多规格组合式机夹车刀成套结构设计

　　这套组合式车刀结构，主要面向普通卧式车床、数控车床的批量金属切削加工场景，覆盖外圆车削、端面切削、切槽、内孔加工等多类常规机加工工序，适配中小批量零件加工的快速换刀需求，在机械加工车间、模具加工工段、职业院校机加工实训场景中都有广泛的使用空间。整套刀具采用分层排布的刀架收纳结构，长条形刀座上按照刀具刃型、加工用途做有序排列，不同规格的车刀对应不同的切削参数区间，能覆盖从粗加工大余量去除到精加工尺寸精度保证的全工序需求。从结构设计思路来看，整套车刀组采用统一的刀体夹持基准，所有车刀的刀杆截面尺寸保持一致，可适配标准车床刀架的装夹槽尺寸，不需要额外定制非标刀座就能完成装夹，换刀时只需要松开刀架压块就能完成刀具更换，

　　能有效减少换刀辅助时间，提升多工序加工的整体效率。刀体部分采用硬质合金刀头焊接或机夹固定在刀杆上的结构，刀杆选用调质处理的中碳钢材质，保证装夹刚性的同时控制刀具整体重量，避免刀杆过长导致切削过程中出现振刀问题，影响加工表面粗糙度。从安装边界来看，单把车刀的刀杆长度控制在常规车床刀架的允许装夹范围内，伸出长度不超过刀杆截面高度的1.5倍，保证切削过程中的刚性，整套刀座的安装孔位匹配车间常用的刀具架安装尺寸，可直接固定在机床旁的工具台面上，方便操作人员快速取用对应规格的刀具。不同刃型的车刀在刀座上做分区排布，外圆车刀、端面车刀、切槽刀、螺纹车刀各自占据独立的排布区域，刀座上对应位置做定位凹槽，避免刀具放置时出现滚动、磕碰损伤刀刃的问题，

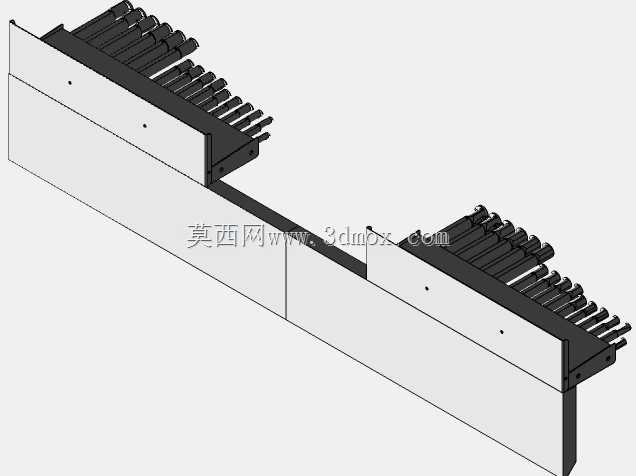

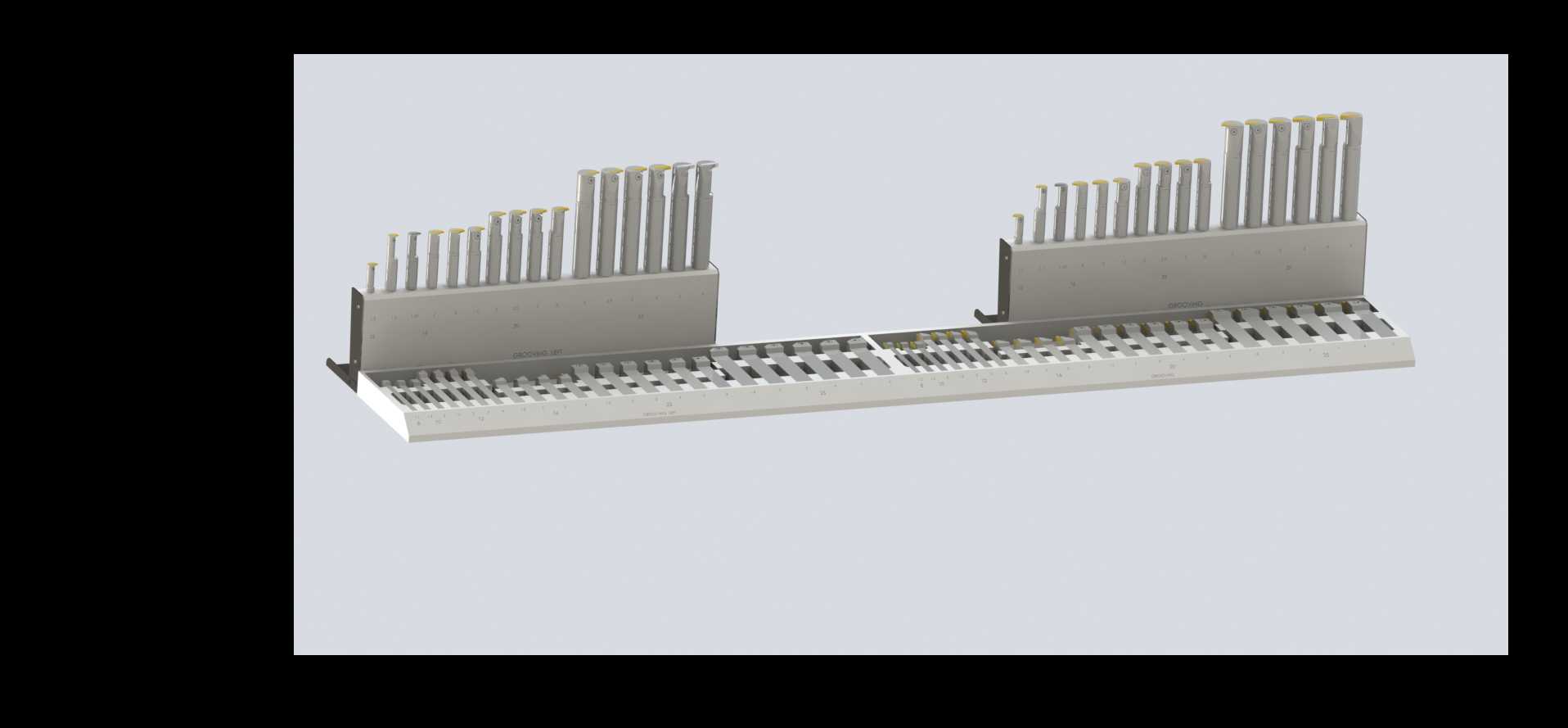

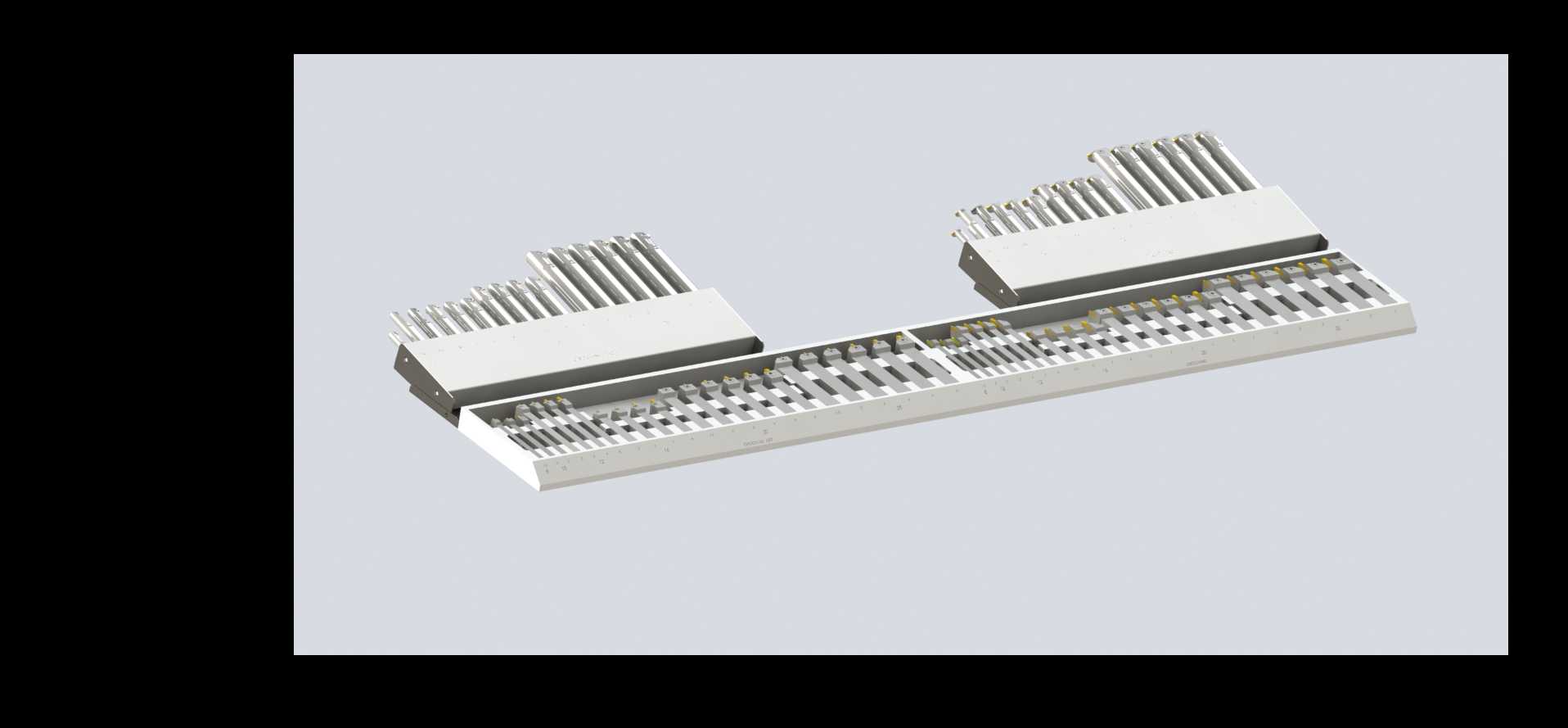

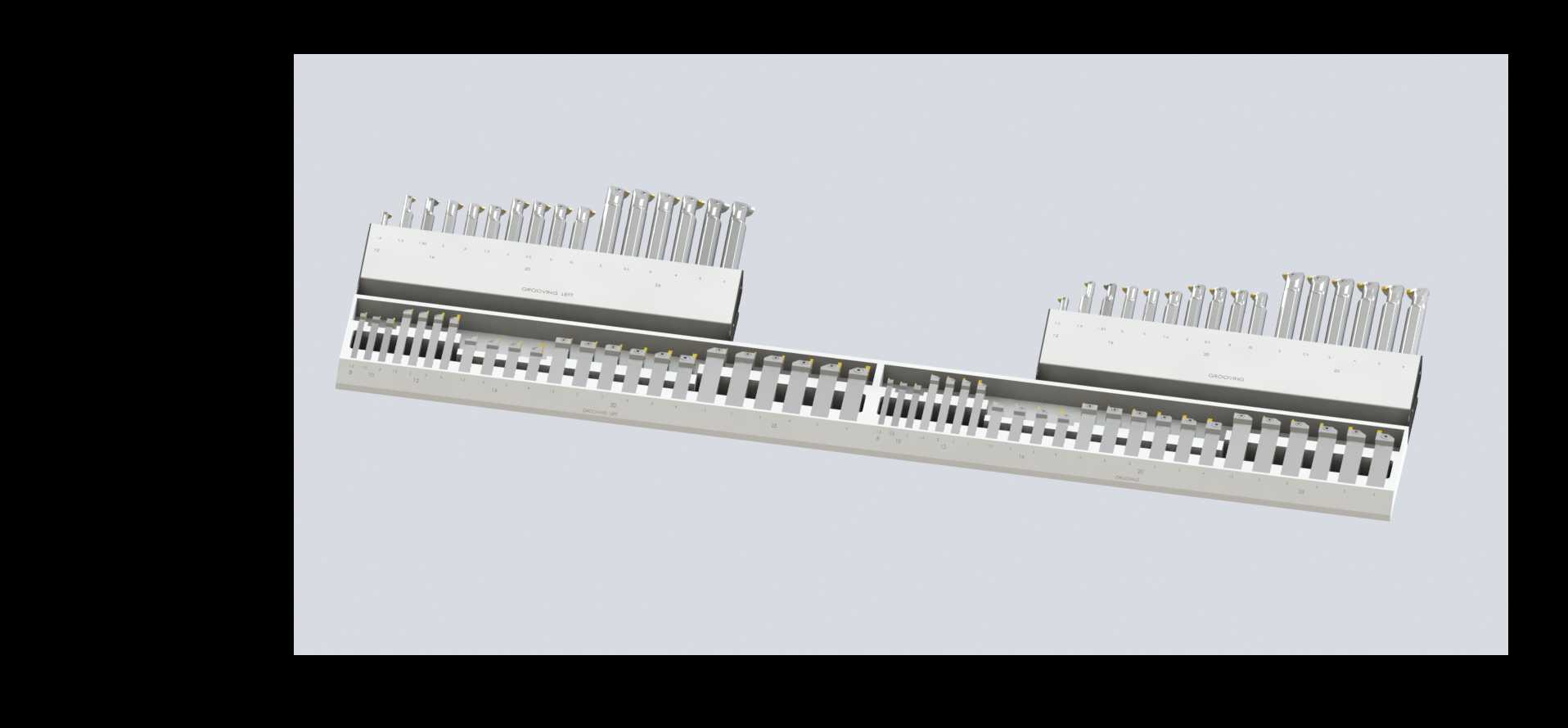

　　刀刃部分预留足够的防护空间，防止存放过程中刃口与其他硬物接触导致崩刃。在实际加工使用中，这套组合车刀可适配碳钢、合金钢、有色金属等多种常见加工材料，不同的刀具前角、后角参数对应不同材料的切削特性，粗加工刀具采用较大的刀尖圆弧半径，能承受较大的切削进给量，快速去除毛坯余量；精加工刀具采用更小的刀尖圆弧和更锋利的刃口，保证加工后的零件尺寸精度和表面质量。刀座的排布设计充分考虑了操作人员的取放习惯，常用规格的车刀放置在刀座最容易取用的中间区域，不常用的特殊规格刀具放置在两侧位置，减少操作人员找刀的时间成本。整套结构的三维建模过程中，对每一把车刀的刃口角度、刀杆尺寸、装夹定位面都做了1:1的还原，可直接用于虚拟加工仿真、机床刀库排布模拟、

　　加工工艺方案验证等场景，帮助工艺人员在实际加工前完成刀具干涉检查、走刀路径验证，提前规避加工过程中可能出现的撞刀、干涉等问题。刀座的结构采用铝合金型材拼接设计，重量轻且刚性足够，表面做阳极氧化处理，防止车间切削液腐蚀导致生锈，延长刀具存放架的使用寿命，刀座上的定位槽尺寸与刀杆截面做小间隙配合，取放顺畅同时不会出现刀具晃动倾倒的问题。
