多工位组合式车削刀具装夹座结构

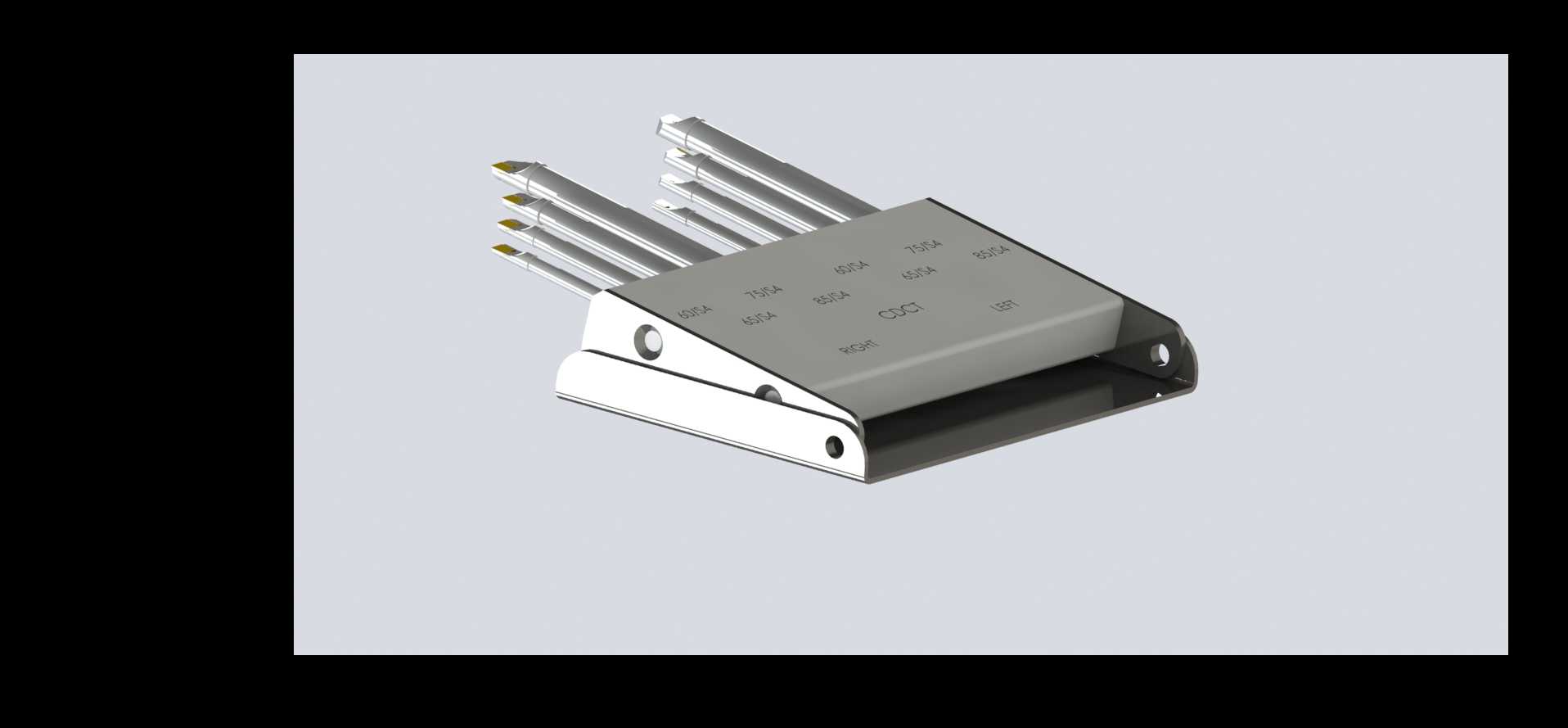

　　这套多刀位车削装夹结构，主要适配普通卧式车床、数控车床的刀架安装位，针对小批量多工序车削作业场景设计，可同时装夹多支不同切削用途的车刀，减少加工过程中频繁换刀的辅助时间，提升轴类、盘类零件的车削加工效率。结构主体采用一体式钢制基座搭配侧压式固定支架，基座上的刀位按照不同车削角度预设排布，涵盖外圆车削、端面车削、切槽、倒角等常用加工角度，每支刀具装入对应刀位后，通过基座侧面的紧定螺钉实现径向锁紧，保证切削过程中刀具无窜动，切削受力均匀传递到整个刀座结构，避免单刀装夹时的受力变形问题。设计阶段优先考虑了安装边界的适配性，整体底座的安装孔位匹配标准车床方刀架的装夹尺寸，无需额外改装刀架即可直接固定，

　　基座的整体宽度控制在常规刀架的装夹行程范围内，不会出现拖板移动时与尾座、卡盘发生干涉的问题。刀座的倾斜排布结构让每支刀具的刀尖位置处于同一加工高度基准，装刀时无需反复调整刀尖高度，仅需微调刀具伸出长度即可对齐加工基准，大幅降低新手操作人员的装刀难度。每一个刀位的内孔尺寸匹配标准方形车刀刀杆的截面尺寸，间隙控制在0.02mm以内，既保证刀具可以顺利插入，又能避免间隙过大导致的切削振纹。侧方的固定支架采用翻边式结构，通过两个内六角螺钉与基座主体连接，当需要更换某一支刀具时，无需拆卸整个刀座，仅需松开对应位置的紧定螺钉即可抽出刀具，换刀过程不影响其他已校准刀具的位置精度。在实际加工场景中，这类组合刀座尤其适合台阶轴类零件的批量加工，

　　同一批次零件加工时，一次装夹即可完成外圆粗车、精车、退刀槽加工、端面倒角的全部工序，无需中途转动刀架换刀，避免了刀架转位带来的重复定位误差，有效提升零件的尺寸一致性。结构设计时还考虑了排屑空间，相邻刀位之间预留了足够的排屑间隙，切削过程中铁屑不会堆积在刀位缝隙中，避免铁屑刮伤已加工表面，也减少了清理刀座的维护工作量。基座表面做了发黑防锈处理，长期在切削液喷淋的加工环境下使用也不会出现锈蚀，紧定螺钉采用高强度合金钢材质，反复锁紧松开也不会出现螺纹滑牙的问题。刀座的底部做了平面磨削处理，安装时与刀架表面完全贴合，保证装夹刚性，高速切削时不会出现刀座颤动的情况，可适配硬质合金车刀、高速钢车刀等多种常用车削刀具的装夹需求，针对不同的加工材料，仅需更换对应刀位的刀具即可，无需调整整个刀座的安装位置。
