多规格组合式机夹车刀刀座配套刀具组

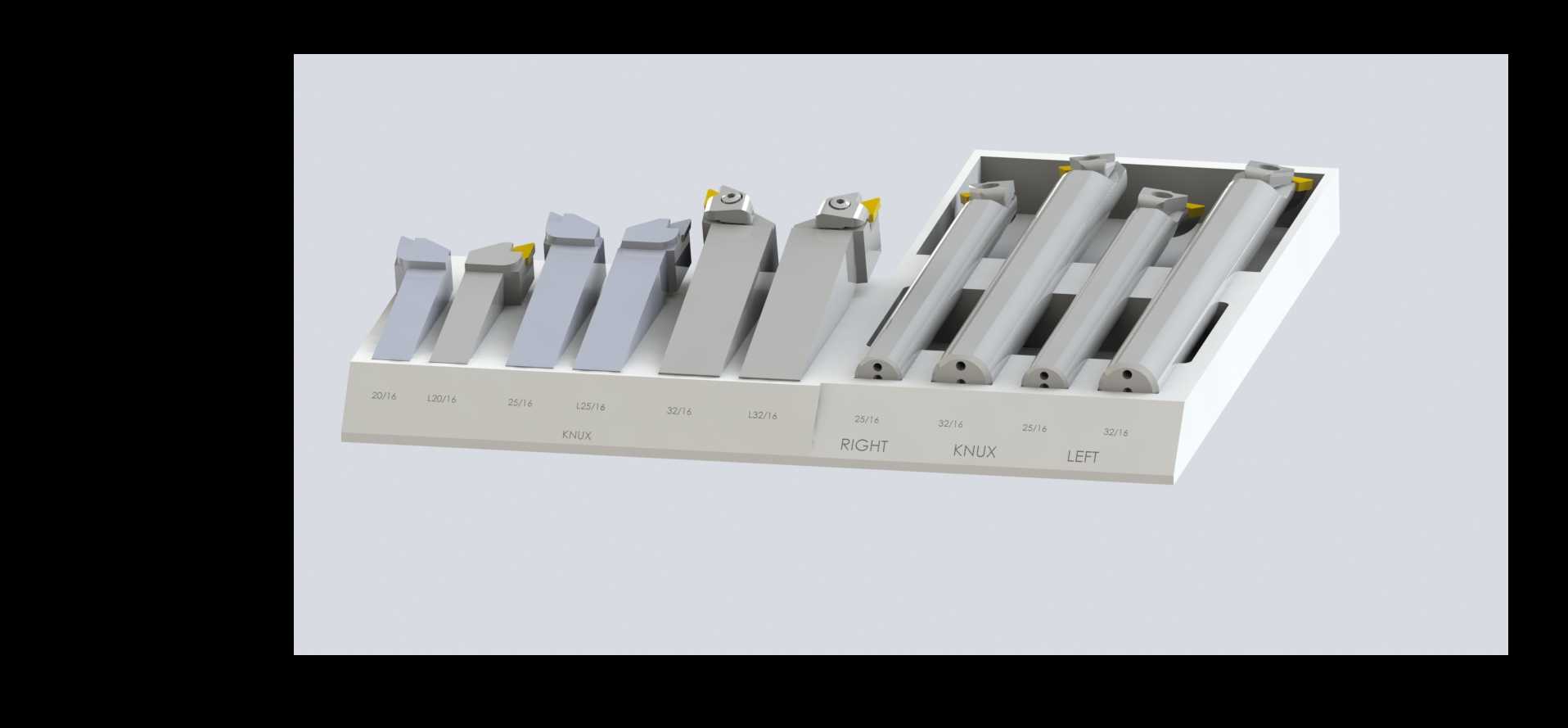

　　这套组合式车刀组针对数控车床、普通卧式车床的批量加工工位做了配套化设计，整套刀具统一集成在阶梯式排布的刀座上，可直接适配机床刀架的快换安装需求，省去车间零散刀具的整理、找正时间。从实际加工场景来看，这套刀具覆盖了外圆车削、端面车削、内孔镗削、切槽、仿形车削等常见机加工工序，不同刃口角度的刀头分别对应粗加工、半精加工、精加工的不同切削参数要求，加工材质可覆盖普通碳钢、合金钢、有色金属等常见机加工工件材料。

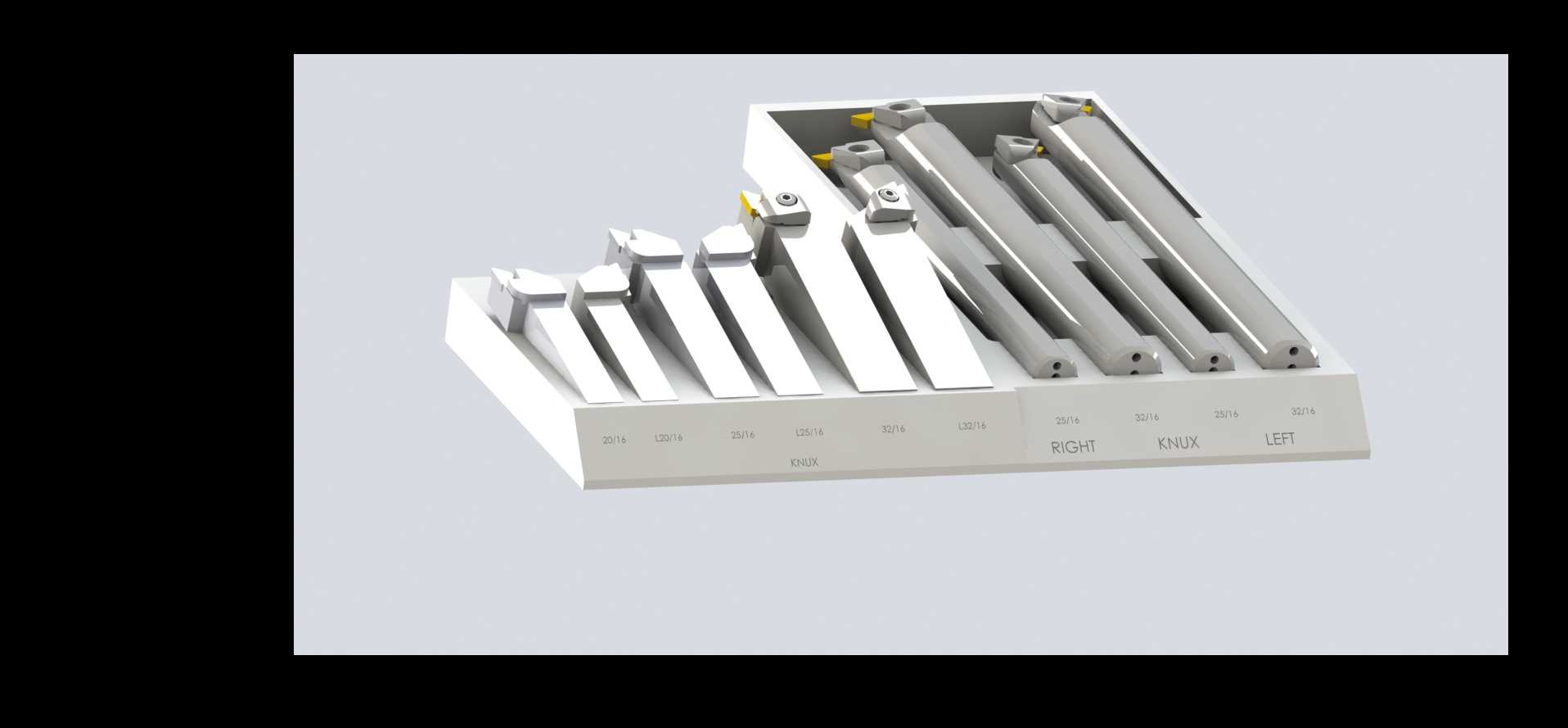

　　设计过程中首先考虑的是车间现场的刀具管理需求，阶梯式的刀座排布让每把刀具的型号、刃口朝向都清晰可见，操作人员取放时无需反复翻找，刀座底部做了统一的定位基准面，安装到机床刀架时只需要一次找正基准，后续更换同规格刀头时不需要重新对刀，能有效减少机床的待机辅助时间。刀体部分采用了整体式的硬质合金刀杆搭配可更换刀片的机夹结构，刀片通过螺钉压紧固定，磨损后只需要松开压紧螺钉更换刀片即可，不需要重新打磨刃口，也避免了焊接式车刀因焊接应力导致的刀体变形、刃口开裂问题。

　　从安装边界尺寸来看，整套刀组的底座安装孔位符合标准车床方刀架的安装尺寸，刀杆的截面尺寸匹配常见的20mm、25mm方刀架装夹规格，每把刀具伸出刀座的长度经过严格校核，既保证切削时的刀体刚性，避免长悬伸导致的振刀问题，也不会出现刀具与卡盘、工件尾座发生干涉的情况。不同功能的车刀在刀座上的排布顺序按照常见加工工序的走刀路径设置，粗加工刀具靠前布置，精加工刀具靠后，切槽、切断刀具布置在最外侧，符合操作人员的换刀习惯，也能减少刀架转位时的空行程距离。

　　针对不同的加工工况，这套刀具组里的外圆车刀分别设置了90度主偏角、45度主偏角、75度主偏角的不同规格，90度车刀主要用于台阶轴的外圆和端面加工，加工时径向切削力小，适合细长轴类工件的车削；45度车刀可同时加工外圆和端面，通用性强，适合工件的粗加工开坯；75度主偏角的车刀刀尖强度高，抗冲击性能好，适合大切深的粗加工工况。内孔车刀部分根据不同的加工孔径做了刀杆直径的分级，从最小的镗孔刀到较大直径的内孔车刀，刀杆的悬伸长度与直径比控制在合理范围内，保证内孔加工时的排屑空间和刀体刚性，避免闷车、扎刀问题。

　　刀座的设计上采用了整体式的铝合金基体，表面做了硬质阳极氧化处理，耐磨耐腐蚀，车间日常使用中接触切削液、切屑也不容易出现锈蚀、磨损问题，每个刀位都设置了对应的定位槽，刀具放入后不会出现窜动，刀座底部的定位键与机床刀架的定位槽精准配合，安装时不需要反复调整位置，装夹精度可以控制在0.02mm以内，满足精加工的精度要求。整套刀具组的设计完全贴合机加工车间的实际使用需求，从刀具选型、排布到安装结构都经过实际加工场景的验证，既可以作为新机床的配套刀具组使用，也可以作为现有车间的标准化刀具配置，统一刀具规格，减少刀具库存种类，降低生产辅助成本。在实际使用过程中，操作人员可以根据加工工件的工艺要求，快速选取对应的刀具，不需要再单独准备零散的车刀，刀座本身也可以作为刀具的存储架，平时不用时可以直接放在机床旁的工具柜上，避免刀具磕碰损坏，延长刀片和刀杆的使用寿命。
