成套车刀组收纳结构三维设计

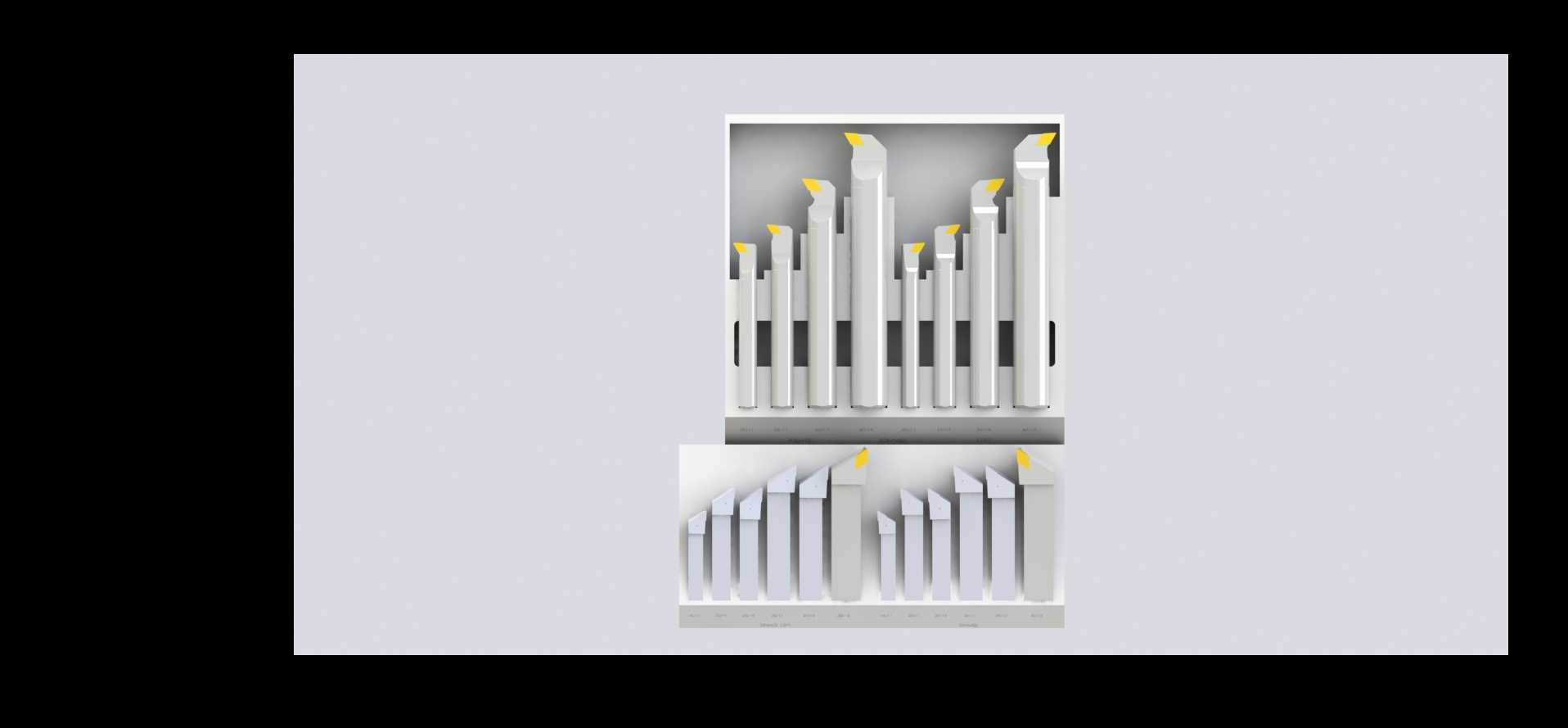

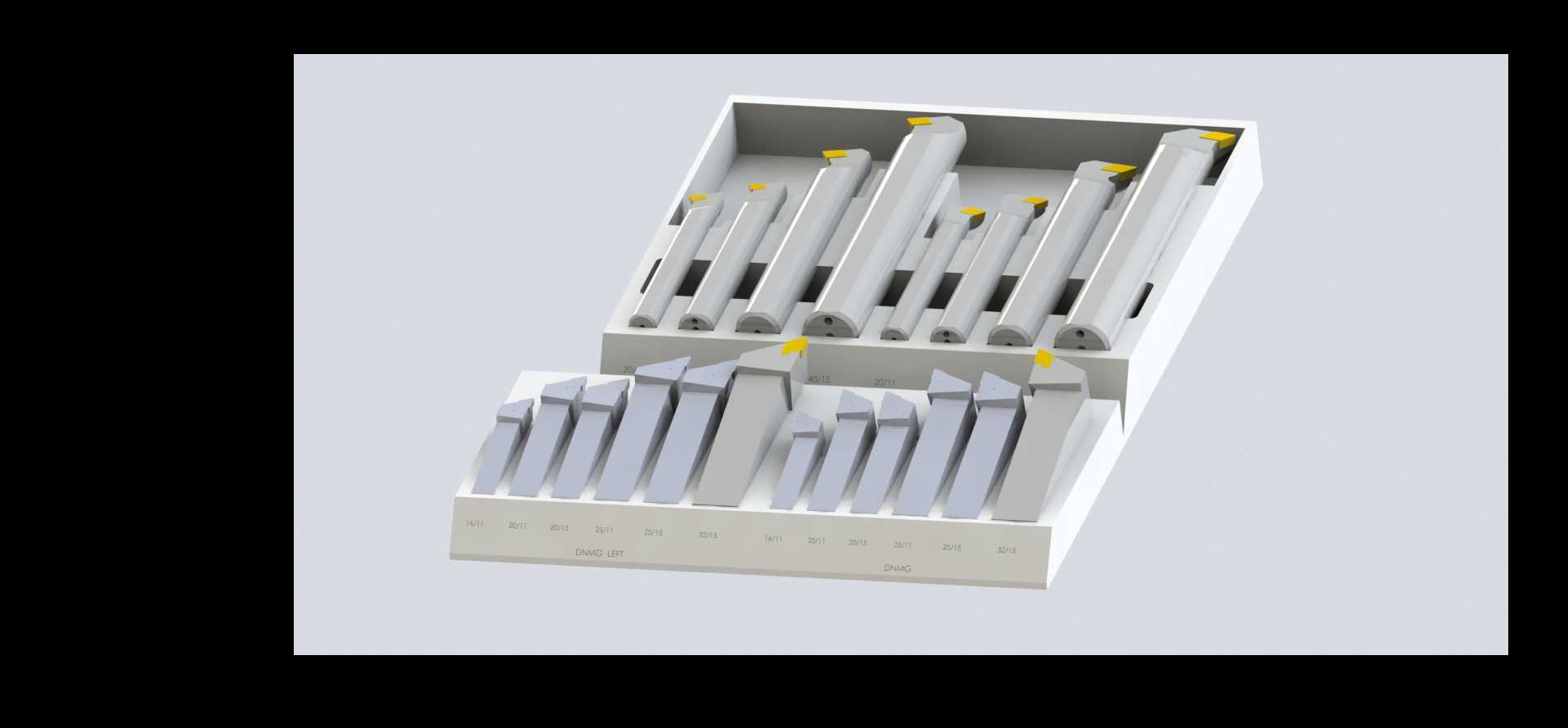

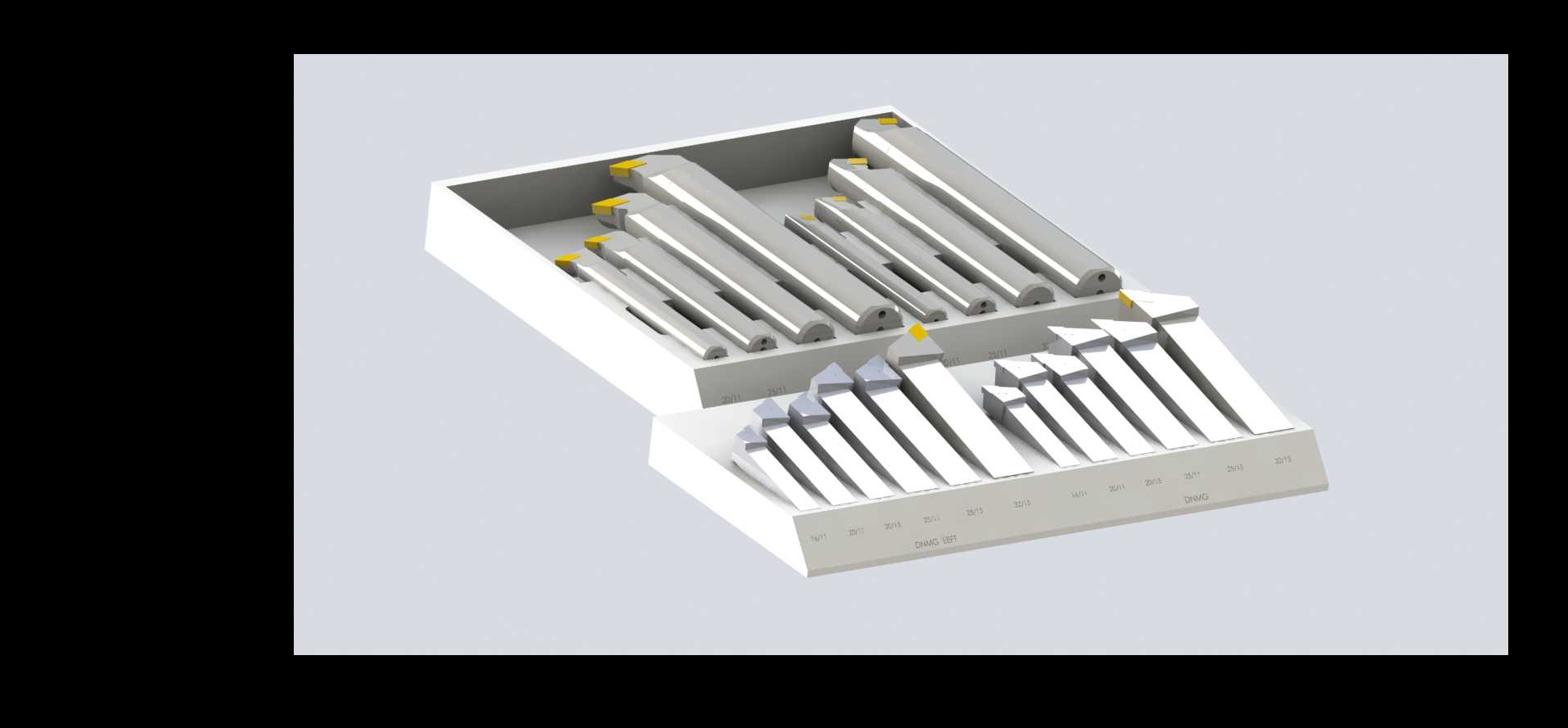

　　在常规金属切削加工场景里，车刀是车床作业直接接触工件完成切削动作的核心执行部件，不同加工工序对应不同刃口角度、刀头形制的车刀，外圆车削、端面切削、切槽、内孔加工、螺纹切削等工序都需要匹配对应规格的刀具，零散放置的车刀不仅容易磕碰损伤硬质合金刀头，还会增加换刀时的找取时间，影响批量加工的作业效率。这套车刀组的三维结构设计，核心围绕车间实际使用的收纳需求展开，将不同功能的车刀按照使用频率、形制尺寸做分区排布，上层刀位适配长度更长的外圆车刀、螺纹车刀类长杆刀具，下层刀位放置切槽刀、端面车刀等长度稍短的刀型，每一个刀位都做了贴合刀杆外形的定位槽，避免刀具在收纳盒开合、搬运过程中出现滑移碰撞，保护刃口的精度。从结构设计逻辑来看，

　　收纳盒的刀位排布充分考虑了操作时的取放习惯，常用的90度外圆车刀、45度端面车刀放置在靠近盒体开口的前排位置，使用频率稍低的内孔车刀、成型车刀放置在后排，减少换刀时的动作幅度。刀杆的定位槽深度按照对应车刀的重心位置设计，确保刀具插入后不会出现倾倒，同时槽体与刀杆之间预留了0.2mm的间隙，方便戴劳保手套的操作人员快速取放，不会出现卡滞。盒体的外形尺寸适配机床旁的工具台摆放空间，整体宽度控制在常规工具柜抽屉的兼容尺寸范围内，既可以直接放置在操作台面上，也可以整体放入工具抽屉存储，不需要额外改造现有工位的存储布局。每把车刀的刀头部分都做了抬升避让设计，收纳状态下硬质合金刀头不会接触盒体底部或相邻刀具，避免刃口崩缺，

　　要知道车刀刃口的微小崩损都会直接反映在工件加工表面的粗糙度上，严重时还会导致加工过程中出现扎刀现象，损坏工件甚至影响机床主轴精度。从安装边界来看，这套收纳结构不需要额外的固定件，依靠自身底部的防滑接触面就可以稳定放置在倾斜度不超过15度的台面上，即便机床运行产生常规振动，盒体也不会出现滑移。刀位的间距设计充分考虑了不同规格车刀的刀杆宽度差异，相邻刀位之间的隔板厚度做了优化，在保证结构强度的前提下尽可能压缩无效空间，提升盒体的空间利用率，整套结构可以容纳十数把不同功能的车刀，覆盖普通卧式车床常规加工工序的全部刀具需求。在实际生产场景中，这类成组收纳的车刀结构尤其适合小批量多品种的加工车间，操作人员不需要在零散的刀具堆里翻找对应刀具，

　　也能避免不同材质、不同涂层的车刀混放导致的刃口损伤，同时规整的收纳方式也方便班前点检，快速确认刀具的齐全状态，减少刀具遗失的情况。设计过程中针对车刀的重量分布做了重心校核，每一个刀位的支撑点都落在刀杆的重心平衡位置，取放时单指就可以勾起刀杆，不需要额外的抠取动作，适配车间操作人员手上沾有切削液、金属屑时的操作场景，盒体的边角都做了圆弧过渡处理，避免取放刀具时被锋利的边角刮伤，符合机械加工工位的安全设计要求。
