多规格机夹式车刀成套结构展示

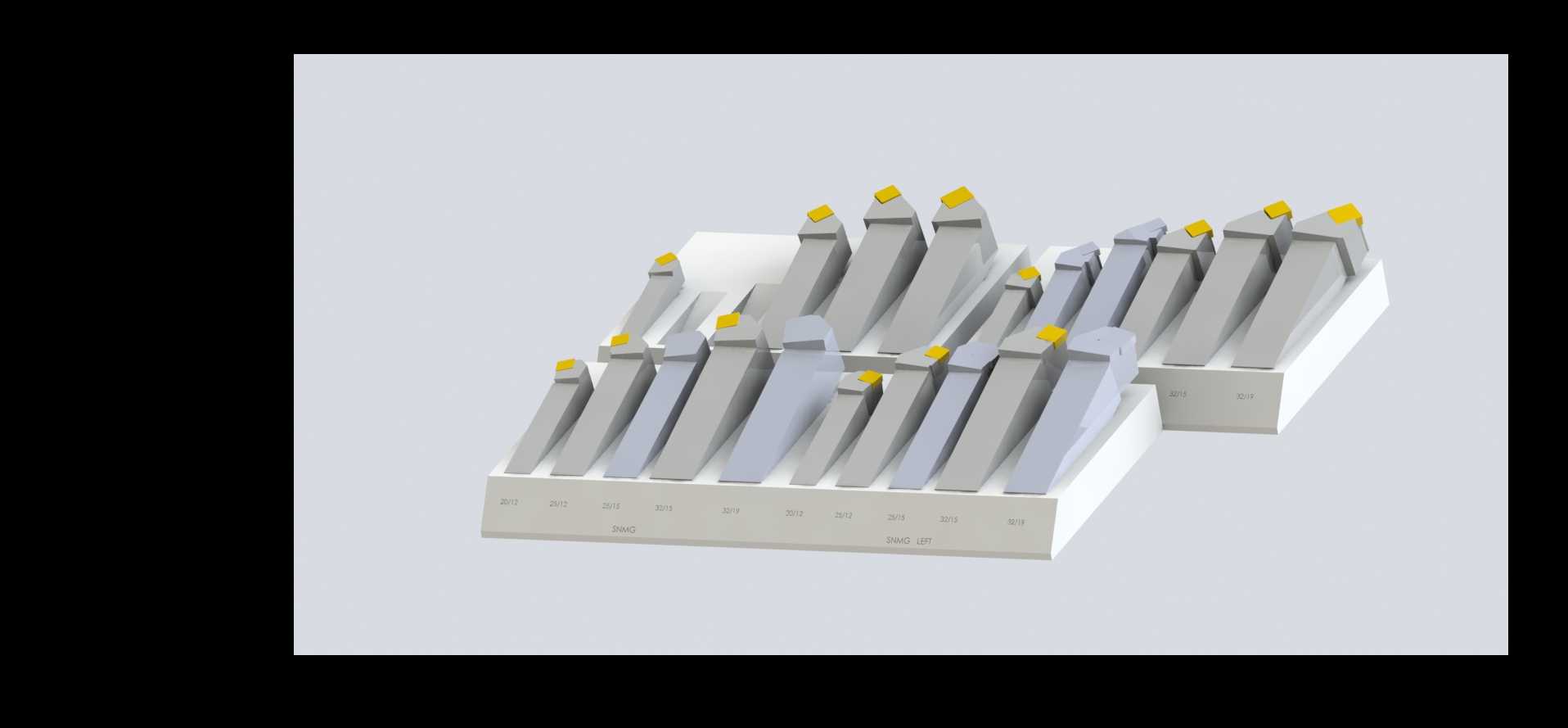

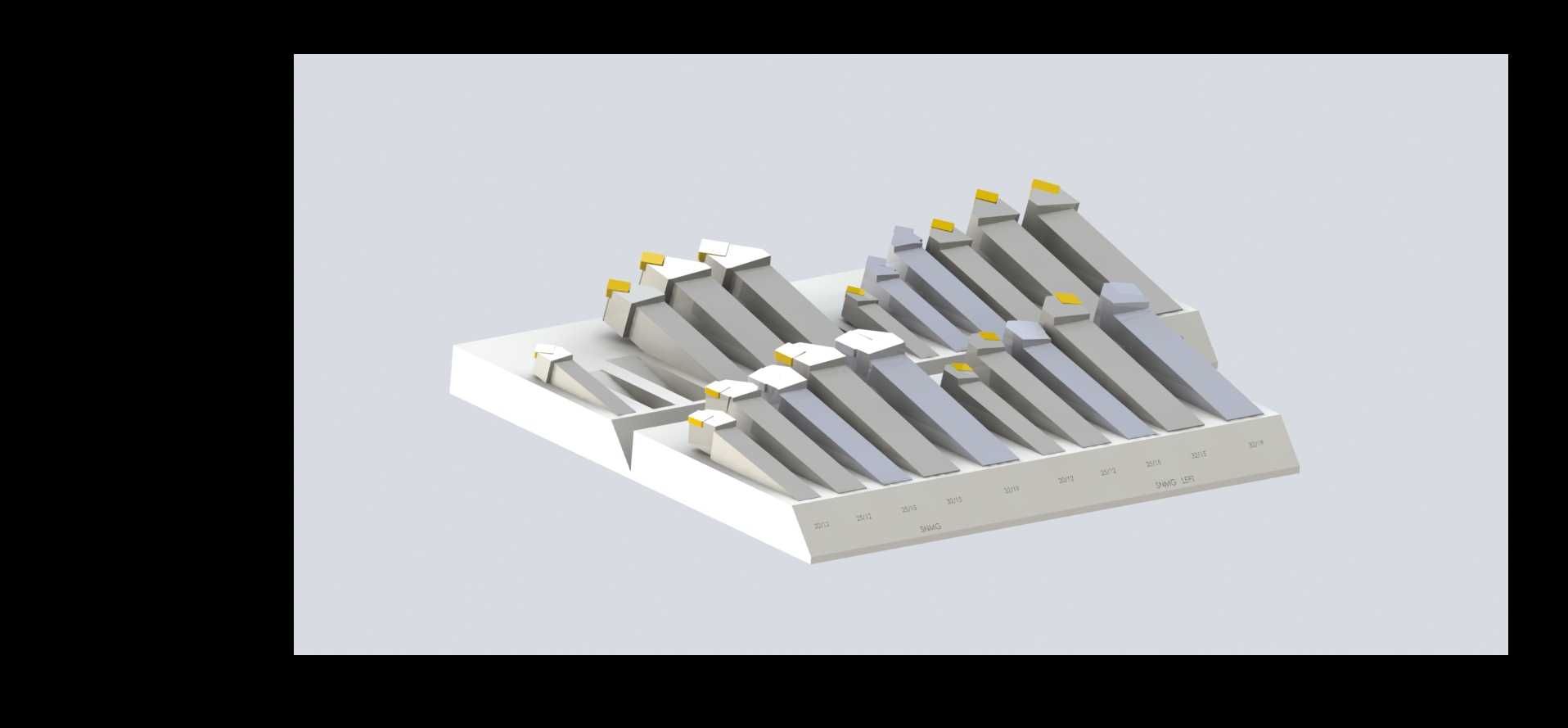

　　在常规金属切削加工场景中，车削工序占据了机加工总量的近四成，不同加工工况对车刀的几何角度、刀尖形式、装夹方式都有差异化要求，这套多规格车刀的三维结构，完整覆盖了外圆车削、端面车削、内孔车削、切槽、仿形加工等常见车削工序的刀具选型需求。从结构设计逻辑来看，整套刀具采用统一的刀体装夹基准，刀杆截面尺寸匹配常规数控车床、普通卧式车床的刀塔装夹槽边界，无需额外加装过渡套即可直接装夹定位，刀头部分采用机夹式结构设计，硬质合金刀尖通过压板螺钉紧固在刀杆定位槽内，刀尖磨损后可快速更换同规格刀片，无需重新对刀即可恢复加工精度，大幅减少换刀辅助时间。不同规格的车刀在主偏角、刃倾角、前角后角的参数设计上做了针对性区分：

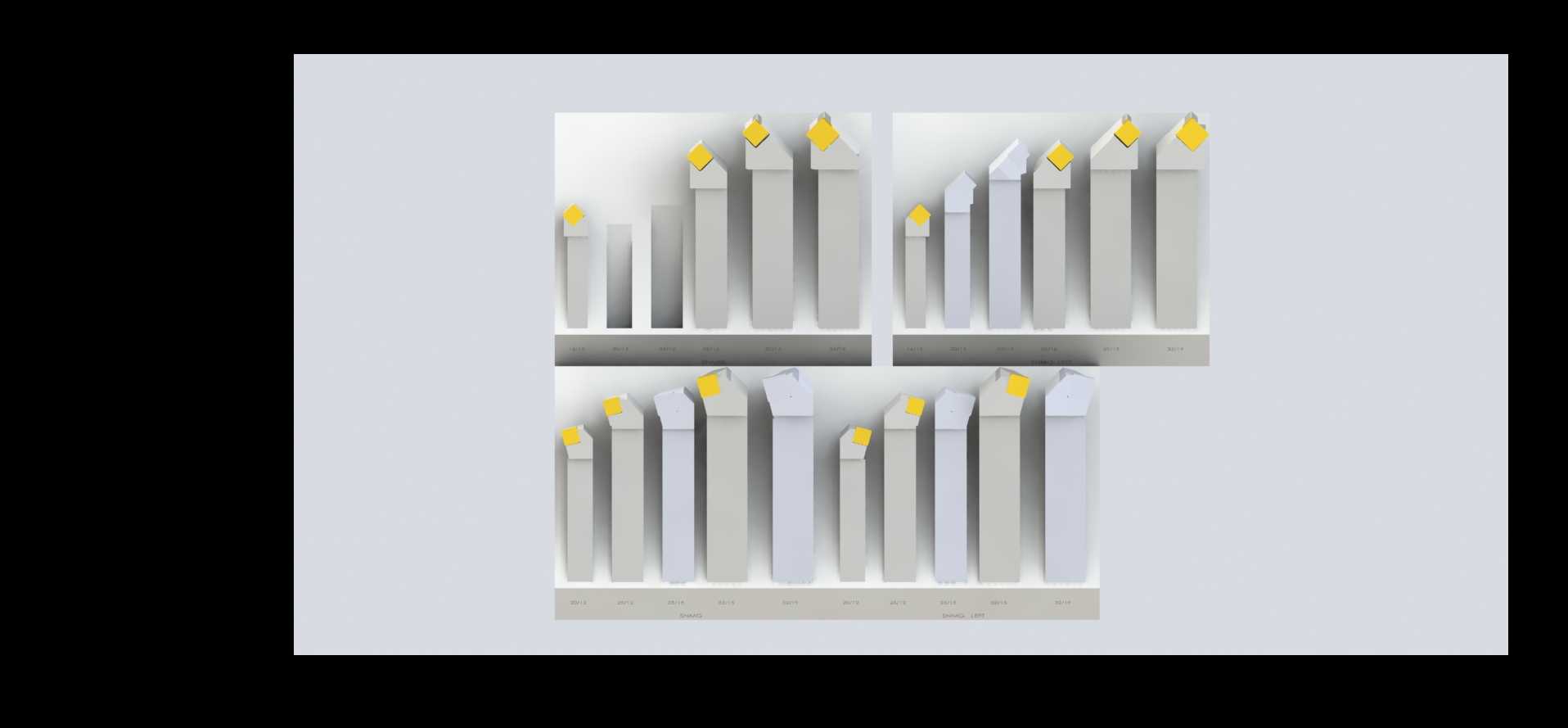

　　用于粗加工外圆的车刀采用较大的刀尖圆弧半径与负刃倾角设计，可承受较大的断续切削冲击，适合大切深、大进给的毛坯开粗工序；用于精加工的车刀采用较小的刀尖圆弧与正前角设计，切削阻力更小，可获得更低的加工表面粗糙度；切槽刀的刀头宽度匹配常见的退刀槽、密封槽尺寸规格，刀体做了加厚处理，避免切槽过程中因切削力过大产生振刀；仿形车刀的刀尖采用圆弧过渡设计，可完成曲面轮廓的连续走刀加工，不会出现过切干涉。从安装边界来看，所有刀杆的高度尺寸统一，装夹时无需逐把调整刀高，刀杆长度设计兼顾了加工行程与刚性需求，既不会因为刀杆过长导致切削颤振，也不会因为长度不足无法加工深腔、长轴类工件。刀体表面的标识槽设计对应每把刀的加工用途与刀片规格，

　　现场操作人员可快速识别取用，配套的刀架底座做了定位卡槽设计，闲置时可将所有车刀按顺序插放在底座内，避免刀具磕碰损伤刀尖，也方便车间刀具的定置管理。在实际生产应用中，这套车刀可适配普通碳钢、合金钢、不锈钢、铸铁等常见金属材料的车削加工，不同刀具的切削参数区间覆盖了从低速粗加工到高速精加工的全流程需求，建模过程中完整还原了刀体的装夹定位面、螺钉孔位、刀片定位槽、刀尖角度等关键结构细节，可直接用于刀具管理系统的三维可视化展示、机加工工艺仿真的刀具库搭建、车间刀具布局规划的参考，也可作为数控编程时刀具参数匹配的三维参照，避免编程过程中因刀具尺寸偏差导致的碰撞、过切问题。整套模型的结构细节完全贴合实际工业级车刀的生产制造标准，

　　没有做简化失真处理，刀体的倒角、退刀槽、螺钉沉孔等工艺结构都完整呈现，能够真实反映刀具的实际外形与装夹状态，对于刚接触机加工工艺的设计人员来说，也可以通过这套模型直观理解不同类型车刀的结构差异与适用场景，建立对车削刀具选型的具象认知。
