多规格铣刀组配套收纳工装结构设计

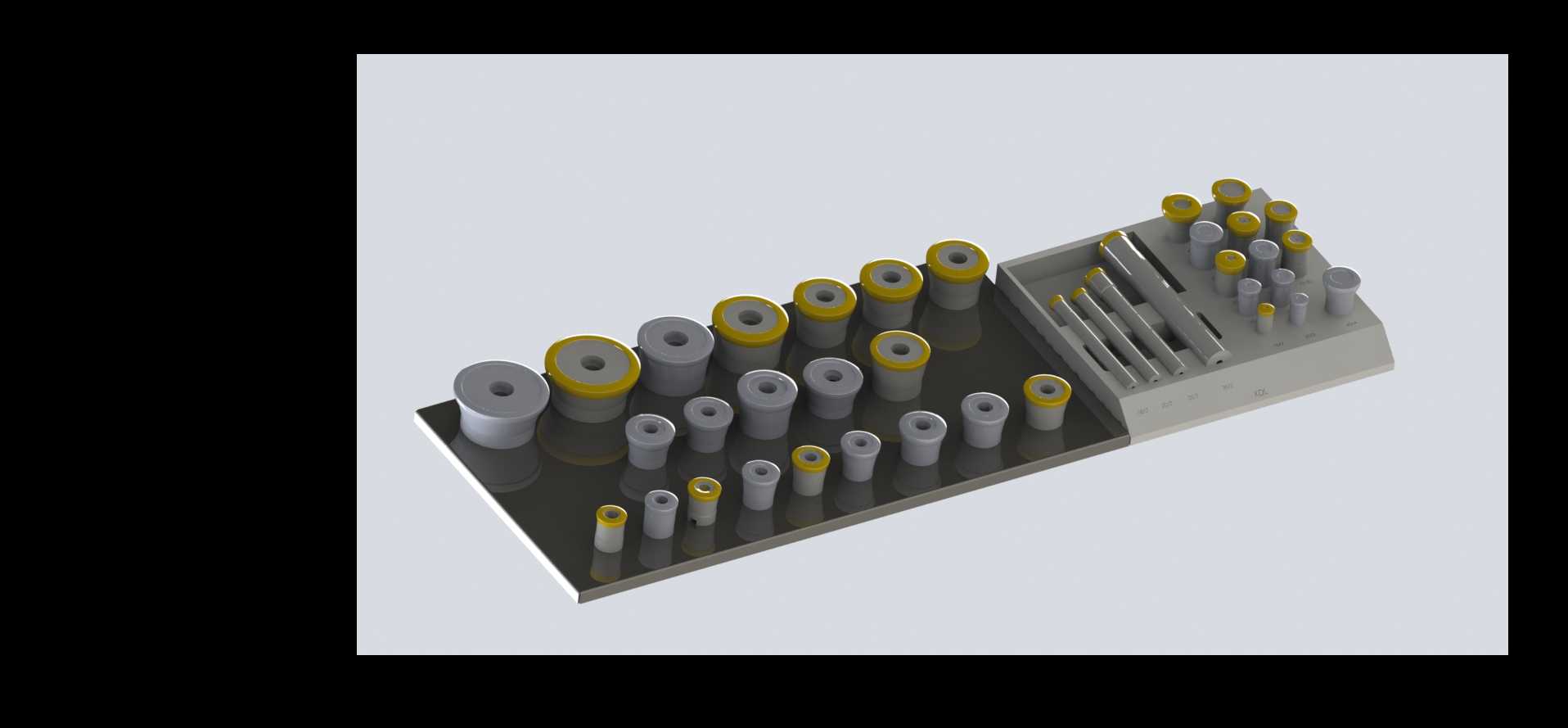

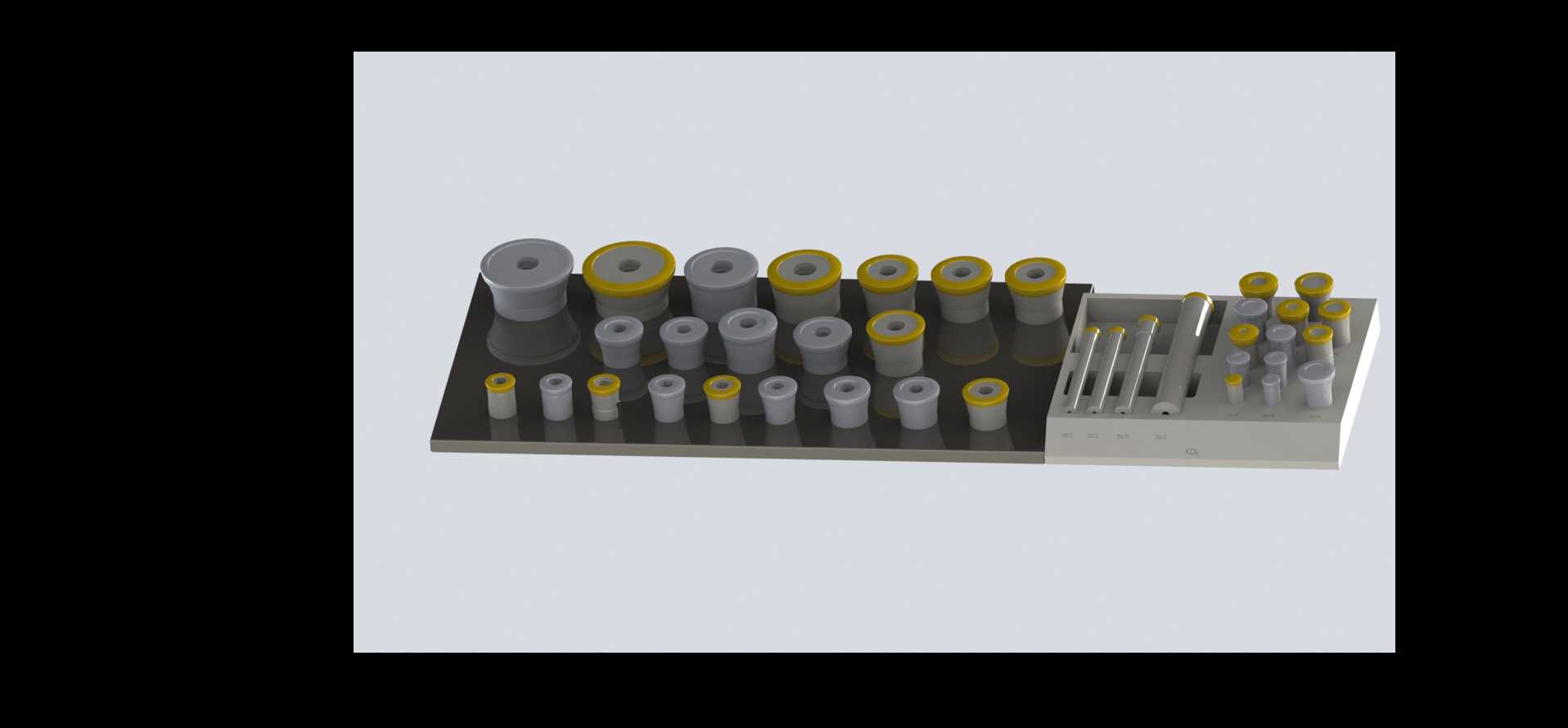

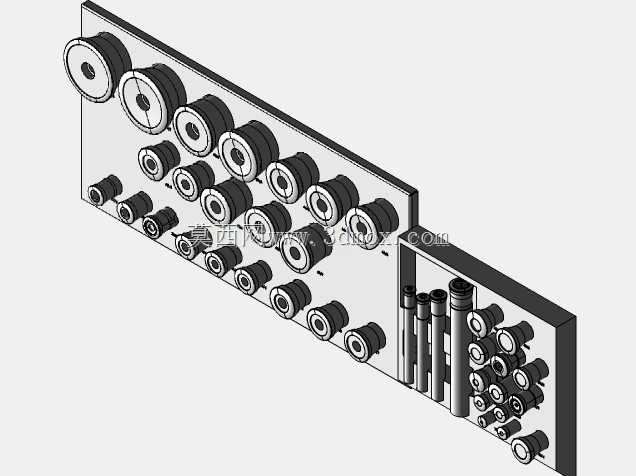

　　这套铣刀组收纳结构的设计初衷，是解决机加工车间刀具存放混乱、取用效率低、刀具磕碰损伤的普遍痛点，日常在CNC加工中心、普通铣床的工位旁，操作人员往往需要频繁更换不同直径、不同刃长的铣刀完成粗加工、半精加工、精加工工序，零散放置的刀具不仅会增加找刀的辅助时间，还容易因相互碰撞造成刃口崩缺，直接影响加工件的表面质量与尺寸精度，甚至会导致整支硬质合金铣刀报废，增加生产耗材成本。整套结构采用分区排布的设计逻辑，左侧区域按照铣刀的柄径、刃长做梯度式孔位布局，从大直径面铣刀、立铣刀到小直径键槽铣刀、微型铣刀依次排布，每个孔位的内径与对应铣刀的柄部公差做间隙配合，单边预留0.02-0.05mm的间隙，既可以保证刀具插拔顺畅，

　　又能避免刀具在孔内晃动倾倒，孔位深度根据对应铣刀的刃长做差异化设计，保证刃部完全沉入收纳座内部，不会与相邻刀具或者外部物件发生接触，部分带黄色标识环的孔位对应精加工用的涂层铣刀，通过颜色区分可以让操作人员快速识别刀具的加工用途，减少拿错刀具的概率。右侧区域做了独立的细分收纳格，用来存放直径更小的微型铣刀、中心钻、倒角刀等小型刀具，这部分刀具刃径普遍在3mm以下，刚性差、刃口极易损坏，独立格位之间做了隔断设计，避免小刀具之间相互磕碰，同时格位的深度更浅，方便操作人员用镊子或者手指直接取用，不需要深入孔位摸索。整个收纳座的底座采用一体化的平整结构设计，底部可以根据使用场景选择加装防滑橡胶垫或者磁吸底座，

　　放置在机床操作台上时不会因为设备振动发生滑移，整体外形尺寸适配常见的机床工作台边缘空位，也可以直接放入工具柜的标准抽屉层，不需要额外改造现有工位的储物空间。在实际生产场景中，这套结构除了固定在工位旁存放常用刀具，也可以作为刀具周转的承载工装，在刀具室完成刃磨、检测的铣刀，可以直接插放在对应孔位中转运到加工工位，避免转运过程中刀具刃口受损，每个孔位的排布顺序和刀具的规格一一对应，管理人员可以快速盘点刀具的库存数量，及时补充消耗的刀具规格，不会出现某类刀具短缺却未被发现的情况。设计过程中充分考虑了加工的工艺性，整个收纳座的孔位可以直接通过CNC铣削一次加工完成，不需要后续的二次装配，孔口位置做了0.5mm的C角倒角处理，

　　一方面可以引导铣刀顺利插入孔位，避免插刀时刮伤刀具柄部，另一方面也可以去除孔口的加工毛刺，防止操作人员取放刀具时被毛刺划伤。针对不同加工场景的适配性，这套结构的孔位排布可以根据实际使用的刀具规格做灵活调整，比如针对模具加工工位，可以增加大直径圆鼻铣刀、球头铣刀的对应孔位，针对精密零件加工工位，可以增加更多微型铣刀、钻头的收纳格位，不需要重新设计整体底座结构，只需要调整孔位的直径和深度参数即可完成适配。在日常使用中，这种收纳结构还能帮助操作人员养成定置管理的习惯，使用完的刀具可以直接放回对应孔位，不会出现刀具散落在工作台、混在切屑中被误丢弃的情况，长期使用下来可以有效降低刀具的损耗率，减少找刀的辅助时间，间接提升设备的实际加工效率。不同于市面上通用的刀具收纳架，这套结构的孔位排布完全匹配常用铣刀的规格序列，从1mm的微型铣刀到20mm的大直径立铣刀都有对应的存放位置，不会出现大刀具放不进、小刀具晃动的问题，相邻孔位之间的间距做了合理预留，操作人员取放刀具时手指不会碰到相邻的刀具，避免被锋利的刃口划伤，同时也给刀具的刀柄夹头预留了操作空间，不需要完全将刀具从孔中取出就可以完成刀柄的装夹操作。
