多工位铣刀收纳固定座结构设计

　　在数控加工车间的日常生产场景里，刀具的规整收纳与快速取用一直是影响换刀效率、减少刀具磕碰损伤的关键环节，这款多工位铣刀固定座正是针对机加工现场的刀具管理需求设计的实用工装。从实际使用场景来看，这类刀座常布置在机床操作侧的工作台边缘、刀具准备台或者工具柜层板上，用来临时存放加工过程中轮换使用的不同规格铣刀，避免刀具随意堆放导致的刃口磕碰、刀柄沾附切屑切削液，同时能帮操作工快速识别对应规格的刀具，减少找刀的辅助时间。

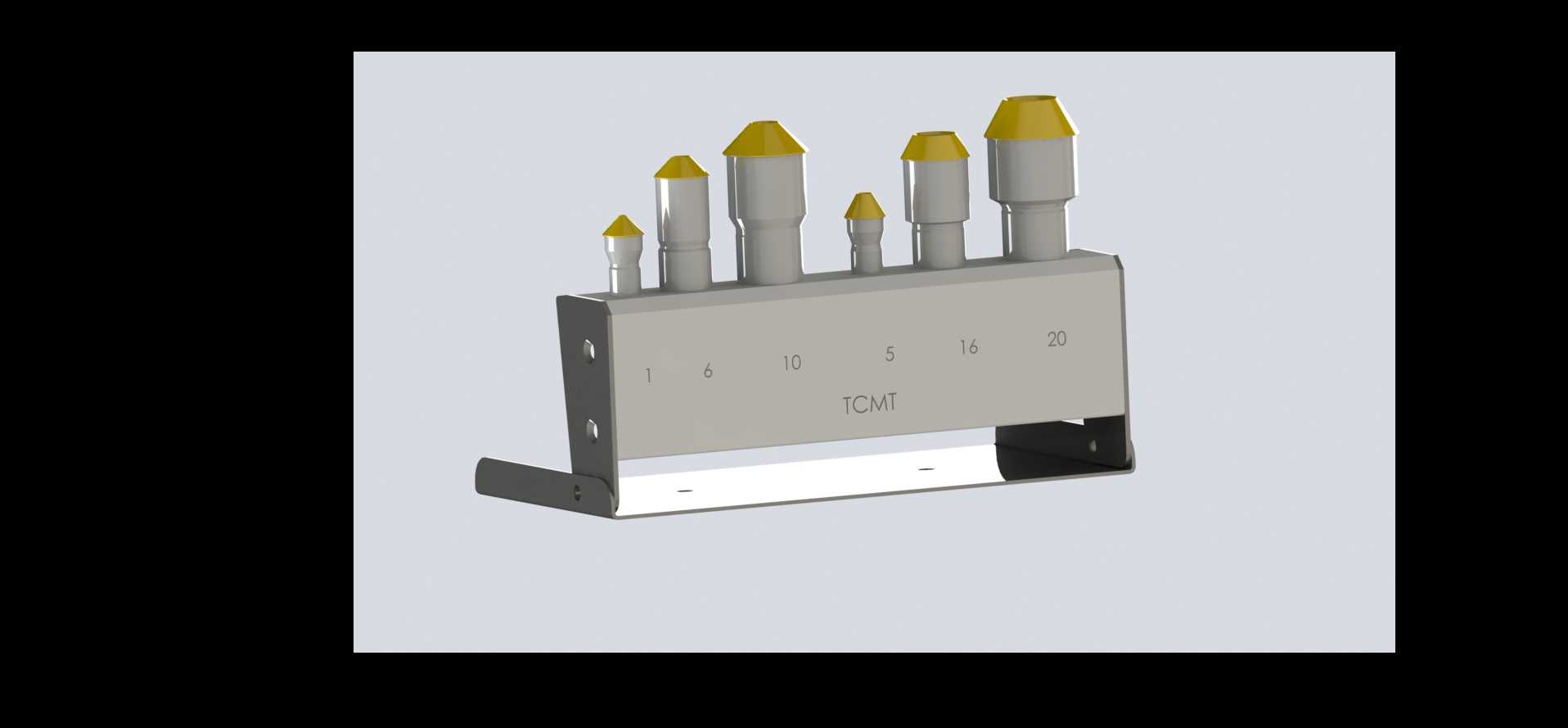

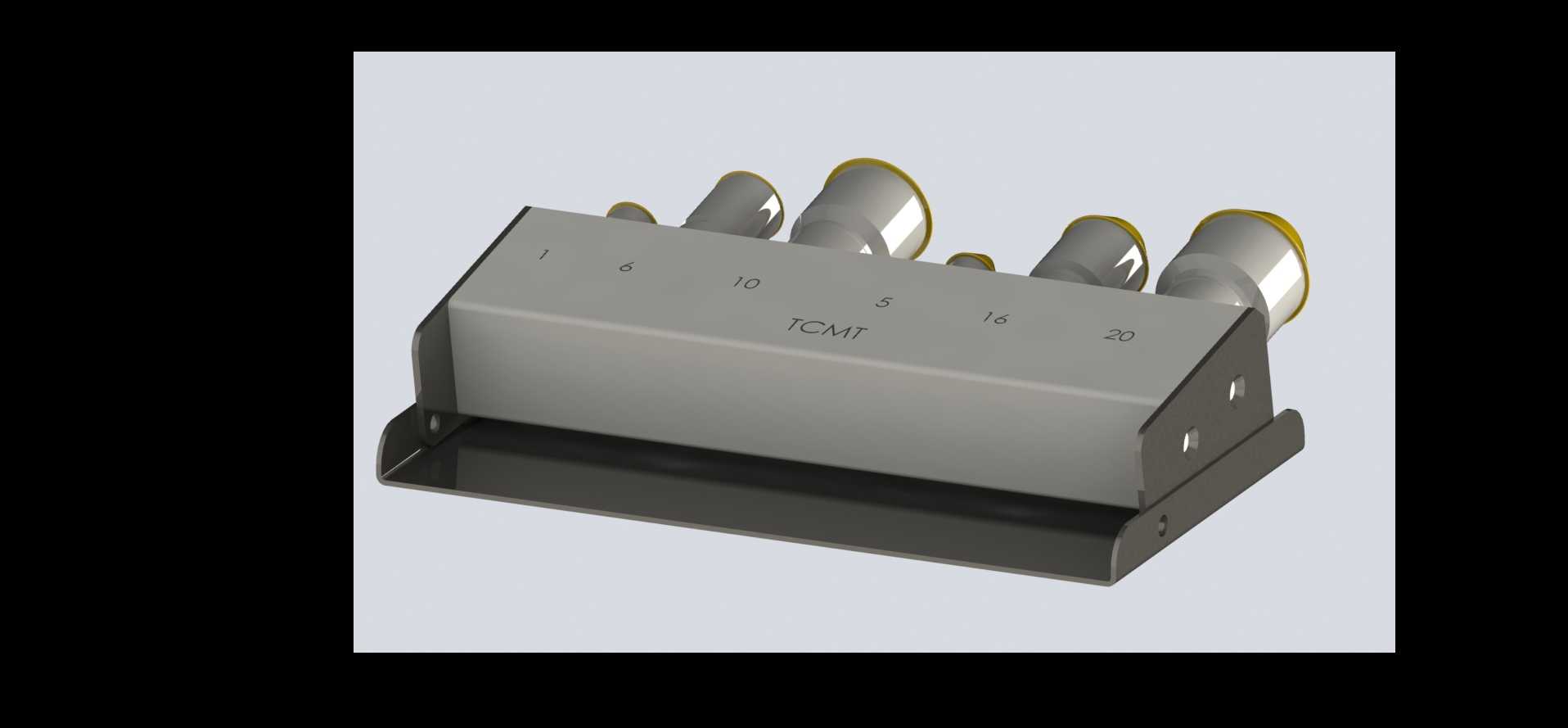

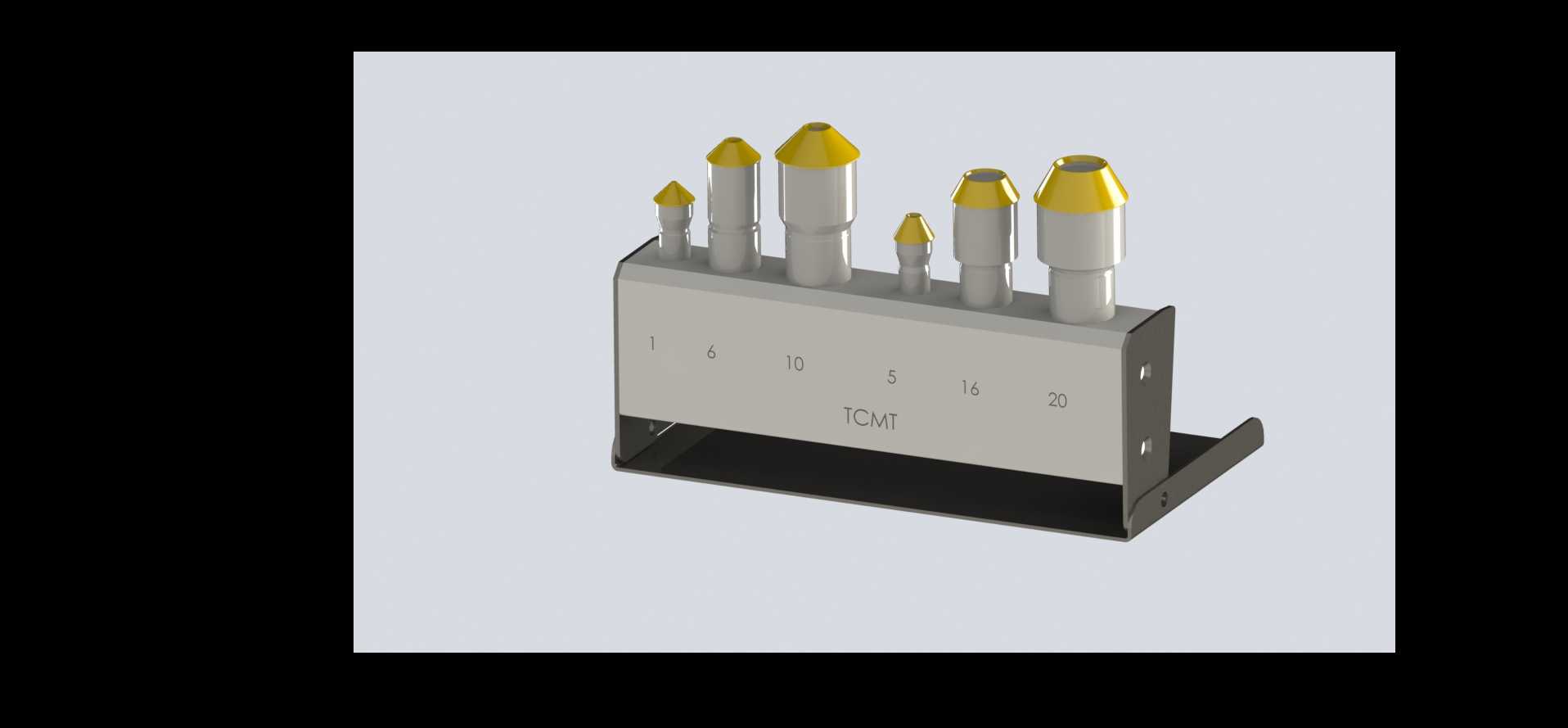

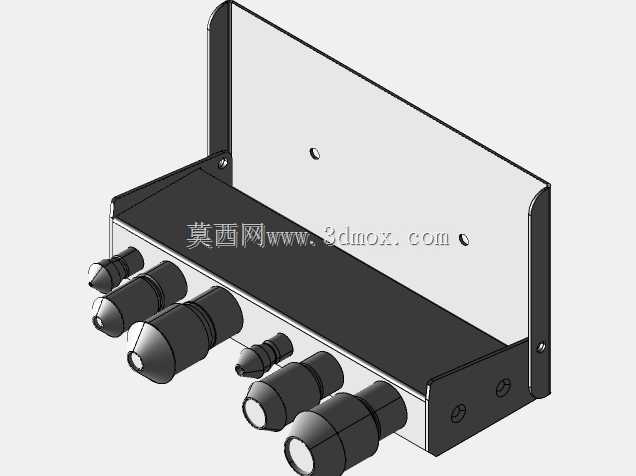

　　从功能特性上看，这款刀座采用倾斜式插孔布局，一共设置了6个不同孔径的插装位，分别适配1mm、5mm、6mm、10mm、16mm、20mm柄径的直柄铣刀，插孔旁直接蚀刻对应柄径标识，操作工取放时无需反复核对孔径，能快速完成刀具归位。座体主体采用一体式金属结构，表面做哑光防锈处理，底部带有L型折弯安装支架，支架上预留了两个沉头安装孔，既可以通过螺栓直接固定在工作台台面，也可以借助磁吸座、卡扣临时固定在工具架侧边，安装方式灵活，适配不同的工位布置需求。

　　设计过程中首先考虑的是刀具插装的稳定性，插孔的深度按照对应柄径铣刀的常规悬伸长度设置，确保铣刀插入后不会因为重心过高发生倾倒，同时插孔内壁做了微小的倒角处理，插刀时不会刮伤铣刀刀柄的表面涂层。座体的倾斜角度经过反复校核，设置为15度仰角，这个角度既可以让操作工清晰看到每个插孔的标识，取放刀具时手腕不需要过度弯折，符合人机操作的习惯，同时能避免插在孔内的铣刀因为切削液残留顺着刀柄流到座体安装面，在座体底部的折弯支架上还预留了微小的排液缺口，沾附在刀具上的切削液可以顺着倾斜的座体表面从缺口流出，不会在座体内积存造成锈蚀。

　　从安装边界尺寸来看，座体主体的长度控制在180mm以内，宽度为70mm，整体高度含支架为95mm，占用的工作台面积极小，不会和机床操作手柄、工件装夹区域产生干涉。支架的安装孔距设置为120mm，适配市面上大多数工具柜、辅助工作台的预留安装孔位，不需要额外打孔改造就能直接安装。座体侧面的厚度为8mm，足够的壁厚保证了即使插满大柄径的重型铣刀，座体也不会发生形变，长期使用也不会出现插孔磨损变大导致刀具晃动的问题。

　　在实际加工配套使用中，这类刀座不仅可以用来存放铣刀，也可以临时插装同柄径的钻头、铰刀等旋转刀具，适配性较强。不同于塑料材质的刀座，全金属的结构耐切削液腐蚀、耐磕碰，即使车间内有工件掉落、工具碰撞的情况，也不会出现开裂损坏的问题，使用寿命更长。设计时特意将标识做在座体的上平面，采用蚀刻填漆的工艺，不会因为长期的刀具摩擦、切削液冲刷出现标识模糊脱落的情况，即使使用多年也能清晰识别每个插孔对应的刀具规格。另外座体的边角都做了R2的圆角处理，避免操作工取放刀具时被尖锐边角划伤，细节处符合车间安全操作的要求。
