多规格铣刀组配套收纳刀架结构设计

　　这套铣刀收纳组件的设计，核心是解决机加工车间刀具存放混乱、取用效率低的痛点，日常在CNC加工工位、刀具库房、工装准备区都能适配使用。做机加工的都清楚，不同直径、不同刃长的铣刀如果随意堆放在工具柜里，不仅找刀要翻半天，刀刃磕碰报废的情况更是家常便饭，这套刀架就是针对这类实际问题做的结构优化。

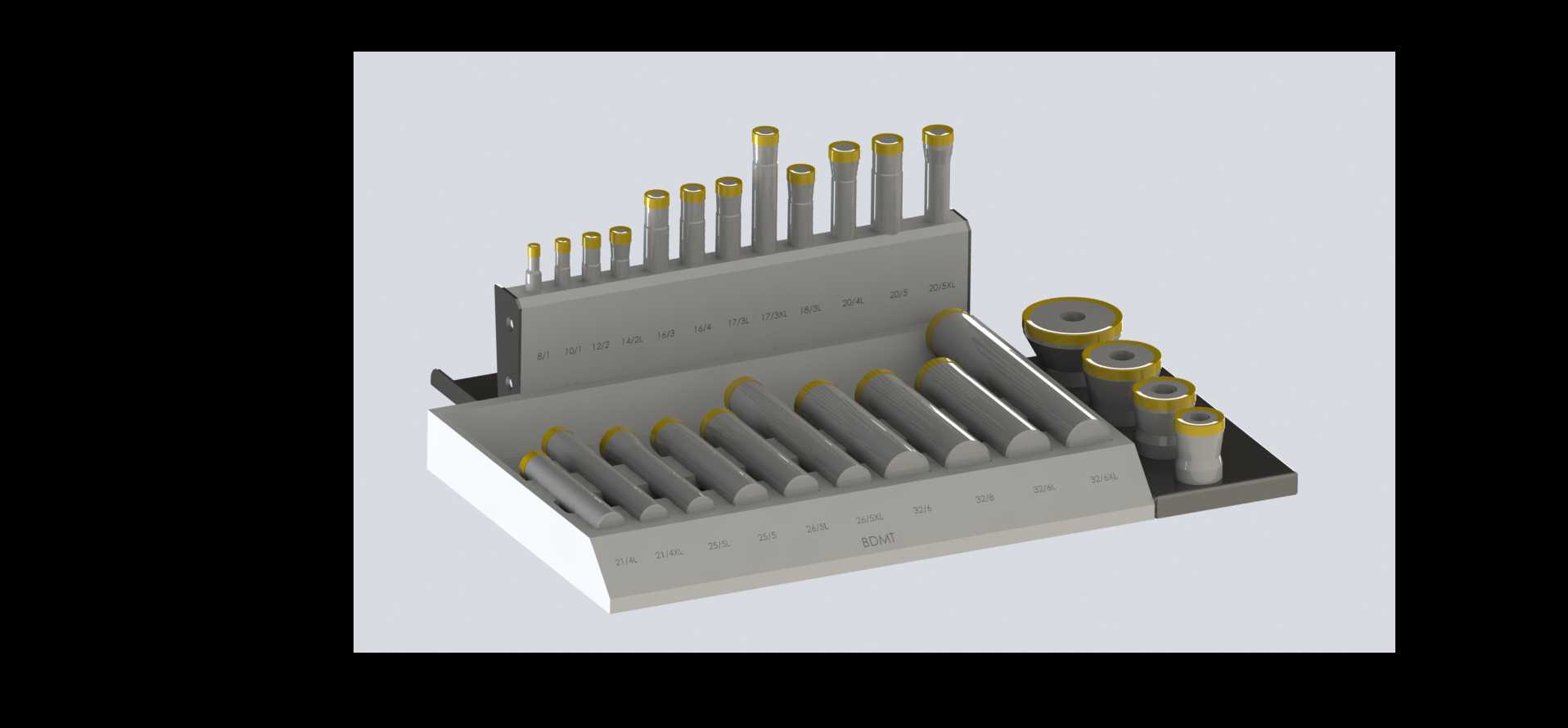

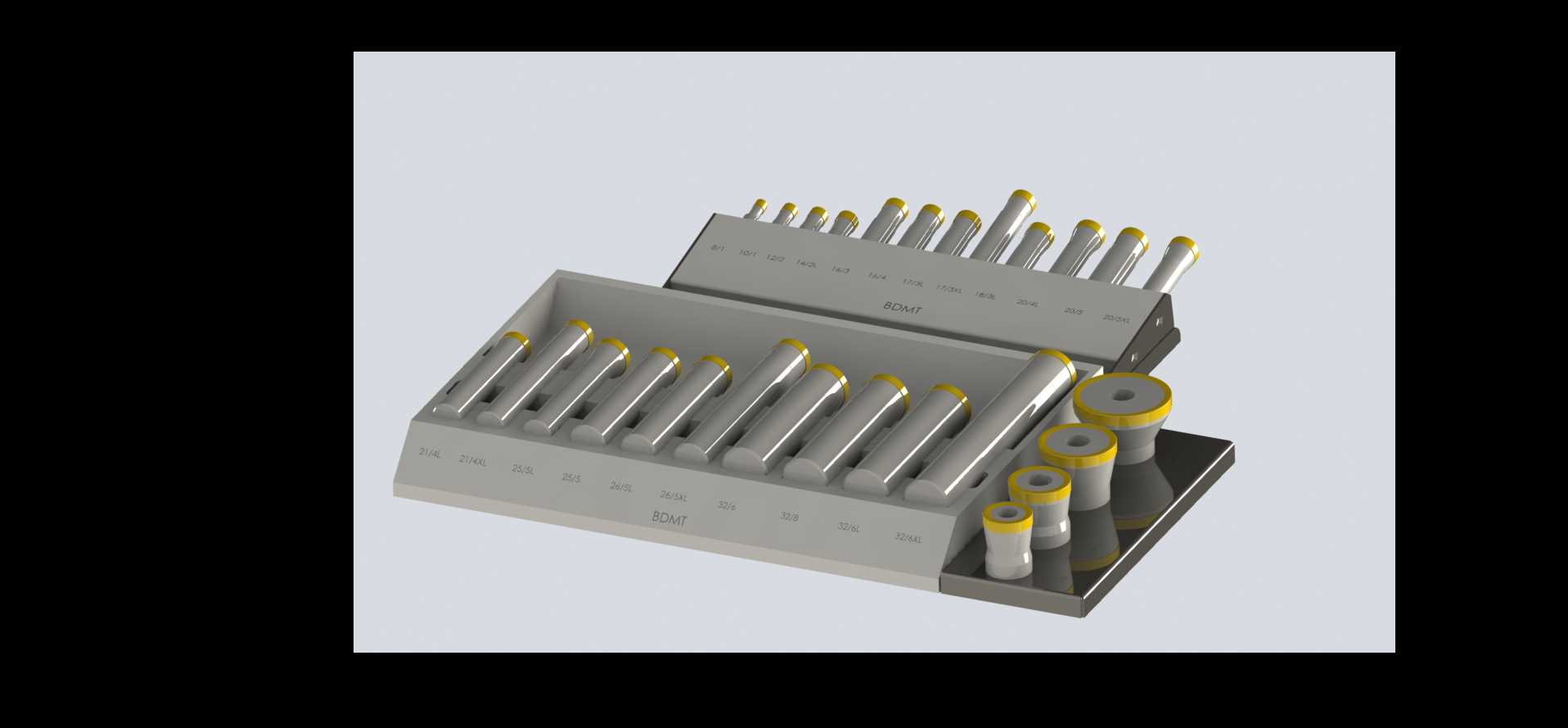

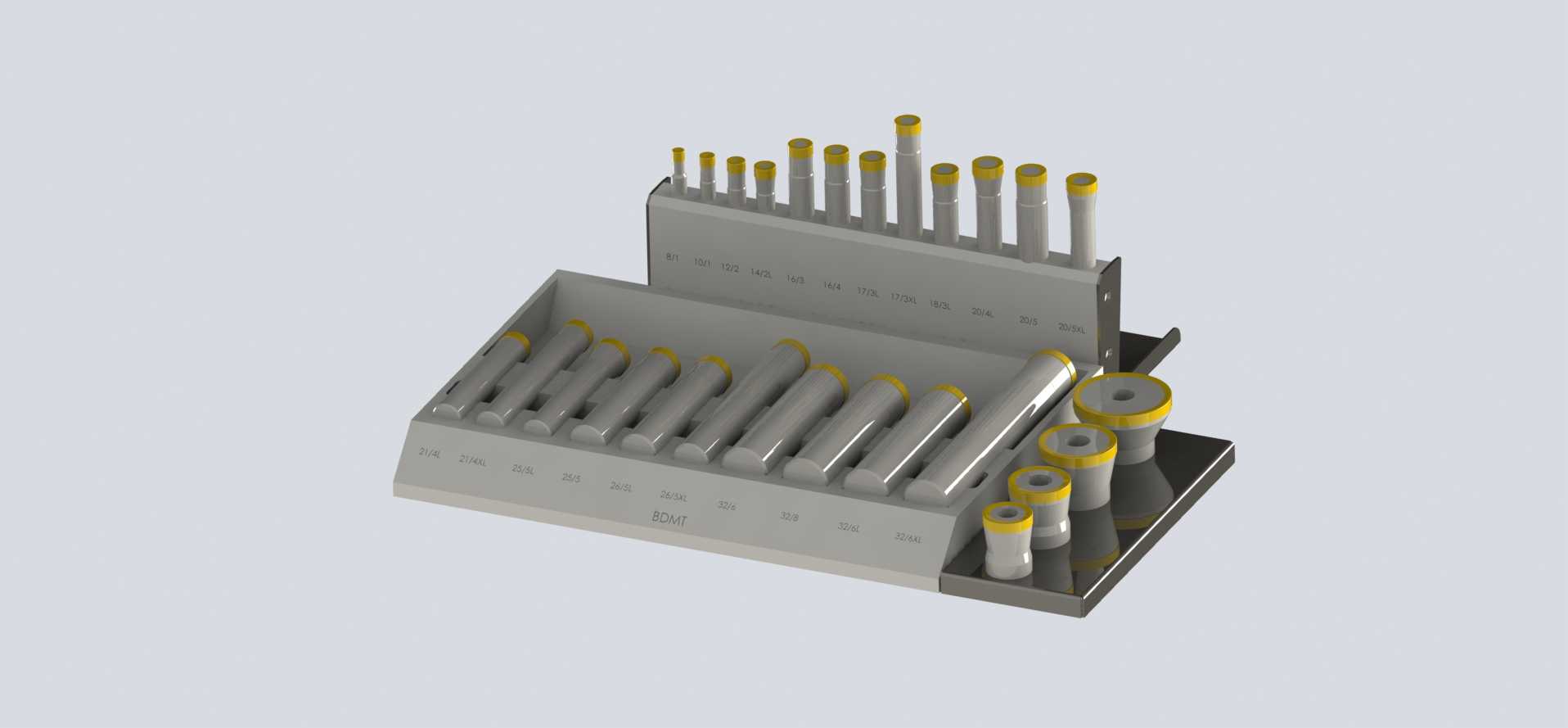

　　从功能特性上看，刀架采用双层阶梯式排布结构，下层放置大直径、长刃型的粗加工铣刀，上层排布小直径、短刃的精加工铣刀，每一个刀位都做了和对应铣刀柄部匹配的沉孔定位，沉孔深度刚好能承托铣刀柄部三分之一的长度，既不会因为孔太浅导致刀具倾倒，也不会因为孔太深卡滞刀柄，拿取的时候手指能轻松捏住铣刀中部的滚花位置，单手握持就能完成取放动作。刀架侧边额外预留了大直径孔位，用来放置盘铣刀、大规格倒角刀这类非圆柱柄的特殊刀具，不用额外搭配其他收纳件就能覆盖常规加工场景下90%以上的立铣刀存放需求。

　　设计思路上完全贴合车间实际使用场景，没有做多余的装饰结构，整体采用硬质铝合金材质的等比例建模，所有棱边都做了R1.5的倒圆角处理，避免日常取放刀具的时候划伤操作人员手部。刀架底部做了嵌入式的防滑橡胶垫安装槽，安装橡胶垫之后即使放在沾有少量切削液的工作台面上，也不会出现滑动移位的情况。两层刀架之间采用可拆卸的插接结构，后期如果需要扩充刀位，只需要加装同规格的上层架体就能实现扩容，不用整体更换刀架，降低了工装采购成本。

　　外形尺寸方面，整套刀架的长宽高控制在320mm180mm160mm的范围内，刚好能放在大多数机床操作侧的工具台预留空位上，不会占用过多的操作空间，也能适配标准工具柜的层板间距，放在库房存储的时候也不会浪费仓储空间。安装边界上没有额外的固定要求，自重加上刀具装载后的重量足够保证放置稳定性，如果是在移动工具车上使用，只需要在底部预留的四个M4螺纹孔上加装固定螺丝，就能把刀架牢牢固定在工具车台面上，转运过程中不会出现刀具滑落的情况。

　　实际使用中，这套刀架还能帮助操作人员快速梳理刀具库存，每个刀位旁边都预留了激光刻字的位置，可以标注对应铣刀的直径、刃长参数，不用每次拿取都反复核对刀具规格，换刀准备时间能缩短近40%。另外刀架的排屑设计也做了考量，每个刀位沉孔底部都开了直径2mm的漏屑孔，日常清理的时候只需要把刀架倒置轻拍，落在孔内的切屑、灰尘就能从漏屑孔掉出，不会因为切屑堆积导致铣刀柄部放不到位，长期使用也不会出现卡滞问题。建模过程中所有配合尺寸都按照实际铣刀的国标柄径公差做了适配，孔位直径比对应刀柄直径大0.2mm，即使刀柄沾有少量油污、锈迹，也能顺利插入定位，不会出现过紧卡刀或者过松晃荡的情况。
