成套铣刀收纳刀架及配套铣刀组件设计

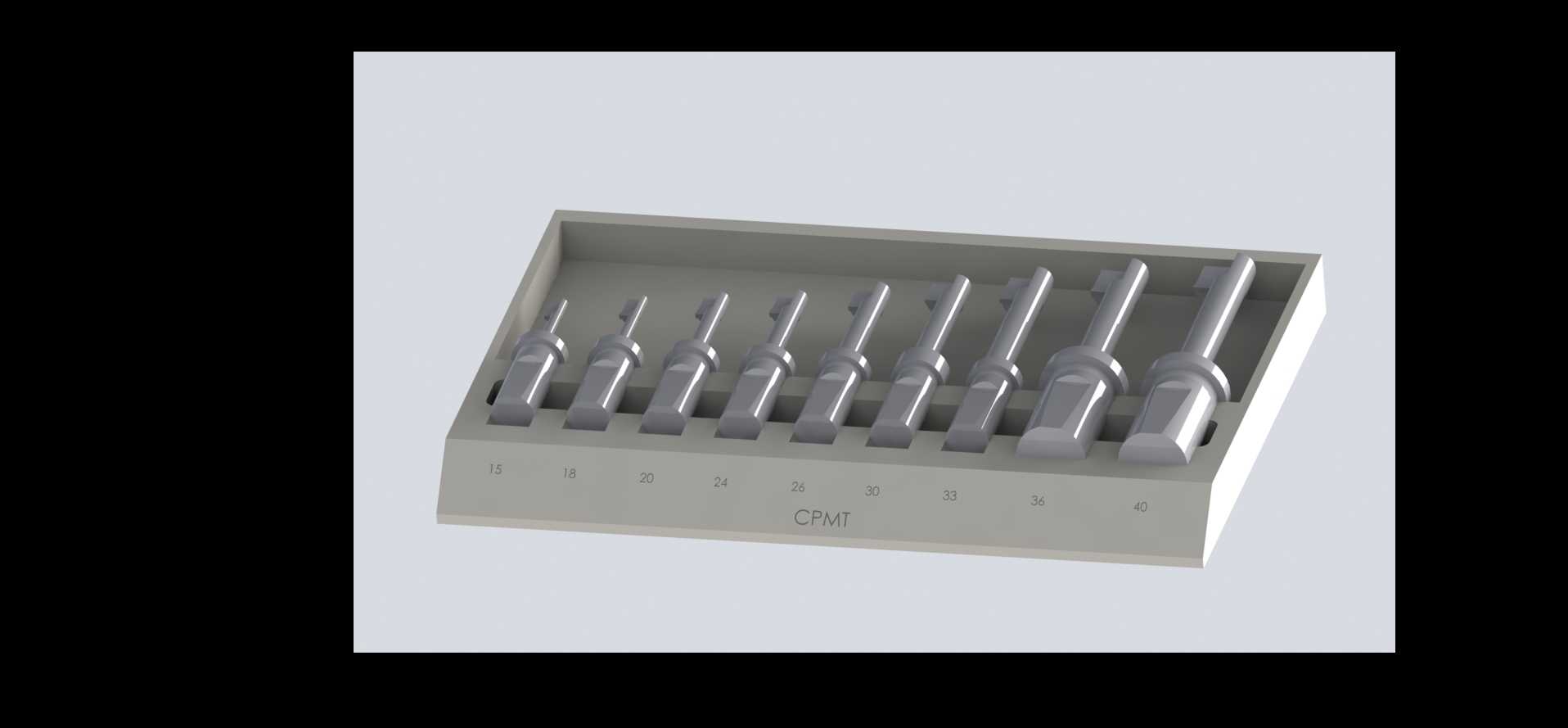

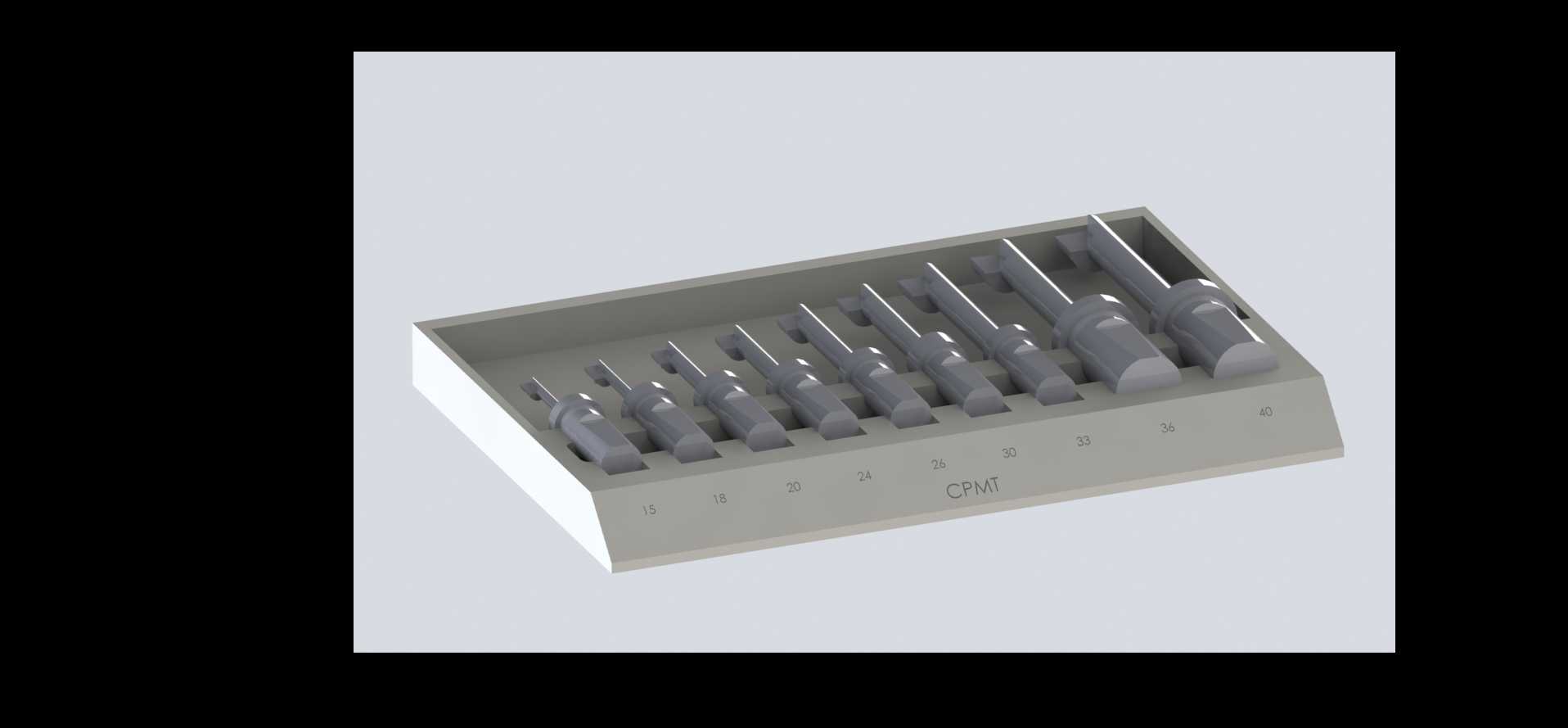

　　这套组件的设计初衷，是解决车间现场铣刀存放混乱、取用效率低、刀具磕碰损伤的常见问题，在数控加工、模具制造、精密零件生产的工位场景中，零散放置的铣刀很容易出现刃口磕碰、规格混杂的情况，不仅会增加换刀时的找件时间，磕碰后的刀具还会直接影响加工面的粗糙度，严重时甚至会在切削过程中出现崩刀风险，造成工件报废。整套组件包含专用收纳刀架与九支不同规格的直柄立铣刀，刀架采用一体化槽位式设计，每个槽位对应单支铣刀的柄部直径做适配，槽位深度经过反复校核，既能够保证铣刀放入后不会倾倒，也不会因为槽深过深导致取刀时手指难以捏住刀柄，日常放置在机床操作侧的工作台面上，操作人员可以快速识别不同直径的铣刀，完成换刀作业。从结构设计逻辑来看，

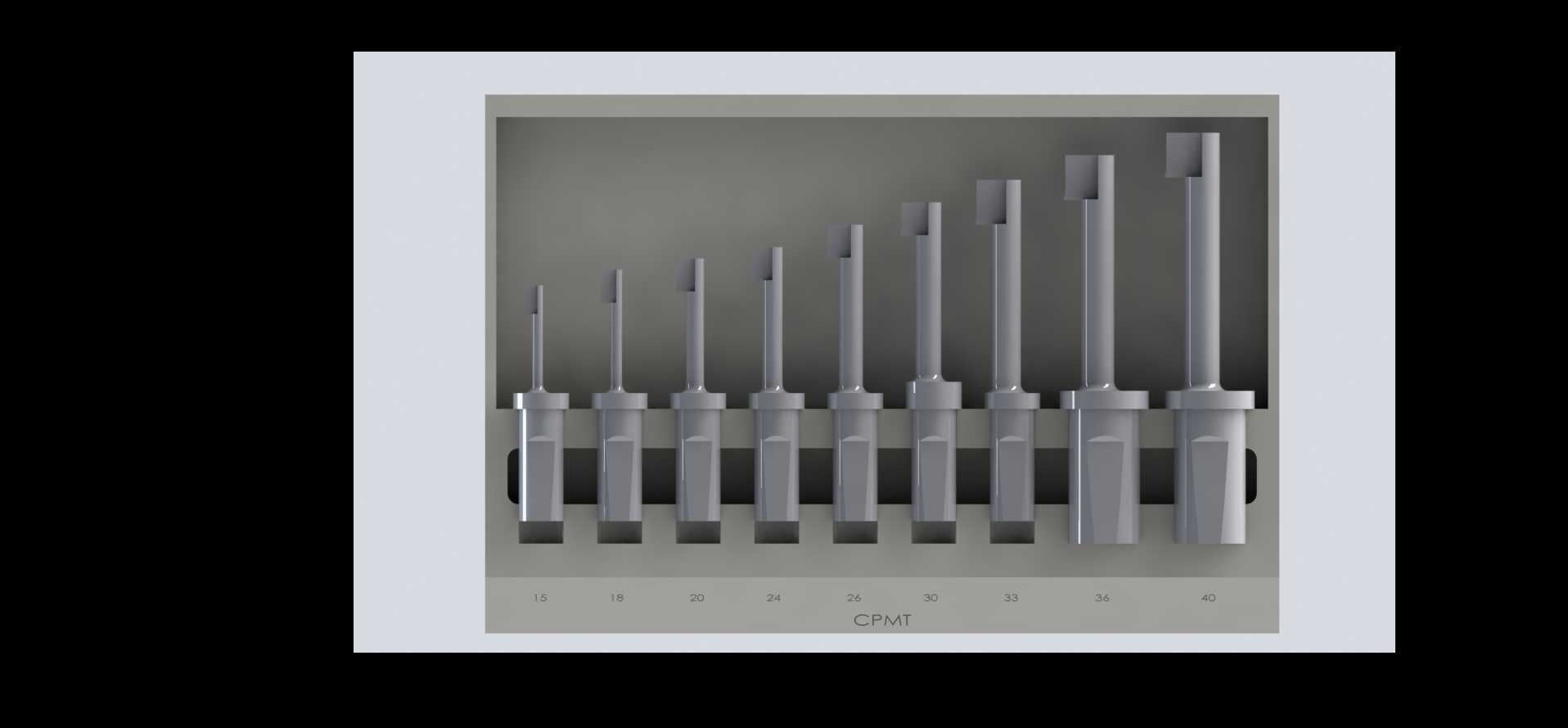

　　刀架的主体采用长方体基座形式，底部做了平整的贴合面设计，放置在金属工作台面上时能够保持稳定，不会因为轻微的碰撞出现滑移；每个刀槽的入口处做了微小的倒角处理，避免铣刀柄部放入时与槽口硬接触刮伤刀柄镀层，槽体内部的尺寸与铣刀柄部采用间隙配合，间隙量控制在0.1mm到0.2mm之间，既保证取放顺畅，也不会因为间隙过大导致铣刀在槽内晃动。刀架表面刻印的规格标识位置，对应每一个刀槽的正前方，操作人员站在操作位上低头就能直接读取对应刀具的直径参数，不需要拿起刀具核对，这一细节设计能够大幅减少批量加工过程中的换刀核对时间，避免错拿刀具导致的加工尺寸超差。配套的九支铣刀覆盖了常规机加工场景下常用的直径规格，

　　从细直径的精加工铣刀到粗直径的开粗铣刀依次排布，每支铣刀的柄部统一采用标准直柄结构，能够适配普通铣床、数控加工中心的弹簧夹头刀柄，不需要额外配置转换套。从安装边界来看，刀架的整体外形尺寸适配常规机床操作工位的剩余空间，长度方向控制在200mm以内，宽度控制在80mm以内，高度控制在40mm以内，不会占用过多的工作台操作空间，也不会和机床的移动门、操作手柄产生运动干涉。铣刀放入刀架后，刃口部分完全处于刀架的上平面以下，不会出现刃口外露划伤操作人员的情况，同时刀架的槽位之间做了隔断设计，相邻两支铣刀放入后不会互相接触，从根源上避免了刀具之间磕碰损伤刃口的问题。在实际生产场景中，这类成套刀具收纳组件不仅可以用于工位现场的刀具临时存放，

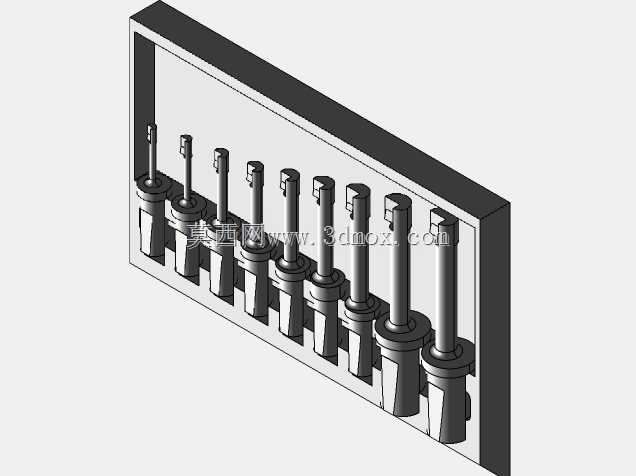

　　也可以用于刀具库房的标准化存储，配合刀具管理台账能够快速盘点库存刀具的规格和数量，减少刀具管理的人工成本。设计过程中针对刀架的材质选择也做了对应的考量，若采用金属材质制作，可选择阳极氧化铝合金，重量轻且不易生锈，适合在潮湿的切削液环境下长期使用；若采用非金属材质制作，可选择高强度工程塑料，成本更低且不会刮伤刀具表面。每支铣刀的切削部分保留了标准立铣刀的结构设计，刃口角度、排屑槽长度都符合通用切削刀具的设计规范，能够直接用于钢件、铸铁、有色金属的平面铣削、槽铣、侧铣加工，不需要对刀具本身做二次修改。刀架的边角位置全部做了圆角处理，避免尖锐边角在搬运、使用过程中划伤操作人员，整体结构没有复杂的装配部件，一体化的结构形式既降低了加工制造成本，也不会出现长期使用后连接件松动的问题，适合车间现场的粗放使用环境。在三维建模过程中，每支铣刀的排屑槽螺旋角、刃口数量、柄部公差都按照实际刀具的参数做了还原，刀架的每个槽位位置度公差控制在0.05mm以内，保证铣刀放入后能够保持竖直状态，不会出现倾斜歪倒的情况，模型的装配关系完全还原实际使用状态，能够直接用于工位布局规划、刀具管理方案的可视化演示，也可以作为工装设计的参考案例，根据实际使用的刀具规格调整槽位尺寸和排布方式，适配不同类型、不同数量的切削刀具存储需求。
