多规格铣刀组配套收纳工装结构设计

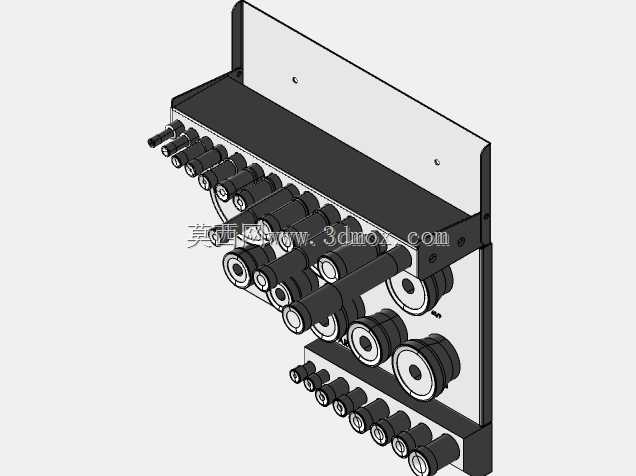

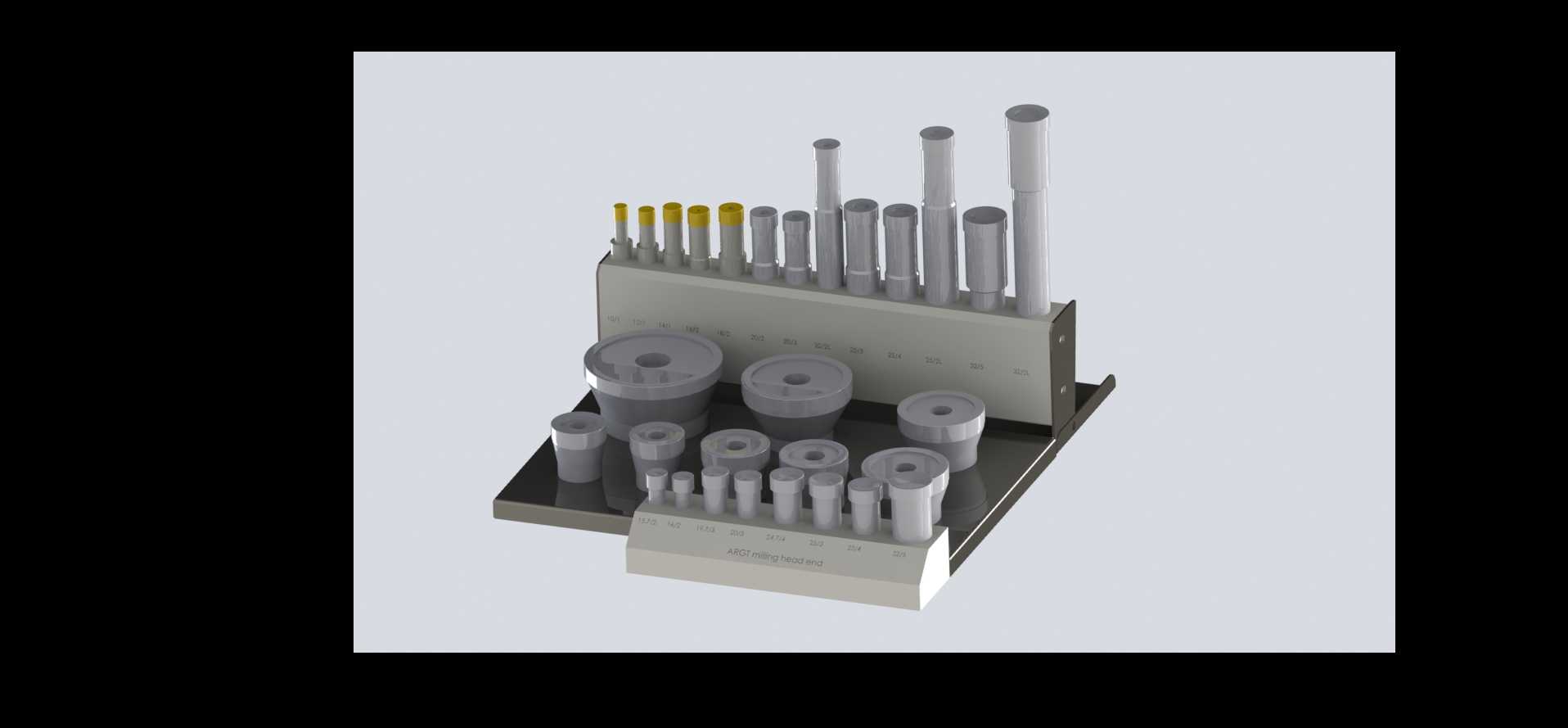

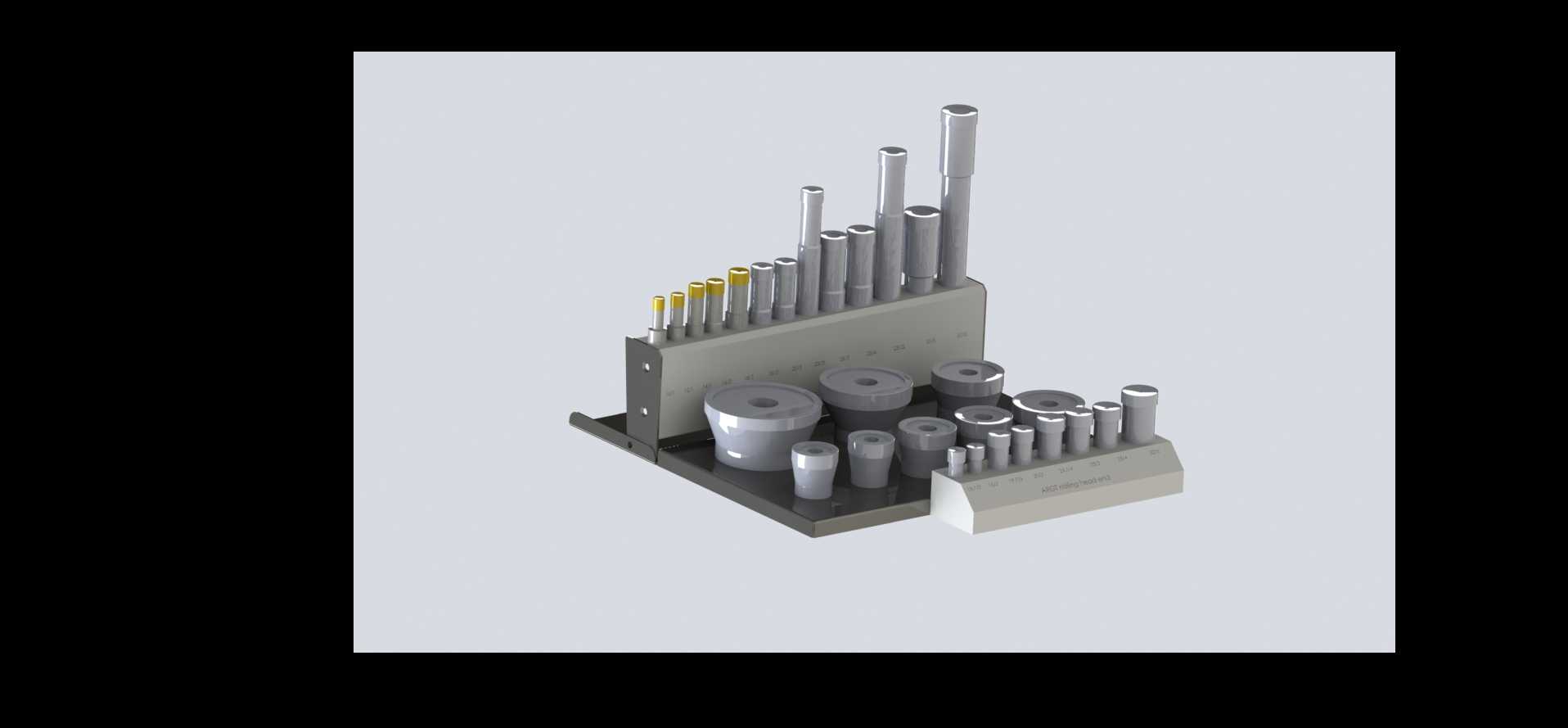

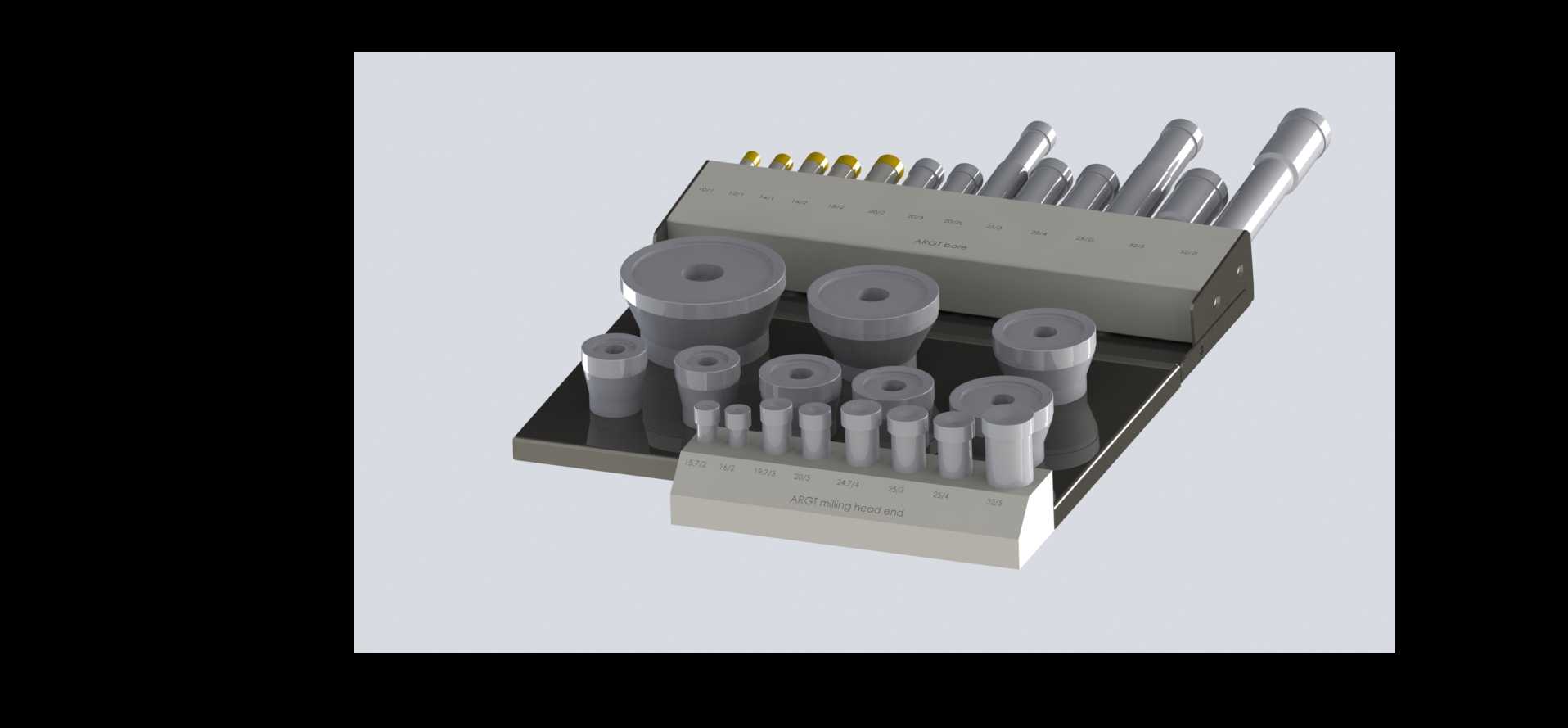

　　这套多规格铣刀组的配套收纳工装，是面向机加工车间刀具管理场景做的结构设计，日常在立式加工中心、数控铣床的工位旁，或是工具室的刀具存放区都能适配使用，解决的是零散铣刀混放导致的刃口磕碰、规格查找耗时、刀具归位混乱的实际生产问题。整套结构分为上下两层定位区域，上层排布的是小直径直柄铣刀的定位孔，孔位按照直径梯度依次排列，从最细的小径立铣刀到中等直径的键槽铣刀都有对应的放置位，每个孔的内径和对应柄径的配合间隙控制在0.02mm到0.05mm之间，既能保证刀具插取顺畅，又不会因为间隙过大导致刀具倾斜歪倒，避免相邻刀具的硬质合金刃口发生碰撞崩缺。下层区域是大直径铣刀的放置位，针对盘铣刀、大直径立铣刀这类柄部更粗、整体重量更大的刀具，

　　设计了带台阶的定位槽，槽体的深度刚好承托刀具的柄部台阶位置，让刀具的刃口部分完全悬空，不会和工装本体接触，防止刃口被刮花影响切削精度。整个收纳工装的底座做了防滑的沉边设计，放置在金属工作台面上的时候不会因为抽插刀具发生滑移，侧边的挡边高度刚好和最长铣刀的重心位置齐平，哪怕工装受到轻微的外力碰撞，刀具也不会从侧边滑落。设计的时候特意考虑了不同长度刀具的排布逻辑，把长度更长的铣刀放在靠后的孔位，短尺寸的刀具放在靠前位置，操作人员站在工位前就能一眼看到所有刀具的规格标识，不用反复翻找。定位孔的排布间距留足了手指操作的空间，相邻孔位的中心距比最大直径刀具的外径大8mm，戴劳保手套取放刀具的时候也不会碰到相邻的刀具，避免操作过程中剐蹭受伤。

　　工装的整体外形尺寸控制在400mm250mm120mm的范围内，刚好能放进大多数机床标配的工具柜抽屉里，也可以直接固定在机床旁的刀具架层板上，安装的时候只需要在底座四个角预留的沉孔位置拧上M4的固定螺丝即可，不需要额外做安装位的改造。上层的刀座部分和下层的底座采用分体式设计，长期使用如果某个定位孔出现磨损，可以单独更换上层的刀座板，不用整体替换整个工装，降低车间的耗材成本。刀座板的材质选用的是耐磨的POM工程塑料，硬度比高速钢刀具低，不会刮伤刀具的柄部，同时本身的自润滑特性让刀具插取的阻力更小，长期反复插拔也不会出现孔位磨大、定位失效的问题。针对带涂层的硬质合金铣刀，每个定位孔的入口处都做了0.5mm的倒角，

　　避免插刀的时候涂层被孔口的锐边刮掉，影响刀具的使用寿命。在实际的机加工生产场景里，不同工序需要用到的铣刀规格差异很大，粗加工用的大进给铣刀、半精加工用的波纹刃铣刀、精加工用的整体合金立铣刀都可以在这套工装上找到对应的放置位，操作人员换刀的时候可以直接把用完的刀具插回对应孔位，不用临时找地方放置，也避免了刀具随手放在工作台面上被切削液污染、被铁屑刮伤的问题。工装的底部还预留了排屑槽，日常清理的时候，落在工装上的铁屑、切削液残渣可以顺着排屑槽扫到两端的缺口处倒出，不会积在定位孔里导致孔位堵塞。整个结构没有多余的复杂曲面，所有的棱边都做了R2的圆角处理，没有尖锐的边角，操作人员拿取工装的时候不会被割伤，符合车间安全作业的要求。在做三维建模的时候，每个定位孔的位置都和对应规格铣刀的柄部尺寸做了配合验证，确保不同公差等级的铣刀柄都能顺利插入，不会出现过紧插不进或者过松晃荡的情况，同时排布的时候按照刀具的直径从小到大依次排序，符合操作人员选刀的视觉习惯，找刀的时间比零散放置的时候能缩短六成以上。
