成套机夹车削刀具三维结构设计

项目分类:通用机械零部件 发布时间:2022-03-03 ID:569731
  • 成套机夹车削刀具三维结构设计
  • 成套机夹车削刀具三维结构设计
  • 成套机夹车削刀具三维结构设计
  • 成套机夹车削刀具三维结构设计
  • 成套机夹车削刀具三维结构设计
  • 成套机夹车削刀具三维结构设计
  • 成套机夹车削刀具三维结构设计
  • 成套机夹车削刀具三维结构设计

  这套车削刀具模型覆盖了外圆车削、端面车削、内孔镗削、切槽切断等常规车加工工序的常用刀型,不同长度的刀杆适配不同的加工悬伸需求,刀头部分的硬质合金刀片采用标准机夹式安装结构,可在刀片磨损后快速更换,无需重新打磨刀体,大幅缩短换刀辅助时间。从结构设计来看,刀杆主体采用矩形截面结构,不同规格的刀杆截面尺寸匹配对应车床刀架的装夹槽宽,安装时可直接嵌入标准四方刀架的装夹位,通过刀架压紧螺栓实现刚性固定,刀杆尾部的定位平面可保证装夹时的伸出长度一致性,减少对刀耗时。刀头部分的刀片槽设计了精准的定位基面,刀片安装后可保证刀尖高度与刀杆底面的尺寸公差控制在±0.02mm范围内,适配普通卧式车床、数控车床的装夹基准,无需额外加装垫片调整刀尖中心高。

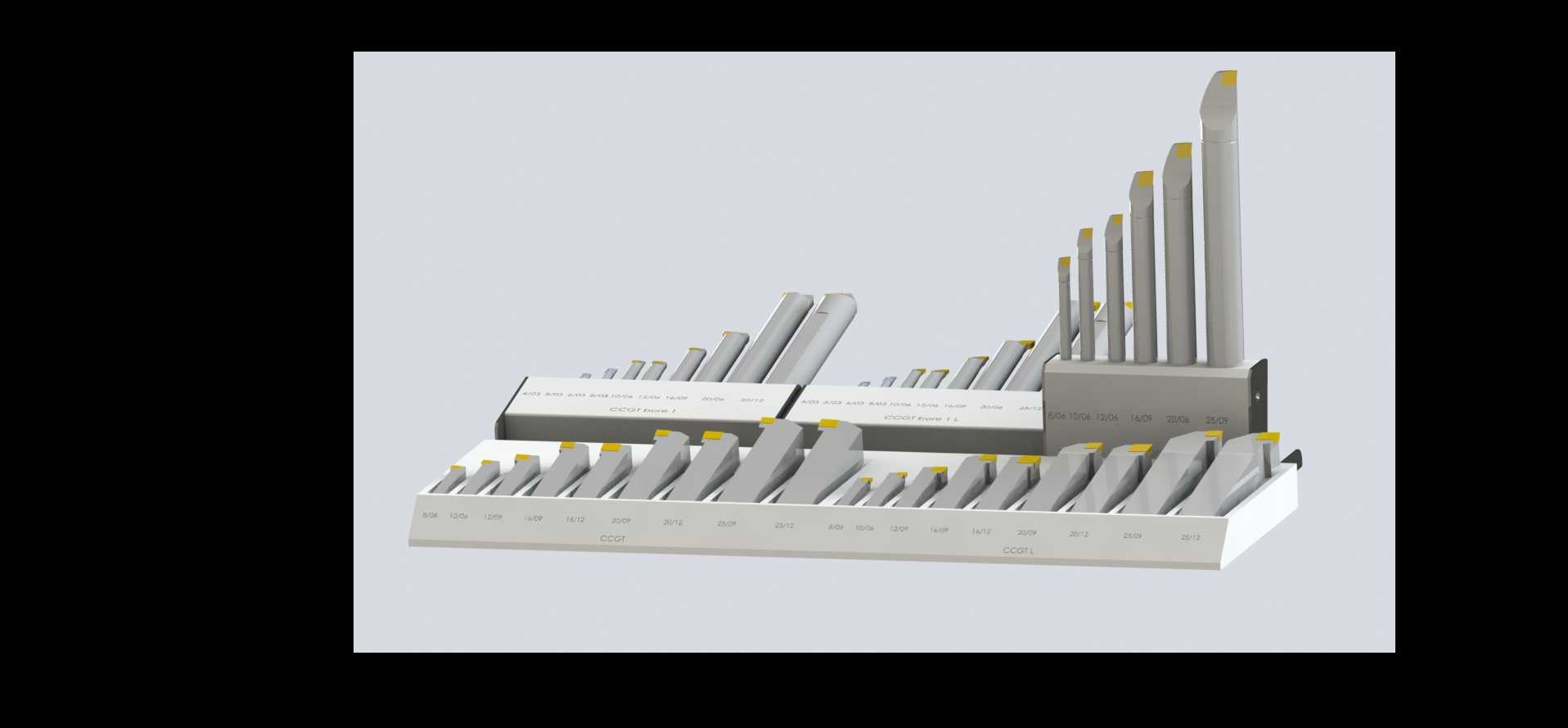

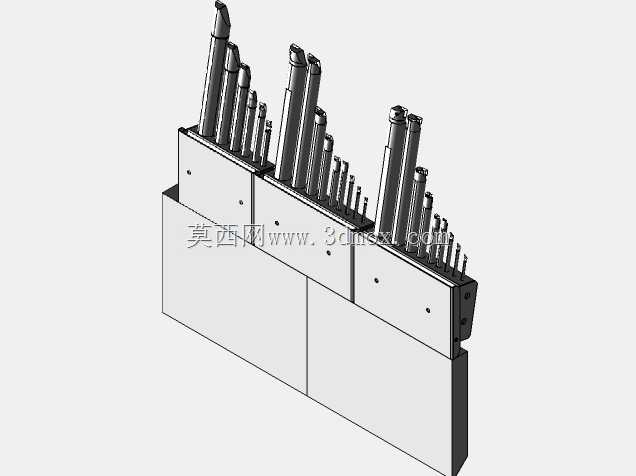

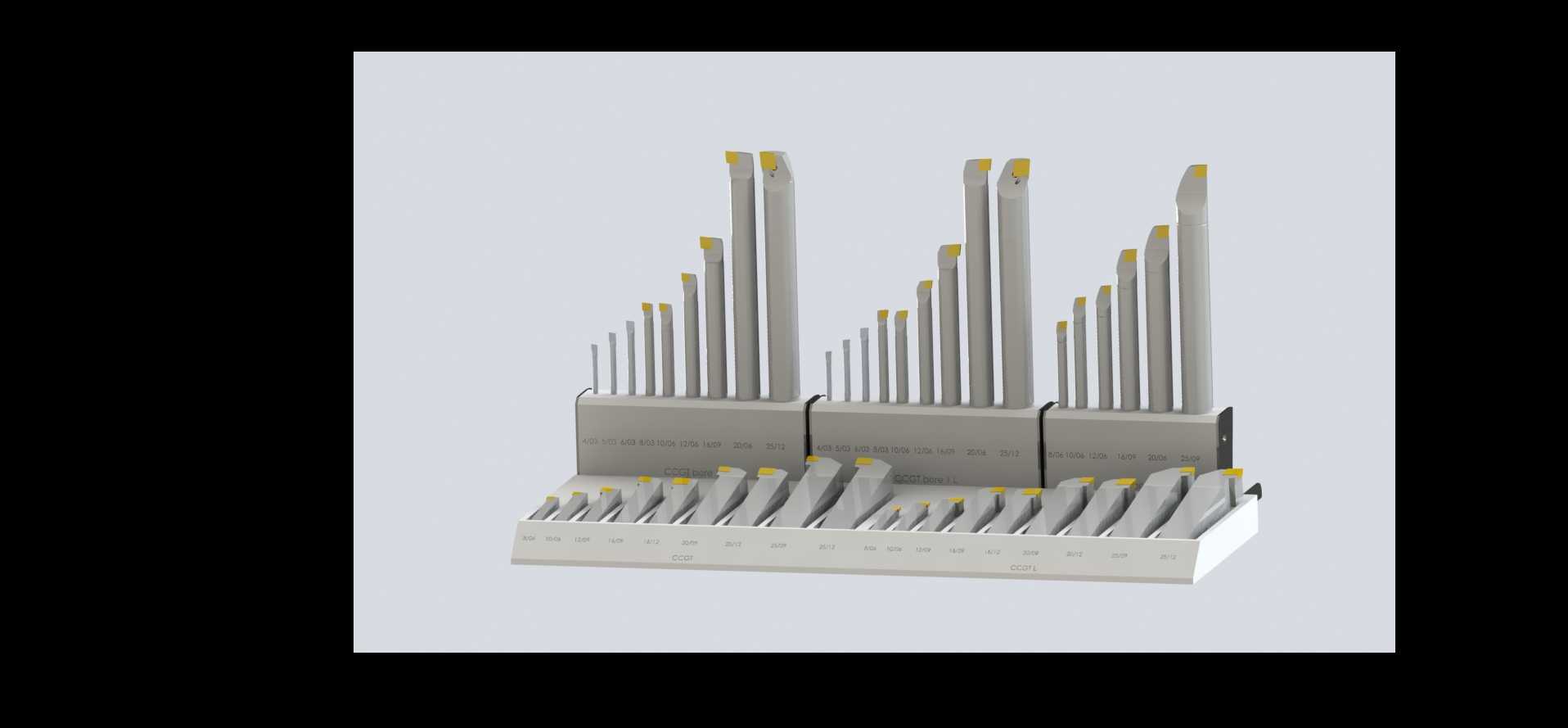

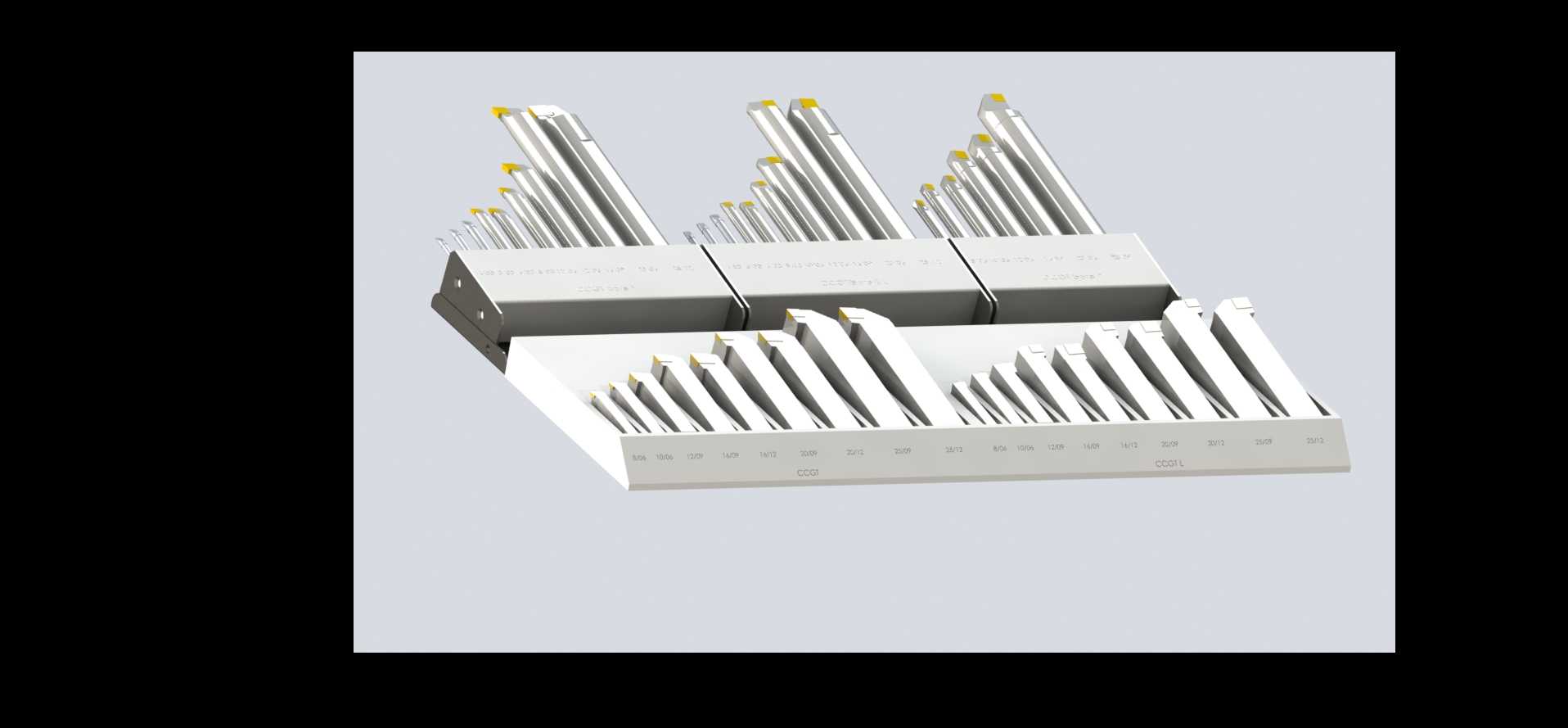

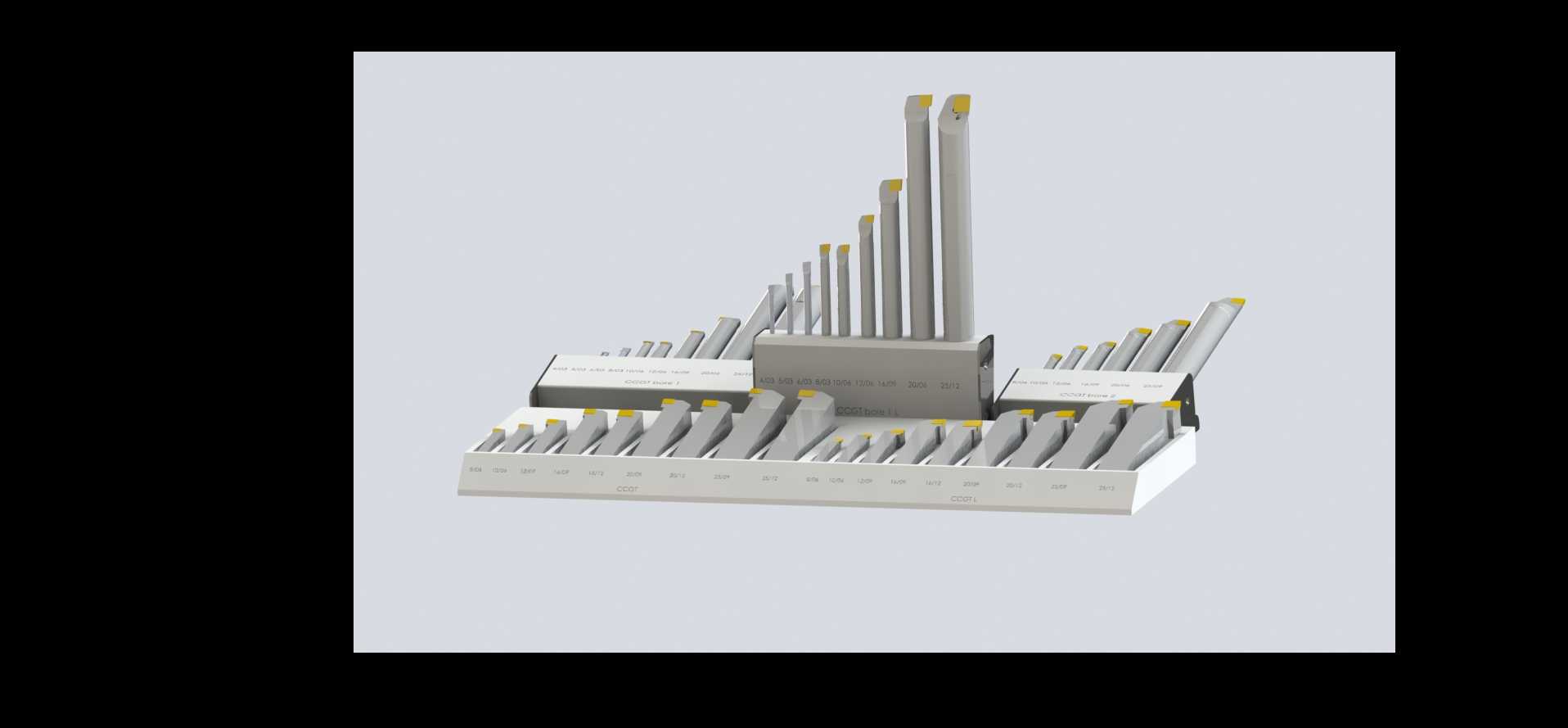

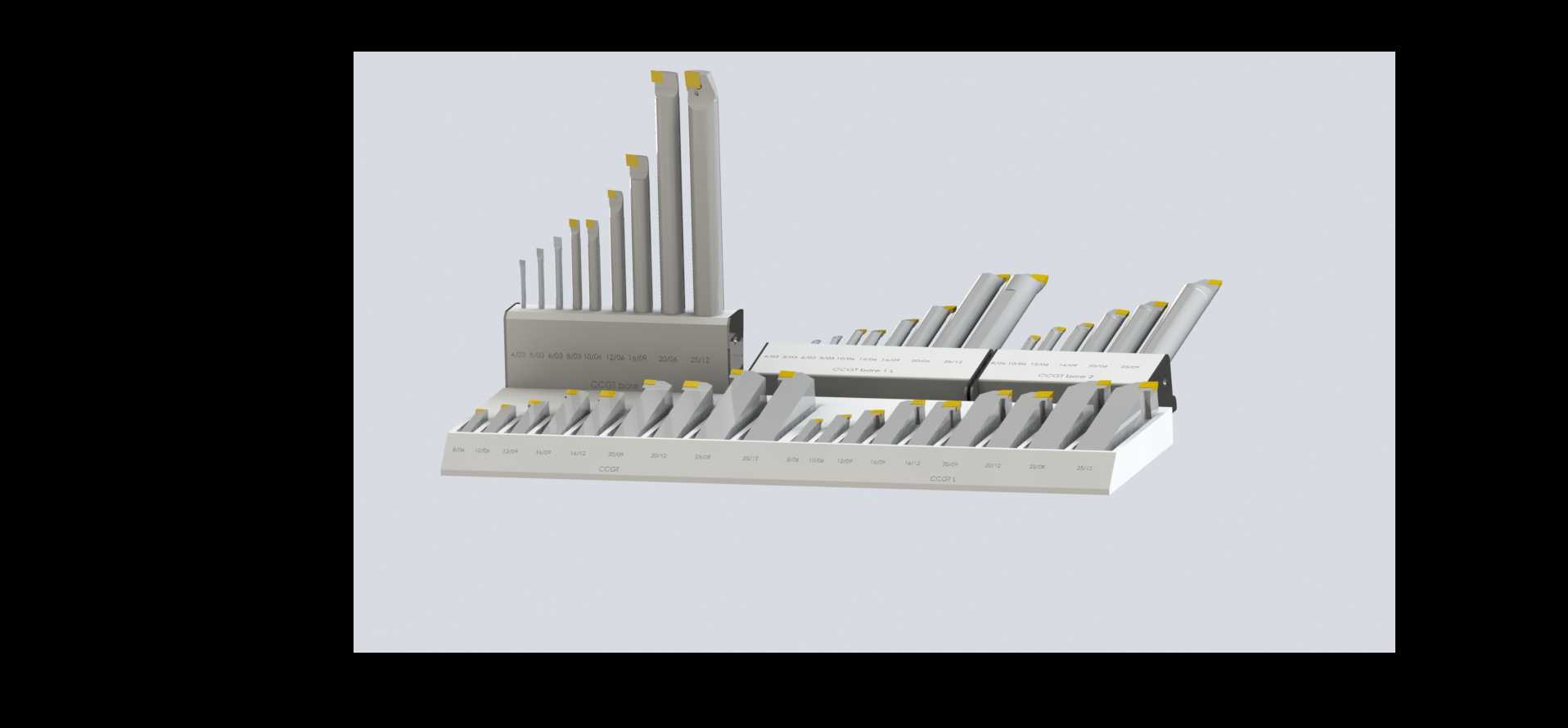

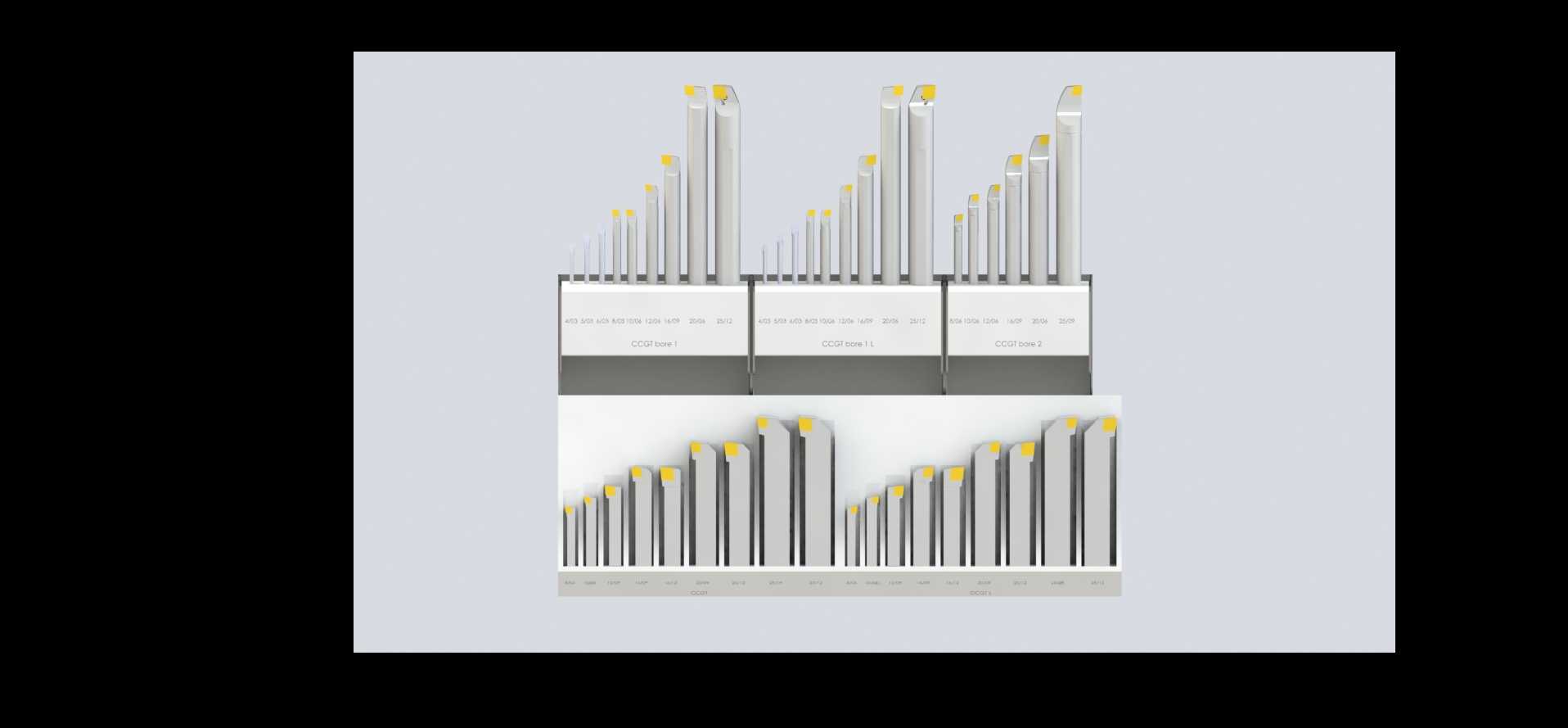

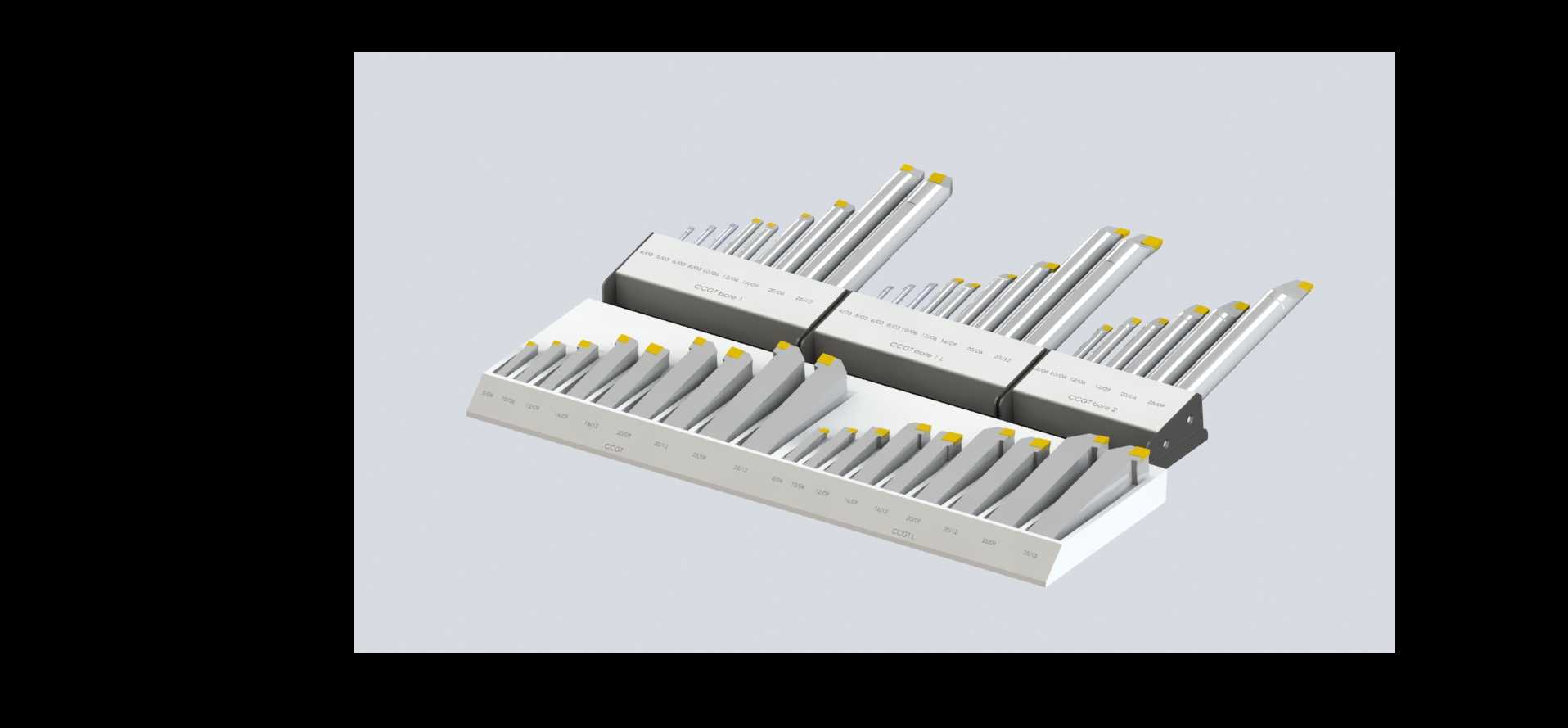

  不同功能的车刀在切削角度设计上做了针对性优化:外圆车刀采用75度主偏角设计,可在加工钢件、铸铁件时有效降低径向切削力,减少细长轴加工时的让刀变形;端面车刀采用90度主偏角,可直接走刀至工件中心位置,避免端面中心残留凸台;内孔车刀根据加工孔径范围设计了不同直径的刀杆,最小规格可适配直径10mm以上的内孔加工,刀杆做了抗振结构优化,悬伸长度达到刀杆直径4倍时仍可保证切削稳定性;切槽刀的刀片宽度覆盖2mm到6mm的常用槽宽规格,刀头部分做了加强筋结构,避免切槽时因切削阻力过大出现刀头断裂。整套刀具配套的刀架收纳座采用分层排布设计,不同规格的刀具对应独立的放置槽位,槽位尺寸与刀杆截面匹配,可避免刀具存放时出现磕碰损伤刀片的情况,

  收纳座底部设计了定位凸台,可直接固定在机床工作台旁的工具架上,方便操作人员快速取放对应刀具。在实际生产场景中,这类成套车刀可满足中小批量机械加工车间的常规车削需求,无需单独采购不同功能的零散刀具,配套的三维模型可用于虚拟加工仿真环节,在数控编程阶段模拟刀具与工件、夹具的干涉情况,提前验证走刀路径的合理性,避免实际加工中出现撞刀风险。模型中所有刀具的装夹基准面、刀尖位置、切削刃轮廓都按照实际刀具的尺寸参数构建,可直接用于加工工艺规划、刀具清单配置、机床虚拟调试等场景,结构细节上还原了机夹螺钉的安装位置、刀片的压紧结构、刀杆表面的防滑纹路,在做三维装配演示、加工教学课件时可清晰展示刀具的装夹方式与结构组成。针对不同加工材料的切削需求,

  这套刀具的刀片角度也做了区分,加工钢件的车刀采用较大前角降低切削阻力,加工铸铁的车刀采用较小前角提升刀刃强度,加工有色金属的车刀采用大刃倾角减少切屑粘附,不同刀型的刀杆长度从80mm到200mm不等,可适配不同规格的车床加工空间,安装时刀杆伸出刀架的长度控制在刀杆截面高度的1.5倍以内即可保证足够的装夹刚性,避免切削时出现振纹。
