阶梯式多工位圆形集合工装结构

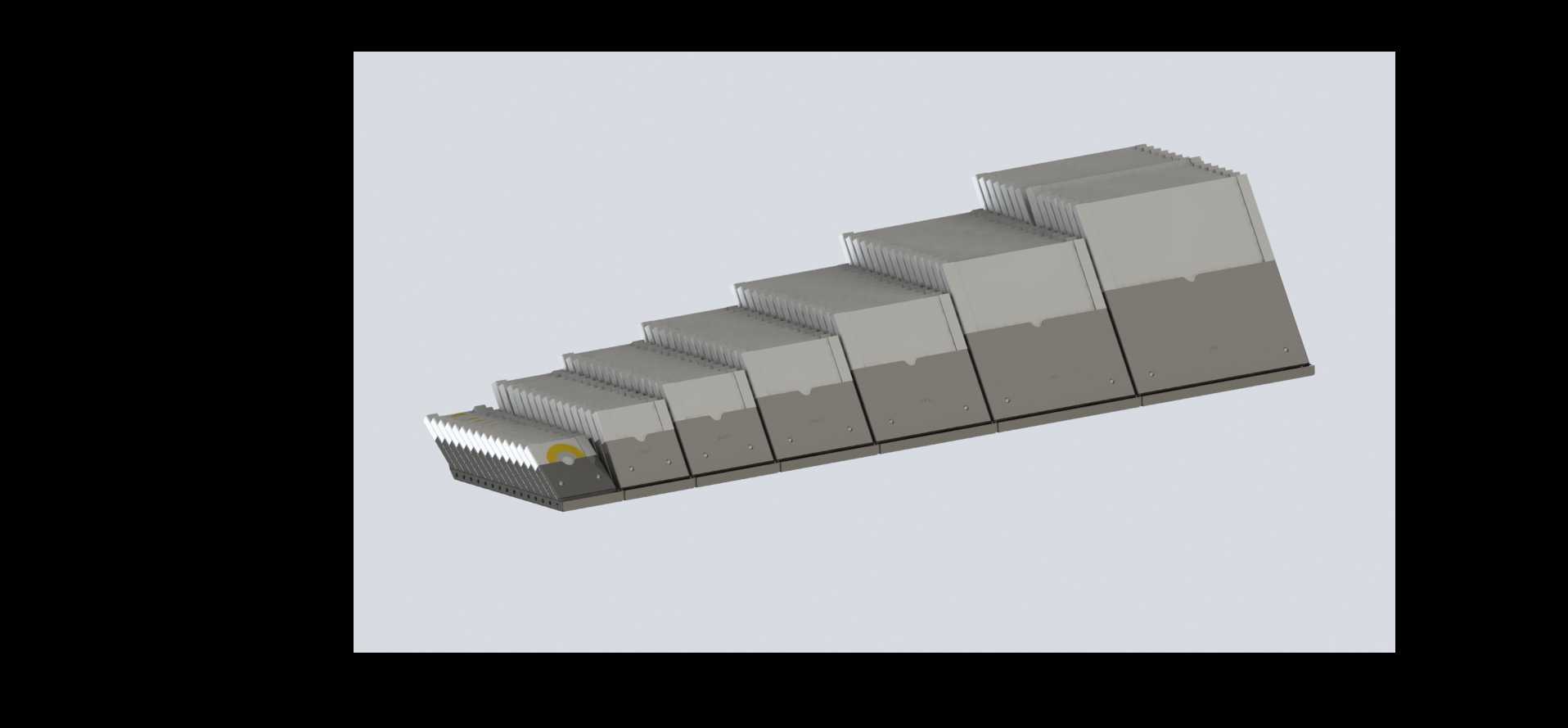

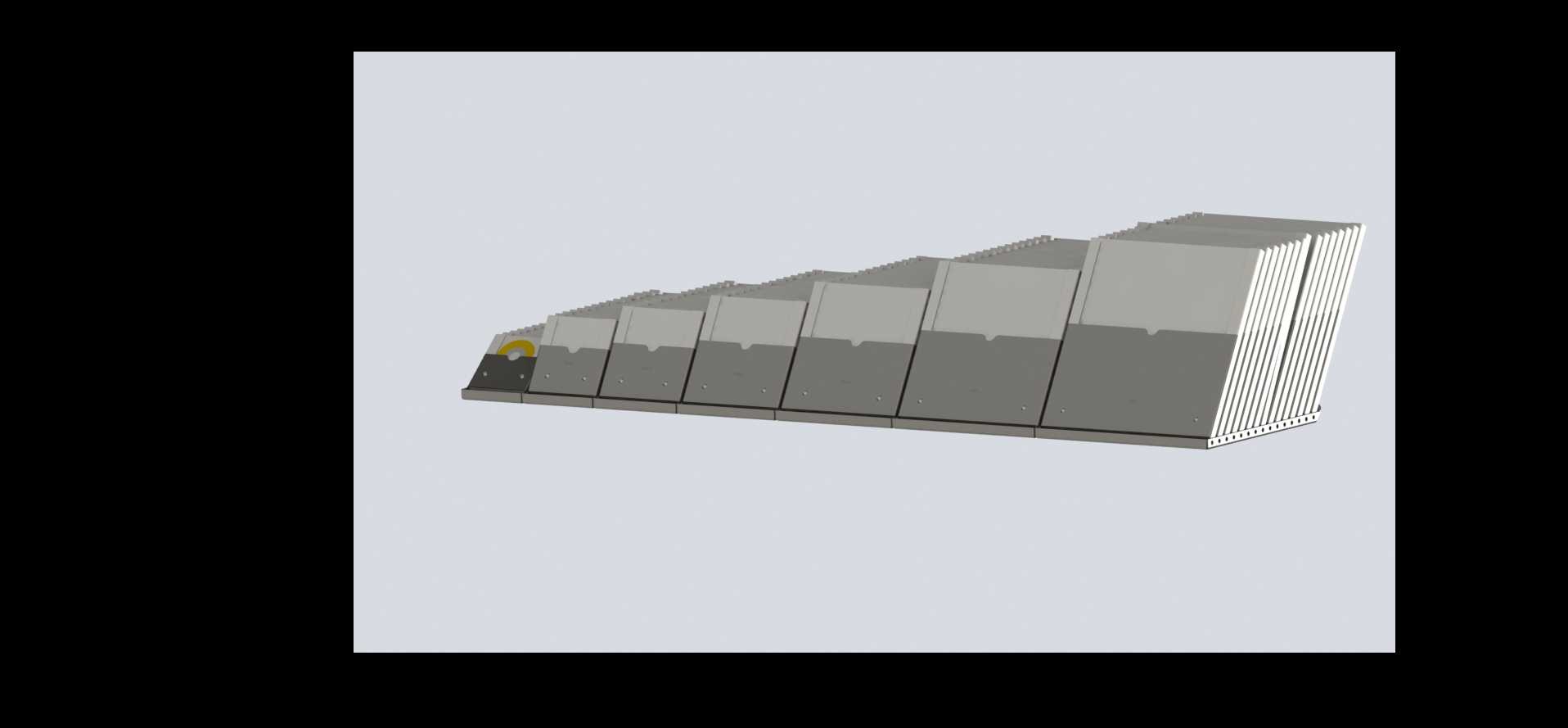

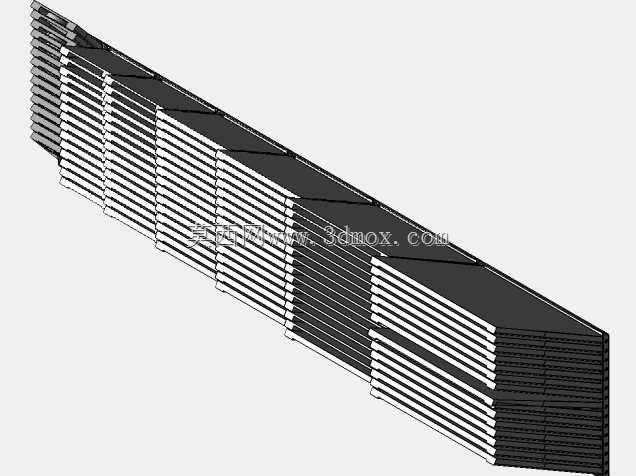

　　在精密零部件检测、小尺寸圆形工件批量分拣的产线环节里，这类阶梯排布的集合结构往往承担着工件定位、有序排布的核心作用，不少做视觉检测、尺寸批量校验的工位都会用到类似的治具结构，区别于单工位的定位夹具，这类集合结构可以一次性承载多组不同规格的圆形工件，配合检测设备完成连续作业，减少反复上下料的辅助时间。从结构排布来看，整体采用阶梯递进式的槽位设计，每个槽位对应一个独立的工件容纳腔，腔体的分隔筋采用等厚设计，既保证了相邻工件之间不会发生磕碰，也能在取放工件时给操作留出足够的手指空间，最外侧的端板做了加厚处理，用来承担整个治具堆叠或者搬运时的侧向受力，避免长期使用后槽位出现形变偏移。设计这类结构的时候，

　　首先要考虑的是不同规格圆形工件的直径公差带，每个阶梯位的容纳腔尺寸要对应适配范围内工件的最大外径，同时腔体深度要匹配工件的轴向长度，保证工件放入后不会出现倾斜、翘边的情况，避免视觉检测或者传感器采集数据时出现误差。安装边界上，整个结构的底部做了平整的安装基准面，可以直接固定在检测台的T型槽或者光学平板上，侧面预留的定位销孔可以和产线的快换底座配合，实现不同规格治具的快速切换，不需要反复校准基准位置。实际使用场景里，这类集合工具常配合光电传感器、工业相机使用，工件按顺序放入对应阶梯槽位后，检测机构可以沿阶梯排布方向依次移动，逐个完成每个工件的尺寸、外观检测，阶梯式的高度差刚好可以让检测镜头在移动过程中自动对焦到对应槽位的工件表面，

　　不需要额外调整Z轴高度，简化了检测设备的运动逻辑。结构细节上，每个容纳腔的底部都做了微小的排气槽，避免工件放入时腔体内形成密闭气腔导致工件放不到位，分隔筋的顶部做了小角度的倒角引导，工件放入时即使有微小的位置偏差，也能顺着倒角滑入腔体内部，降低操作人员的上料对位难度。从受力角度考虑，整个结构采用一体式的框架设计，相邻腔体的分隔筋同时承担加强筋的作用，不需要额外添加支撑结构就能保证整体的刚性，即使在频繁取放工件的冲击下，也不会出现槽位位置偏移的问题。针对不同的使用场景，这类结构的槽位数量、阶梯高度差都可以根据实际检测的工件规格调整，比如针对直径跨度较大的工件组，可以加大相邻阶梯的高度差，避免大尺寸工件遮挡小尺寸工件的检测视野；

　　针对直径接近的工件组，可以缩小阶梯间距，在相同的整体长度内容纳更多的工件，提升单次检测的批量。安装时需要注意，底部基准面的平面度要控制在合理公差范围内，固定时的压紧力要均匀作用在两端的加厚端板上，不要直接压在中间的分隔筋位置，避免长期压紧导致分隔筋变形，影响槽位的位置精度。日常维护中，只需要定期清理槽位内的金属碎屑、灰尘即可，因为没有活动部件，整体的故障率极低，适合在批量检测、工件周转的环节长期使用。不少做精密小零件加工的车间，也会用这类结构作为工序间的工件周转载体，加工完成的圆形工件按规格放入对应槽位，直接流转到下一道检测工序，不需要反复倒换料盒，减少工件在周转过程中出现的磕碰划伤问题。
