多规格定位槽钻加工工装结构设计

　　在精密机械零部件的小批量多规格孔位加工场景里，这类集成式定位槽钻工装的应用频率远高于单支散装钻具，尤其针对电子接插件、小型传感器壳体、仪表接线端子这类需要在同一安装基准面上加工多组不同孔径、不同深度定位槽孔的工序，能省去反复换刀、重复找正的辅助时间。从实际产线使用反馈来看，这类工装最核心的设计逻辑是把多支不同直径的钻削刀具集成在同一个倾斜式安装基座上，基座的倾斜角度经过反复校核，刚好匹配待加工零件的槽孔切入角度，避免垂直进刀时在薄壁壳体件上产生的毛刺卷边、孔口崩缺问题。

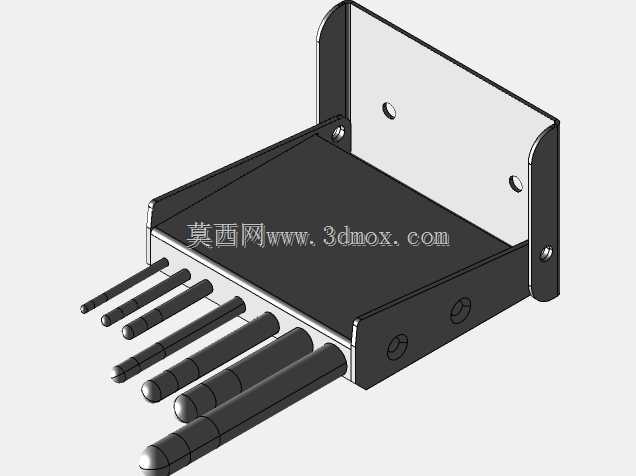

　　整套结构的安装边界完全适配常规台式钻床的工作台T型槽间距，基座底部的两个安装耳座开有长圆形调节孔，不需要额外制作过渡连接板就能直接压紧固定，安装时的水平调节余量留了8mm，就算工作台面有轻微的平面度误差，也能通过塞尺调整垫片把钻具的进给方向找正到和主轴轴线完全重合。基座本体采用分体式装配结构，下部的固定底座和上部的刀具安装座通过两个腰型孔连接，松开紧固螺丝就能调整上部安装座的前后位置，适配不同长度规格的钻杆装夹，不需要因为钻杆长度变化就更换整套工装。

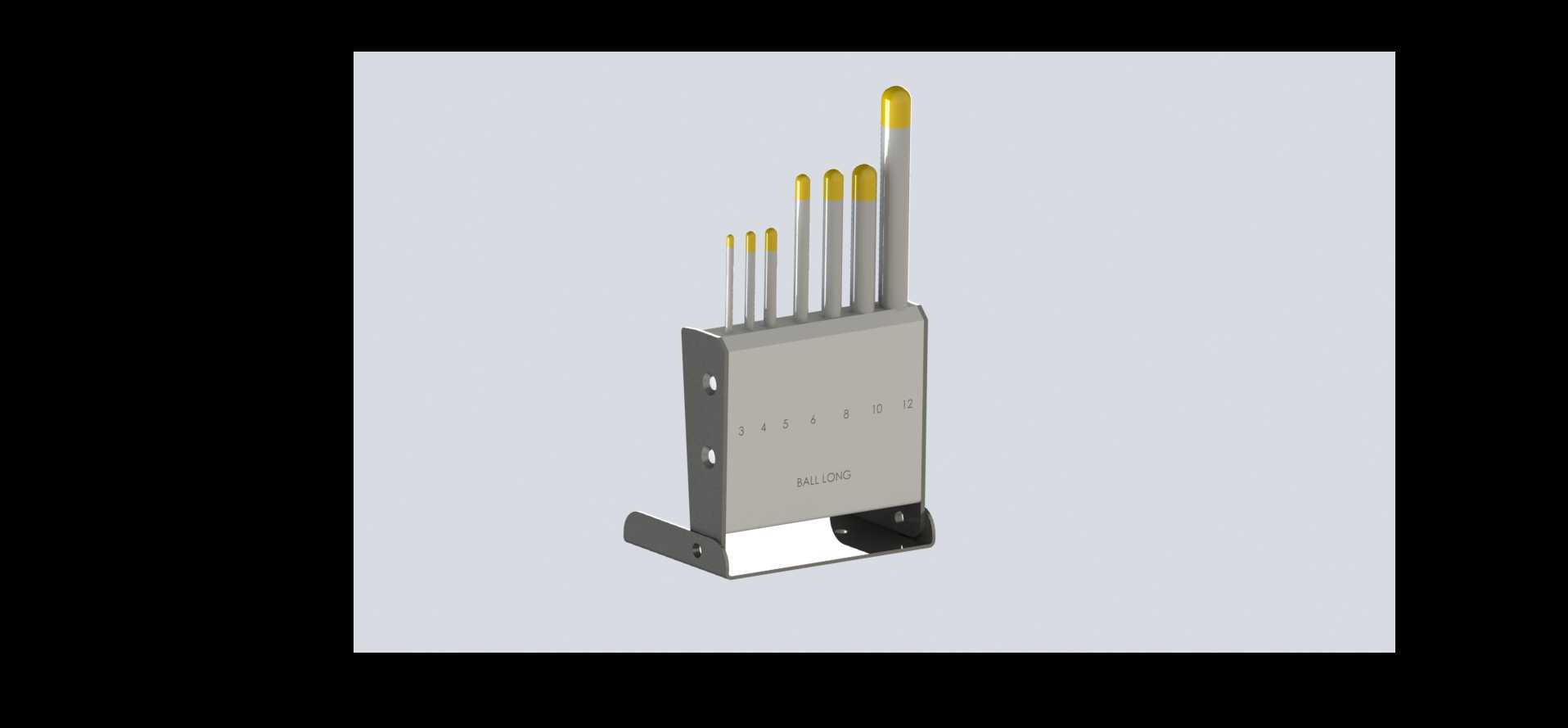

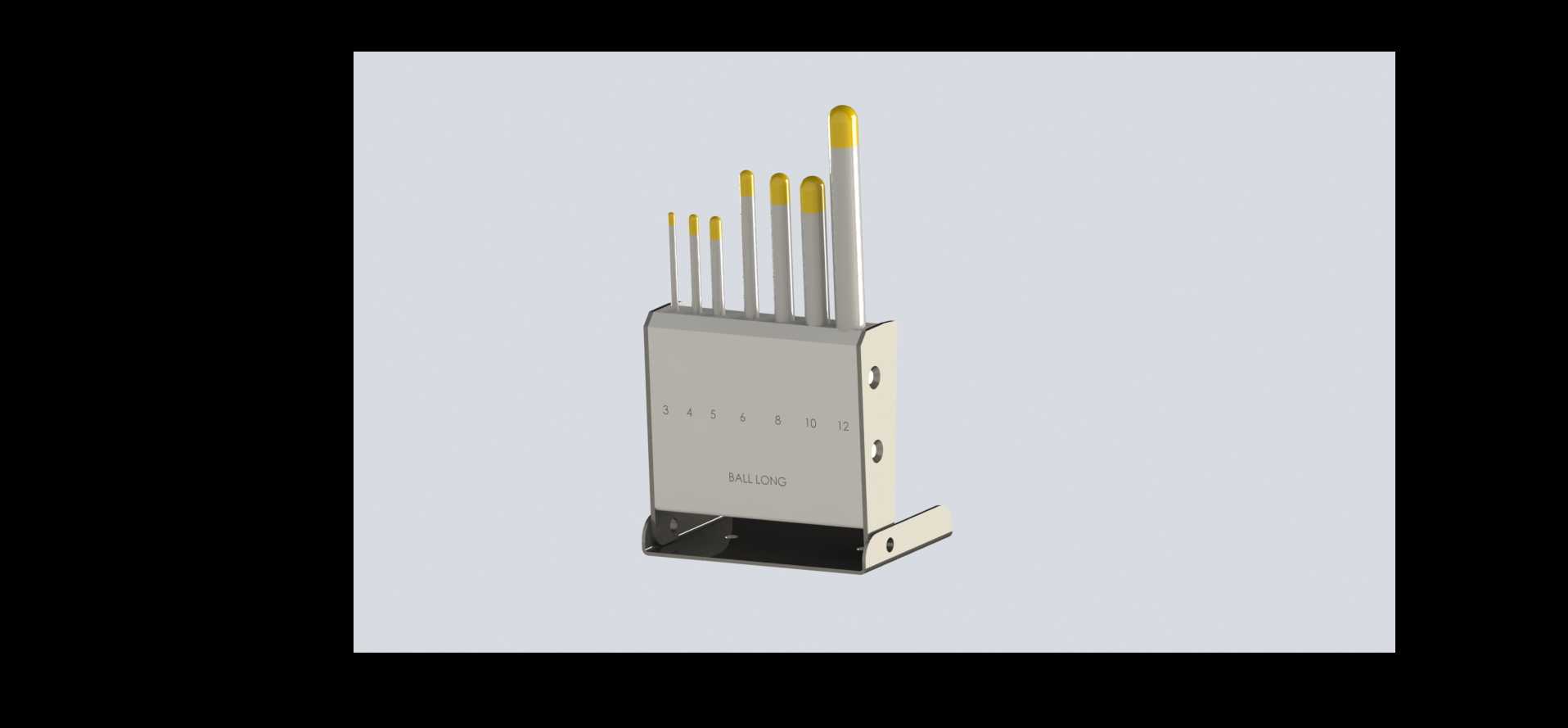

　　每支钻杆的装夹位都做了轴向定位台阶，装刀时只要把钻杆柄部推到台阶位置再锁紧侧面的顶丝，就能保证所有钻头的伸出长度误差控制在0.02mm以内，加工时不需要逐个对刀设定进给深度。钻杆头部的硬质合金刀尖做了黄色的耐磨涂层标识，现场操作人员换班时能快速识别不同直径的刀具对应加工的孔位，不会出现孔径选错的批量报废问题。刀具排布按照直径从小到大依次从左到右排列，相邻两支钻杆的中心距留足了排屑空间，就算加工铝件这类容易产生长切屑的材料，切屑也不会缠绕到相邻钻杆上。

　　从结构设计的细节来看，安装座的侧面开了三个弧形的排屑缺口，加工时产生的切屑能顺着倾斜的安装座斜面直接滑落到工作台的排屑槽里，不会堆积在刀具安装位置影响装夹精度。基座的倾斜角度设置为15度，这个角度是经过多轮试切验证的最优值：角度太小的话，钻尖切入工件时的径向力太大，容易让薄壁工件产生变形；角度太大的话，槽孔的有效深度达不到图纸要求，还会让钻杆承受过大的弯曲力矩，缩短刀具使用寿命。

　　在实际使用场景中，这套工装除了能完成定位槽的钻削加工，还能通过更换不同头部形状的钻杆，完成孔口倒角、浅槽铣削的工序，只需要松开顶丝更换对应刀具就行，不需要重新调整工装的安装位置。针对不同批次的零件加工需求，上部的刀具安装座可以快速更换，不同孔位排布的安装座能和下部底座通用，把工装的制造成本压到最低。整套结构的外形尺寸控制在长120mm、宽80mm、总高100mm以内，就算在小型台式钻床上使用，也不会和钻床的主轴防护罩、工件压紧机构产生运动干涉，安装完成后的操作空间足够操作人员手持工件完成进给，不需要额外加装气动进给机构就能满足小批量生产的效率要求。

　　考虑到日常维护的便利性，所有钻杆的装夹孔都做了防尘倒角，日常清理时只需要用压缩空气从基座背面吹就能把孔内的切屑、灰尘吹干净，不需要拆解整个工装。侧面的紧固顶丝采用标准的内六角规格，现场用常规的内六角扳手就能完成刀具更换、位置调整的操作，不需要配备专用的拆装工具。基座的表面做了发黑防锈处理，就算在车间有切削液飞溅的环境下长期使用，也不会产生锈蚀卡死的问题，能长期保持装夹精度的稳定性。
