多规格阶梯式定位槽钻组工装结构

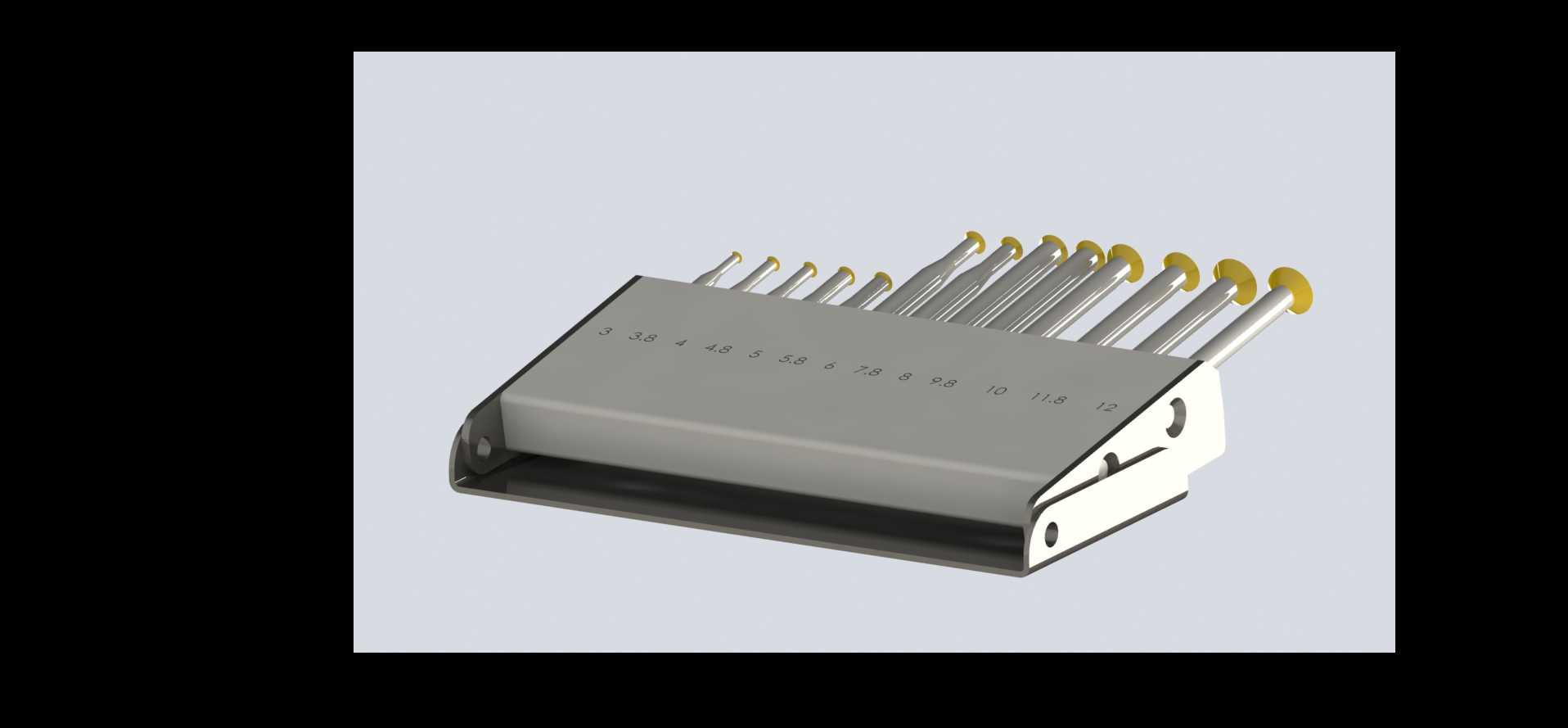

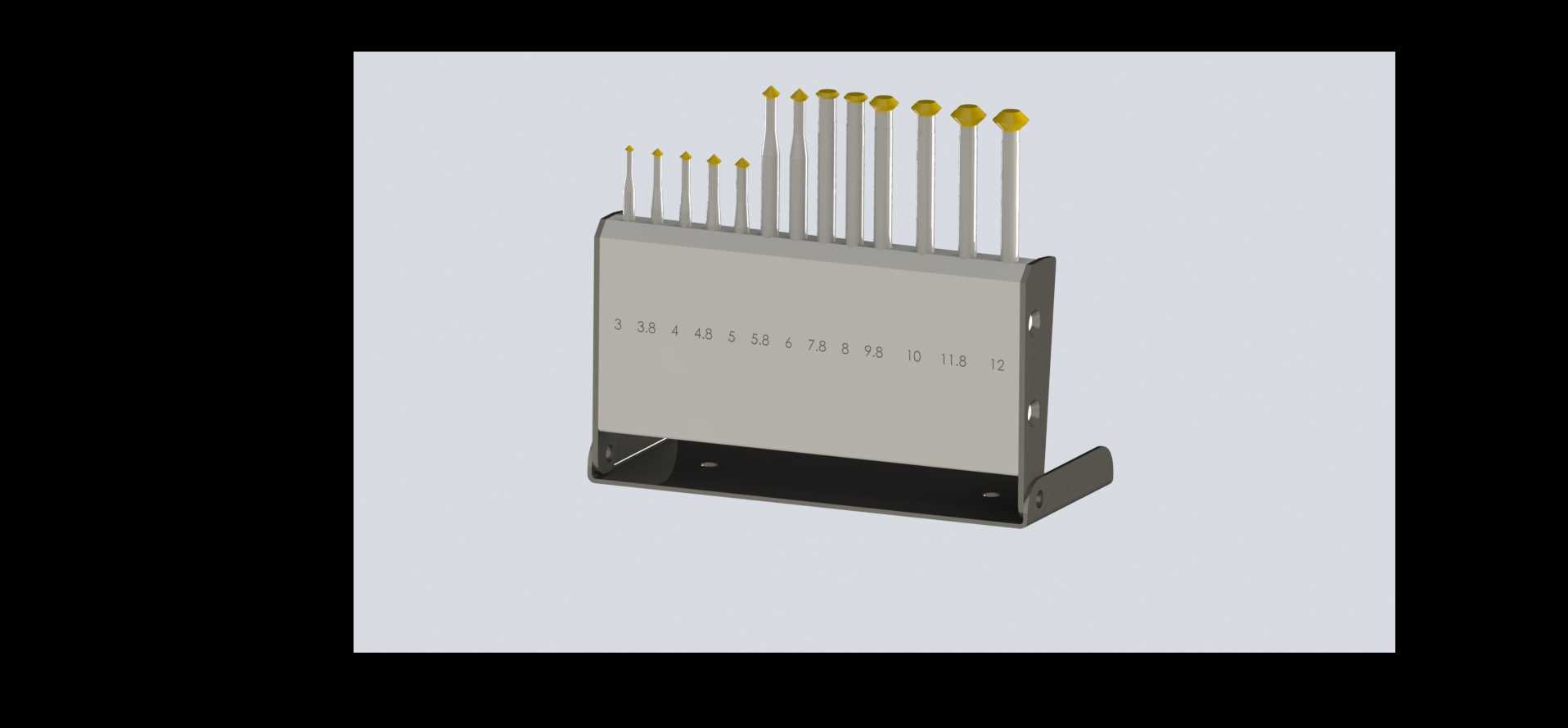

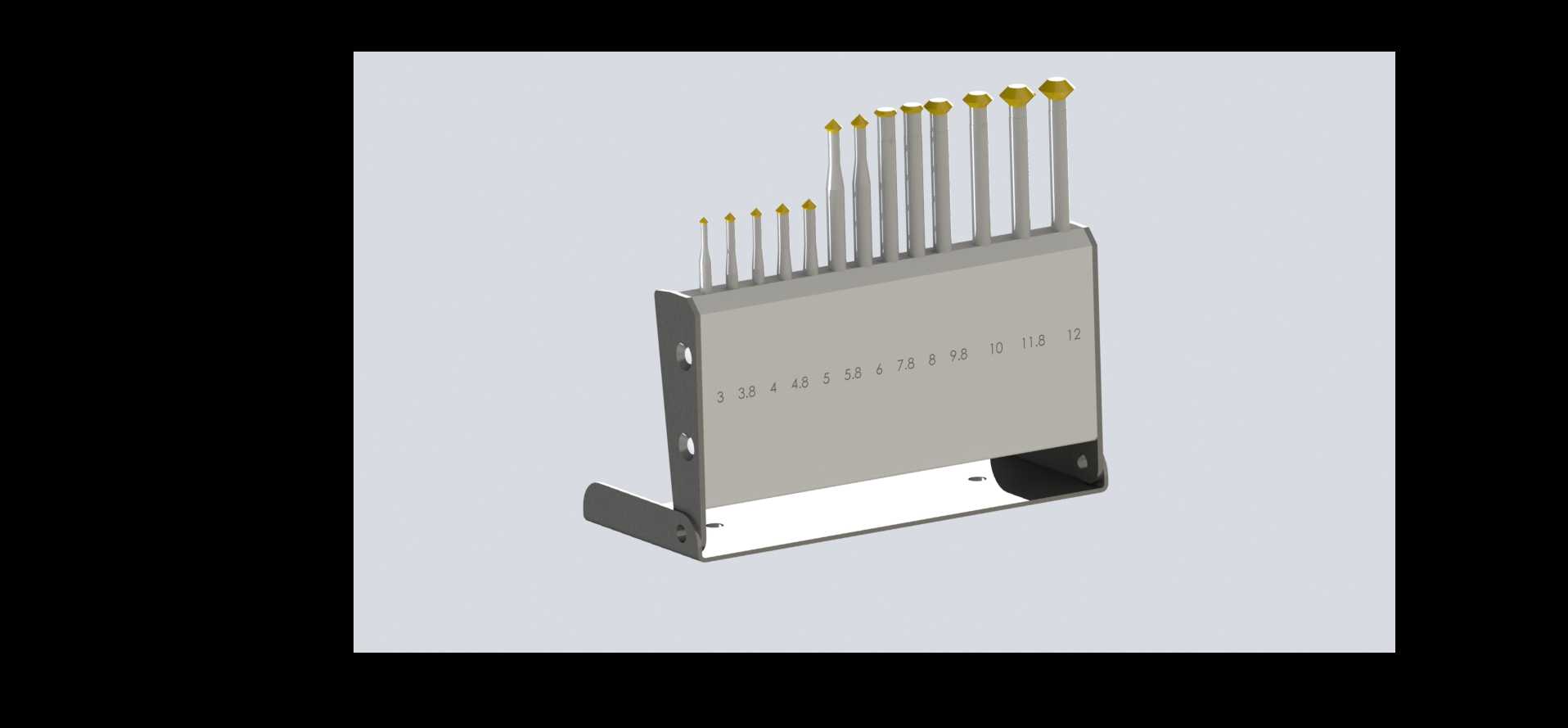

　　在精密机械加工的孔加工工序里，这类阶梯排布的定位槽钻组，主要解决小批量多规格孔位的同轴度、位置度一致性问题，常见于仪器仪表壳体、小型传感器安装座、精密钣金件的定位槽与安装孔加工场景，替代单支钻头反复换刀、对刀的低效操作，也能避免多工序装夹带来的累计误差。整套钻具的底座采用带安装耳的斜置式结构，底座上的刻度标识对应每一支钻头的加工直径范围，从最小的0.5mm规格到最大的3.2mm规格依次排布，钻头尾部的黄色限位环是深度定位结构，加工时不需要反复调整钻床行程，靠限位环贴合工件表面即可控制钻孔深度，避免钻穿薄壁工件或者深度不足的问题。从设计逻辑上看，斜置排布的结构首先是缩小了整套工装的横向占用空间，

　　常规并排排布的钻组如果要容纳12支不同规格的钻头，横向长度会超过200mm，而斜置阶梯排布的结构整体横向尺寸控制在120mm以内，安装在小型台钻的工作台上不会和夹具、送料结构产生干涉；其次斜置角度设置为15度，这个角度是经过实际加工验证的，换钻时操作人员的手部不需要过度偏转就能拿到对应规格的钻头，比水平排布的结构操作舒适度更高，也能减少钻头之间的磕碰，保护硬质合金钻头的切削刃。底座底部的滑槽结构是快装设计，和台钻工作台上的T型槽匹配，安装时只需要拧动侧边的锁紧拨块就能完成固定，不需要额外的压板螺栓，换型时间比传统工装缩短70%以上。钻头的夹持部分采用弹簧钢卡簧结构，每一支钻头对应独立的卡簧位，更换磨损钻头时只需要向外拔出旧钻头，

　　插入同规格新钻头就能自动卡紧，不需要拆卸整套工装，日常维护的效率很高。在实际使用场景中，这类钻组多用于仪器仪表生产车间的小零件孔加工，比如传感器外壳上的定位槽、安装螺纹底孔、泄压小孔等加工工序，因为这类零件的孔位直径规格多，但单批次加工量不大，如果采用加工中心自动换刀的方式，设备占用成本高，用这类组合式定位槽钻组配合小型台钻，一个操作人员就能同时照看2-3台设备，加工成本能降低60%左右。设计时需要重点关注的尺寸边界包括：底座的两个安装耳中心距为90mm，安装孔直径为8.5mm，适配常规台钻的工作台安装孔位；底座整体高度为45mm，斜置面的垂直高度差为18mm，保证最长的钻头伸出后不会和底座底部产生碰撞；

　　每支钻头的伸出长度根据直径不同做了差异化设置，小直径钻头伸出长度更长，避免加工时底座和工件凸起结构干涉，大直径钻头因为切削扭矩更大，伸出长度更短，提升装夹刚性，减少钻孔时的振刀问题。钻头尾部的限位环采用聚氨酯材质，接触工件表面时不会刮伤工件已加工表面，同时能起到缓冲作用，避免钻头快速进给时撞刀崩刃。整套结构没有复杂的传动部件，纯机械结构的可靠性很高，在车间常规润滑维护下，使用寿命能达到3年以上，不需要频繁更换易损件。在孔加工精度控制上，每一个钻头的安装孔和底座底面的垂直度公差控制在0.02mm以内，保证钻孔的垂直度满足IT7级精度要求，对于仪器仪表类零件的安装孔位来说，这个精度完全能满足装配要求，不需要后续的铰孔修正工序。另外底座上的刻度标识采用激光蚀刻工艺，长期使用不会磨损，操作人员能快速识别对应规格的钻头，减少拿错钻头的概率，避免加工出不合格的孔位。在加工较硬的不锈钢工件时，可以配合冷却管路使用，底座侧边预留了冷却管安装位，不需要额外加装支架，切削液能直接对准切削区域，提升钻头的使用寿命和孔壁的表面质量。
