光纤阵列定位夹持工装结构设计

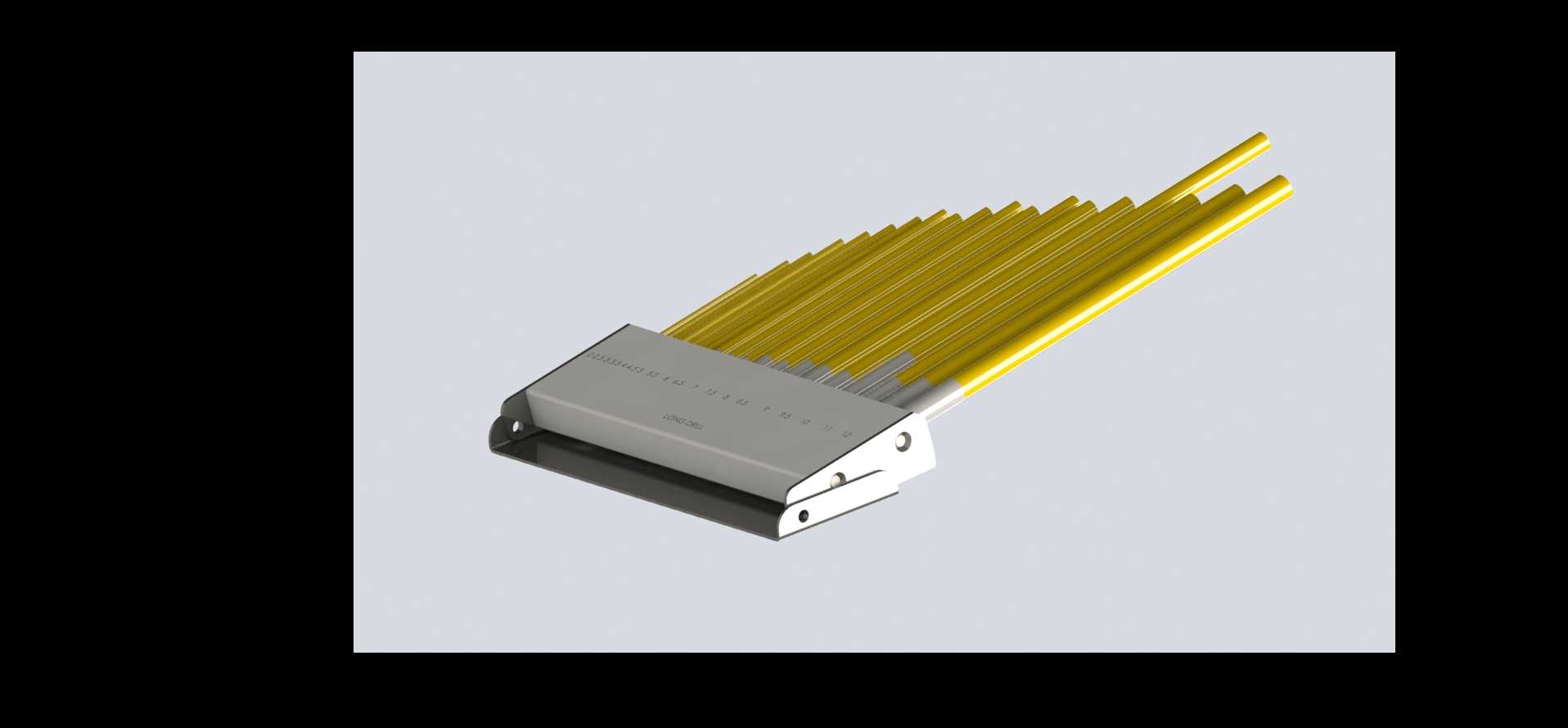

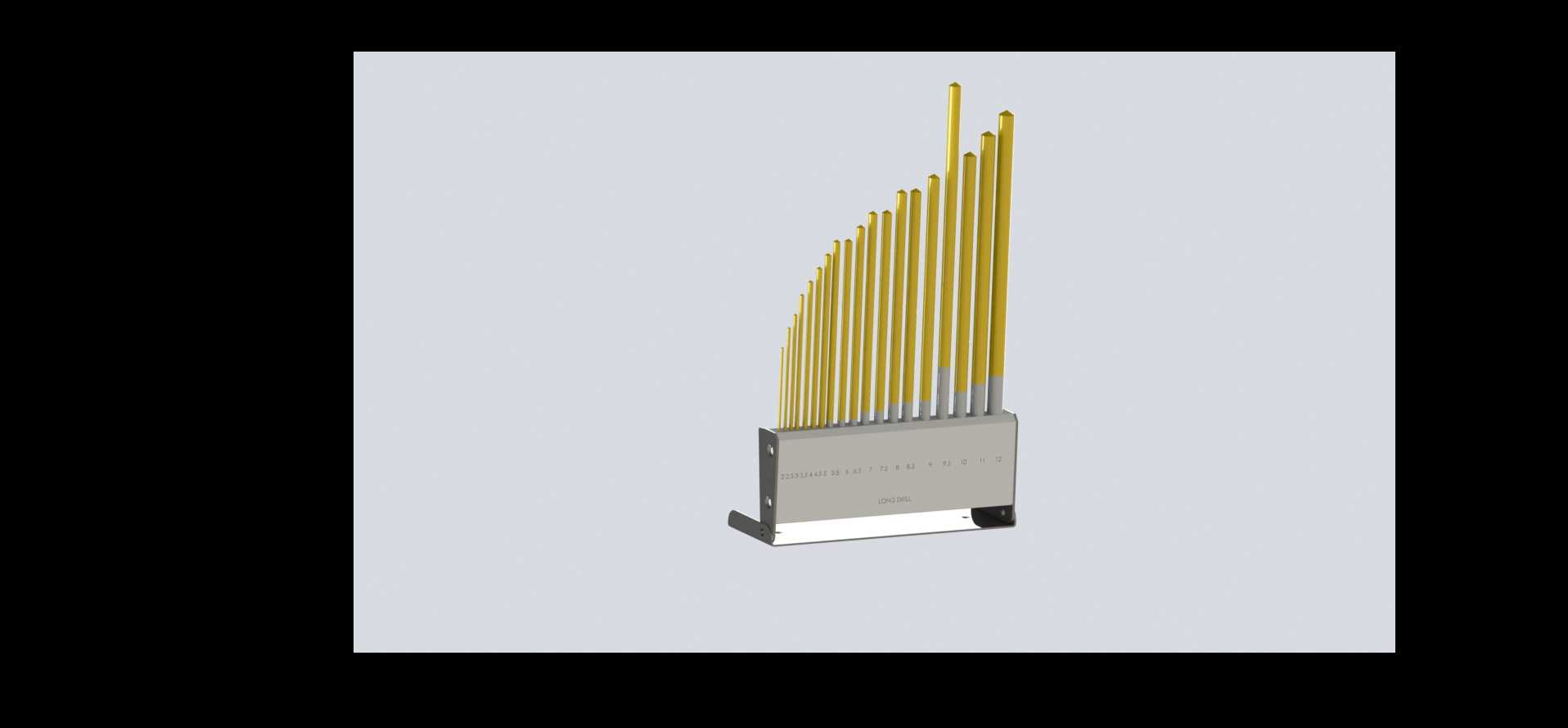

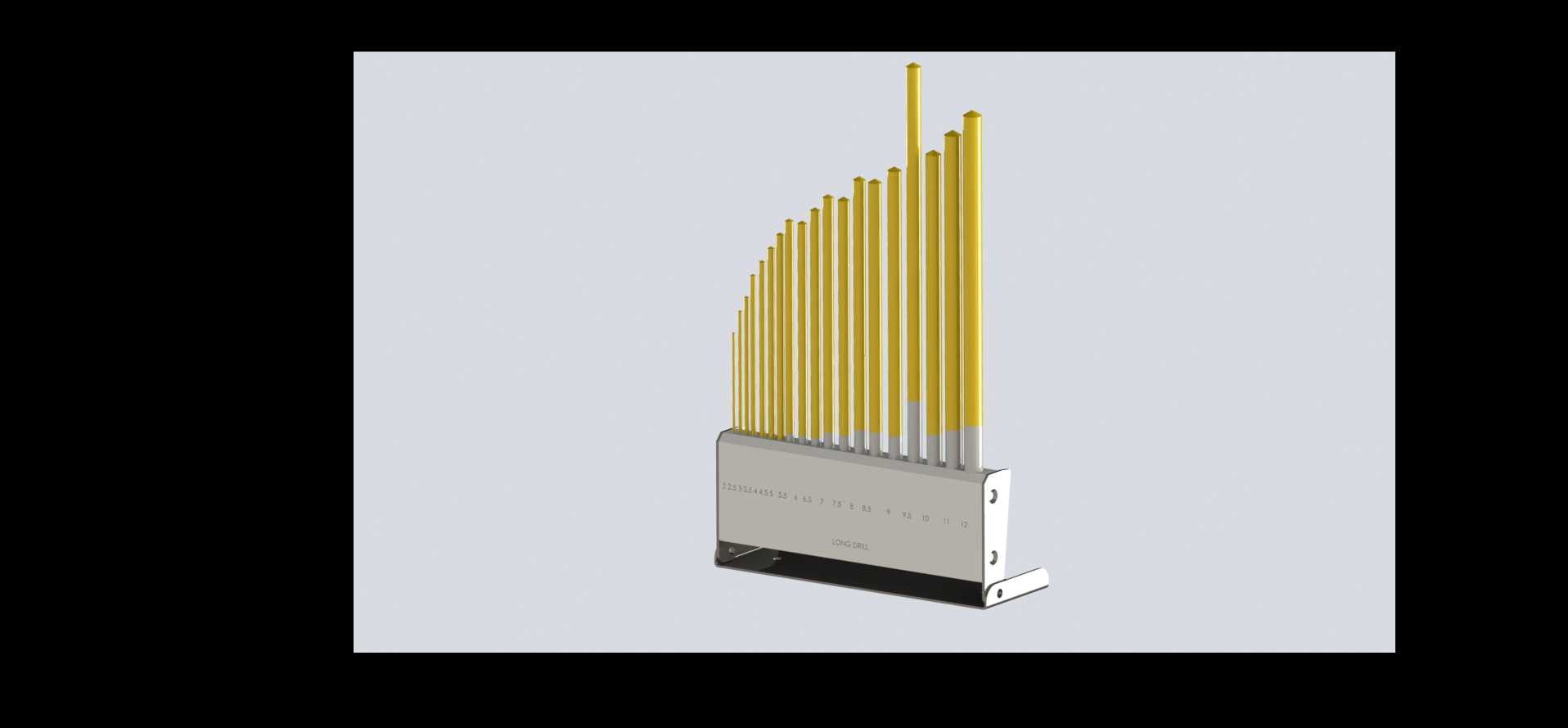

　　在光电传感、精密光学检测类设备的装配环节，多根光纤的平行度、伸出长度一致性直接决定传感信号的采集精度，这类场景下对光纤排布的定位精度要求往往达到微米级，常规的点胶固定、手工排布方式很难满足批量装配的一致性要求，很容易出现光纤歪斜、伸出长度参差不齐的问题，最终导致传感单元的信号接收角度出现偏差，直接影响整套检测设备的测量稳定性。这款定位夹持结构正是针对这类批量光纤排布的装配需求设计，核心作用是在光纤阵列组装、点胶固化的全过程中，为每一根光纤提供独立的定位槽约束，保证整排光纤的平行度误差控制在装配允许范围内，同时统一所有光纤的伸出长度基准，避免单根光纤出现轴向窜动。从结构设计逻辑来看，主体采用分体式压合结构，

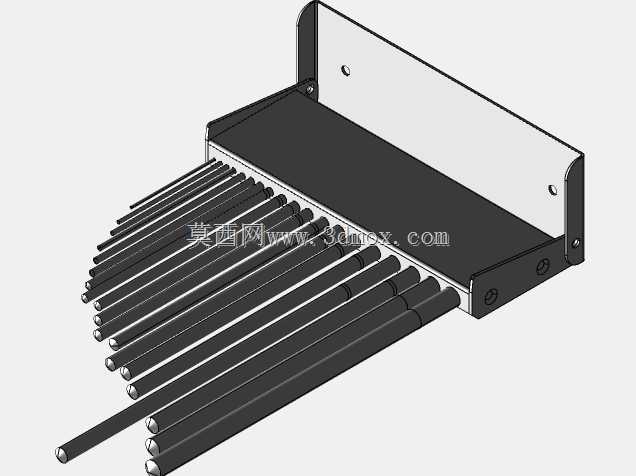

　　底座部分加工有等间距排布的V型定位槽，槽距根据常用光纤的外径匹配设计，能够保证每根光纤嵌入槽内后不会出现径向偏移，上盖部分采用带弹性压边的结构，压合后不会对光纤外皮造成压损，同时能提供足够的压紧力，避免点胶固化过程中光纤出现移位。底座尾部设计有定位挡边，装配时可以将所有光纤的端部顶靠在挡边上，一次性完成所有光纤的轴向定位，不需要逐根调整长度，能大幅提升装配效率。底座两侧设计有铰接式锁紧结构，压合上盖后可以通过侧边的卡扣快速锁紧，不需要额外的紧固件，操作时可以单手完成开合，适合产线批量装配的操作节奏。安装边界方面，整个结构的底部设计有两个定位安装孔，可以直接固定在装配工站的工作台面上，也可以适配小型滑台的安装接口，

　　作为自动化装配工位上的光纤定位载具使用；整体外形采用窄长式设计，宽度方向的尺寸控制在较小范围内，不会占用过多的工作台空间，同时可以根据需要排布的光纤数量，灵活调整底座的长度，适配16芯、32芯等不同规格的光纤阵列装配需求。实际应用中，这类定位结构除了用于光电传感器的光纤阵列装配，还可以用于光纤通讯器件的生产组装、光学检测设备的探头制作等场景，相比传统的手工排布方式，能将光纤的平行度误差降低一个数量级，同时将单组光纤阵列的装配时间缩短六成以上。结构的边角位置都做了倒角处理，避免操作过程中划伤光纤外皮或者操作人员的手部，压合面的粗糙度控制在合理范围内，既不会因为过于光滑导致压合后光纤打滑，也不会因为粗糙度过高磨损光纤表层。在选材方面，

　　这类定位结构通常采用硬质铝合金加工，表面做阳极氧化处理，既能保证结构的刚性，长期使用不会出现定位槽变形，也能减轻整体重量，方便在不同工站之间转移使用；部分需要更高耐磨性的场景下，也可以采用不锈钢材质加工，适配高频次的开合使用需求。设计过程中特意将V型槽的深度设置为光纤直径的三分之二，既可以保证光纤嵌入后不会从槽内脱出，也能避免压合上盖后光纤被过度挤压导致形变，影响光信号的传输效率；侧边的锁紧卡扣采用过盈配合设计，锁紧后不会因为轻微的碰撞出现松脱，同时解锁时只需要轻按卡扣端部即可打开，不需要使用额外的工具。底座前端的出纤位置设计有导向斜角，光纤伸出后不会被底座的锐边折损，能保证光纤在伸出位置的弯曲半径符合传输要求，避免出现光信号损耗过大的问题。
