多针式定位球训练传感组件结构设计

　　在精密定位训练、微小位移检测类的实训与工业检测场景中，这类多针接触式定位组件是核心的接触传感执行部件，常被用于定位精度训练平台、微小工件位置校验工位、探针式检测治具当中，承担接触信号触发、位置偏差反馈的核心作用。不同于普通的单针接触探头，该组件采用多根平行排布的镀金接触探针设计，每根探针都具备独立的伸缩行程，能够在接触存在平面度误差、角度倾斜的被测面时，通过不同探针的伸缩量差反馈接触面的姿态偏差，这也是其适配定位球训练场景的核心优势——训练过程中，定位球接触不同探针时触发的信号差，可以直观反馈接触位置的偏移量，帮助操作人员快速掌握定位对位的精度控制逻辑。

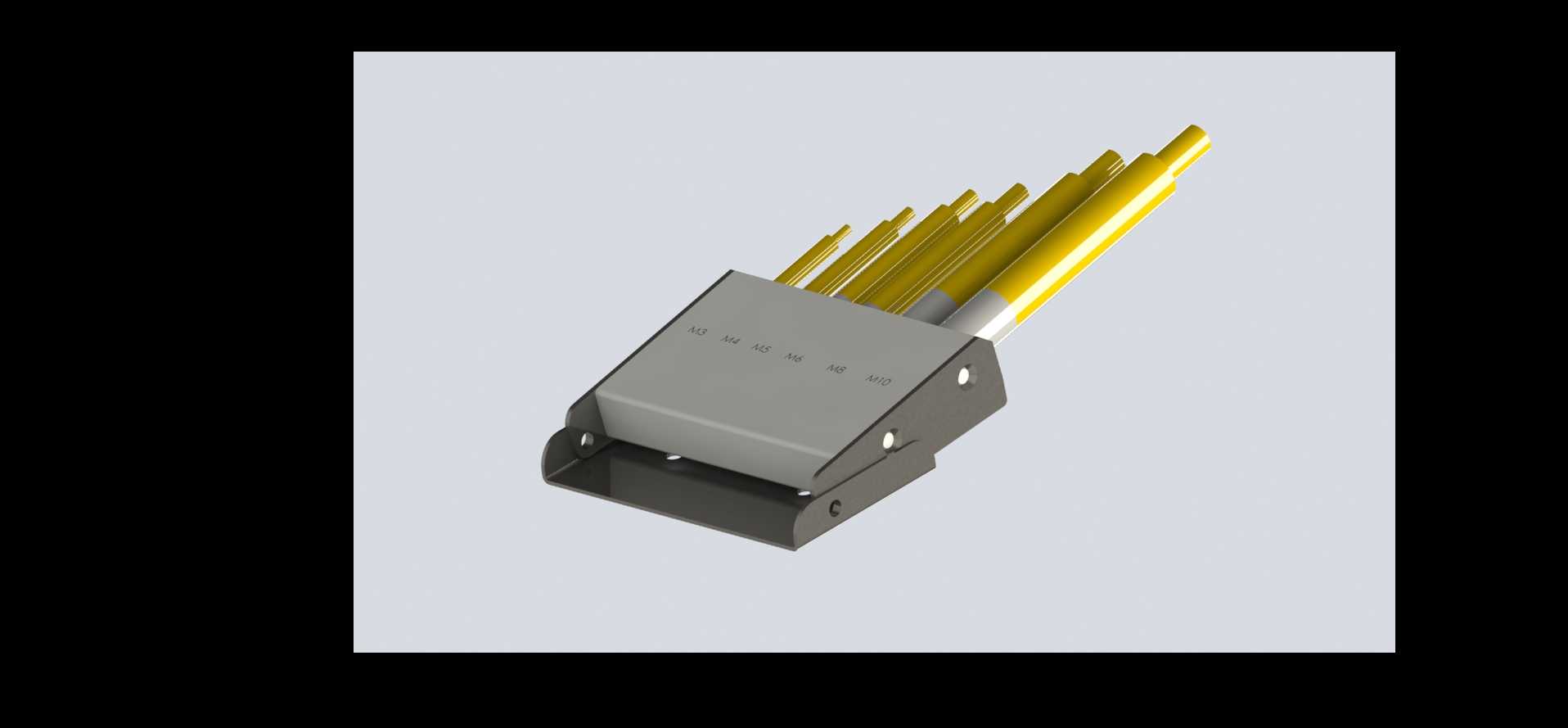

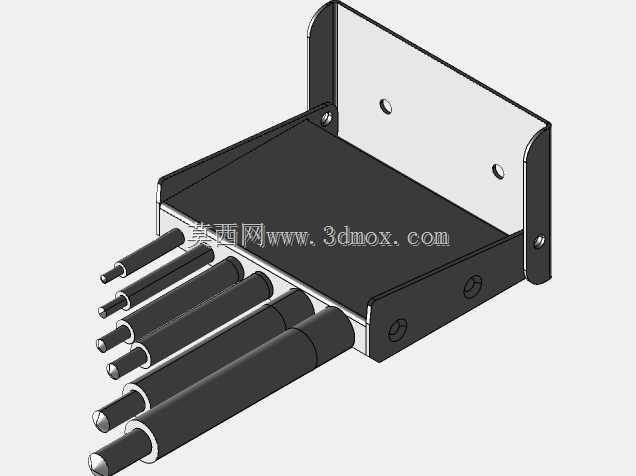

　　从结构设计思路来看，该组件整体采用分体式装配结构，主体基座采用硬质铝合金铣削成型，表面做哑光阳极氧化处理，既保证基座的结构刚性，避免多针排布时出现基座形变导致的探针同轴度偏差，也能通过氧化层实现探针之间的绝缘隔离，防止多通道信号出现串扰。基座侧面设计有两个对称的沉头安装孔，安装孔位的中心距经过严格公差控制，适配标准治具安装板的孔位规格，安装时可以通过沉头螺钉直接固定在训练平台或检测工位的安装面上，不需要额外设计转接件，降低治具集成的设计成本。基座前端设计有L型的防护挡边，挡边与基座主体之间预留0.2mm的装配间隙，既可以对探针的伸出端形成侧向防护，避免探针受侧向力出现弯折，也不会干涉探针的正常伸缩行程。

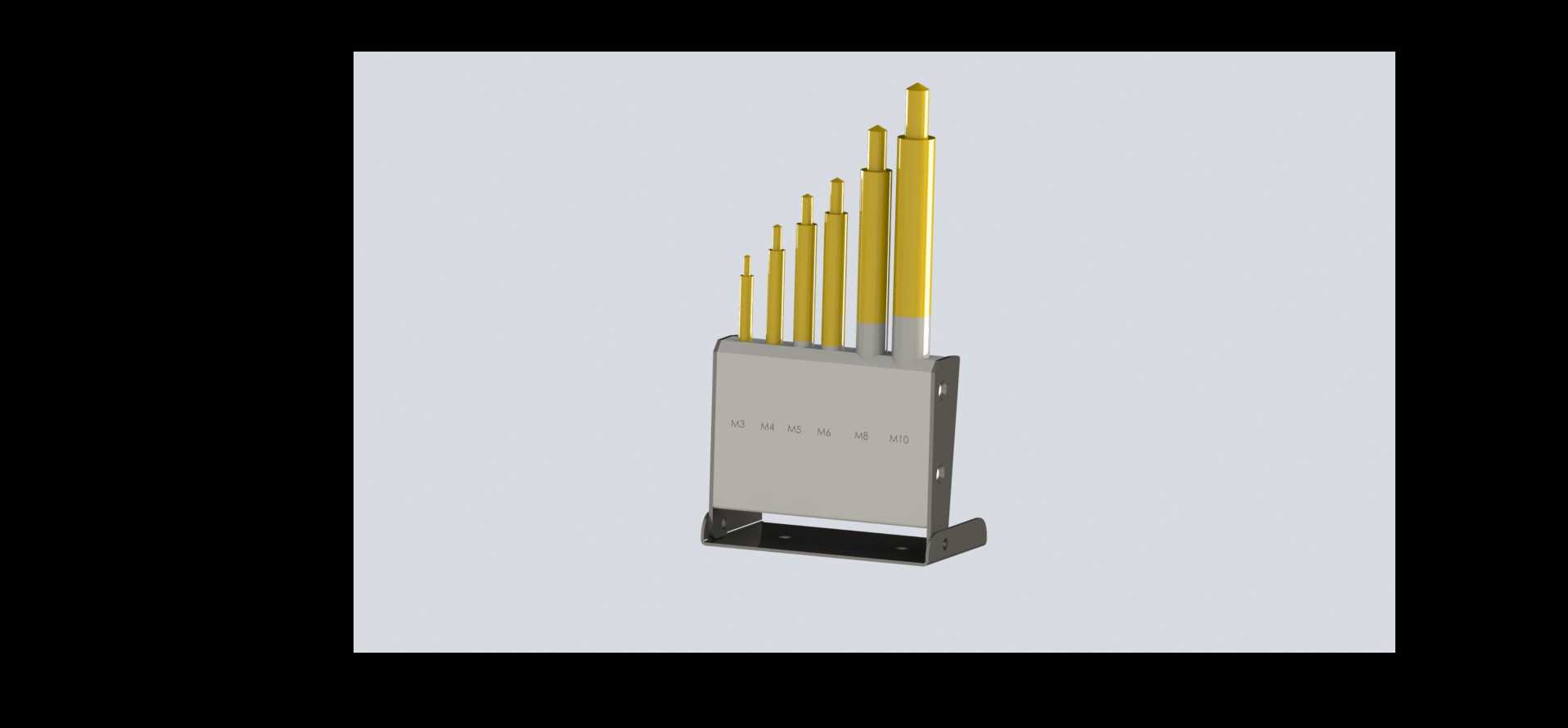

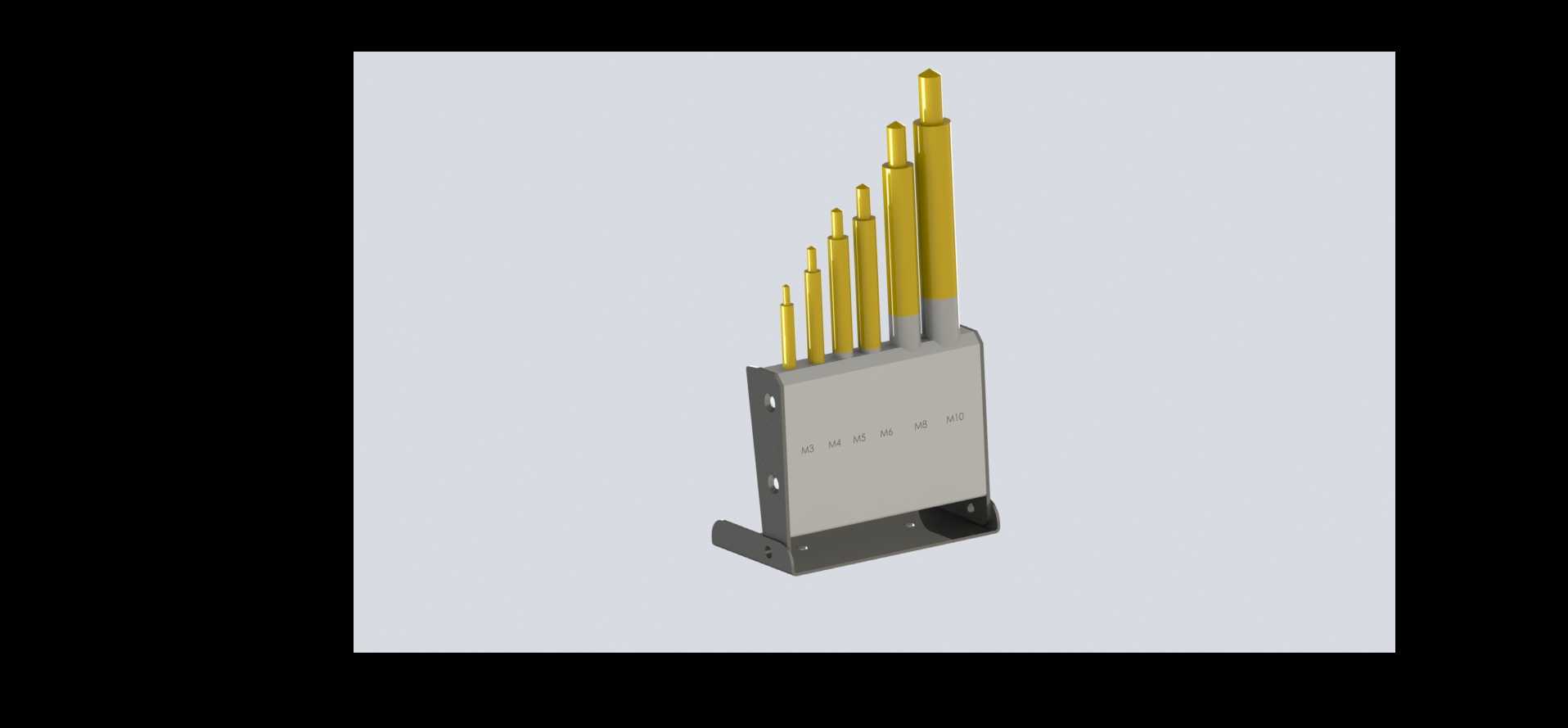

　　探针部分采用黄铜基体镀金工艺，探针尾部设计有预压弹簧结构，单根探针的额定伸缩行程为3mm，触发压力控制在0.8N-1.2N之间，既保证接触时能够稳定触发信号，不会因为压力过小出现误触发，也不会因为压力过大对被测的定位球表面造成压痕损伤。多根探针按照阶梯式高度排布，最外侧探针与中心探针的高度差为1.5mm，这种排布方式可以在定位球接触组件时，通过不同探针的触发顺序判断接触的切入角度，在定位训练场景中，能够给训练者提供更丰富的位置反馈信息，帮助训练者快速修正对位偏差。探针与基座的配合孔采用H7公差等级加工，孔壁做抛光处理，表面粗糙度控制在Ra0.8以下，保证探针伸缩过程顺滑无卡滞，长期使用不会出现磨损掉屑的问题。

　　从安装边界尺寸来看，该组件的主体基座外形尺寸为长28mm、宽18mm、高12mm，探针完全伸出时整体总高度为32mm，探针完全压缩时整体总高度为29mm，安装时需要在安装板上预留深度不小于3mm的沉孔空间，用于容纳探针尾部的弹簧结构。组件的出线端设计在基座的后侧，采用焊盘式接线结构，每个探针对应独立的接线焊盘，焊盘间距为2mm，适配标准的IDC排线压接，接线后可以通过热缩管做绝缘防护，避免接线端出现短路问题。在实际集成使用时，该组件的安装平面度要求控制在0.05mm以内，安装面与定位球的运动轴线垂直度偏差不超过0.1°，否则会出现部分探针提前触发、部分探针无法接触的问题，影响检测与训练的精度。

　　在实际应用场景中，这类组件除了用于定位球操作训练平台之外，还可以集成在小型工件的在位检测工位上，比如精密五金件的装配位置校验、微型连接器的pin针高度检测等场景，依靠多探针的接触差实现快速的位置判断。相比视觉类的定位检测方案，这种接触式组件不受环境光线、工件表面反光的影响，检测响应速度可以达到微秒级，在近距离高精度的定位场景中稳定性更强，而且整体结构简单，后期维护只需要更换弯折或磨损的单根探针即可，维护成本远低于视觉检测方案。设计过程中，针对探针的防转结构做了优化，每根探针的尾部都设计有扁位结构，与基座孔内的扁槽配合，避免探针伸缩过程中出现转动，保证探针头部的接触球面始终正对被测方向，长期使用不会因为探针转动导致接触位置偏移。基座与防护挡边之间采用卡扣加微量厌氧胶的方式固定，不需要额外的螺钉连接，整体结构更紧凑，也避免了螺钉突出对周边安装空间的占用，适配狭小空间内的安装需求。
