阵列式定位球训练工装结构设计

　　在精密装配、视觉检测标定、机器人抓取示教这类对定位精度要求严苛的作业场景里，这类阵列式定位训练工装是一线调试、操作人员做精度校准、动作熟练度训练的常用辅助器具。日常产线调试阶段，新入职的装配操作工、机器人示教人员需要反复练习点位对位、抓取对位的操作手感，熟悉不同偏差量下的调整逻辑，这套工装就能提供标准化的训练基准，避免直接在量产工件上操作造成的工件磕碰、精度损耗问题。

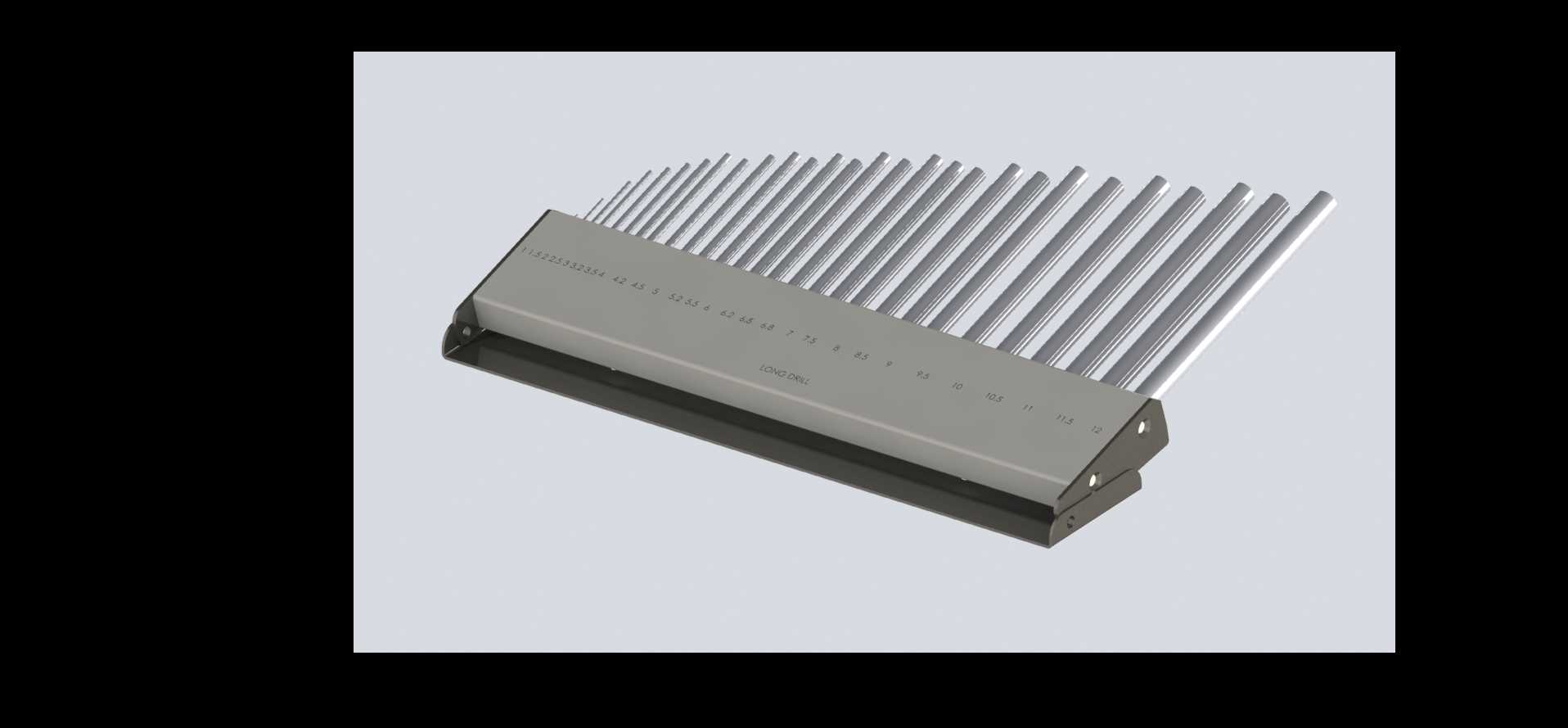

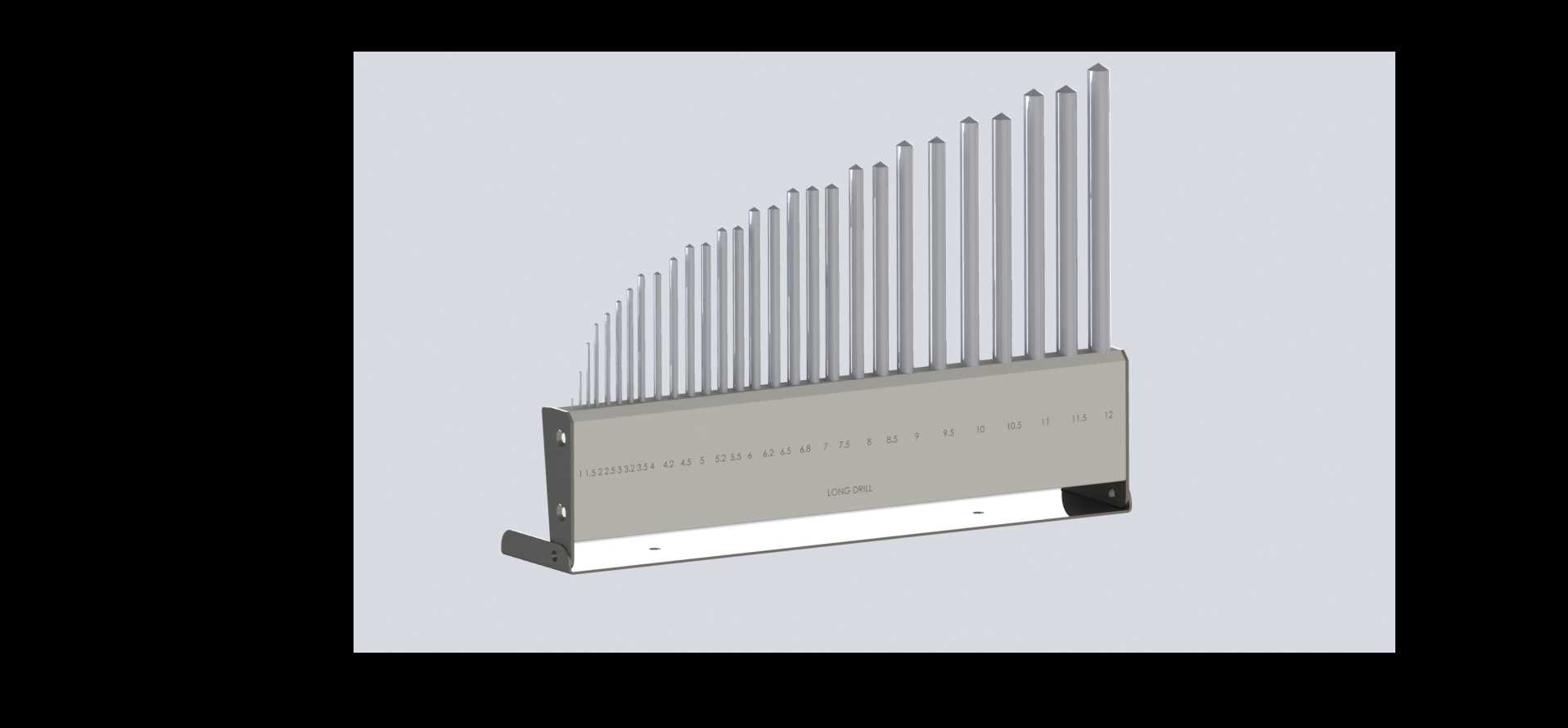

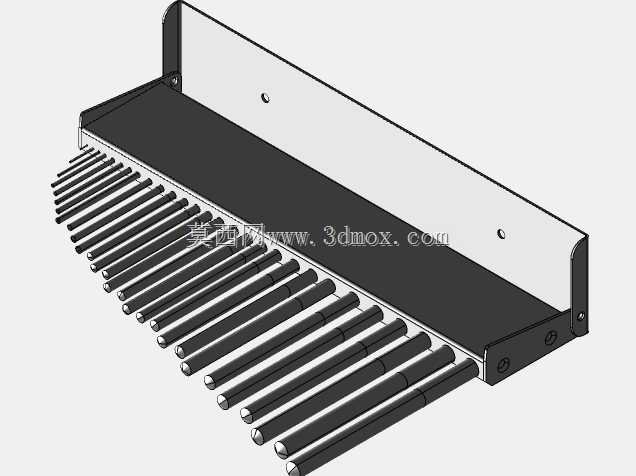

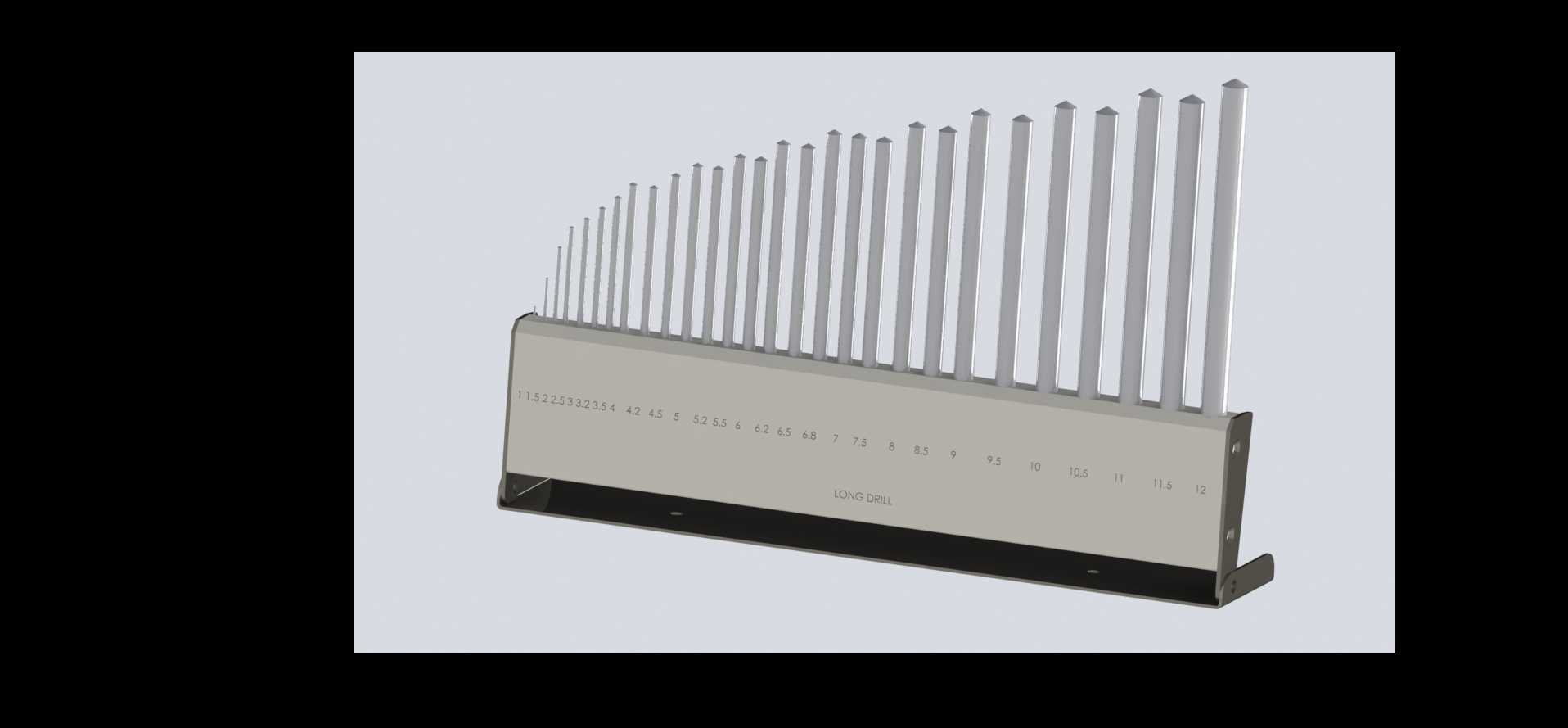

　　从结构设计逻辑来看，整套工装采用底座加阵列定位柱的组合形式，底座为一体化铣削成型的矩形基座，底部做了加厚的安装边，安装边上预留了沉头固定孔，可直接通过内六角螺栓固定在工作台面或者训练台架上，安装时需要保证基座上平面的平面度公差控制在0.02mm以内，避免基座倾斜导致所有定位柱的基准出现系统性偏差。基座上的定位柱采用等间距线性阵列排布，每根定位柱的圆柱度、端面与轴线的垂直度都做了严格的公差约束，柱体顶端做了小圆弧倒角，既避免训练对位时尖锐棱边划伤操作人员或者配套的定位套，也能在对位出现微小偏差时起到导向导入的作用。

　　实际使用过程中，操作人员可以手持配套的定位套或者带定位孔的模拟工件，从第一根定位柱开始逐次完成对位套入动作，从慢速对位逐步提升操作速度，训练手眼协调的精度与反应速度；也可以配合机器视觉系统，将这套工装作为标定靶件，调整视觉系统的坐标参数，验证视觉系统对不同位置点位的识别精度，排查视觉系统的线性度误差。整套工装的阵列排布长度可根据实际训练需求调整，常规配置下的阵列覆盖长度适配成年人站姿操作时的手臂活动范围，不需要操作人员频繁挪动身体就能完成全阵列的对位训练，降低长时间训练的疲劳感。

　　设计阶段需要重点考量定位柱与基座的连接可靠性，每根定位柱与基座的安装孔采用过盈配合压装，压装后要逐一检测每根定位柱的轴线垂直度，确保所有定位柱的轴线都垂直于基座安装基准面，相邻定位柱的中心距公差控制在±0.01mm，避免因为柱位偏差导致训练时出现误判。基座的侧面做了磨砂处理，既可以刻印刻度标识辅助操作人员判断对位偏差量，也能减少日常使用中的划痕残留，保持基准面的外观整洁。定位柱的材质选用耐磨轴承钢，表面做淬火处理提升表面硬度，长期反复套入摩擦也不会出现明显的磨损凹痕，维持整套工装的精度寿命；基座则选用优质铝合金材质，在保证结构刚性的前提下降低整体重量，方便工装的搬运与位置调整。

　　安装边界方面，整套工装的底部安装孔位间距适配常规工业工作台的T型槽间距，不需要额外加工转接板就能完成固定，基座底部做了0.5mm的浅凹槽设计，安装时可以在凹槽内嵌入密封橡胶条，避免台面上的切削液、灰尘进入基座与台面的贴合面，长期使用也不会出现贴合面锈蚀导致的拆卸困难问题。在视觉标定场景使用时，基座的哑光磨砂表面不会产生强光反射，避免视觉相机采集图像时出现过曝光斑，影响标定精度。针对不同的训练难度需求，还可以在定位柱顶端加装不同直径的定位球头，更换球头时不需要拆卸整套工装，直接通过柱端的螺纹连接就能快速替换，适配从入门级精度训练到微米级精度标定的不同使用需求。
