针排式定位训练工装结构设计

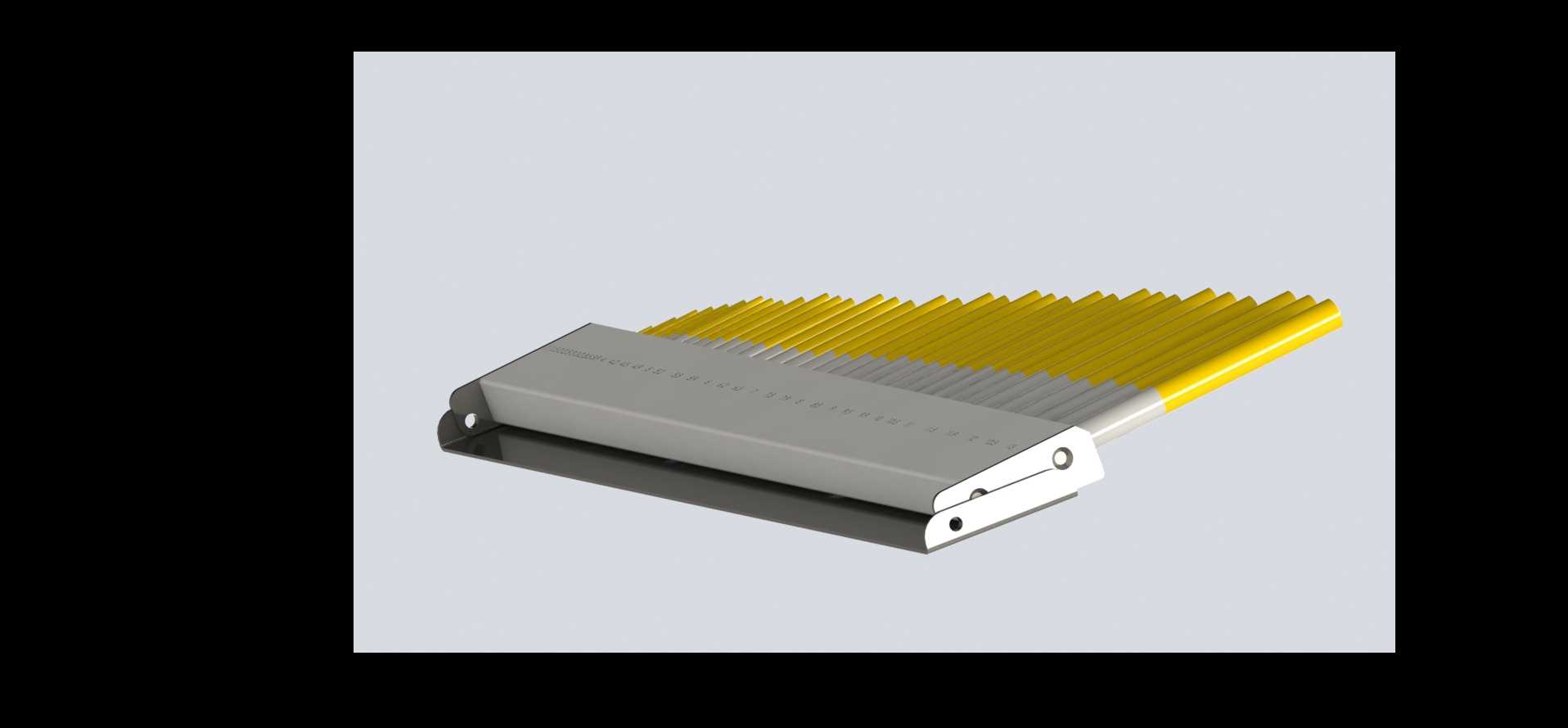

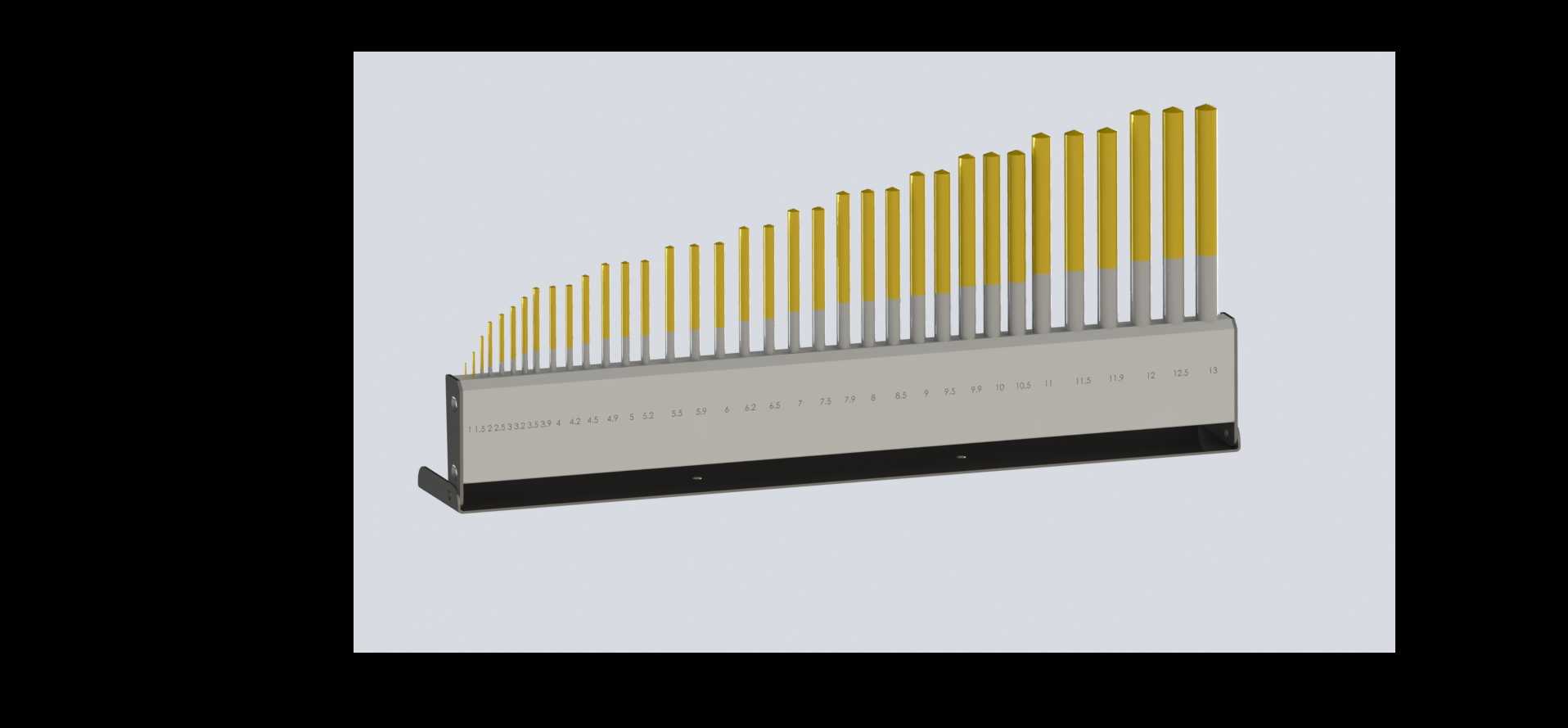

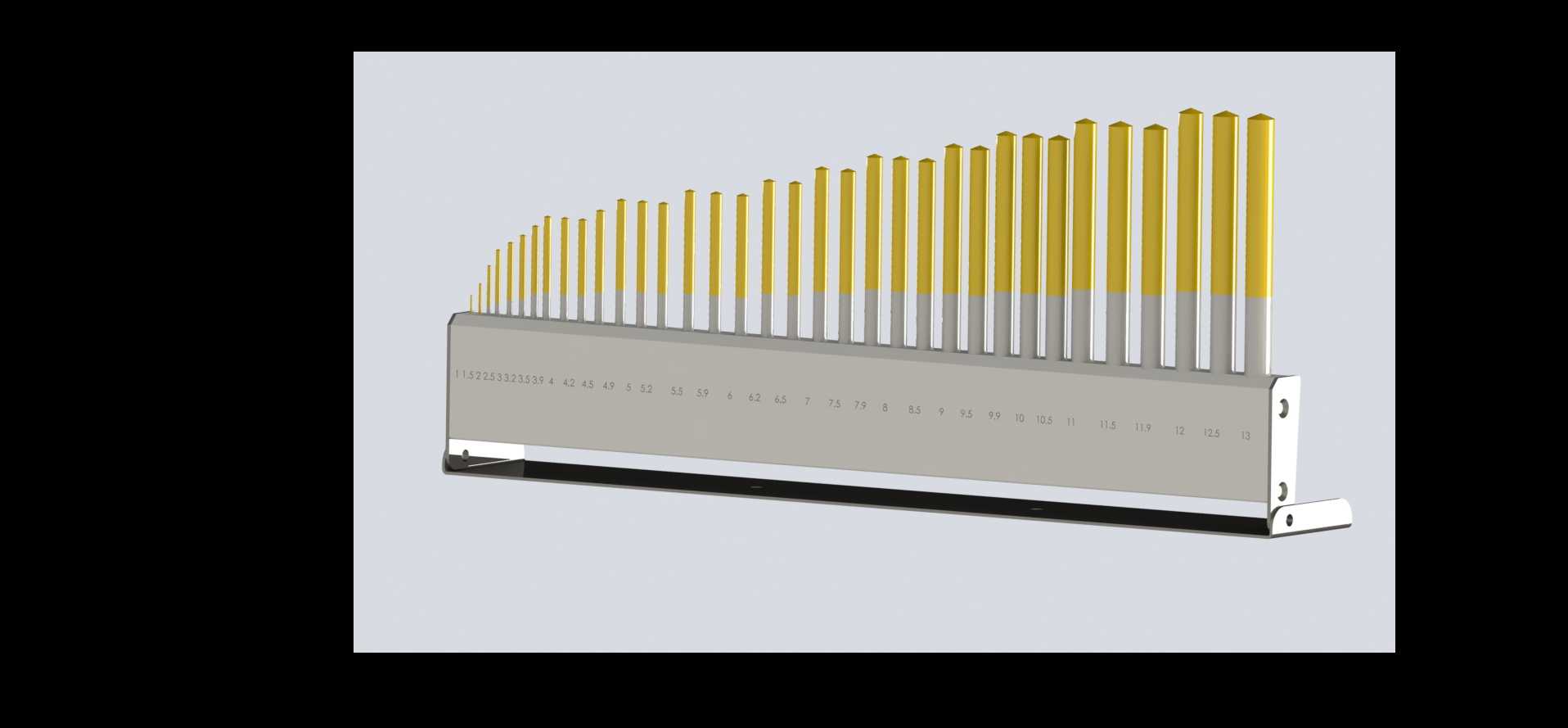

　　在精密装配操作技能训练场景中，这类针排式定位结构是常用的实操训练载体，主要用于帮助操作人员熟悉多针脚对位、平行度校准、小间隙插接配合的操作手感，也可作为自动化设备插装工位的模拟调试工装，用来验证视觉定位系统的识别精度、插装执行机构的行程匹配度。从结构组成来看，该装置主要分为基座承载段、针排固定段、铰接开合段三个核心部分，基座采用薄型金属板材折弯成型，底部设置平直安装面，可通过侧边的两个安装孔直接固定在训练台架或者调试工位的台面上，安装孔采用沉孔设计，固定后螺钉头不会突出基座表面，避免干涉针排的开合动作。针排部分采用等间距排列的细长金属针体，针体根部嵌入固定座的预置孔位中，通过注胶或者压装的方式实现牢固固定，

　　所有针体的伸出长度保持一致，端部做圆弧倒角处理，既避免训练操作时划伤操作人员，也能在对位插接时起到导向作用，相邻针体的间距公差控制在0.02mm以内，保证对位训练时能够精准反馈操作的偏差量。铰接结构设置在固定座的一端，采用销轴连接的方式实现针排固定座的翻转开合，开合角度限制在0到90度之间，方便在训练过程中更换不同间距、不同直径的针排组件，也便于清理针体缝隙中残留的杂物，铰接位置配合阻尼垫片，翻转时能够保持在任意角度停留，不会因为自重下落影响操作。设计过程中首先考虑的是操作训练的容错空间，针体采用弹性较好的合金钢材制作，当出现对位偏差导致针体受侧向力时，能够产生微量弹性变形而不会发生永久性弯折，降低训练过程中的耗材损耗；

　　基座与针排固定座之间预留0.5mm的间隙，避免开合过程中出现摩擦卡滞，固定座的表面做哑光氧化处理，减少训练环境光线反射对操作人员视觉判断的干扰。从安装边界来看，整个装置的总长度控制在180mm左右，宽度为60mm，闭合状态下总高度不超过35mm，占用台架的安装面积较小，可在同一训练台面上并排布置多个不同针距的同类型装置，满足不同难度等级的训练需求。在实际应用中，这类结构除了用于人工操作技能训练外，经过尺寸适配调整后，也可直接应用在小型连接器生产、线束插装工位的定位治具中，依靠等间距排列的针体作为定位基准，保证插接件的对位精度；设计时特意将针排部分设置为可更换结构，只需要松开铰接端的锁紧螺钉，就可以快速更换不同针数、

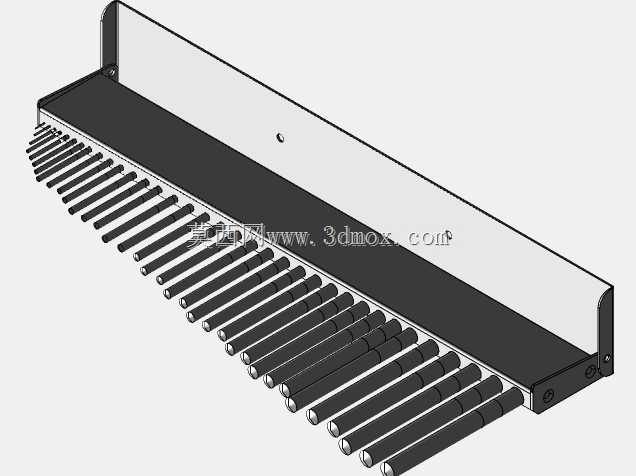

　　不同针径的针排组件，无需更换整个基座，大幅提升了装置的复用性。结构受力方面，基座的折弯边设置了加强压筋，提升整体的抗变形能力，即使在频繁开合、多次对位插接的使用场景下，基座的安装平面度也能长期保持在0.03mm以内，不会因为基座变形导致针排平行度超差；铰接销轴采用不锈钢材质，配合铜质衬套，长期使用也不会出现锈蚀磨损导致的旷量，保证针排翻转后的位置重复精度。在三维建模过程中，针体部分采用阵列特征快速生成，通过调整阵列的间距、数量参数就可以快速衍生出不同规格的同系列结构，基座部分的折弯特征按照实际钣金加工的工艺参数设置折弯半径、止裂槽位置，保证建模完成后导出的加工图纸可以直接用于生产制造，不需要二次调整工艺参数；开合位置的限位结构直接集成在基座的折弯边上，不需要额外加装限位零件，减少了整体的零件数量，降低装配复杂度。
