多接口固定式埋孔连接传感组件

项目分类:传感器 发布时间:2022-03-03 ID:569760
  • 多接口固定式埋孔连接传感组件
  • 多接口固定式埋孔连接传感组件
  • 多接口固定式埋孔连接传感组件
  • 多接口固定式埋孔连接传感组件

  在工业传感信号采集、设备状态监测的现场布线场景里,这类带固定埋头孔的多接口连接组件,是解决传感端与主控端信号稳定传输、避免接线端受外力拉扯松脱的核心结构件。不少现场运维人员都遇到过这类问题:设备运行时的持续振动、检修时的线缆拖拽,很容易让普通直插式传感接线头出现退针、接触不良,轻则信号跳变导致监测数据失真,重则触发设备误停机,影响整条产线的运行节奏,而这类带埋头固定结构的连接组件,正是针对这类现场痛点做的结构优化。从实际安装场景来看,这类组件常被用在机床主轴振动监测、输送线物料到位传感、自动化设备工位状态检测的布线节点上,安装时通过埋头孔将组件本体固定在设备侧壁、安装支架的预设沉台面上,

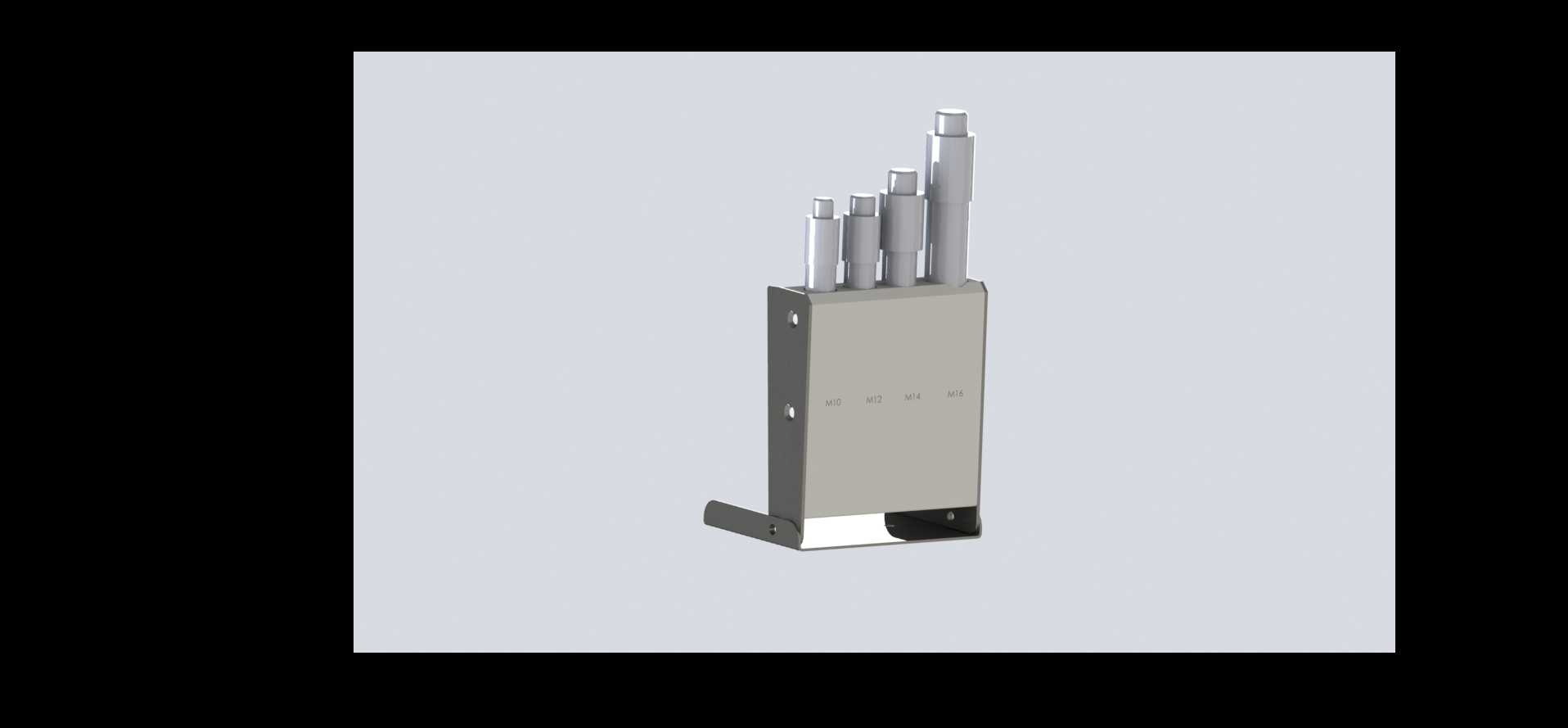

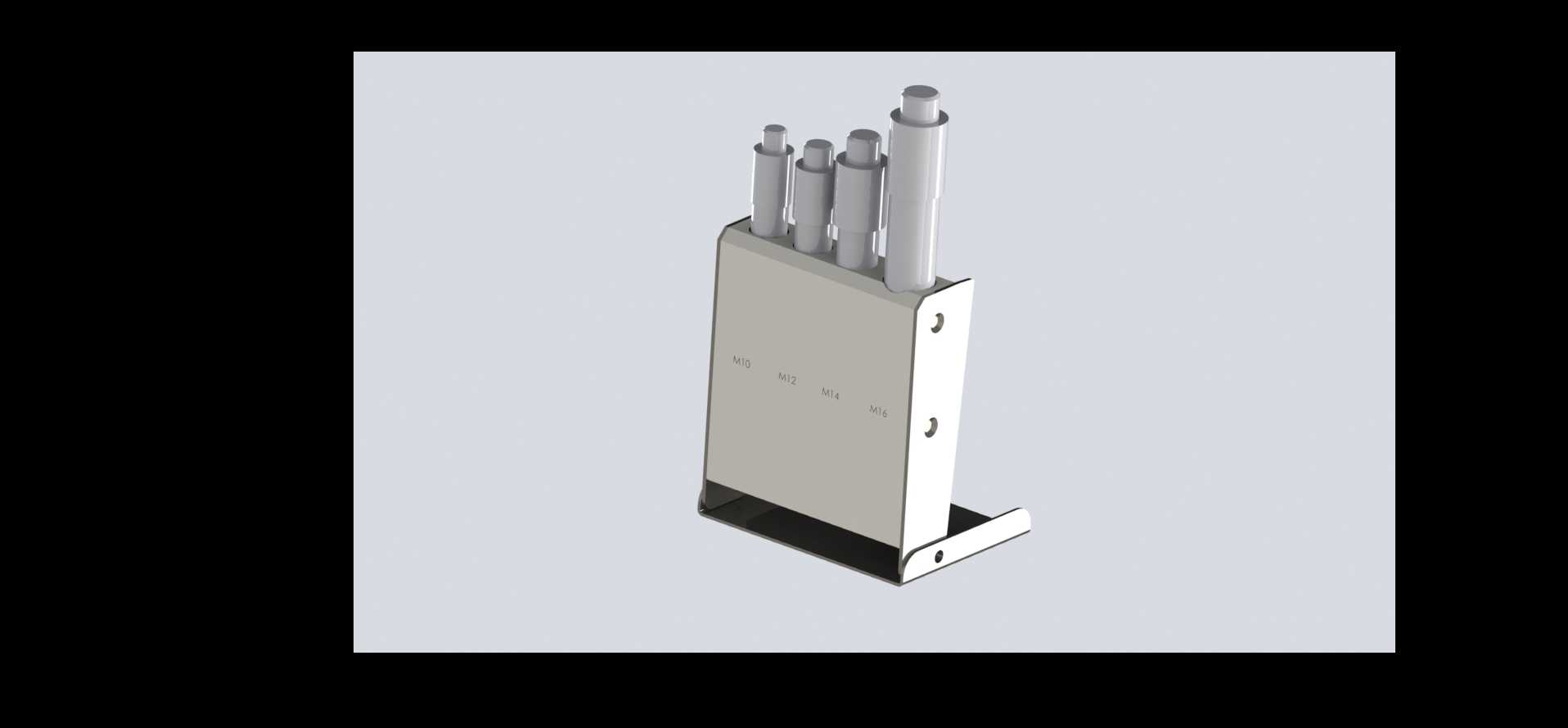

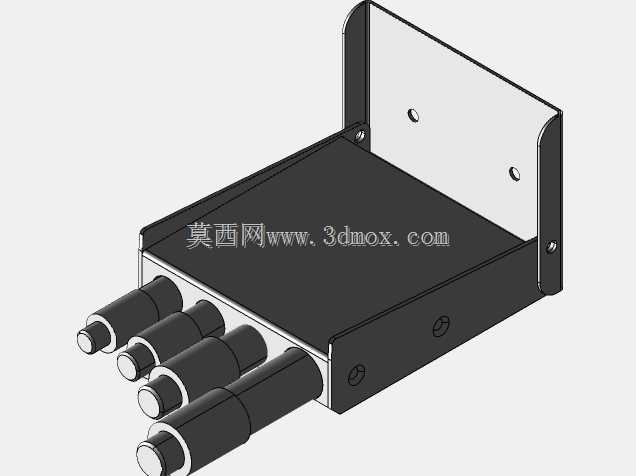

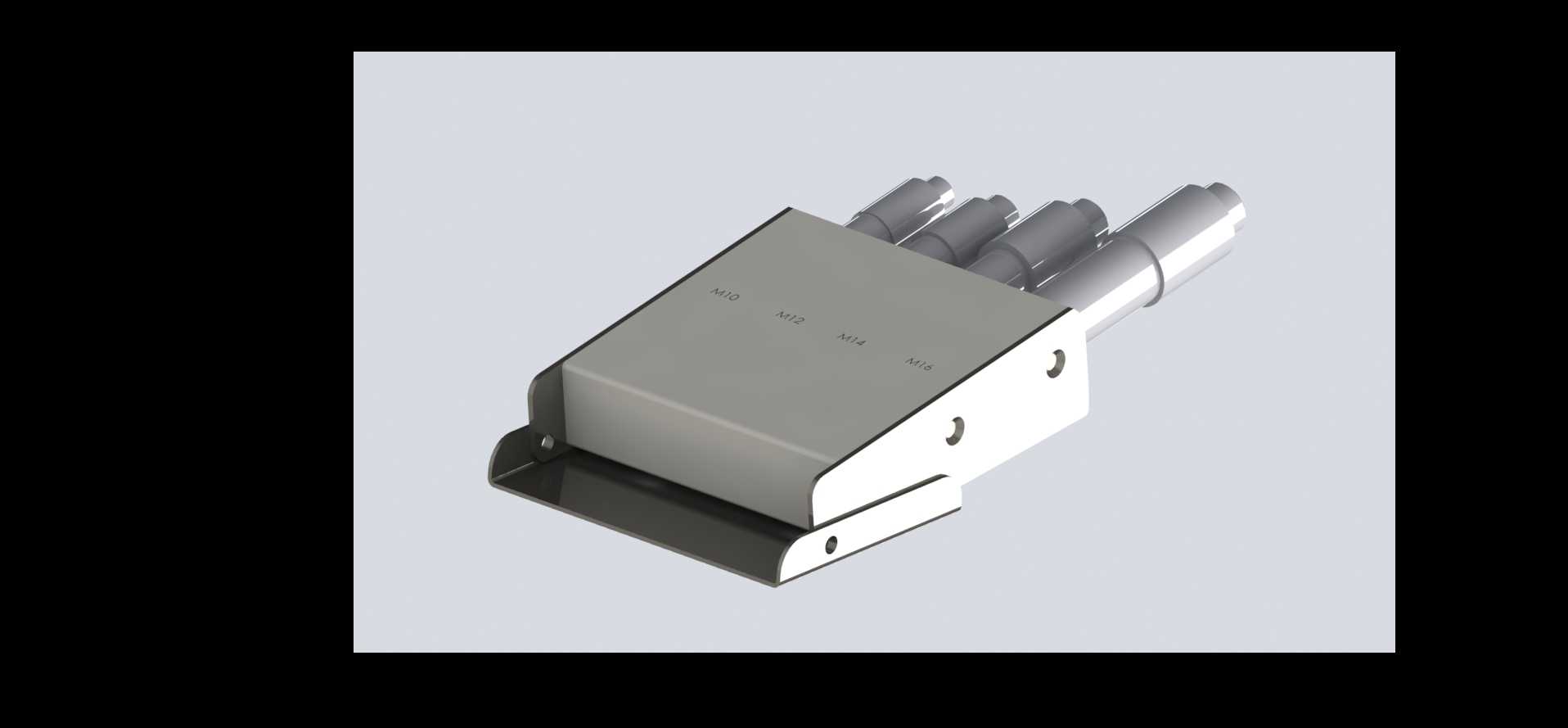

  埋头孔的设计能让固定螺丝的头部完全沉入组件本体的安装面内,不会突出于安装平面,既避免了螺丝突出剐蹭周边线缆、检修人员衣物,也能让组件与安装面完全贴合,不会因为螺丝头部的间隙导致组件在振动环境下出现松动偏移。从结构设计思路上看,组件本体采用了折边式金属壳体,主体安装面为平整矩形结构,侧边延伸出带安装孔的折边,埋头孔就设置在折边与主体衔接的位置,这种折边结构一方面能提升壳体的整体刚性,避免多线缆插接时壳体受力变形,另一方面也能让安装固定点与接口插接区域保持合理间距,不会因为固定螺丝的锁紧力导致接口内的插针出现错位。接口端采用了多通道并排布局,四个圆柱形接口沿壳体斜向排布,每个接口的内径尺寸匹配常用的工业传感线缆接头,

  接口根部做了圆弧过渡强化,避免线缆反复弯折时接口根部出现应力断裂。壳体表面做了哑光金属处理,既可以在车间多油污、多粉尘的环境下减少污渍附着,也能避免金属表面反光干扰周边光电传感器的检测精度。从安装边界尺寸来看,组件主体的矩形壳体长宽比例约为2:1,厚度控制在常规工业接线组件的通用尺寸范围内,安装时需要在安装面上预留出比壳体轮廓单边大3mm的操作空间,方便插接线缆时的手部操作,埋头孔的孔位间距符合通用工业安装孔距标准,可以直接适配市面上多数传感安装支架、设备侧壁的预设孔位,不需要额外重新打孔调整。在实际使用中,这类组件的内部可以集成信号转接端子,将前端多个传感器的信号线汇总后通过统一的输出端接入主控柜,减少现场布线的线缆数量,

  埋头固定结构的另一个优势是,当需要拆卸组件进行检修时,松开固定螺丝后可以直接将组件从安装位取下,不会因为螺丝头部卡滞在沉台内导致拆卸困难,尤其是在设备内部狭窄的安装空间里,这种无突出结构的设计能大幅降低检修的操作难度。不少结构设计人员在做传感布线方案时,容易忽略接线固定件的结构细节,比如采用普通外露螺丝固定的接线盒,在设备长期运行后螺丝容易积灰、被油污粘连,后续拆卸时很容易出现滑丝,而埋头孔的结构能将螺丝头部完全收纳在孔内,配合孔内的微小沉台间隙,可以减少油污、粉尘直接附着在螺丝头部的概率,提升长期使用后的维护便利性。另外,组件的金属壳体本身具备一定的电磁屏蔽能力,固定安装后与设备金属面可靠接触,能将壳体上的感应静电直接导到设备接地端,减少周边变频器、伺服电机产生的电磁干扰对传感信号的影响,这一点在强电磁干扰的工业现场尤为重要,很多时候传感信号出现不明原因的波动,往往就是接线组件没有可靠接地、屏蔽层没有连续导通导致的,而这种带金属折边、通过埋头螺丝直接固定在设备金属面上的结构,刚好能实现壳体与设备本体的可靠导通,不需要额外增加接地导线,简化了布线流程。从插接配合的角度看,每个接口的内部都做了定位卡槽,对应的传感线缆接头插入后会有明确的到位手感,避免插接过浅导致接触不良,接口的外露长度经过优化,不会因为接口过长导致组件安装后突出设备表面过多,减少被外力碰撞的概率。
