多针式定位球接触检测工装结构设计

　　在精密装配、半导体封装测试、微小零部件形位公差检测这类对定位精度要求达到微米级的场景里，接触式定位检测组件的可靠性直接决定整线检测数据的可信度，这次建模的多针式定位球接触检测结构，就是针对小尺寸球面类零件的批量定位检测需求做的结构方案。先从实际使用场景说，这类结构常集成在自动化检测工位的定位治具上，当待检测的定位球类零件被上料机构送到检测位时，组件上的多根探针会同步接触球面的不同点位，通过每根探针的伸缩位移量反馈，快速判定球面的圆度、球心位置偏差，以及零件是否安装到位，相比视觉检测方案，接触式检测不受现场油污、光线干扰，在机加工车间的恶劣工况下稳定性更强。

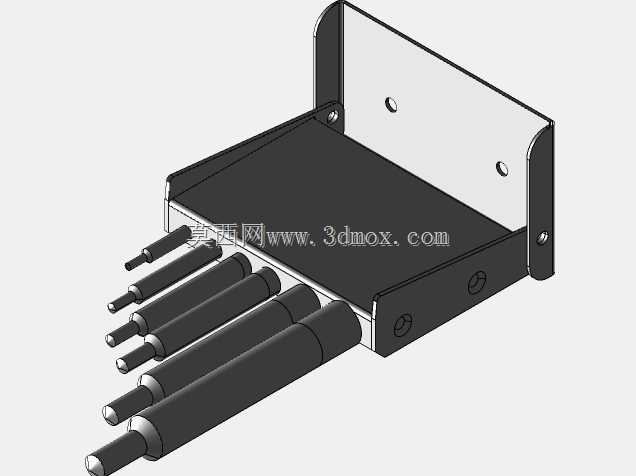

　　从结构设计思路上看，整个组件采用分体式装配结构，底部的安装基座做了带安装孔的折边设计，两个对称的腰型安装孔预留了±2mm的位置调整余量，方便现场安装时校准探针组的中心位置，基座的内腔做了定位台阶，刚好卡住探针固定块的侧边，避免固定块受探针反作用力出现横向窜动。探针固定块采用硬质阳极氧化铝合金材质，表面做了绝缘处理，每根探针的安装孔位同轴度控制在0.01mm以内，孔与探针之间预留0.005mm的滑动间隙，既保证探针伸缩顺畅，又不会出现径向晃动影响检测精度。

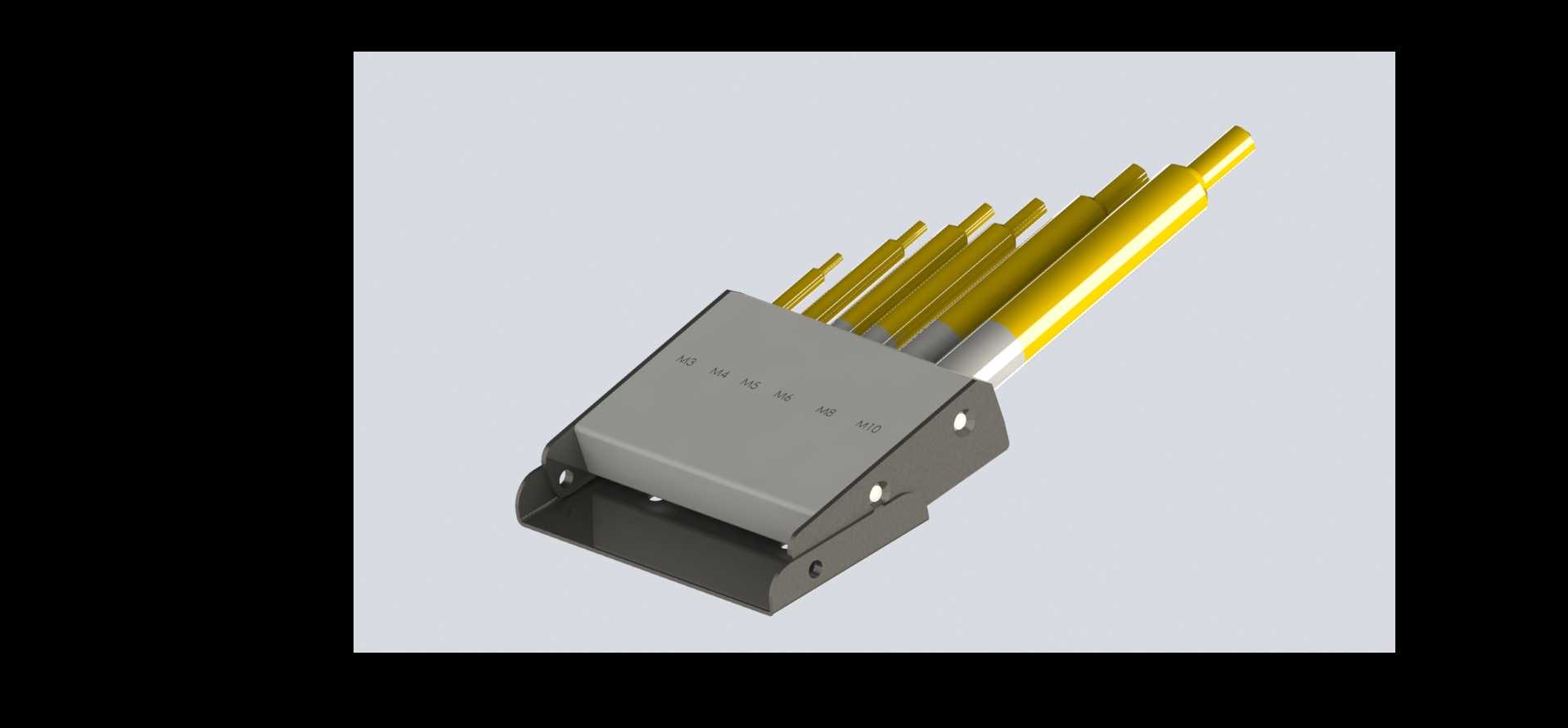

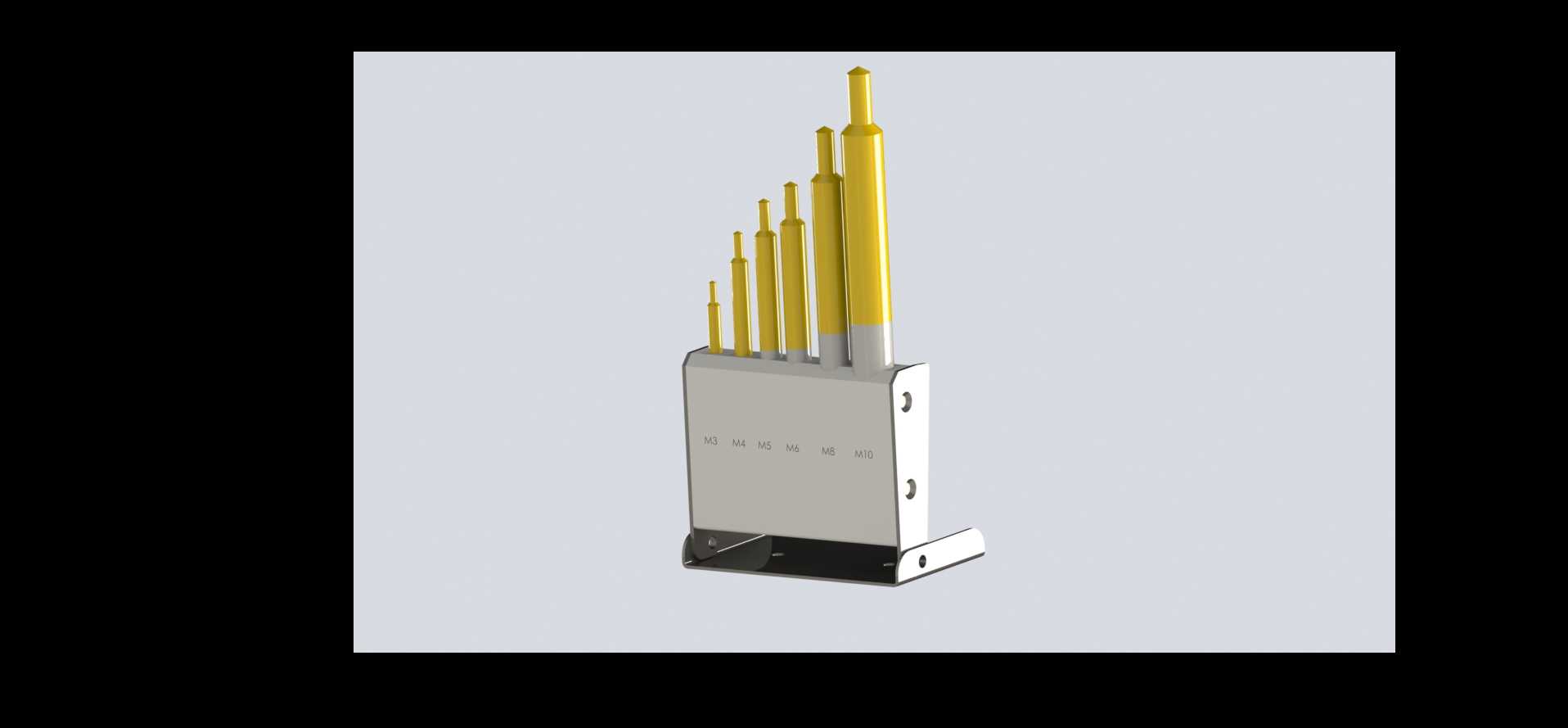

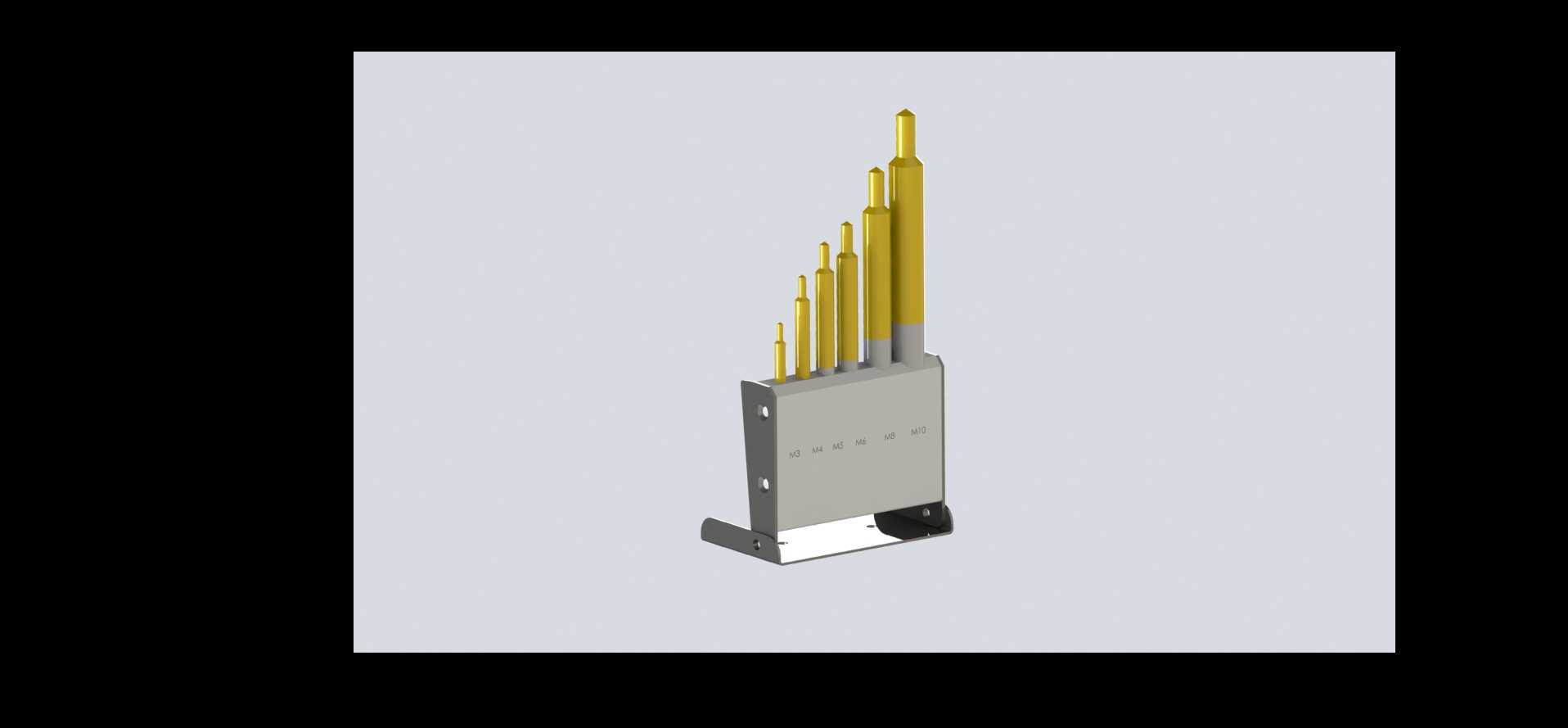

　　探针部分采用阶梯式变径设计，前端接触头做了圆弧过渡，避免接触球面时刮伤零件表面，探针尾部内置微型复位弹簧，自由状态下探针伸出固定块端面8mm，接触零件后最大可压缩行程5mm，多根探针按不等长梯度排布，最长的探针比最短的探针长出3mm，这样在接触定位球时，最长的探针先接触球面完成初定位，其余探针依次接触，避免多针同时接触产生的侧向力把待检测零件顶偏。固定块上方的盖板采用沉头螺丝锁紧，把所有探针的弹簧限位在腔体内，盖板和固定块的结合面做了密封槽，可加装薄型密封胶条，阻挡车间内的切削液、金属碎屑进入探针腔造成卡滞。

　　关于安装边界尺寸，整个组件的总宽度控制在42mm，总长度68mm，总高度（探针完全伸出状态）为55mm，安装折边的厚度为3mm，安装孔中心距基座底面的高度为12mm，适配市面上绝大多数标准检测工作台的安装孔位，不需要额外做转接板。在功能特性上，这个结构除了完成定位球的位置检测，还可以通过更换不同直径的探针头，适配球径在3mm到12mm之间的各类球面零件检测，探针本身采用快拆式设计，单根探针磨损后只需要拆开盖板就能单独更换，不需要整体更换固定块，大幅降低后期维护成本。

　　实际调试的时候要注意，探针的初始预压力要调整到0.2N到0.5N之间，预压力太小会出现接触不良导致检测信号丢包，预压力太大则容易在软质金属球面上留下压痕，甚至把小尺寸零件顶移位。另外整个组件的安装基面平面度要保证在0.02mm以内，如果基面倾斜，会导致所有探针的位移量出现系统性偏差，直接影响检测结果的准确性。在布线设计上，每根探针的信号引线从固定块侧面的出线槽统一引出，引线做了屏蔽层处理，避免车间内的伺服电机、变频器产生的电磁干扰影响检测信号传输。

　　和传统的单探针检测结构相比，这种多针同步检测的结构不需要转动待检测零件就能完成球面多点位的数据采集，检测节拍可以缩短到0.3秒每件，完全适配高速自动化生产线的节拍要求，而且结构整体没有复杂的传动部件，故障率极低，日常维护只需要定期用无尘布擦拭探针接触头的油污即可，不需要频繁做校准。
