精密定位球训练工装结构设计方案

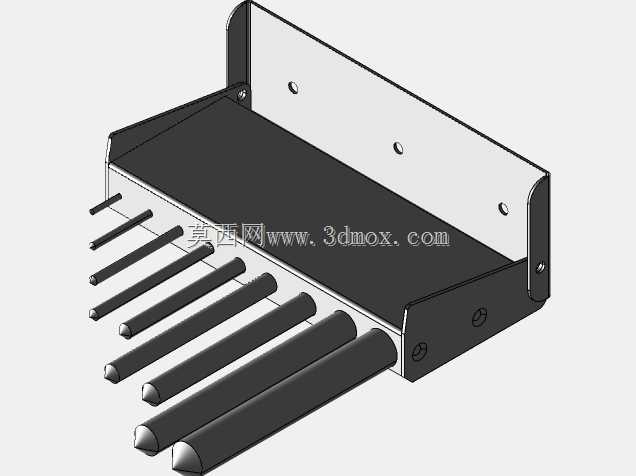

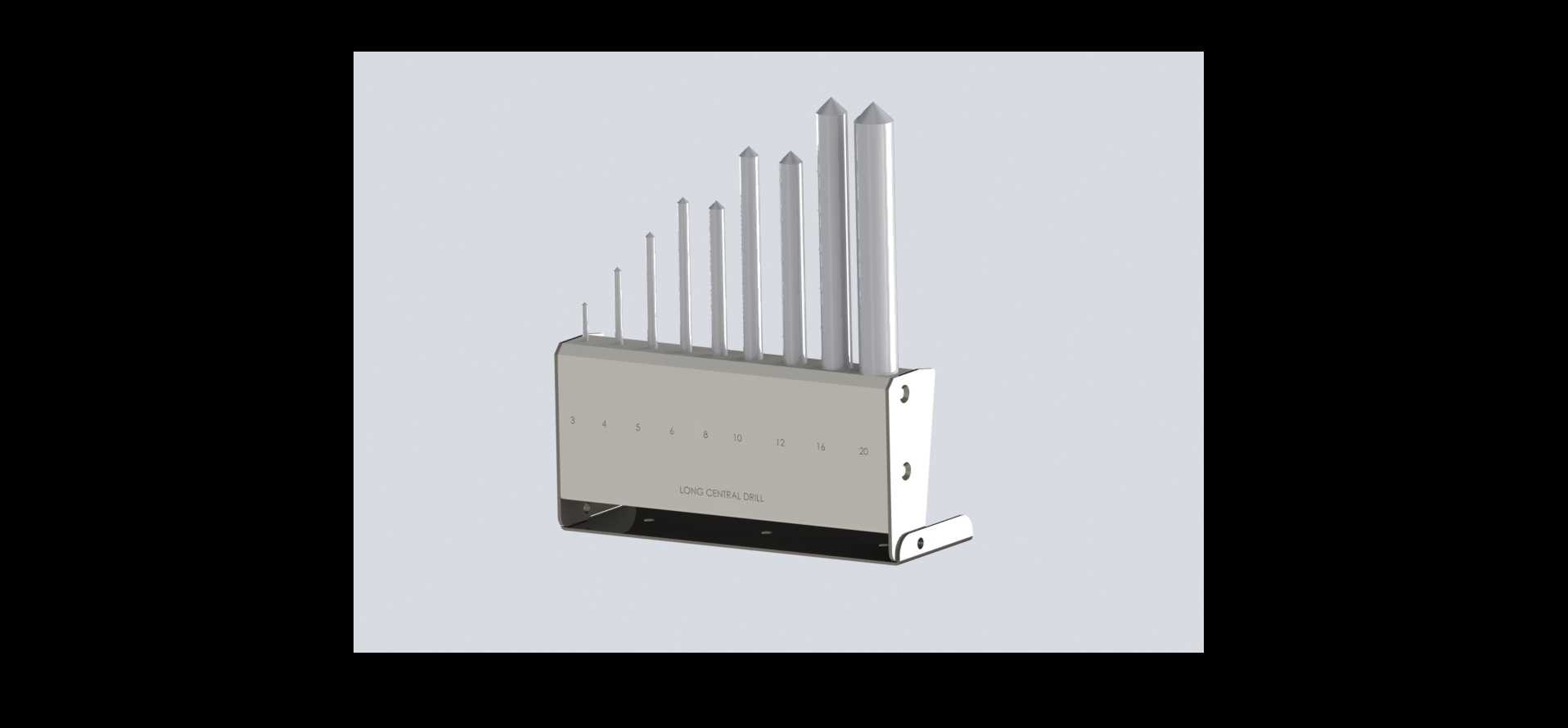

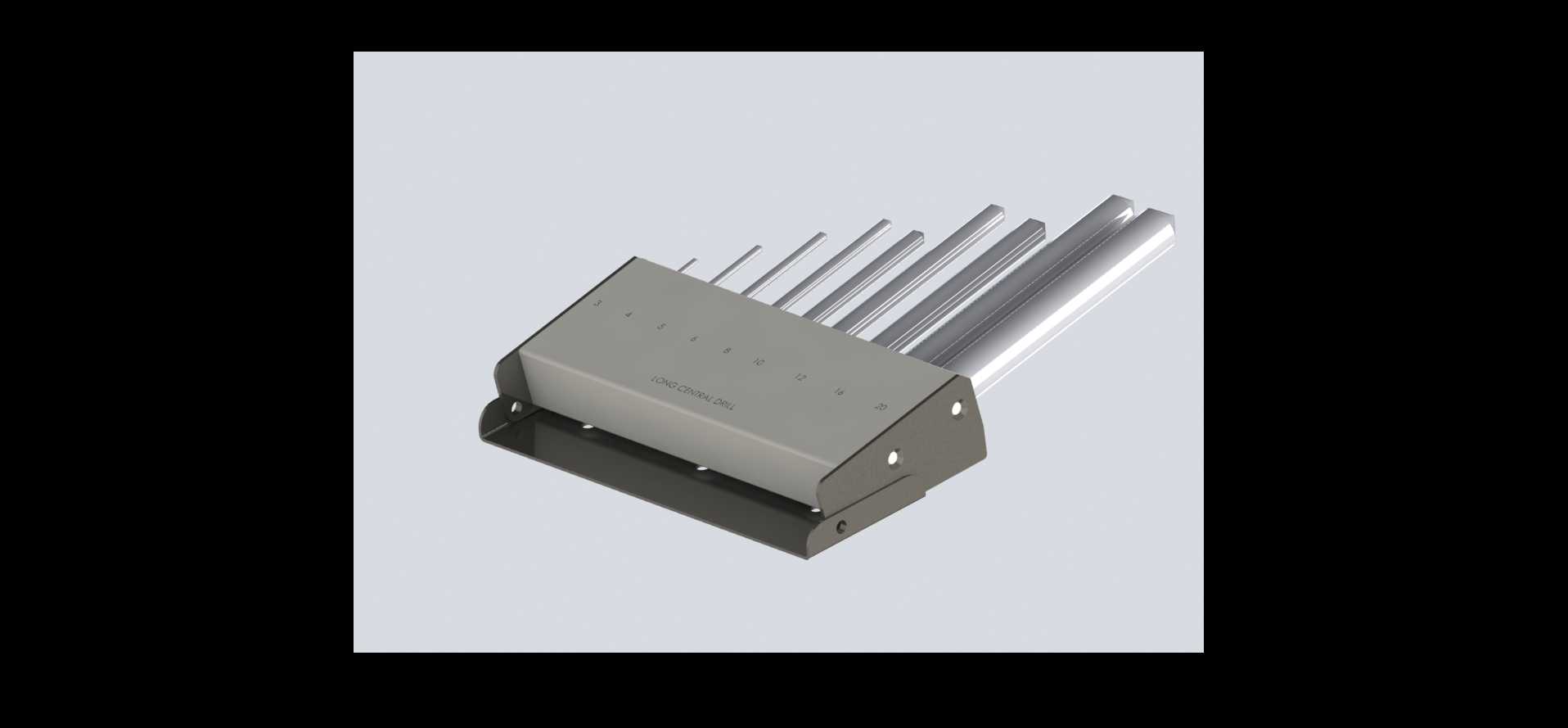

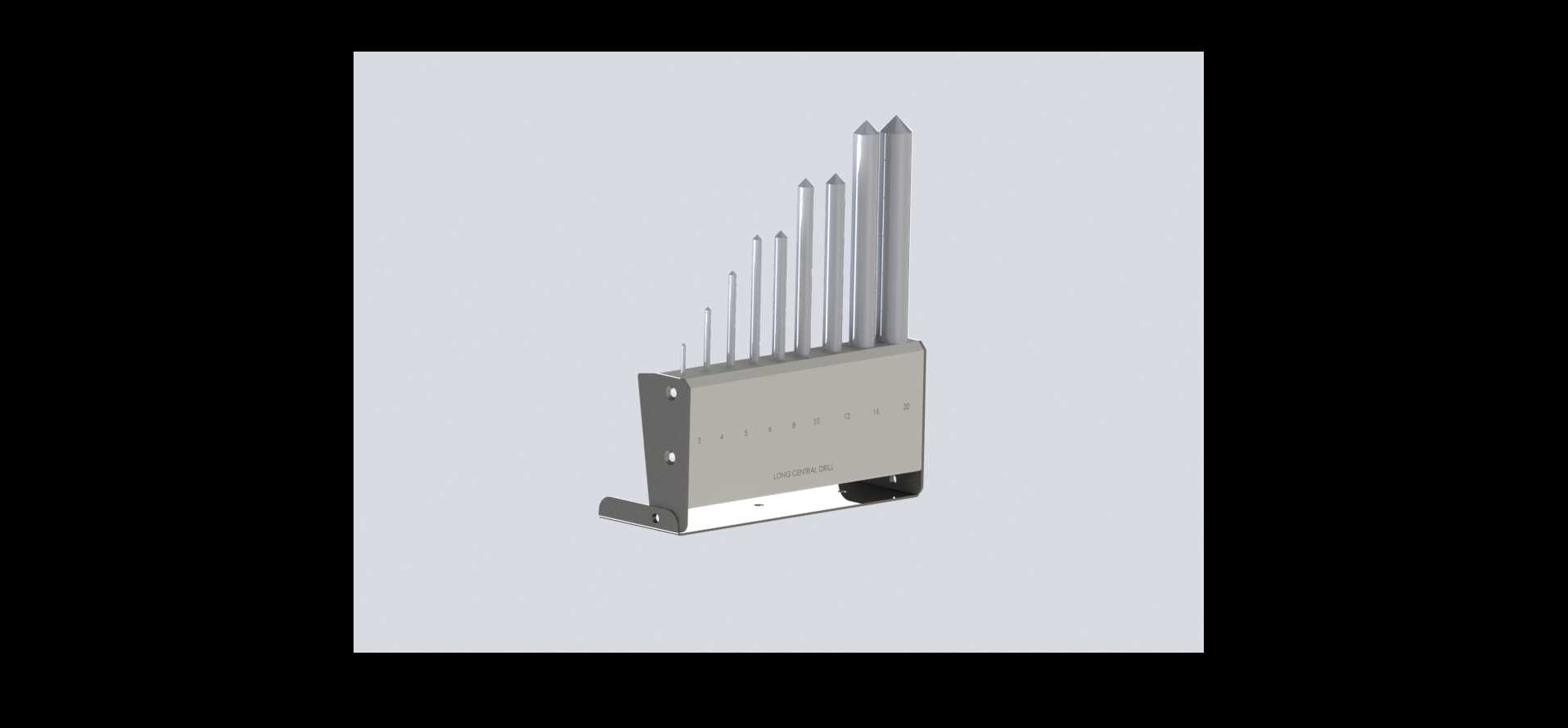

　　在精密装配、量具校准以及一线操作技能实训场景中，这类定位球训练工装是实操环节里十分常用的辅助器具，主要用于帮助操作人员快速建立空间定位手感，熟悉精密孔轴配合的对位逻辑，也可作为小型精密零件装配前的定位预演载体，降低实际生产中精密组件对位偏差带来的零件刮伤、装配错位问题。从结构设计逻辑来看，整套工装采用基座加配套定位杆的组合形式，底部的安装基座做了双侧固定耳设计，固定耳上预留的安装孔位可以适配常见的实训台、检测工作台的T型槽或者螺纹孔安装需求，安装时不需要额外制作转接板，直接通过标准内六角螺栓即可完成基座的固定，固定后基座的上平面平面度控制在0.02mm以内，保证后续定位操作的基准面精度。基座主体采用矩形块式结构，

　　侧面做了斜切收边处理，既可以减轻整体重量，也能避免直角棱边在操作过程中造成磕碰划伤，基座上沿长度方向等距排布了多组不同直径的定位孔，孔位的同轴度、孔与基准面的垂直度都按照精密量具的配合公差设计，每一组孔位对应一根配套的金属定位杆，定位杆的外径与对应孔位采用小间隙滑配合，配合间隙控制在0.005-0.01mm之间，既保证插拔过程顺畅无卡滞，又不会因为间隙过大出现定位杆倾斜、晃动的问题。定位杆采用阶梯式设计，靠近插入端的部分做了导向倒角，倒角角度为15度，长度3mm，方便操作人员在盲操作或者视线受阻的情况下快速对准孔位，杆身的圆柱度误差控制在0.003mm以内，保证插入后与孔位的贴合度，外露的杆身部分做了抛光处理，表面粗糙度达到Ra0.

　　8，减少插拔过程中的摩擦阻力，长期使用也不容易出现锈迹或者磨损拉痕。从安装边界尺寸来看，基座整体长度控制在180mm左右，宽度65mm，基座本体高度40mm，加上固定耳的总安装高度为48mm，配套的定位杆长度从40mm到120mm不等，按照直径从小到大依次排布，最短的定位杆适配最小直径的定位孔，最长的定位杆适配最大直径的定位孔，排布时相邻定位杆之间的中心距保持15mm，操作时不会出现杆身互相干涉的情况。在实际应用场景中，这类工装除了用于技能实训的定位手感训练，还可以作为小型传感器安装定位的预调支架，通过更换不同直径的定位杆来适配不同安装孔径的传感器预对位，也可以在精密零件的三坐标检测过程中作为辅助定位支撑，

　　根据被测零件的支撑点高度选择对应长度的定位杆插入基座孔位，快速搭建可调式支撑平台，不需要每次检测都重新制作专用支撑块，大幅缩短检测前的装夹准备时间。设计过程中特意将基座的底部做了0.5mm的内凹处理，只有基座四周的边框和固定耳位置与安装台面接触，即使安装台面上存在少量细小的铁屑或者杂物，也不会因为杂物垫在基座底部导致基准面倾斜，保证安装后的基准精度。定位杆的端部做了圆弧过渡处理，没有尖锐的边角，即使操作过程中定位杆不慎滑落，也不会刮伤工作台面或者砸伤操作人员。整套结构没有复杂的传动或者联动组件，所有零件都采用常见的金属切削工艺即可加工完成，加工难度低，后期维护也十分方便，如果某一根定位杆出现磨损变形，只需要单独更换对应规格的杆体即可，不需要更换整个基座，使用成本较低。在日常使用过程中，只需要定期在定位孔内涂抹少量轻质润滑油，就可以保证定位杆长期插拔顺畅，不会出现卡滞或者锈蚀的问题，适配车间、实训教室、计量室等多种不同的使用环境，不需要特殊的存储或者维护条件。
