精密定位球操作训练工装结构设计

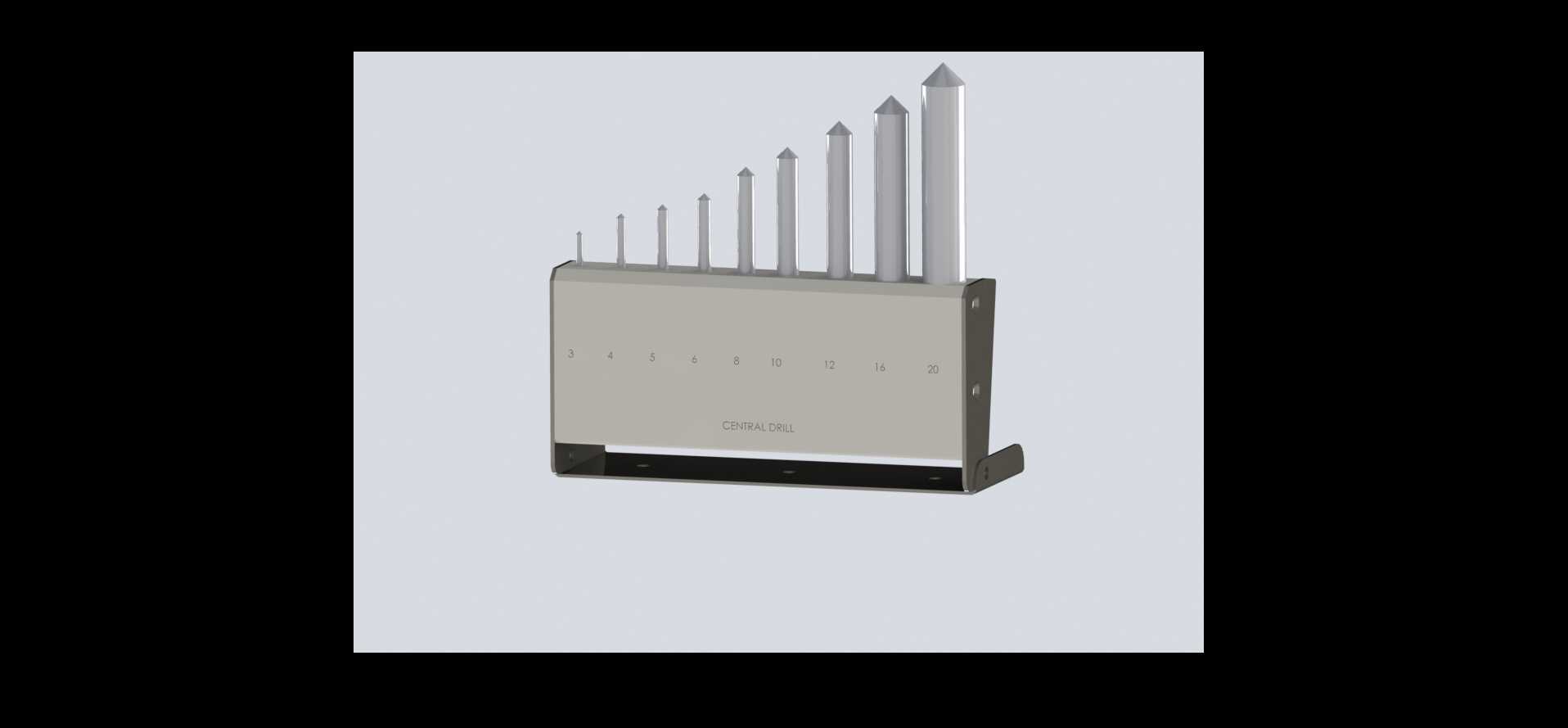

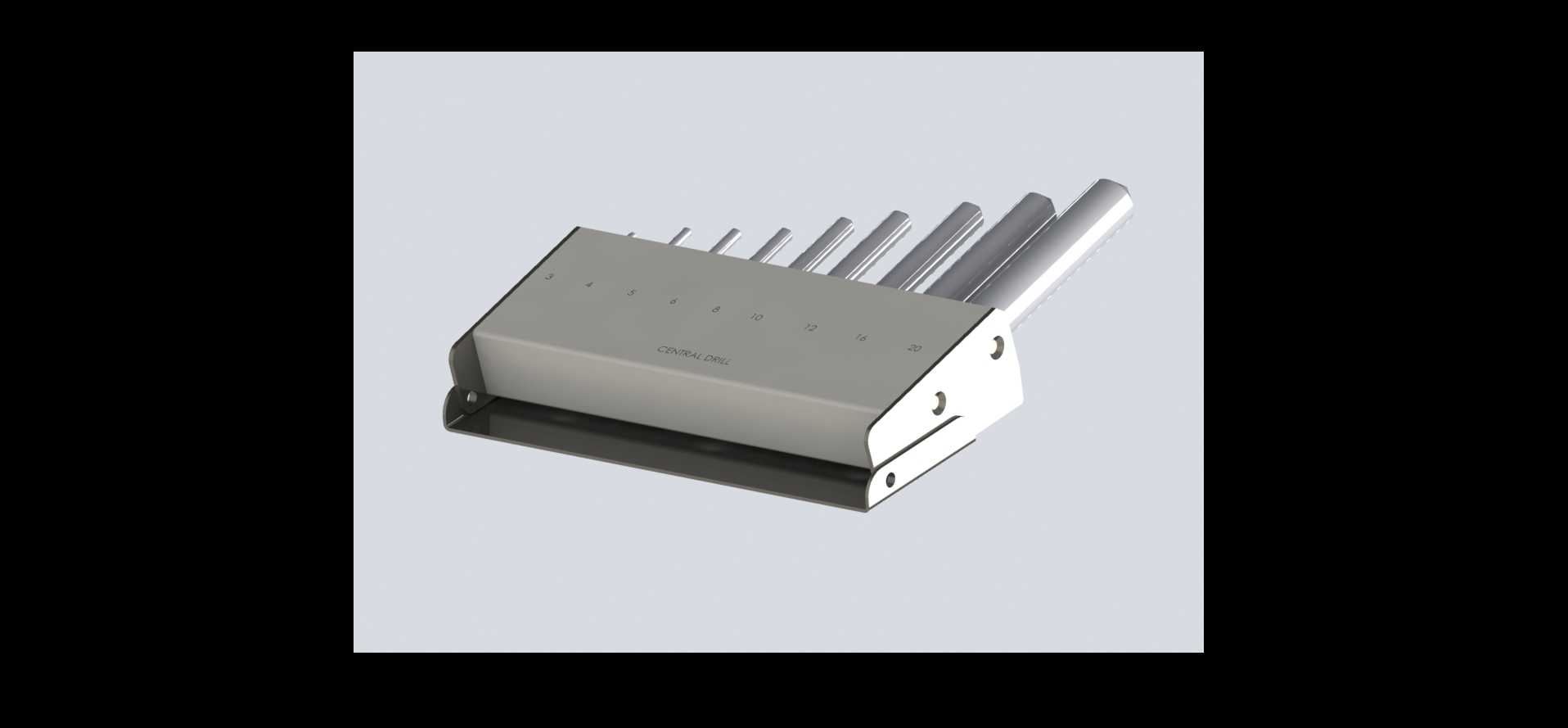

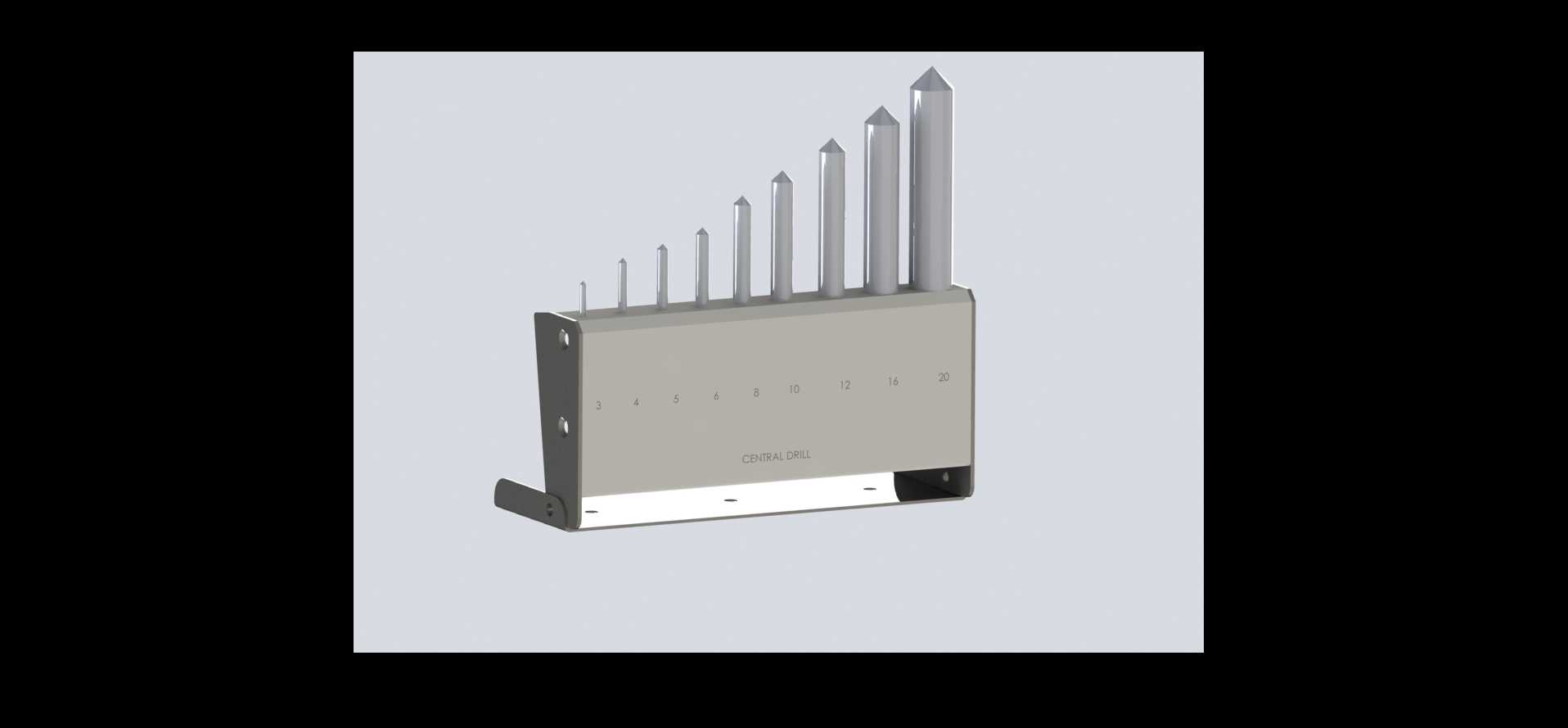

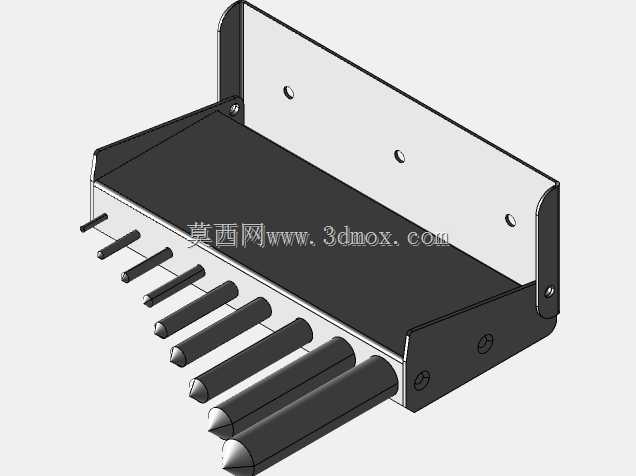

　　在精密装配、微操作技能实训以及手眼协同能力考核场景中，这类定位训练装置是实训工位上的核心配置，很多精密装配产线的新员工岗前培训、职业院校装配技能考核工位都会配置同类型训练器具，用来快速提升操作人员的手部精细动作控制能力，以及对微小间隙配合的操作感知度。从结构设计逻辑来看，装置主体采用倾斜式基座布局，基座与底部安装板通过侧边的铰接支架连接，可根据不同训练阶段的操作需求调整倾斜角度，适配不同身高操作人员的操作视线角度，避免长期操作时的颈部疲劳，同时倾斜的工作面能让操作杆的插拔动作更符合人手自然施力的角度，减少手腕部的额外扭转受力。基座上排布的多组定位孔采用等差直径设计，从最细的适配杆到最粗的适配杆，直径差控制在0.1mm到0.

　　5mm的梯度区间，每根操作杆与对应定位孔的配合间隙根据训练难度分级设置，入门级训练的配合间隙在0.05mm左右，进阶级训练的配合间隙可缩小至0.01mm，能够满足从新手入门到技能提升的全阶段训练需求。操作杆采用圆柱式设计，杆身做了光滑倒角处理，端部做了导向锥角，避免插拔过程中出现卡滞或者刮伤定位孔内壁的情况，每根杆的长度也随直径变化做了梯度调整，方便操作人员快速区分不同直径的杆件，减少训练过程中的选件时间。基座侧面设置了角度锁紧结构，调整好倾斜角度后可以通过侧边的锁紧螺钉完成固定，保证训练过程中基座不会出现晃动偏移，底部的安装板预留了标准的安装孔位，可以直接固定在实训工作台面上，也可以搭配防滑橡胶垫直接放置在桌面使用，

　　适配不同的实训场地布置需求。从安装边界来看，装置整体的横向宽度控制在200mm以内，纵向深度控制在150mm左右，倾斜状态下的最高处距离安装面的高度不超过120mm，不会占用过多的工作台操作空间，同时操作时杆件的插拔活动范围控制在基座前方100mm的区间内，不会和工位上的其他实训器具产生干涉。在功能设计上，除了基础的定位插拔训练，还可以拓展配合间隙感知训练、盲操作定位训练等科目，比如遮挡操作人员视线后，仅凭手部触感完成杆件与定位孔的配合，进一步强化操作人员的触觉感知能力，这对于后续从事精密轴承装配、微型传感器组装、精密模具零件装配等岗位的操作人员来说，是非常必要的基础能力训练。结构选材方面，

　　基座部分采用硬质铝合金材质做表面阳极氧化处理，既保证了整体结构的刚性，长期使用不会出现变形，同时耐磨性能优异，反复插拔杆件也不会造成定位孔的过度磨损，有效延长装置的使用寿命；操作杆采用轴承钢材质做淬火处理，表面硬度达到HRC55以上，杆身的圆柱度控制在0.005mm以内，保证配合精度的一致性，不会因为杆件本身的形位误差影响训练效果。在细节设计上，基座的每个定位孔旁都可以标注对应的直径参数，方便训练时记录不同直径杆件的操作完成时间，量化评估操作人员的技能提升进度，底部的安装板做了折边处理，既提升了整体结构的抗弯强度，也能避免安装板边缘划伤工作台面或者操作人员的手部。这类训练装置的设计核心，是通过梯度化的配合精度设置，让操作人员逐步建立手部精细操作的肌肉记忆，理解微小间隙配合的操作力度控制逻辑，很多精密制造企业的内部实训中心，都会根据自身产品的装配精度要求，定制不同配合间隙梯度的同类型训练装置，让新员工在上岗操作真实产品前，先通过这类训练装置掌握对应的操作力度和角度控制技巧，减少正式装配时的零件刮伤、装配卡滞等问题，降低生产过程中的不良品率。
