多规格直柄立铣刀三维结构设计

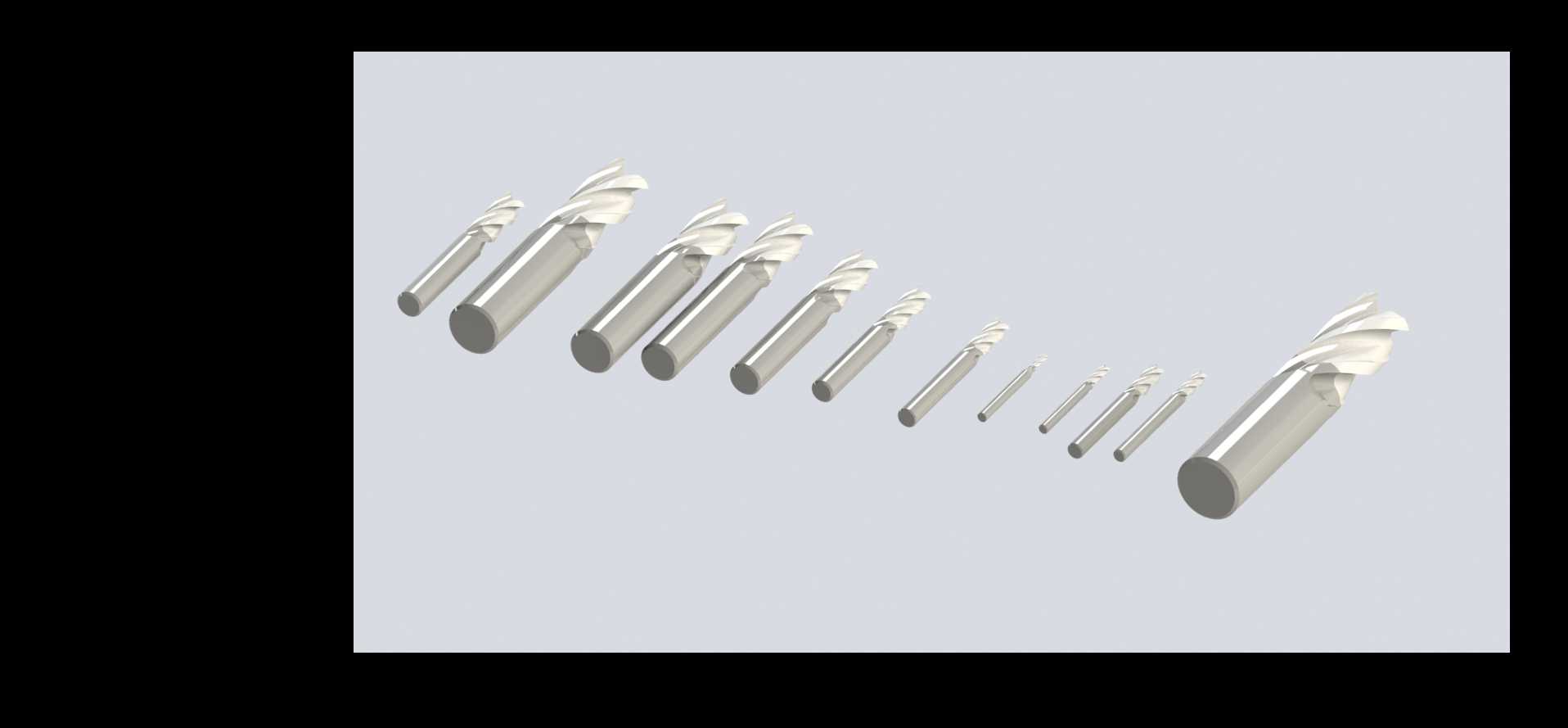

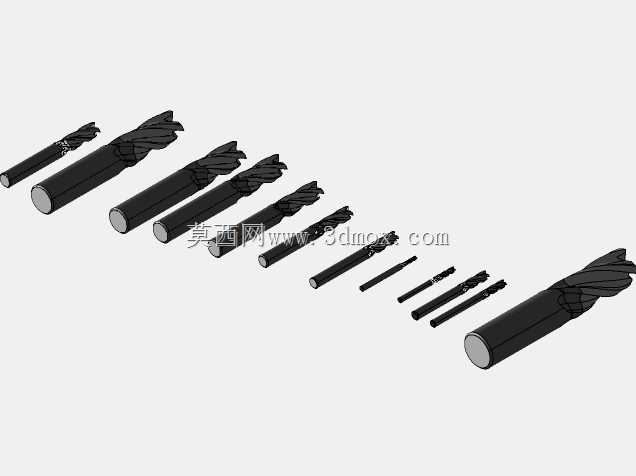

　　这套直柄立铣刀模型覆盖了从微型小径到大直径切削的全系列规格，建模时完全还原了实际量产刀具的几何参数，每一款的刃口螺旋角、刃带宽度、排屑槽深度都按照实际切削工况做了差异化设计，没有采用统一参数批量缩放的偷懒做法。在数控加工车间的实际应用场景里，不同直径的铣刀承担的加工任务差异极大：小径铣刀主要用于精密型腔、窄槽的精加工，大直径铣刀则负责平面开粗、大余量去除的粗加工工序，建模时针对不同规格的受力特性做了结构区分，比如直径6mm以下的微型铣刀，芯厚比常规规格提升了12%左右，避免小直径刀具在高速切削时出现断刀问题，而大直径规格的排屑槽做了加宽处理，适配钢件、铝合金等不同材质加工时的排屑需求，避免切屑堵塞在槽内造成刃口崩损。从安装边界来看，

　　所有直柄铣刀的柄部都采用标准直柄公差设计，适配市面上绝大多数ER夹头、强力刀柄的装夹尺寸，不需要额外做非标套环就能直接装夹使用，柄部末端的倒角也按照实际装夹要求做了C1到C3不等的倒角处理，避免装夹时刮伤夹头内壁，同时保证刀柄装夹的同轴度控制在0.005mm以内，满足高速加工的动平衡要求。设计思路上，刃口部分的后角、前角都按照通用加工场景做了平衡设计，既可以用于普通碳钢的铣削，也能适配铜、铝等有色金属的精加工，螺旋角统一采用行业通用的30度设计，兼顾切削锋利度和刃口强度，不会出现螺旋角过大导致的刀具刚性不足，或是螺旋角过小造成的排屑不畅、切削阻力过大问题。每款铣刀的刃长都和直径做了匹配设计，小径铣刀的刃长控制在直径的3倍以内，

　　避免长悬伸加工时出现振刀纹，大直径铣刀的刃长适当加长，满足大深度型腔的加工需求，同时刃部和柄部的过渡位置做了圆弧过渡处理，避免应力集中造成的刀具断裂，这个细节在很多简化模型里经常被忽略，但实际加工中这个过渡圆角直接决定了刀具的抗冲击寿命。从实际选型角度，这套模型可以直接用于数控加工工艺的工装排布模拟，在做加工仿真时可以直接调用对应规格的铣刀模型，检查刀具和工件、夹具之间的干涉情况，不需要再单独绘制刀具轮廓，不同直径的铣刀按尺寸梯度排布，覆盖了从0.5mm到16mm的常用加工直径范围，基本能满足常规机加工场景的刀具选型需求。建模时刃口的微小倒棱也做了还原，没有做成绝对锋利的零倒角结构，实际量产的铣刀刃口都会有0.

　　02mm左右的倒棱来提升刃口抗冲击能力，这个细节的还原能让加工仿真的切削参数模拟更贴近实际工况，不会出现仿真时切削阻力过小、实际加工时负载超差的问题。排屑槽的抛光面结构也在模型里做了体现，槽面的光滑曲面设计是为了减少切屑和刀具的摩擦，降低切削热堆积，不同规格的槽型扭转角度随刃长做了连续变化，不是简单的螺旋拉伸特征，这和实际铣刀的磨削加工工艺完全一致，能真实反映刀具的实际几何形态。
