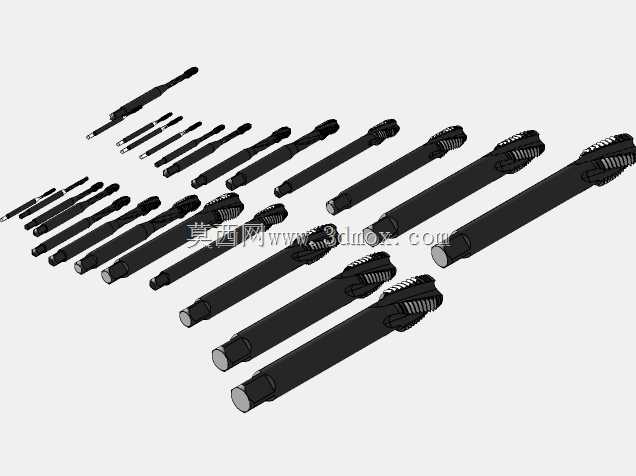

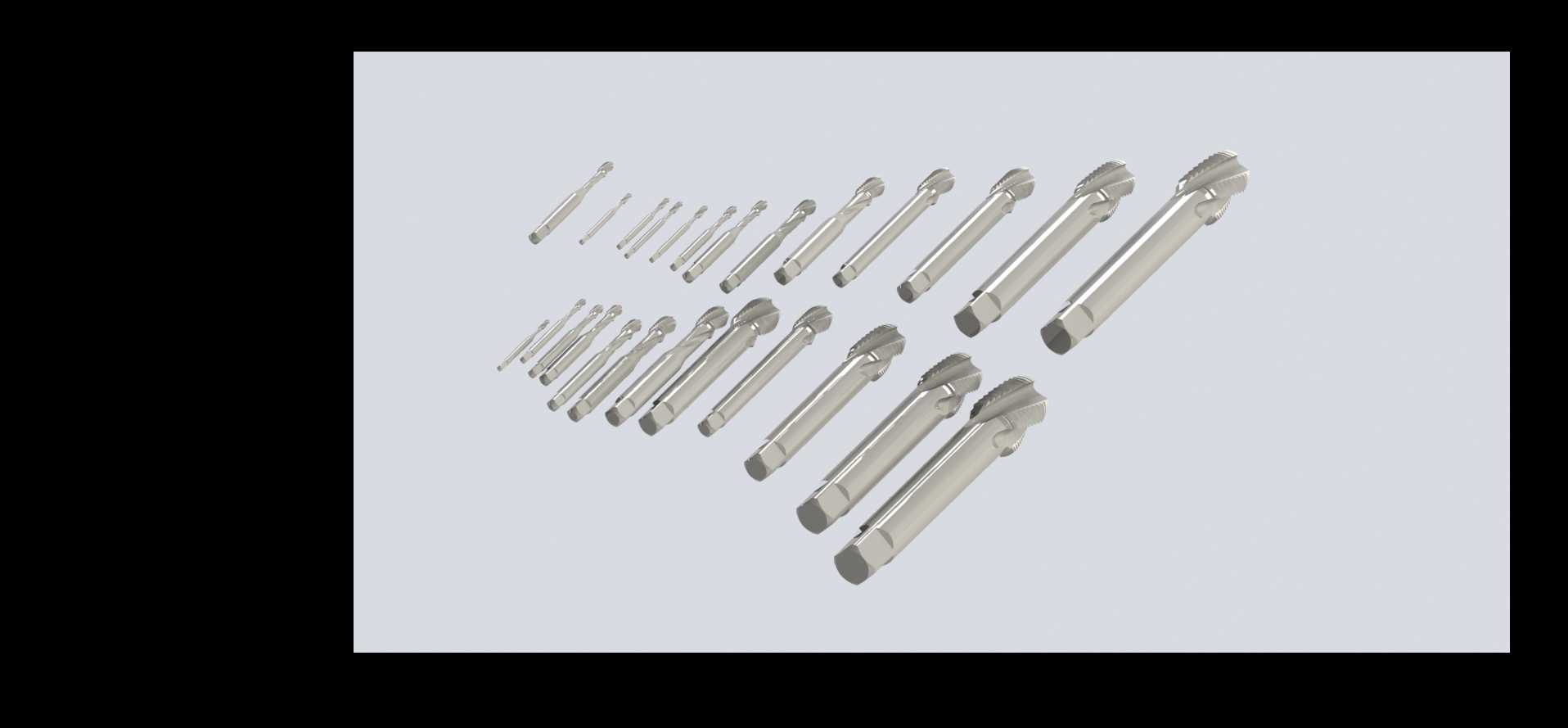

多规格机用攻丝刀具整套三维数模

　　这套攻丝刀具覆盖了从M1到M12的常规公制螺纹加工规格，包含直槽丝锥、先端丝锥、螺旋槽丝锥三类常见结构，可适配不同加工工况的内螺纹成型需求。在实际机加工生产场景中，这类刀具是攻丝工序的核心消耗件，小规格丝锥多用于电子精密零件、仪器仪表壳体的小螺纹孔加工，中等规格丝锥覆盖通用机械零部件、五金连接件的螺纹加工需求，大规格丝锥则适配结构件、传动部件的大尺寸内螺纹加工场景。

　　从设计思路来看，整套刀具的柄部统一采用标准方尾结构，可适配快换丝锥夹头的装夹要求，方尾尺寸严格对应各规格丝锥的扭矩传递需求，避免攻丝过程中出现打滑、崩刃的问题。切削部分的槽型设计针对不同排屑需求做了区分：直槽丝锥的槽型平直，排屑空间大，适合通孔加工场景下切屑沿进给方向排出；先端丝锥的切削端带有斜向排屑槽，可将切屑向前推送，避免切屑刮伤已加工螺纹表面；螺旋槽丝锥的螺旋升角设置为30度，适合盲孔加工场景，可将切屑沿槽型向上排出孔外，防止切屑堆积在孔底造成丝锥折断。

　　外形尺寸方面，各规格丝锥的总长、切削锥长度、柄部直径均严格遵循机用丝锥的通用尺寸规范，安装边界可适配常规钻床、攻丝机、加工中心的丝锥夹头装夹范围，无需额外定制非标夹头即可直接使用。切削锥部分的角度设置为4-5牙的切削长度，可分散切削过程中的单齿受力，降低每齿的切削负荷，延长刀具使用寿命。校准部分的中径尺寸带有微小倒锥，可减少校准齿与已加工螺纹表面的摩擦，降低攻丝过程中的扭矩，同时保证螺纹的加工精度符合6H级公差要求。

　　在实际应用中，这套刀具可覆盖碳钢、不锈钢、铝合金、铜合金等常见金属材料的攻丝加工需求，不同槽型的丝锥可根据加工孔的类型（通孔/盲孔）、工件材料的切削特性灵活选用。建模过程中对丝锥的刃口圆角、槽底圆角都做了精确还原，可用于加工工艺仿真、刀具干涉检查、虚拟装配验证等场景，帮助工艺人员在实际加工前预判刀具与工件、夹具的干涉风险，优化攻丝工序的进给参数与转速设置，减少实际加工中的试切成本。整套模型的细节还原度较高，可直接用于教学演示、刀具选型展示、加工工艺方案的三维可视化呈现，为机械加工相关的设计、工艺、教学场景提供精准的三维数模支撑。
