传感器配套长条式金属转动拨片组件

　　这套长条状金属构件是传感器检测工位上常用的转动触发配件，日常在自动化产线的物料到位检测、位置校验环节出镜率很高，不少做输送线工位改造、小型专机搭建设计的工程师，在做触发式传感器的安装配套时，都会用到这类结构的零件。从实际使用场景来说，这类零件大多安装在传感器的检测端前方，通过自身绕固定轴的小幅转动，来遮挡或移开光路，或是触碰到微动传感器的触头，完成到位信号的传递，相比直接用物料触碰传感器，这类金属拨片能把零散物料的不规则触碰转化为统一的转动动作，大幅降低传感器的误触发概率，也能避免硬质物料直接磕碰传感器探头，延长检测元件的使用寿命。

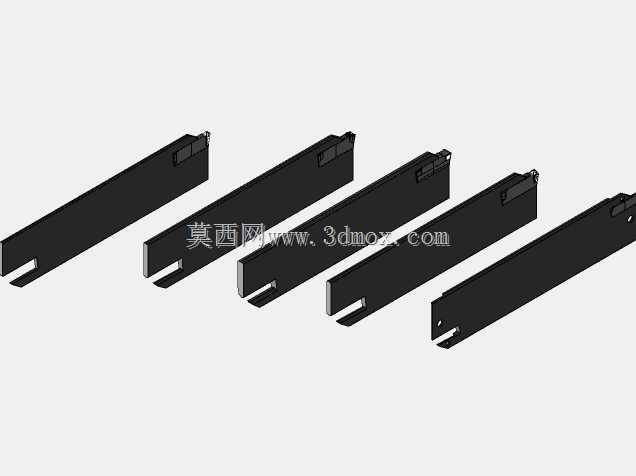

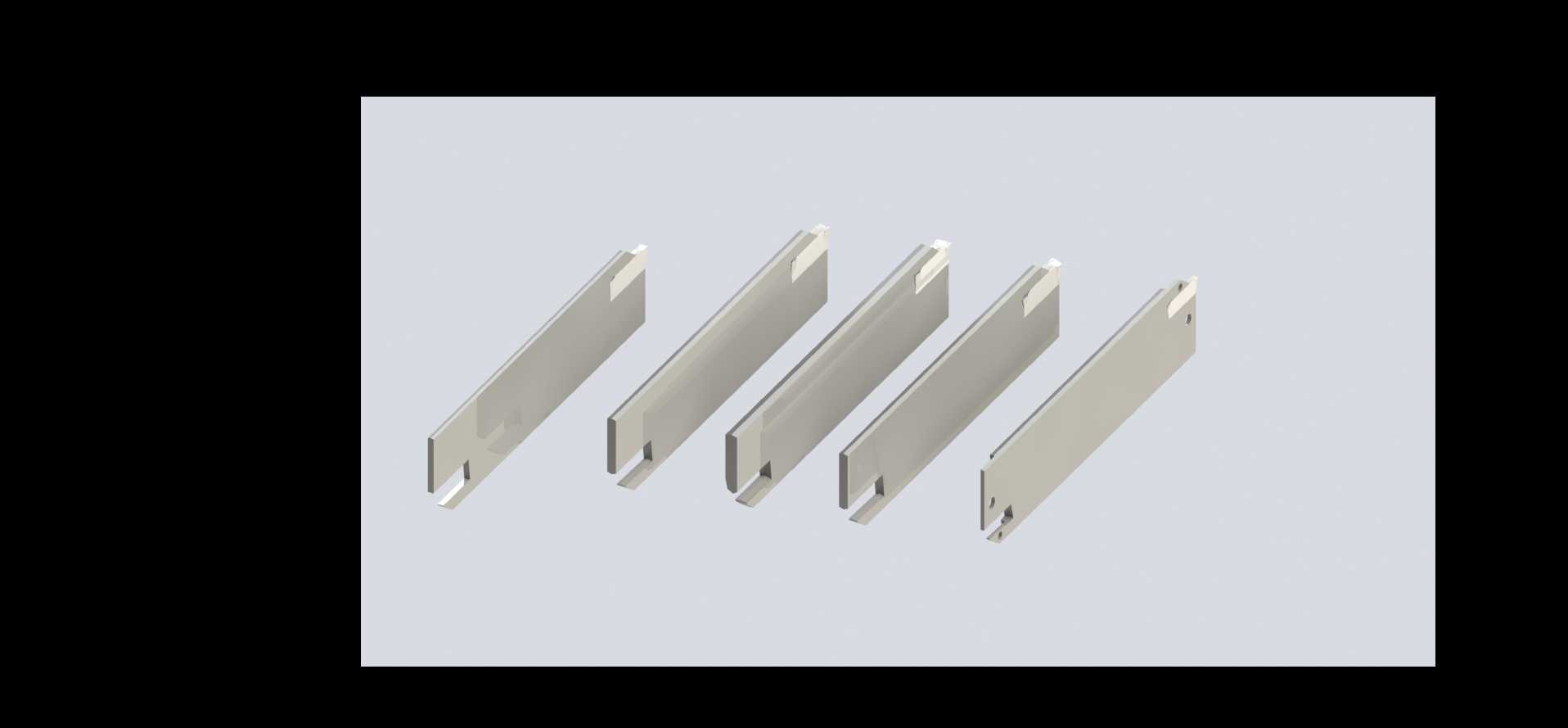

　　从结构设计思路来看，这组零件采用了统一的长条薄型钣金构型，整体为平直的长条形主体，一端设计有带缺口的安装卡位，这个卡位是用来卡在转动销轴上的，缺口的尺寸刚好适配常用的3mm、4mm直径的微型销轴，安装时不需要额外做紧固件锁死，靠钣金自身的弹性卡入销轴槽位即可，拆装维护的时候用尖嘴钳轻轻一拨就能取下，很适合产线上频繁换型调整的工位。零件的主体部分做了等厚度的冲压成型，边缘没有多余的毛刺飞边，转动时不会和周边的传感器支架、安装板产生卡滞，五款不同长度的规格可以适配不同的检测距离需求，比如检测大尺寸包装箱到位时选最长的那款，检测小型电子元器件到位时选最短的那款，不需要额外调整传感器的安装位置，只需要更换对应长度的拨片就能适配不同的检测工况。

　　从安装边界来看，这类零件的厚度统一为0.8mm，采用不锈钢冲压成型，自身重量很轻，转动时的惯性极小，不会因为自身重力出现垂头偏移的情况，安装时只需要在传感器支架上预留直径4mm的销轴安装孔，销轴突出支架表面的长度控制在5mm以上就能满足安装需求，零件转动时的扫掠范围是一个以销轴为圆心、零件长度为半径的扇形区域，设计安装位时要注意在这个扇形范围内不要布置其他的管线、结构件，避免转动时出现干涉。零件的另一端做了小角度的折边处理，这个折边一方面是增加零件自身的结构刚度，避免长条薄件在频繁转动过程中出现弯折变形，另一方面折边的平面刚好能垂直对准传感器的检测面，不管是对射型光电传感器还是漫反射型传感器，都能获得稳定的检测信号，不会因为零件倾斜导致信号反馈不稳定。

　　在实际功能表现上，这类转动拨片的转动角度范围通常在0到30度之间，不需要大角度转动就能完成信号触发，复位靠自身重力或者配套的微型扭簧即可，不需要额外设计复杂的复位结构，整套触发结构的零件数量极少，故障率非常低，在一些高节拍的快消品包装产线、电子元件组装产线上，这类结构的配件往往能连续运行两三年不需要更换。不少工程师在做这类零件的建模时，容易忽略卡位缺口的倒角设计，实际加工时如果缺口处没有做0.2mm的倒角处理，卡入销轴时很容易刮掉销轴表面的防锈层，时间长了会出现锈点卡滞，这套模型里的卡位处都做了微小的导入倒角，安装时的顺滑度很好，也能减少装配时的零件损耗。另外零件表面做了哑光处理，不会反射光电传感器的光线，避免出现光线反射到其他检测位导致的误信号，这个细节在多传感器密集布置的工位上尤其重要，很多新手设计时容易忽略表面处理对传感器检测的影响，往往要到现场调试时才会发现反光导致的信号异常，这套结构在设计时就考虑到了这个现场使用的痛点，直接采用哑光不锈钢材质，不需要额外做表面喷塑处理就能满足检测需求。
