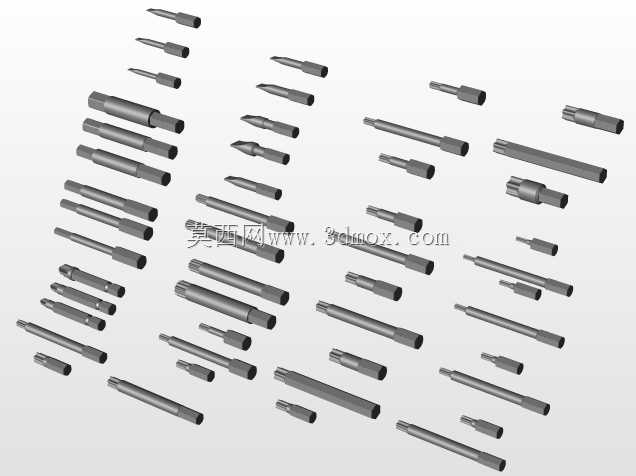

多规格精密装配工具套件三维结构

　　在精密机械装配、仪器仪表调试、小型电子设备组装这类对操作精度要求较高的作业场景中，不同规格的紧固件、定位销、微型顶针等小尺寸零件的取用与操作，往往需要匹配对应尺寸的辅助工具来完成，这套工具套件就是针对这类细分作业需求设计的配套工装集合。整套套件覆盖了从微型M0.8级小螺丝到M6规格常规紧固件的操作适配，同时包含不同长度的定位冲子、销钉推杆、微型撬棒等常用装配辅具，能够满足仪器仪表内部狭小空间的操作需求，也可用于小型传感器装配、精密模具零件更换等场景下的精细作业。从结构设计层面来看，套件内的每一件工具都做了等比例的尺寸适配，杆部采用统一的六角防滑滚花段设计，滚花纹理深度控制在0.15mm，既能够保证手持操作时的摩擦力，避免打滑脱手，

　　又不会因为纹理过深积存油污、金属碎屑，方便作业后的清洁维护。工具的工作端根据功能差异做了差异化的硬度处理，用于螺丝旋拧的批头端采用局部淬火工艺，硬度达到HRC58-62，能够承受频繁旋拧带来的磨损，而杆身部分则保留了适度的韧性，避免在施加侧向力时出现脆断问题。针对不同长度的工具，设计时特意做了重量配平，长度超过80mm的长杆工具在尾部增加了配重段，让手持操作时的重心落在滚花握持区域，长时间作业也不容易产生手部疲劳。从安装与收纳的边界尺寸来看，整套工具全部可以嵌入对应规格的泡棉定位槽内，收纳后的整体外轮廓尺寸控制在180mm×120mm×25mm范围内，既可以放入标准的便携式工具箱内层，也可以直接固定在工作台侧面的工具挂板上，

　　不会占用过多的作业空间。每一件工具的外形都做了无锐角处理，所有棱边都做了R0.3mm的倒角，避免在狭小空间内操作时刮伤零件表面或者划伤操作人员的手部。在实际的设备维护场景中，这类成套工具能够避免操作人员零散寻找适配工具的时间消耗，尤其是在传感器校准、精密机构调试这类需要连续完成多步紧固件操作的作业中，统一收纳的套件能够大幅提升作业效率，同时也能避免小规格工具遗失在设备内部造成安全隐患。设计过程中针对每一件工具的同轴度都做了严格控制，长杆类工具的径向跳动量控制在0.02mm以内，保证在顶出细小销钉、调整微型零件位置时不会出现偏斜，损伤零件的配合面。针对不同功能的工具端头，也做了对应的表面处理，

　　用于接触精密零件表面的顶推端做了镜面抛光处理，粗糙度达到Ra0.8，不会在零件表面留下压痕；而用于撬动的撬棒端头则做了发黑处理，增加表面硬度的同时减少光线反射，方便在设备内部光线不足的区域操作。整套工具的尺寸梯度按照等比级数排布，相邻规格的工具尺寸差控制在合理范围内，能够覆盖绝大多数常规精密装配场景的需求，不需要额外搭配零散工具就能完成常规的装配、拆卸、调试作业。在工装配套场景中，这类工具套件也可以作为精密检测设备、自动化装配工位的标配辅助工具，固定放置在工位旁的指定区域，方便操作人员随时取用，避免因为工具不匹配造成的零件损伤或者作业停滞。
