多规格齿形铣刀加工刀具组三维结构

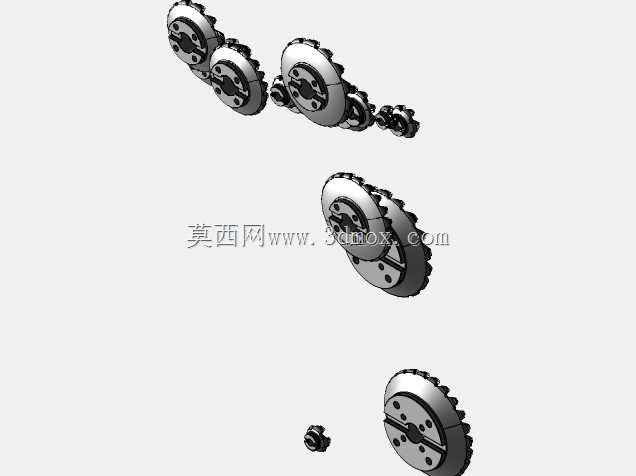

　　这套齿形铣刀组的建模，是针对中小批量齿轮类零件铣削加工场景做的全系列覆盖，日常在普通立式铣床、数控铣床上加工直齿、小模数齿形零件时，不需要频繁定制单把非标刀具，从最小规格的微型齿槽加工，到大直径齿圈的粗精铣工序，都能在这套刀具里找到适配的型号。做这套模型的时候，首先考虑的是现场安装的兼容性，所有铣刀的内孔安装基准统一采用标准铣床刀杆配合公差，不同直径的铣刀端面都做了定位止口设计，装夹时不需要额外找正，刀齿部分的切削角度是按照常用45号钢、40Cr调质材料的切削参数设定的，前角做了8度的正前角设计，降低切削时的机床负载，后角留了6度的避让间隙，避免加工时刀齿后刀面和已加工表面摩擦刮蹭，影响齿面粗糙度。

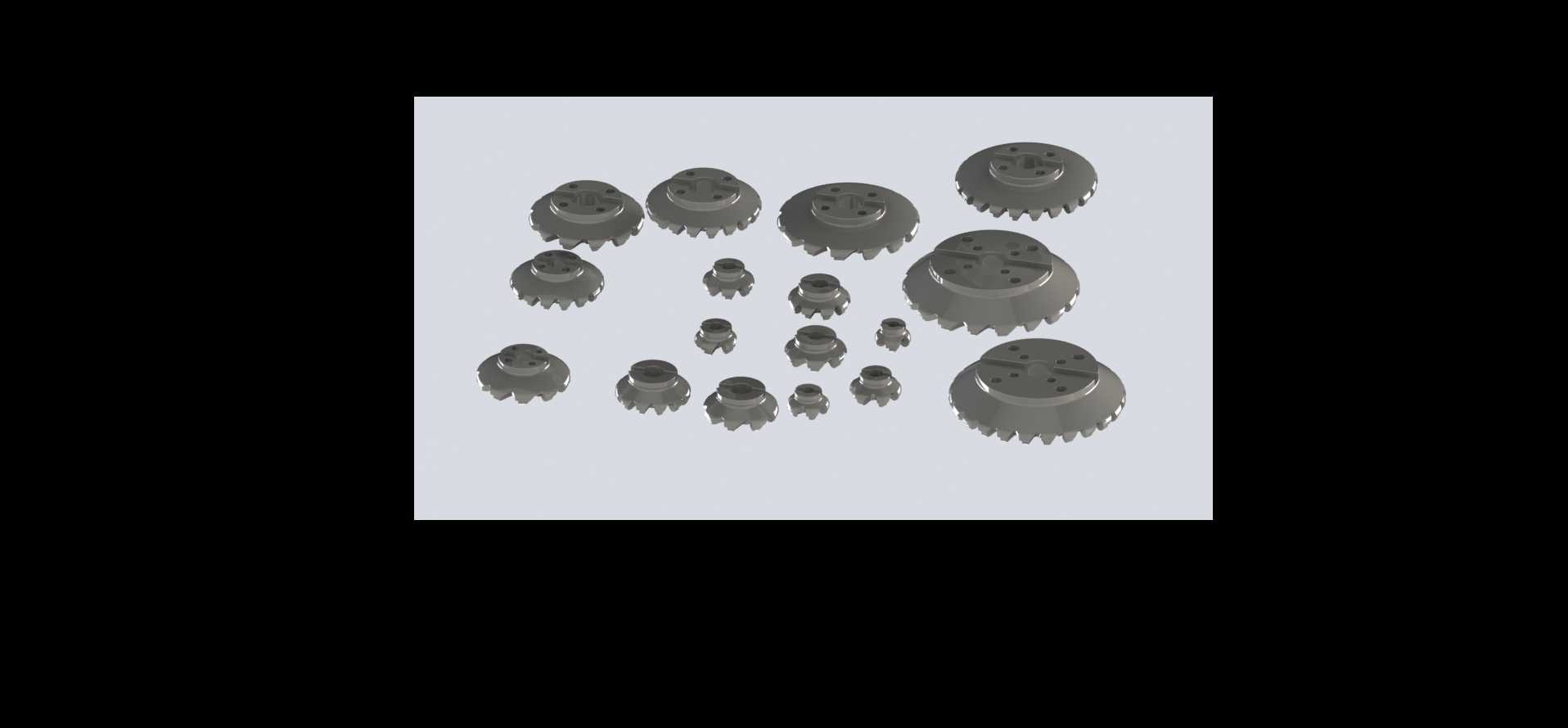

　　不同规格的铣刀齿形参数是成系列梯度排布的，直径最小的几款适合加工仪表类小模数齿轮的齿槽，齿顶宽度控制在0.3mm到1.2mm区间，能覆盖0.5模到2模的小尺寸齿形加工，中等直径的几款铣刀做了分屑槽设计，粗加工时可以把宽切屑分割成窄断屑，避免切屑缠绕刀杆，适合3模到6模的齿轮粗铣工序，大直径的几款铣刀刀齿密度做了降低处理，每个刀齿的容屑槽深度加大，加工大齿深的零件时能容纳更多切屑，不用频繁退刀排屑，适合8模以内齿圈的半精、精加工。建模过程中特意还原了每款铣刀的安装边界尺寸，比如铣刀的总厚度、刀齿超出刀柄的悬伸长度，做工艺排布的时候可以直接调用模型核对干涉情况，比如加工带台阶的齿轮零件时，能提前判断铣刀端面会不会碰到工件台阶面，

　　不用等到实际装刀试切才发现干涉问题。刀体部分的结构也做了还原，所有铣刀的刀体都采用了台阶式减重设计，大直径铣刀的内部做了空腔减重，降低刀体自身重量，减少机床主轴的动平衡负载，高速旋转时的震动量会比实心刀体小很多，加工出来的齿形精度更稳定。另外这套刀具组的齿形轮廓是按照渐开线齿形的仿形铣削要求做的，每款铣刀的齿形截形都对应固定模数的齿槽轮廓，加工时只要选对对应模数的铣刀，按照齿坯的分度要求逐齿铣削，就能得到符合公差要求的齿形，不需要后续做大量的修形处理。日常车间里做设备维修的非标齿轮配做、小批量定制齿轮生产时，这套刀具的适配性很强，不用专门去定制成型铣刀，能大幅缩短生产准备周期，建模的时候也把每款铣刀的刃口圆角做了还原，实际加工时刃口的0.1mm钝化圆角能减少刃口崩损，延长刀具的使用寿命，这些细节在做加工仿真的时候也能更贴近真实的切削状态，不会出现仿真和实际加工偏差过大的问题。
