工业双罐体带梯操作站台结构设计

　　这套带斜梯与防护栏的双罐体支撑站台，主要应用于化工配料、食品原料暂存、水处理药剂投加等需要高位布置罐体的生产场景，日常生产中操作人员可通过斜梯登上平台，完成罐体阀门操作、液位观测、物料加注、常规检修维护等作业，解决了立式罐体布置高度不足、操作面无可靠落脚空间的现场痛点。从结构设计逻辑来看，整个站台采用型钢焊接框架作为承载主体，四根主支撑柱采用等边角钢或矩形钢管制作，柱脚设置带安装孔的底板，可通过膨胀螺栓与混凝土地面固定，安装时需保证各柱脚的水平度偏差控制在2mm以内，避免平台整体倾斜带来的受力不均问题。平台台面采用花纹钢板铺设，表面的防滑纹路可避免操作人员在带水或带油污的工况下滑倒，台面边缘设置1.2米高的防护栏杆，

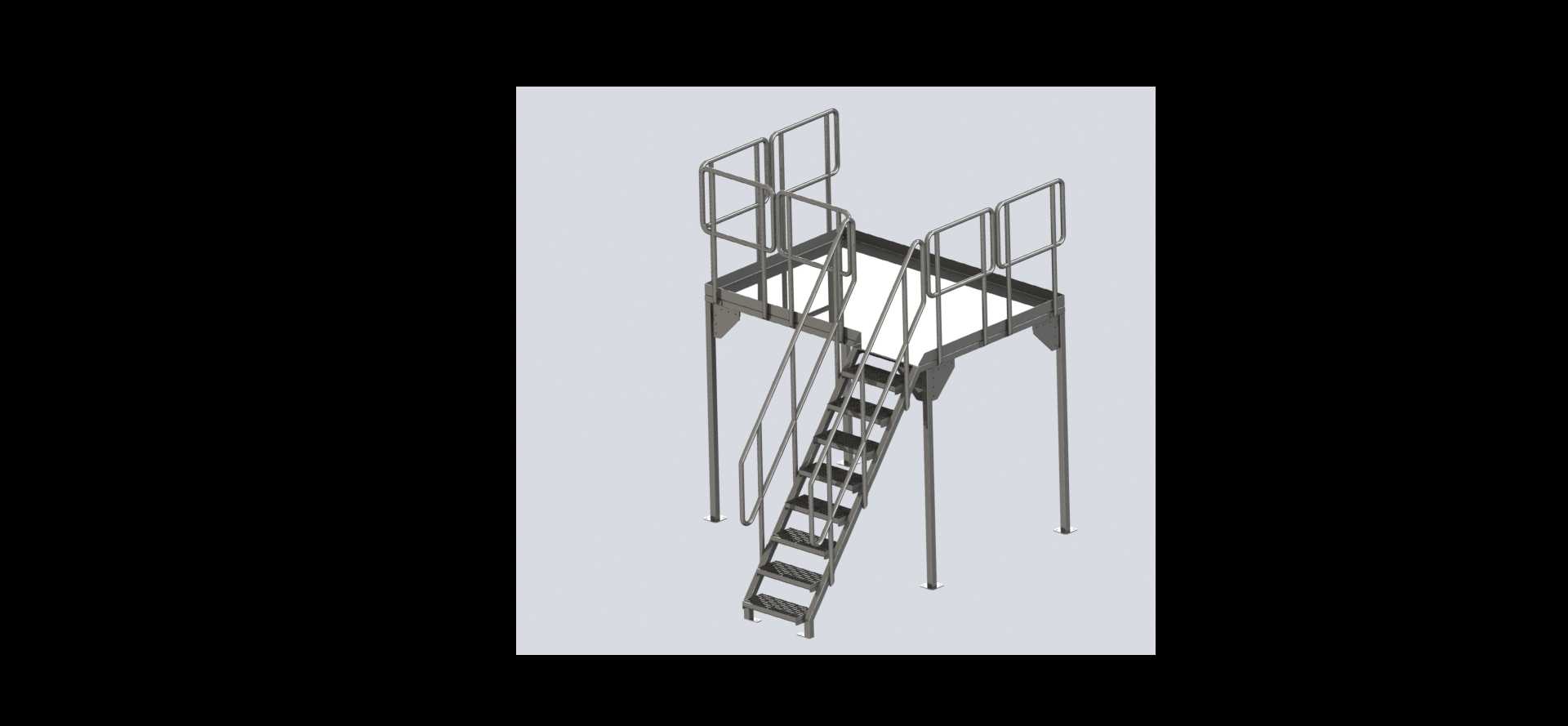

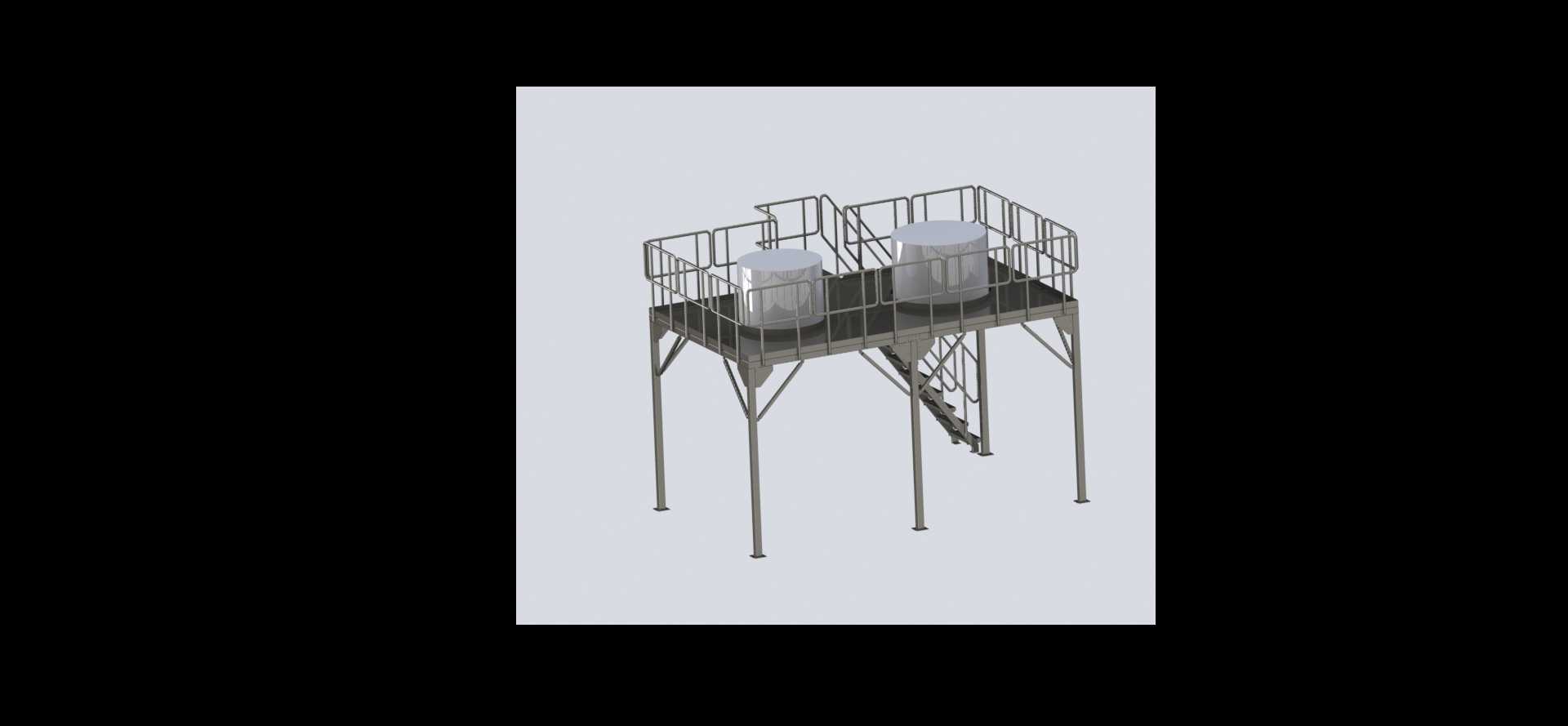

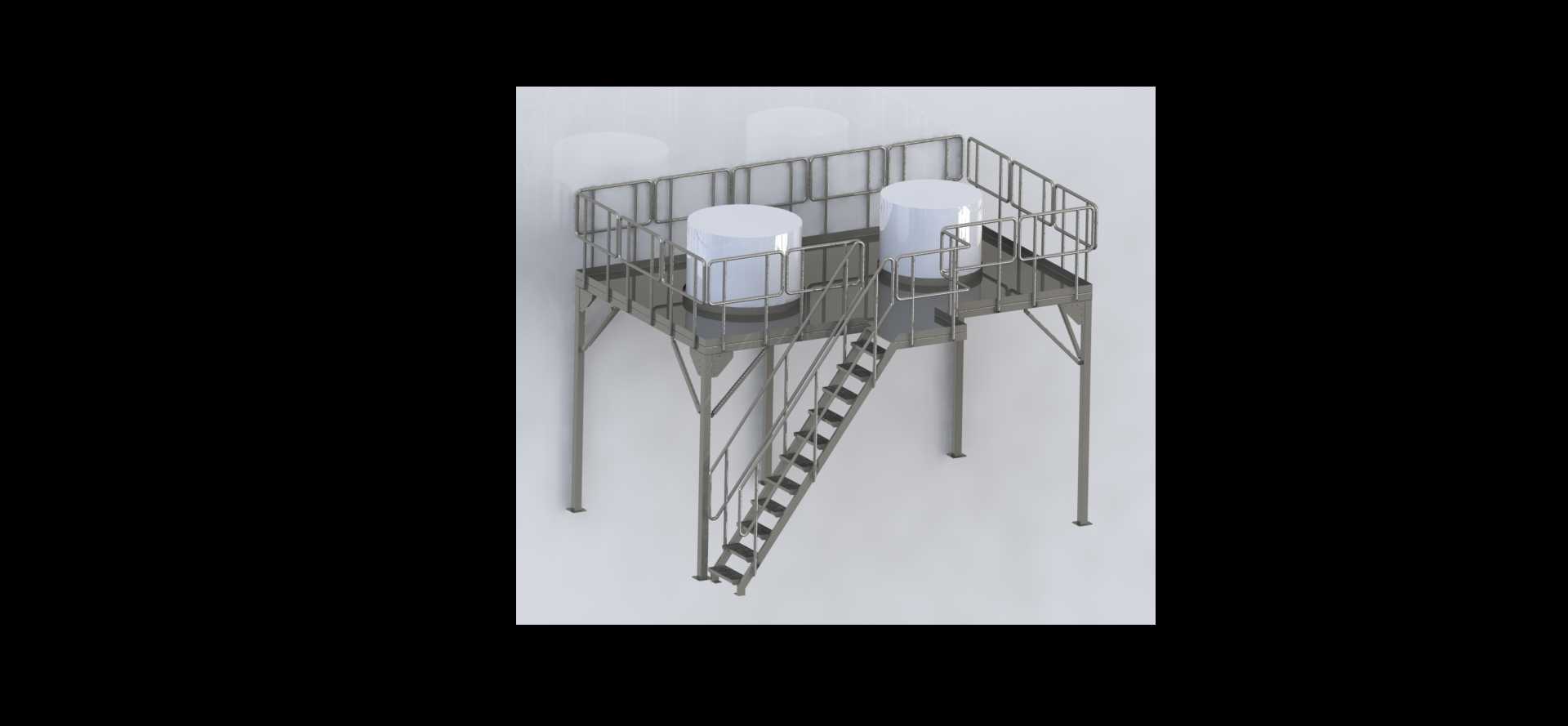

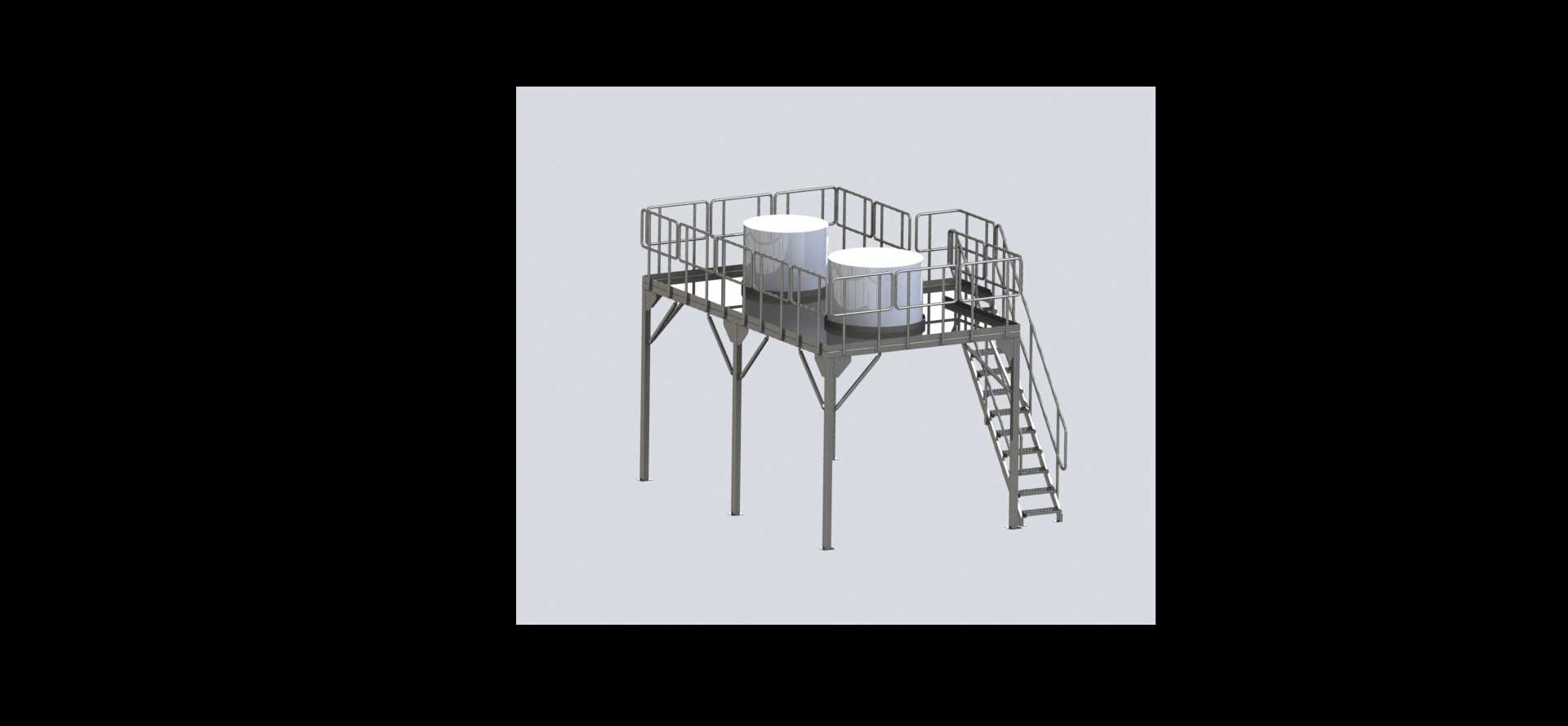

　　栏杆下部设置100mm高的挡脚板，防止工具或小型零件从平台边缘坠落，栏杆中间设置两道横杆，满足工业防护的安全间距要求。配套的斜梯采用倾斜角度45度的设计，梯步采用防滑钢板冲压制作，每级梯步的高度控制在200mm以内，宽度不小于220mm，符合人工上下攀爬的人机工程学要求，斜梯两侧同样设置扶手，与平台护栏平顺连接，不存在突兀的断口。平台上方预留的两个罐体安装位，设置了与罐体底部法兰匹配的固定支座，支座位置根据常用1立方立式储料罐的底部安装尺寸设计，安装时可直接将罐体落位后通过螺栓紧固，无需现场额外配焊支座，减少现场安装的工作量。从安装边界来看，整个站台的占地长度约3.2米，宽度约2.4米，平台台面距离地面的高度约2.8米，

　　斜梯向外延伸的水平长度约2.8米，现场布置时需要预留足够的通行与操作空间，平台侧面距离周边设备或墙体的安全距离不小于0.8米，方便人员绕行与应急疏散。结构受力计算时，平台台面的均布活荷载按照每平方米200kg设计，可同时容纳2-3名操作人员携带工具开展作业，单个罐体支座的承载能力按照1.5吨设计，可满足常规塑料或不锈钢立式储料罐满载时的承重要求，主支撑柱的长细比控制在允许范围内，避免平台出现明显的晃动。设计过程中特意将爬梯的入口设置在平台的侧方，避开罐体的操作阀门位置，防止上下爬梯时与阀门操作手柄发生干涉，平台台面在罐体对应的位置预留了管道穿过的开孔，方便罐体底部的出料管道向下铺设连接至下游设备，开孔边缘做了翻边处理，

　　避免杂物从开孔处掉落。护栏的所有连接位置都采用满焊处理，焊后打磨掉焊渣与毛刺，避免划伤操作人员，整个钢结构框架在制作完成后可做镀锌或喷漆防腐处理，适应不同车间的腐蚀环境，若应用在食品或医药车间，还可更换为304不锈钢材质制作，满足卫生级要求。这类站台结构在非标自动化生产线、中小型化工生产装置、环保水处理站房中的应用十分广泛，相比混凝土浇筑的操作平台，这种钢结构站台制作周期短，安装便捷，后期如果需要调整生产线布局，还可拆解后重新组装移位，灵活性更强。建模过程中所有型钢的规格都按照常用国标型材选取，没有特殊定制的截面，生产厂家可直接采购标准型材下料焊接，降低加工成本，各连接节点的螺栓孔位置都做了对位设计，现场组装时不需要反复配钻，可有效缩短安装工期。
