多规格L型加长测头深度测量工具组

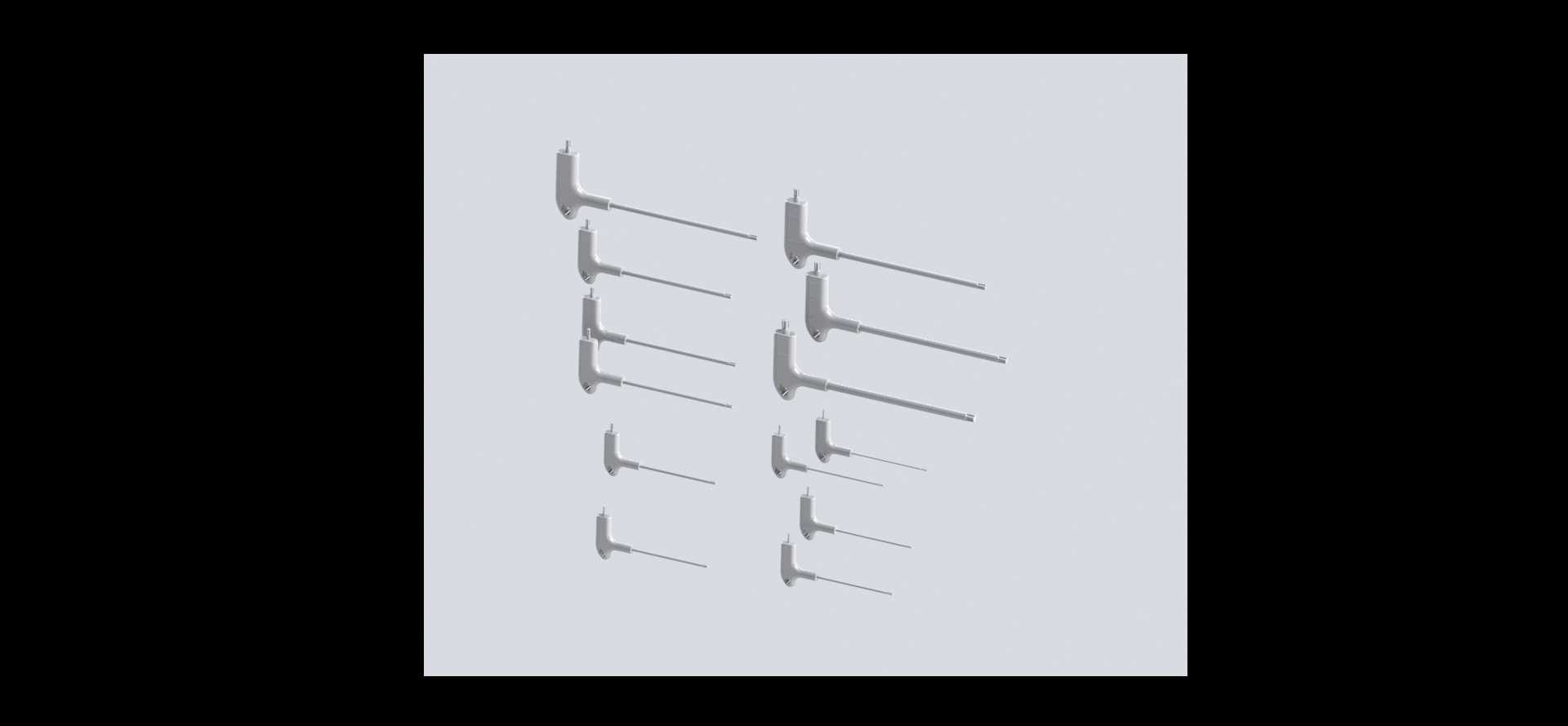

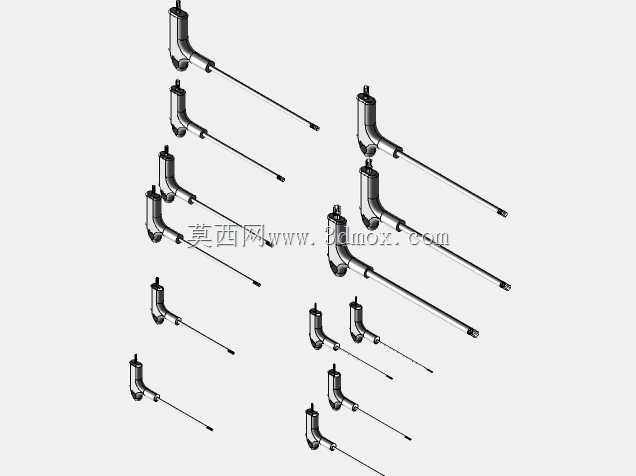

　　这套测量工具组主要面向精密检测场景下的深度、台阶尺寸测量需求，在机械加工车间的工序间检测、装配环节的配合尺寸核验、模具修配时的型腔深度测量等场景中都能发挥作用。日常加工现场遇到普通直测头无法伸入的窄槽、盲孔、带遮挡的台阶位置时，这类L型结构的测头可以绕过遮挡结构，将测量触点送达待测位置，避免因为测头结构干涉导致的测量数据失真。从结构设计来看，整套工具包含多组不同长度规格的测头，测头的弯折段保持统一的垂直弯折角度，保证测量时测头的接触端与待测面保持垂直，减少测量力带来的角度误差。测头的安装柄采用统一的标准夹持直径，能够适配市面上多数主流的百分表、千分表以及深度测量表的装夹接口，不需要额外加工转换套就能直接换装使用，

　　现场切换不同测量深度的工况时，只需要更换对应长度的测头即可，不需要重新调整表架的整体位置，能减少现场检测的辅助时间。设计过程中针对测头的刚性做了优化，不同长度的测杆直径做了梯度匹配，较长规格的测杆适当增加了杆部直径，避免测杆过长导致的挠曲变形，保证测量时测头接触工件后不会因为杆部形变出现数值跳动；短规格测头则控制杆部直径，保证能伸入尺寸更小的窄缝、小孔内部完成测量。所有测头的测量接触端都做了圆弧钝化处理，不会划伤工件的已加工表面，在测量有色金属、薄壁件这类容易产生划痕的工件时，也不会因为测头尖锐导致工件表面出现压痕。从安装边界来看，整套测头的安装柄长度统一，装夹后伸出表架的长度可以通过柄部的夹持位置微调，

　　最短的测头适合测量深度在10mm以内的浅槽、台阶，最长的测头可以覆盖150mm左右的深孔、深腔测量需求，测头弯折处的外轮廓尺寸控制在较小范围，能够伸入宽度3mm以上的窄槽内部完成检测。在实际使用中，这类测头组常配合磁性表座固定在机床工作台或者工件表面，加工过程中可以直接在机床上完成工序尺寸检测，不需要将工件拆下送到计量室，能减少工件拆装的辅助时间，也避免二次装夹带来的定位误差。针对模具制造场景，这套测头可以完成模具型腔内部的加强筋深度、顶针孔深度、配合台阶的尺寸检测，不需要将模具拆分就能完成多数隐蔽位置的尺寸核验；在装配环节，针对箱体类零件内部的轴承安装孔深度、密封槽位置尺寸，也可以用长测头绕过箱体的外壁遮挡，

　　直接触达内部待测位置完成测量。测头的杆部采用耐磨钢材制作，长期使用接触工件也不会出现明显的磨损量，保证测量精度的稳定性，不需要频繁校准测头长度补偿值。不同长度规格的测头做了清晰的长度区分，现场使用时可以根据待测位置的深度快速选取对应规格，避免因为测头长度不足导致无法触达待测面，或是测头过长导致在孔内出现卡滞。整套工具的结构没有多余的复杂部件，日常维护只需要定期清洁测杆表面的切削液、铁屑残留，检查接触端的磨损情况即可，不需要特殊的保养流程，适合生产现场的复杂使用环境。在做检具设计时，这类标准化的测头也可以直接集成到专用检具上，作为检具的测量接触部件，减少定制测头的加工周期和成本，利用成熟的标准件保证检具的测量可靠性。
