L型内六角扳手套装组合结构设计

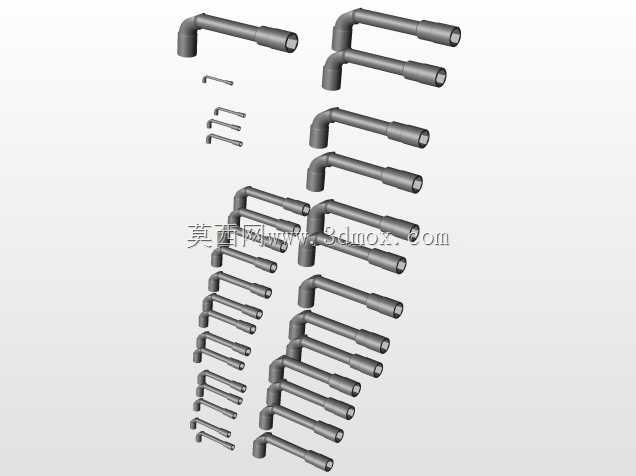

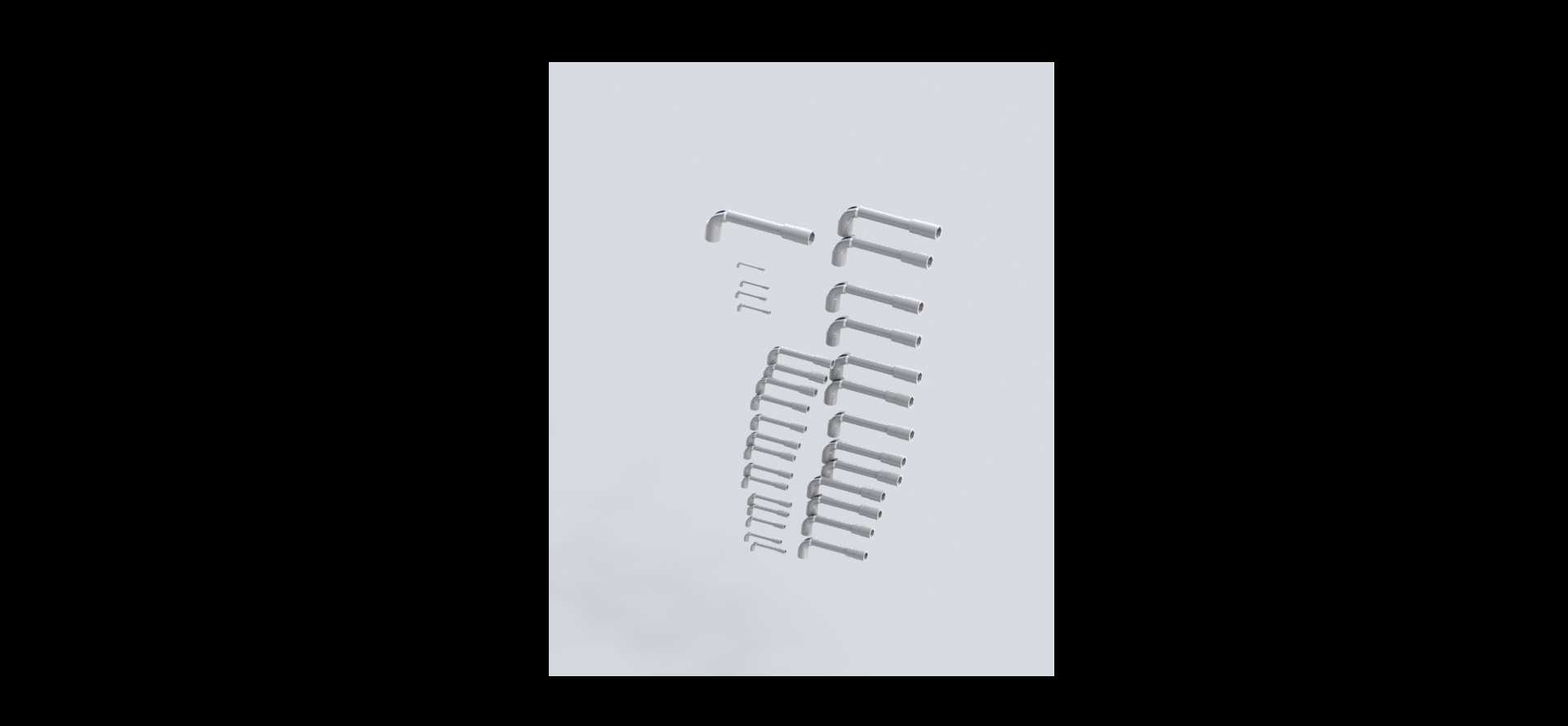

　　这套L型内六角扳手组，是面向设备装配、日常运维、精密拆装场景开发的手动工具组合，覆盖了从微型电子设备螺丝到中型机械紧固件的全规格拆装需求，在生产线设备维保、工装夹具调试、非标设备组装、家用五金拆装等场景都有极高的使用频次。整套工具采用长短边差异化的L型结构设计，长边作为施力臂可提供更大的扭矩输出，适合初次拧动锈死或紧固力矩较大的螺丝，短边插入螺丝头后可通过长边快速转动，实现螺丝的快速松紧，在狭小操作空间内还可将短边作为施力端，适配设备内部、缝隙处等常规扳手无法伸入的操作位置。设计阶段针对不同规格的扳手做了尺寸梯度划分，从最小号适配M2内六角螺丝到最大号适配M12内六角螺丝，每一级规格的边长、杆径都做了对应匹配，

　　避免小规格扳手杆径过粗无法插入螺丝孔、大规格扳手杆径过细受力断裂的问题，同时所有扳手的六角头都做了公差精准控制，与标准内六角螺丝的配合间隙控制在0.02mm以内，减少拧动过程中的滑牙风险，保护螺丝头不受损伤。整套工具的排布按照规格从小到大依次排列，收纳时可直接对应卡槽放置，取用的时候能快速找到对应规格，不会出现混放难找的情况，每个扳手的弯折处都做了圆弧过渡处理，避免应力集中导致的弯折断裂，在施加最大额定扭矩的时候，弯折位置不会出现裂纹或形变。从安装边界来看，单支扳手的最长边长度根据规格从50mm到180mm不等，最短边长度从20mm到80mm不等，操作时所需的最小回转半径根据规格从30mm到100mm不等，

　　在做设备结构设计预留操作空间时，可根据对应螺丝的规格预留足够的扳手操作空间，避免后期装配时扳手无法伸入、没有转动空间的问题。扳手的杆身采用直杆设计，没有多余的凸起结构，可深入深度不超过短边长度的沉头孔内操作，针对沉头孔较深的安装场景，长边也可插入螺丝头，利用短边施力，满足深孔螺丝的拆装需求。在实际设备运维场景中，这类成套内六角扳手是维保人员的标配工具，不同规格的覆盖能应对设备上不同位置、不同尺寸的内六角螺丝，不需要单独携带多支零散扳手，收纳和携带都更加方便。设计过程中还针对扳手的受力情况做了结构优化，杆身的硬度控制在HRC48-52之间，既有足够的硬度避免六角头磨损，又有足够的韧性避免受力时脆断，在拧动达到额定扭矩的螺丝时，

　　杆身不会出现明显的形变，六角头也不会出现圆角磨损的情况，长期使用依然能保持和螺丝头的紧密配合。对于结构设计人员来说，在做产品结构设计时，可参考这套扳手的尺寸参数来预留螺丝的操作空间，比如沉头孔的深度、螺丝周边的避让距离、操作面的预留尺寸，都可以对应扳手的实际尺寸来做设计，避免设计完成后出现装配困难、无法拆装的问题。在自动化设备的装配环节，这类扳手也常用于导轨安装、气缸固定、钣金件连接等位置的螺丝紧固，不同长度的力臂可以匹配不同螺丝的紧固力矩要求，小规格螺丝用短力臂避免拧断螺丝，大规格螺丝用长力臂保证足够的紧固力，防止设备运行过程中螺丝松动。整套工具没有多余的结构，所有设计都围绕拆装操作的实用性出发，从尺寸梯度到结构形状，都贴合实际操作中的使用需求，没有冗余的装饰性设计，完全服务于功能实现。
