多规格T型紧固工具组三维结构设计

　　这套T型紧固工具组的三维建模，核心围绕产线装配、设备维保、五金组装等多场景的实际操作需求展开，在结构设计阶段就充分考虑了不同工位的操作空间限制、施力习惯以及工具收纳的便利性。从实际应用场景来看，这类工具常出现在电子组装产线的小型螺丝紧固工位、小型机电设备的拆装维保环节、五金家具的组装作业中，不同长度的杆身设计对应不同深度的安装孔位操作需求，避免了单一规格工具无法适配深孔、窄腔操作的痛点。

　　在产品功能特性上，整套工具采用统一的T型握持结构，横向握柄的直径经过人体工程学优化，握持时手掌受力均匀，长时间紧固作业不会出现局部压痕，纵向杆身与工作端采用同轴度公差控制在0.02mm以内的一体式结构设计，传递扭矩时不会出现杆身晃动、工作端滑脱的问题，不同规格的工作端对应不同尺寸的紧固件，覆盖了M2到M6规格的内六角、十字槽类紧固件的操作需求，能够满足大部分轻型装配场景的使用要求。

　　设计思路上，没有采用市面上常见的分体式换头结构，而是采用单支工具对应单一规格的设计，一方面避免了换头结构带来的连接间隙，减少扭矩传递过程中的旷量，提升操作精度，另一方面也减少了作业过程中更换工作头的时间，提升装配效率；握柄与杆身的连接位置做了圆弧过渡处理，避免应力集中导致的杆身断裂问题，同时握柄表面做了微纹理防滑设计，即使手上沾有少量润滑油、汗液，也能保证握持稳定性，不会出现打滑脱手的情况。

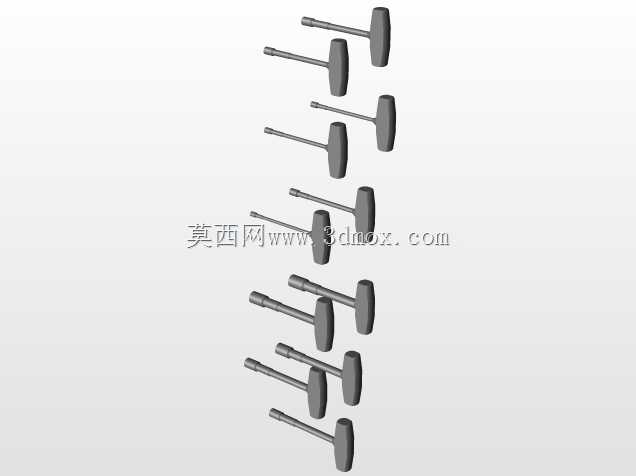

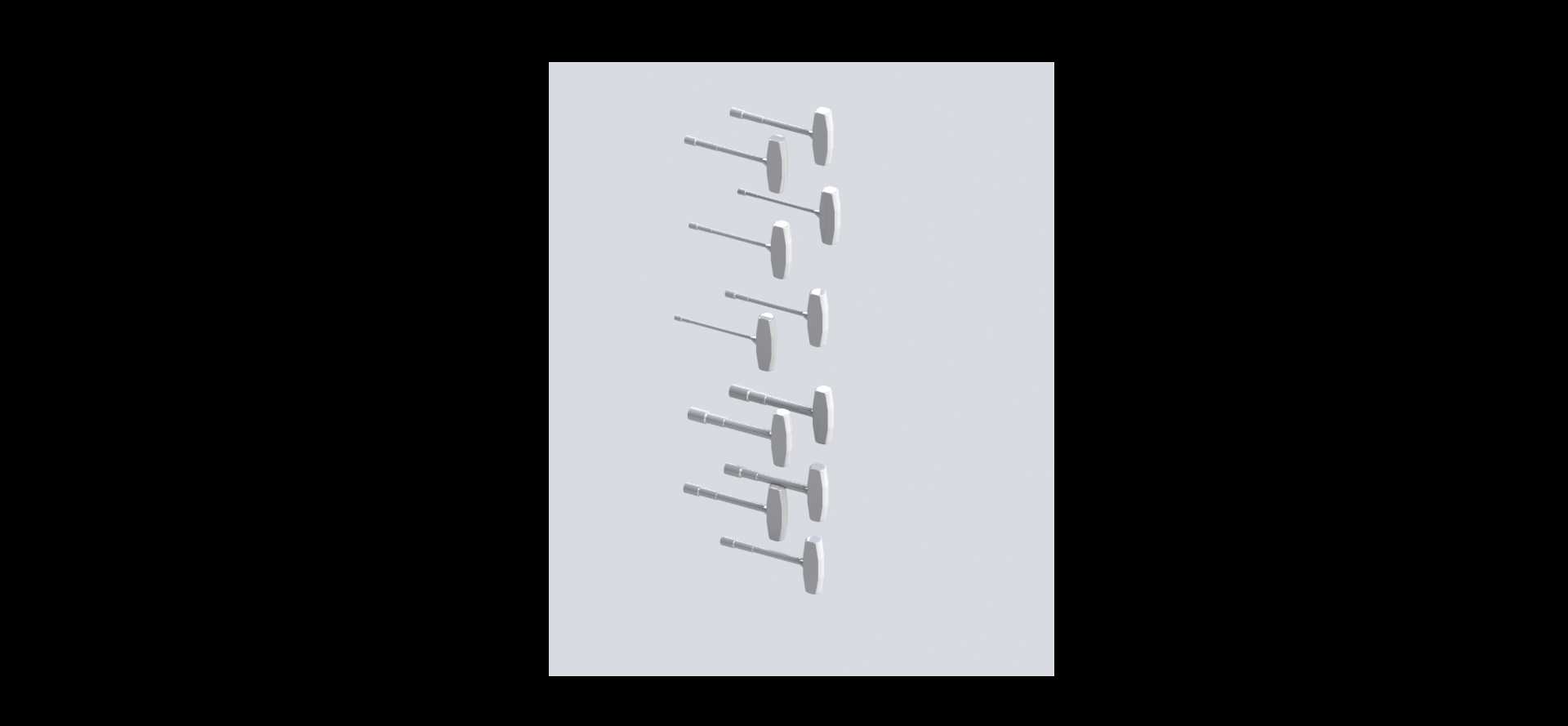

　　从外形尺寸与安装边界来看，整套工具共包含12支不同规格的T型工具，单支工具的横向握柄长度统一为80mm，纵向杆身长度从60mm到150mm不等，对应不同的操作深度，收纳时可以整齐排列在配套的工具架上，工具架的安装孔位间距设置为20mm，既不会因为间距过小导致取放工具时互相磕碰，也不会因为间距过大浪费收纳空间；单支工具的最大外轮廓直径不超过30mm，在窄腔空间内操作时，只要操作孔的直径大于32mm，就可以顺利伸入完成紧固作业，杆身部分采用高强度合金钢材质的设计参数，能够承受最大12N·m的紧固扭矩，满足轻型紧固件的拧紧力矩要求，不会因为扭矩过大出现杆身弯曲、工作端崩口的问题。

　　在实际建模过程中，每支工具的工作端都严格对应对应紧固件的槽型尺寸公差，保证虚拟装配验证时能够准确模拟工具与紧固件的啮合状态，不会出现干涉、滑脱的模拟误差，握柄部分的曲面建模充分考虑了注塑成型的拔模角度，拔模斜度设置为1.5°，既方便后续开模生产，也不会影响握持的手感；整套工具排列后的整体收纳尺寸为长240mm、宽100mm、高160mm，可以直接放入标准的五金工具抽屉内，不需要额外定制特殊尺寸的收纳空间，适配现有大部分工位的工具收纳布局。

　　针对设备维保场景的使用需求，长杆规格的工具可以伸入设备外壳内部的深孔位置，不需要拆解额外的外围护板就可以完成内部紧固件的拆装，大幅减少维保过程中的拆解工作量，短杆规格的工具则适合在空间局促的台面装配工位使用，操作时手腕的活动范围更小，长时间作业的疲劳度更低；每支工具的杆身尾部都做了倒角处理，取放时不会划伤工具架的定位孔，也不会划伤操作人员的手部，握柄两端的圆角处理也避免了尖锐边角带来的磕碰风险，符合手动工具的安全设计要求。
