长距双层皮带辊筒组合输送设备

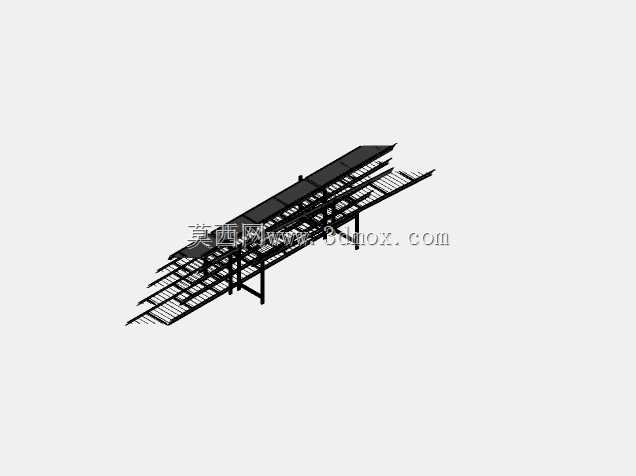

　　在食品加工、包装分拣、电子组装、轻工制造等连续生产场景中，长距离物料转运一直是产线布局的核心环节，这款双层组合式输送结构，正是针对车间跨工位长距离物料输送需求开发的实体设备三维还原模型。不同于常规单层皮带输送机，该结构采用上层皮带输送、下层辊筒输送的双层布局，上层绿色防滑皮带主要承担规整成品、包装件的平稳输送，皮带表面的防滑纹理可避免轻质包装件在输送过程中出现打滑偏移，适合输送纸箱、袋装成品、盒装电子配件等对输送平稳性要求较高的物料；下层无动力辊筒组则可承载工装板、周转箱、待加工毛坯件的回流或反向输送，无需额外配置独立回流线，大幅压缩车间内输送设备的占地空间，尤其适合厂房面积有限、需要双向物料流转的生产场景。

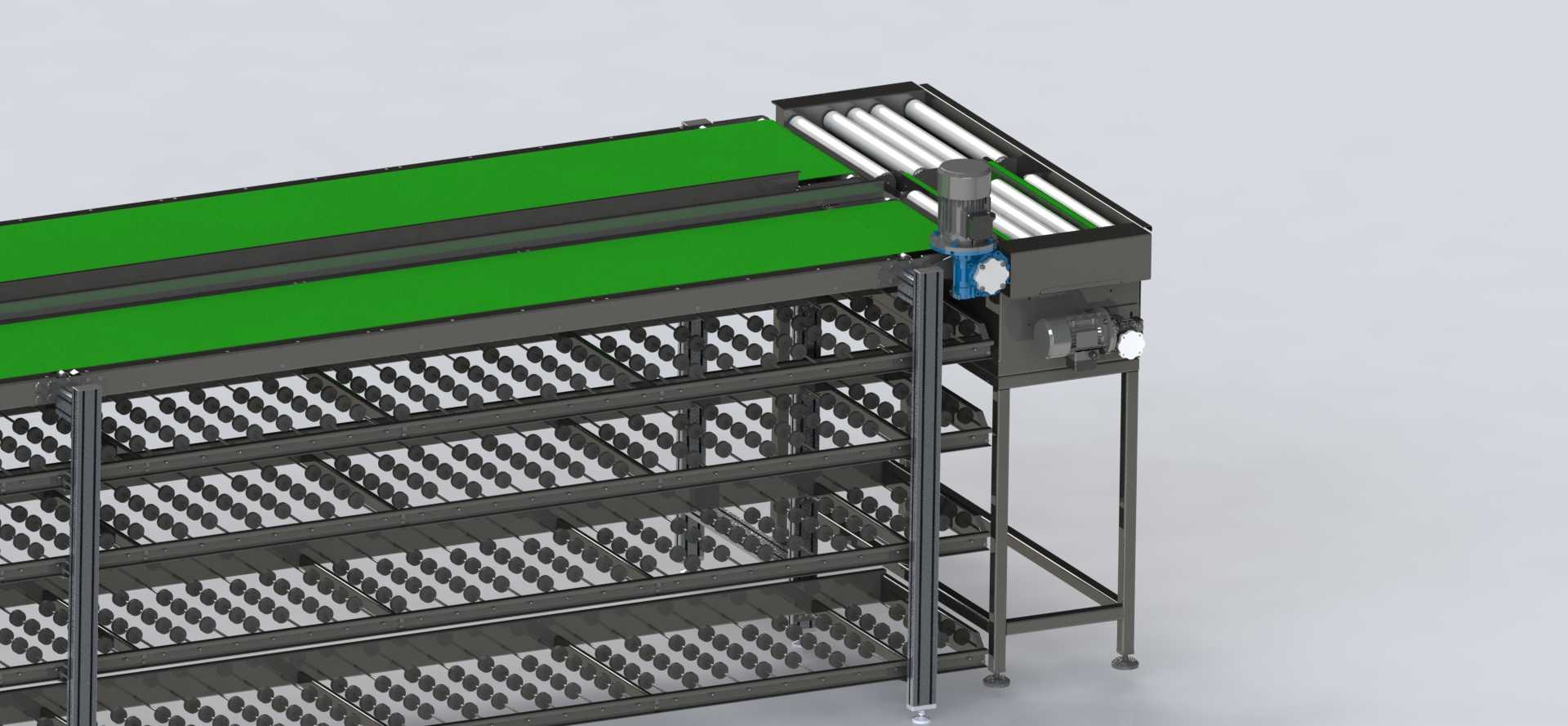

　　从结构设计逻辑来看，整体机架采用标准化工业铝型材与方钢焊接组合的框架结构，主支撑腿按等间距排布，每段支撑腿底部配置可调脚杯，可根据车间地面平整度调整整体设备水平度，避免因地面倾斜导致皮带跑偏、辊筒卡滞等常见故障。上层皮带输送段的驱动端布置在设备一端，内置减速电机驱动主动辊带动皮带循环运转，皮带下方全程布置托辊组，避免长距离输送时皮带因物料重量出现下凹变形，张紧机构设置在设备尾端，可通过调节螺栓调整皮带张紧度，补偿皮带长期运行后的拉伸变形量。下层辊筒段采用无动力设计时，可依靠物料自身重力或人工推送实现流转，若配置驱动链轮组也可快速改造为动力辊筒线，适配不同节拍的生产需求。

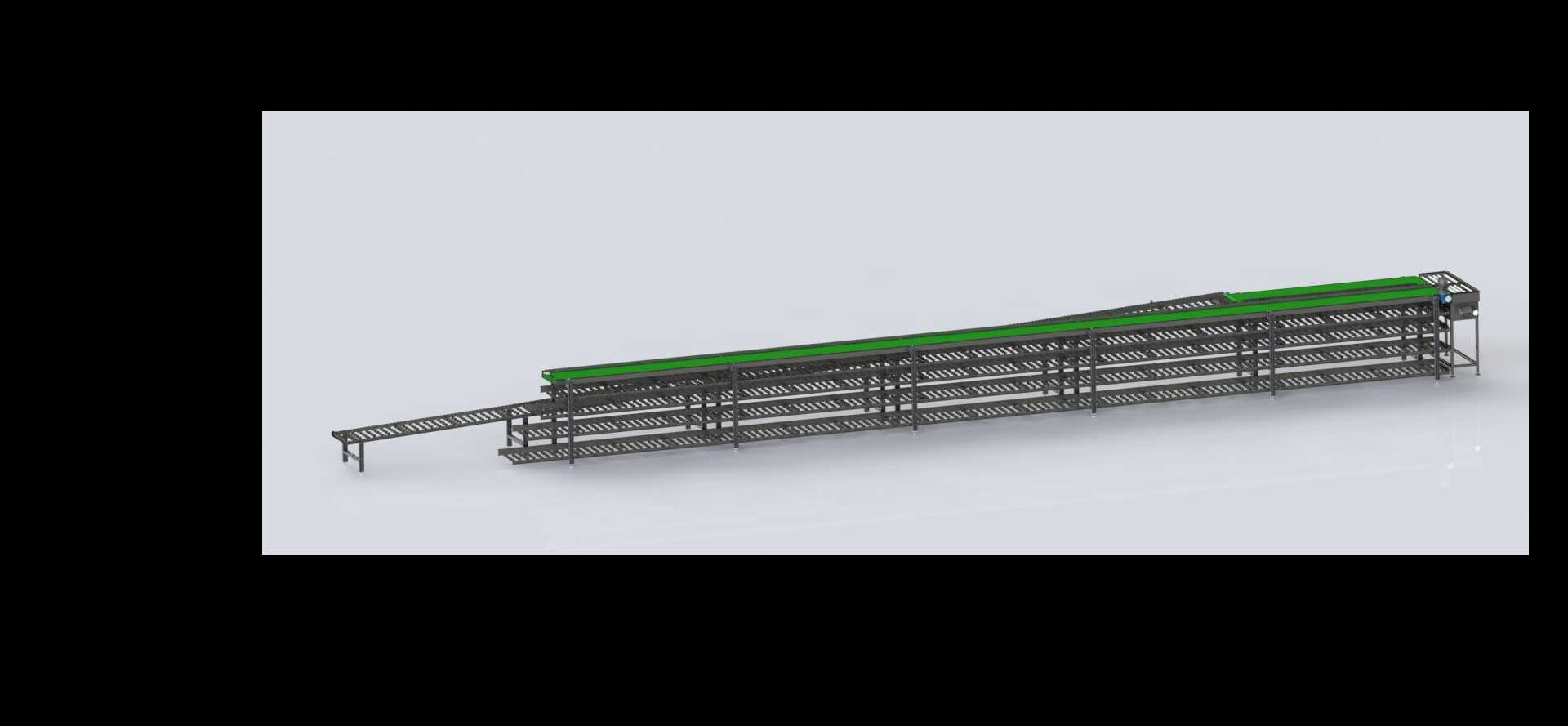

　　设备末端设置倾斜式出料段，该段采用窄幅辊筒排布，可实现物料从主线到下一工位的平稳过渡，避免物料在末端出现卡滞、跌落问题。整体设备的安装边界需要结合车间产线布局预留空间，设备总长度可根据实际工位间距进行模块化拼接，单段标准节长度为2米，可通过法兰连接实现多段组合，适配10米到30米不等的长距输送需求；设备宽度方向，上层皮带有效输送宽度为600mm，下层辊筒有效输送宽度与上层保持一致，整体设备总宽度约780mm，安装时两侧需要预留至少300mm的维护空间，用于日常皮带调整、辊筒更换、润滑保养等操作；设备总高度可根据前后对接设备的高度进行调整，标准工作面高度为750mm，适配多数人工操作工位与自动化设备的对接高度。

　　在实际应用中，该类输送设备常与分拣机、包装机、贴标机、自动化装配工位对接，上层输送线负责将完成加工的成品输送至包装段，下层辊筒线则将空周转箱、工装板回流至上料工位，形成闭环物料流转路径，减少人工搬运的工作量，提升整线生产效率。设计过程中需要重点核算机架的整体刚性，长距离输送设备若机架刚性不足，运行过程中会出现明显晃动，因此主框架采用40*40mm方钢作为主纵梁，横向支撑每间隔500mm布置一根，确保满载状态下机架变形量控制在1mm/米以内，避免影响皮带运行精度。皮带两侧设置导向挡边，高度为50mm，可防止物料从皮带两侧滑落，挡边采用快拆结构，无需工具即可快速拆卸，方便日常清理皮带表面残留的杂物。

　　针对不同行业的使用需求，该结构还可进行针对性调整，比如食品行业使用时可将皮带更换为食品级PU材质，机架采用不锈钢方钢制作，满足食品生产的卫生要求；电子行业使用时可在皮带下方配置防静电层，避免静电损坏电子元器件；重型物料输送场景下可加厚辊筒壁厚度，更换更大功率的驱动电机，提升整体承载能力。设备的驱动端设置安全防护罩，将传动链轮、电机等运动部件完全封闭，避免操作人员误触引发安全事故，符合机械设备安全设计规范。日常维护过程中，仅需要定期检查皮带张紧度、给辊筒轴承加注润滑脂、清理皮带表面杂物即可，整体维护成本较低，适合各类制造企业的产线升级改造使用。
