辊道式工件分流输送机架结构设计

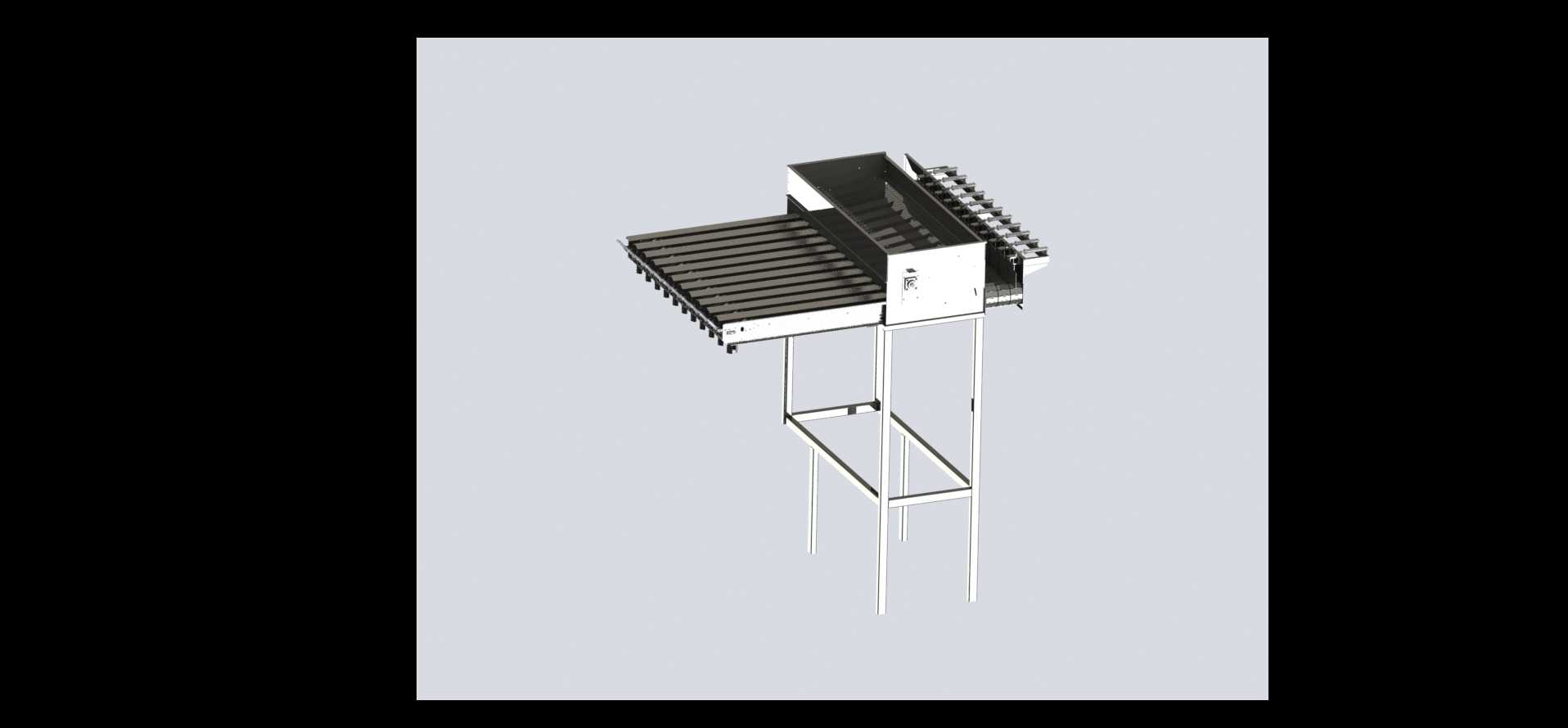

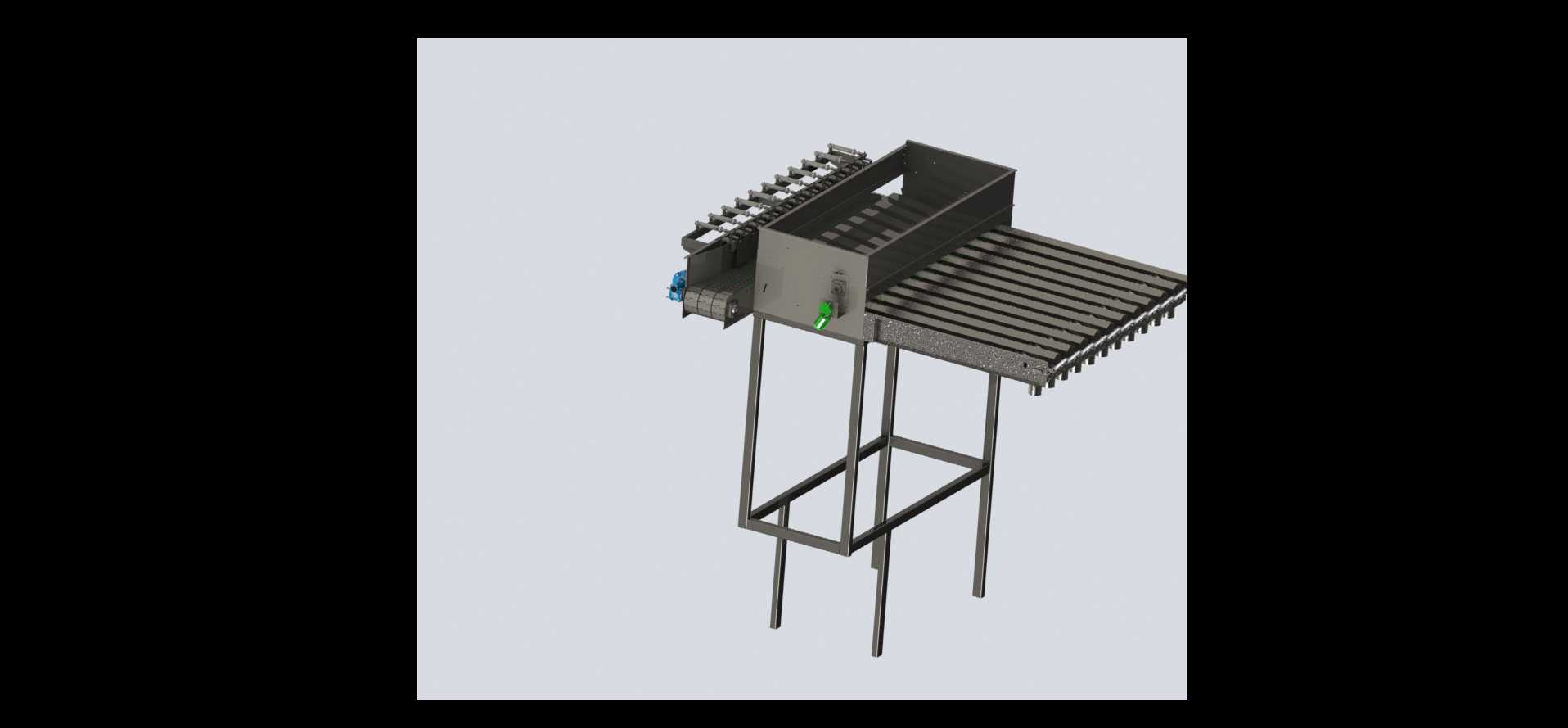

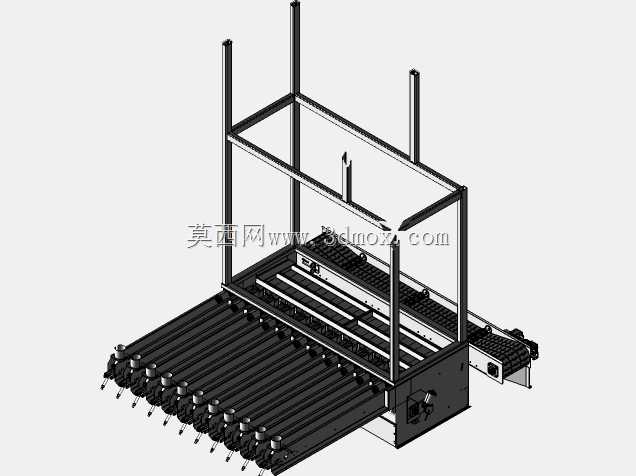

　　这套辊道式输送结构，主要面向车间产线中工件的分流、暂存与定向输送场景，常见于机加工序间流转、装配线前段工件排序、包装线前段物料整理环节，用来承接上一工序来料，按照后续工位的加工节拍将工件有序分流到对应输送通道，避免多工位同时上料时出现的工件堆叠、堵料问题。从结构组成来看，整套设备采用方管焊接作为主体支撑框架，四条立式支腿搭配底部横纵拉结的方管横梁，形成稳定的落地式支撑结构，支腿底部预留了安装调节孔位，现场安装时可以配合地脚螺栓或者调节脚杯，适配地面不平整的安装场景，调整整机水平度，避免辊道倾斜导致工件自主滑移跑偏。上部的输送主体分为两个功能区段，一侧是带挡边的进料导槽段，槽体侧壁高度根据常规输送工件的外形尺寸设计，

　　刚好可以限制工件的侧向位移，让来料能够准确对齐后续辊道的中心位置，导槽侧部安装的驱动组件通过链传动带动辊筒转动，不需要额外设置复杂的导向机构就能保证进料姿态稳定。另一侧是多列平行排布的辊道输送段，每列辊道由独立的短辊筒依次排列组成，辊筒之间的间隙根据输送工件的最小底面尺寸设定，保证小尺寸工件不会从间隙掉落，同时辊筒表面做了滚花处理，增大和工件底面的摩擦力，避免输送过程中工件打滑偏移。两个功能区段的衔接位置设置了可摆动的分流拨块，拨块通过转轴固定在机架上，配合侧部的驱动元件动作，可以将进料导槽送来的工件依次拨送到不同的辊道列上，实现单路进料、多路出料的分流效果，拨块的摆动行程根据辊道的列间距做了限位设计，

　　不会出现拨料过位导致工件卡滞的问题。设计过程中优先考虑了结构的易维护性，所有辊筒都采用快拆式安装结构，两端的轴承座通过螺栓固定在机架侧板上，后期如果出现辊筒磨损或者轴承损坏，不需要拆解整个机架就能单独更换故障辊筒，减少产线停机维护的时间。机架的整体高度按照常规人工操作工位的舒适高度设定，同时预留了和前后端设备对接的安装接口，进料端可以对接上料机械手、爬坡输送机等上料设备，出料端可以直接对接加工机床、检测工位或者包装设备，不需要额外做高度转接。在结构强度校核阶段，支腿和横梁的方管规格选型按照最大输送工件重量的1.5倍安全系数计算，保证满负载输送时机架的变形量控制在允许范围内，不会因为长期承重出现结构变形导致辊道卡滞。

　　辊道的输送速度可以通过驱动端的调速组件调整，适配不同生产节拍的产线需求，当后续工位出现临时停机时，也可以通过暂停驱动运行，让工件暂时停留在辊道上作为临时缓存区，不需要额外设置缓存台架，节省车间的设备占用空间。整套结构没有采用复杂的定制化异形零件，大部分结构件都是标准方管、标准辊筒、标准紧固件，加工和采购成本较低，组装难度小，适合中小批量的产线改造项目快速落地使用，现场安装时只需要按照装配图将框架焊接或者螺栓组装完成，再依次安装辊筒和驱动组件，调整好辊道的平行度就能投入使用，不需要复杂的现场调试工序。
