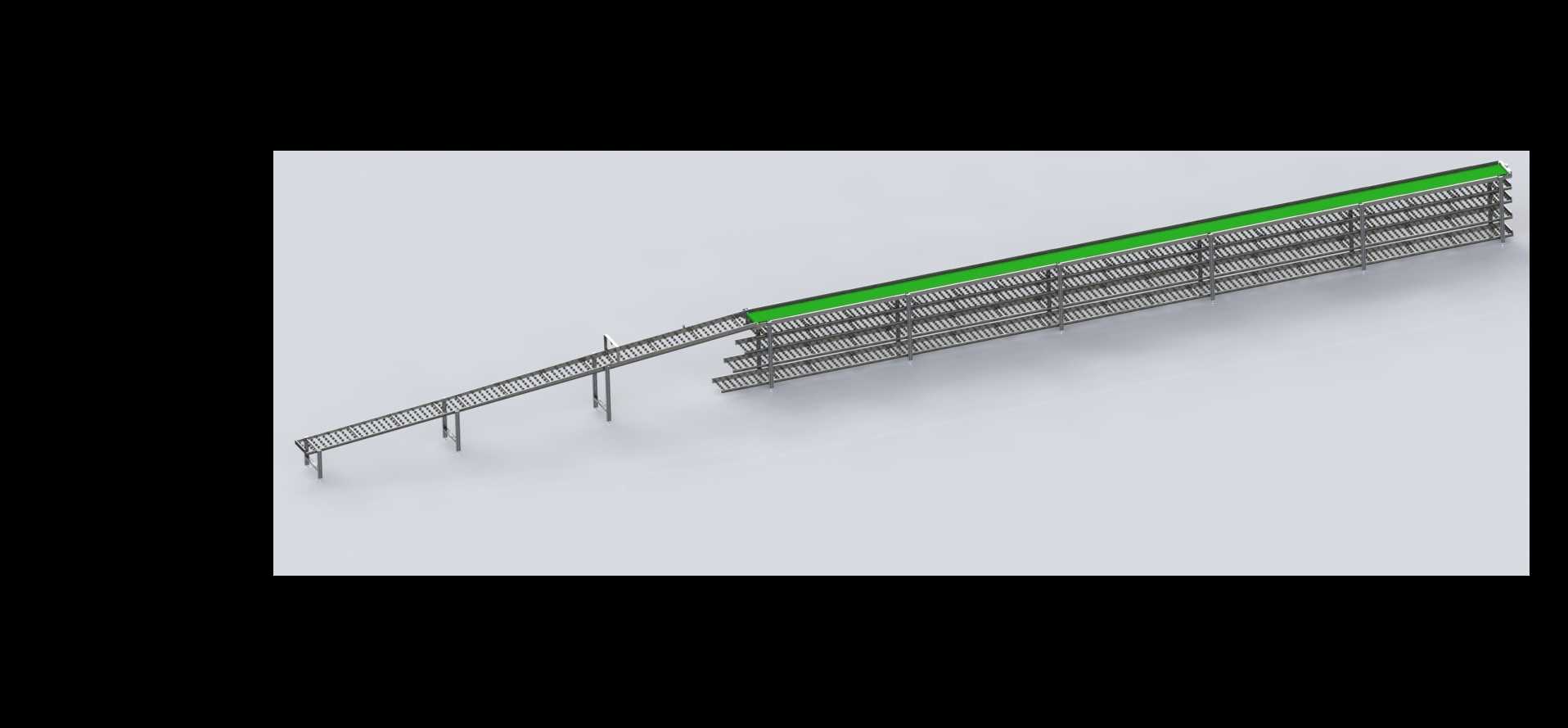

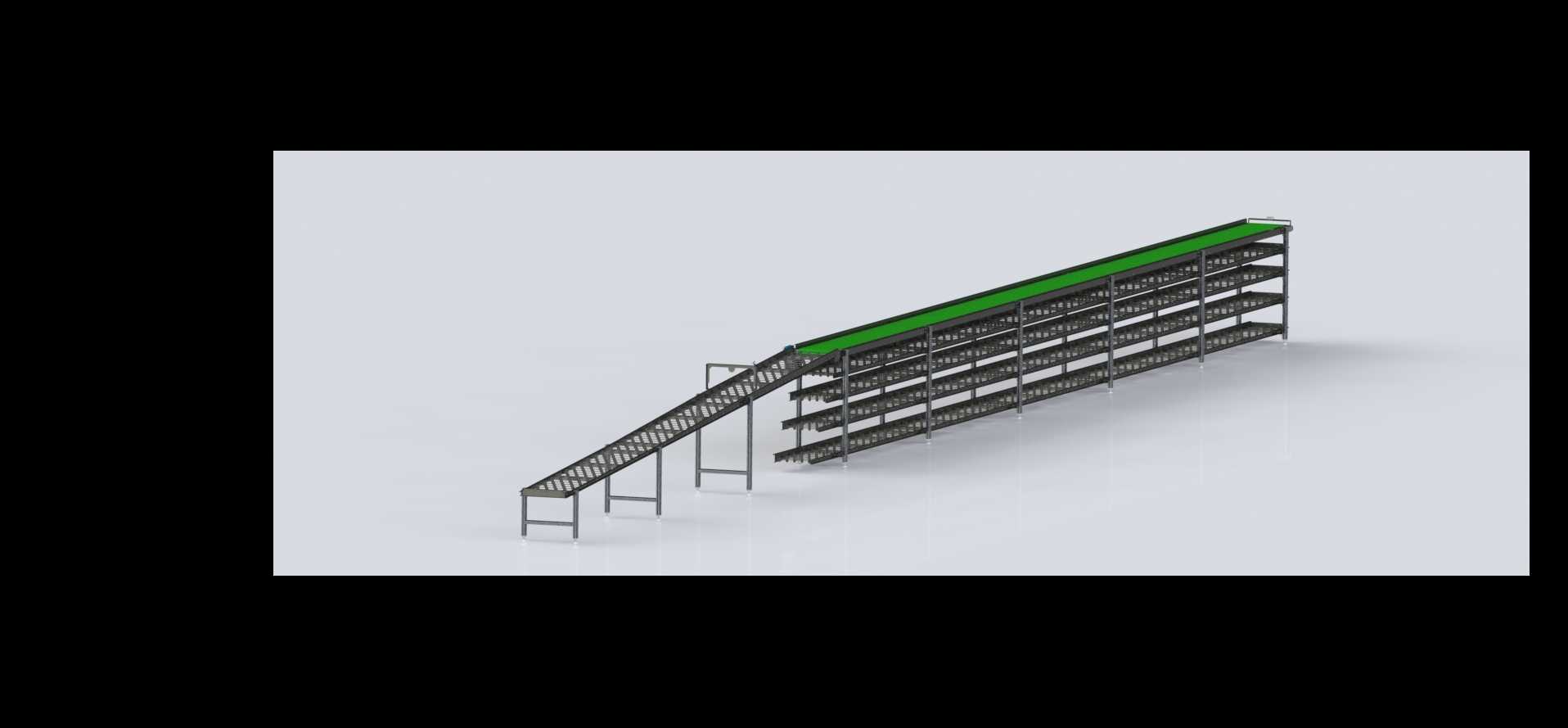

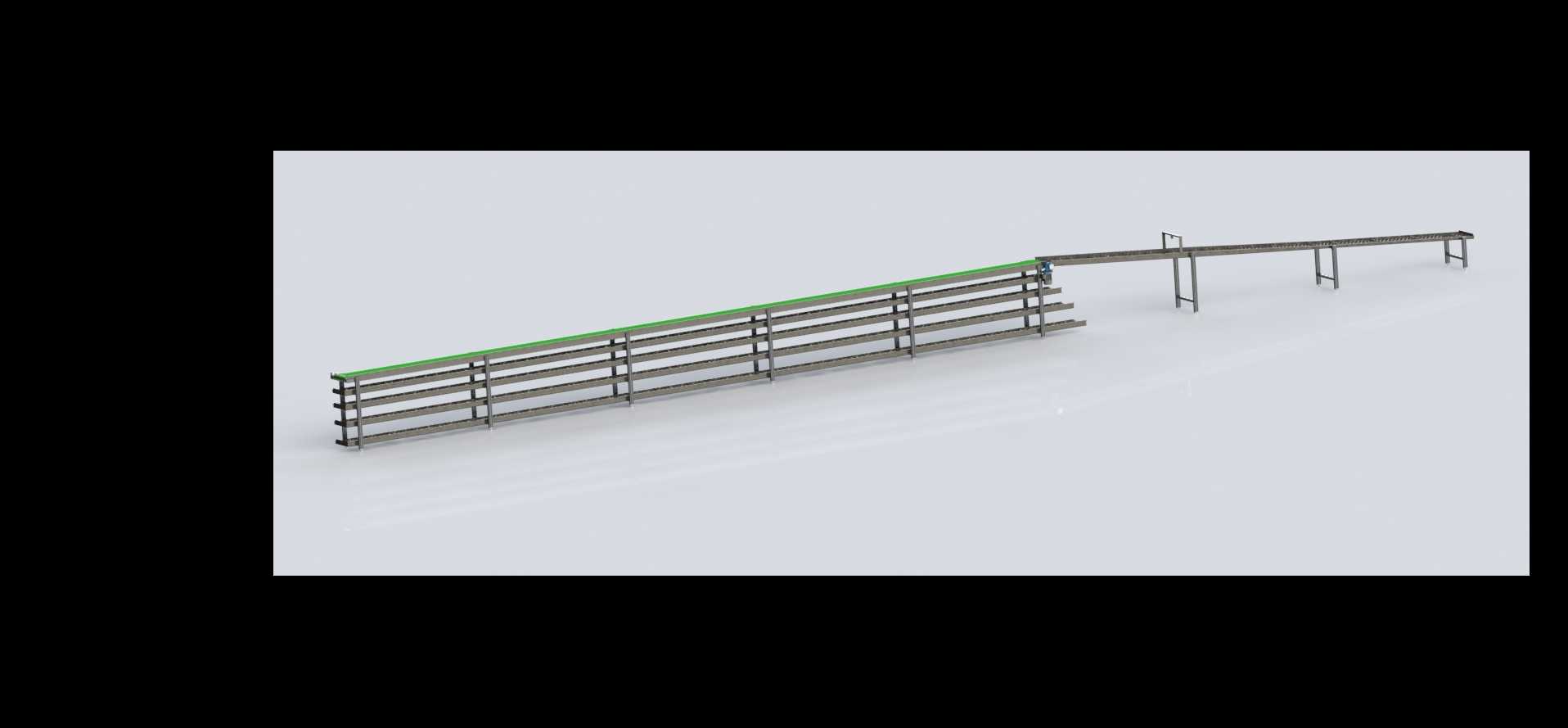

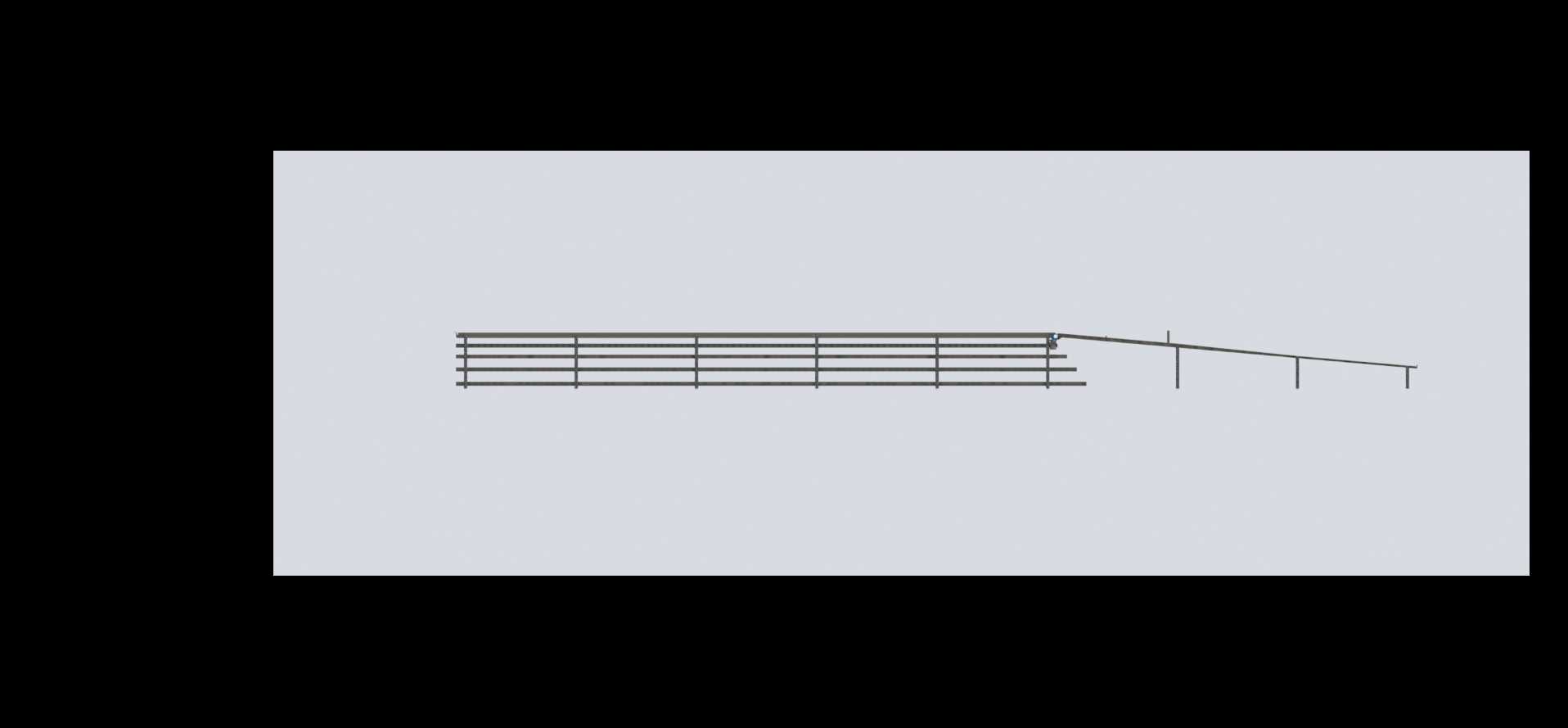

多层斜段组合式辊道输送系统结构

　　这套辊道输送结构的设计初衷，是解决平面仓储区域向高位暂存架转运箱装、规整硬质包装物料的输送衔接问题，在电商仓储分拣、制造业车间工序间周转、成品仓出库暂存这类场景中，这类带斜向爬坡段加多层水平暂存段的辊道结构，能替代大量人工搬运的重复作业，减少物料周转过程中的磕碰损伤，同时压缩平面输送占用的场地面积。从结构布局来看，斜向爬坡段的倾斜角度经过反复校核，既保证物料依靠自身重力与辊筒转动的辅助能顺畅下滑或被推送上行，也避免角度过大导致物料倾翻，爬坡段两侧设置的限位挡边高度匹配常规周转箱的侧边高度，不会出现物料在输送过程中从侧边滑落的情况。爬坡段的支撑腿采用可调节高度的结构设计，安装时可以根据现场地面的平整度微调支脚高度，

　　保证整段辊道的水平度与倾斜角度符合设计要求，支脚底部的防滑垫板能分散设备对地面的压强，避免长期使用后地面出现凹陷导致辊道变形。多层水平暂存段采用分层平行排布的方式，每层之间的间距预留了足够的人工取放物料操作空间，同时也满足不同高度周转箱的暂存需求，每层辊道的辊筒间距经过计算，适配常见的周转箱底部尺寸，不会出现周转箱卡滞在辊筒间隙之间的问题。辊筒本身采用标准的通用辊筒规格，后期维护更换时不需要单独定制非标件，能大幅降低设备的运维成本，辊筒两端的轴承座采用快拆式结构，检修时不需要拆解整段机架就能快速更换损坏的辊筒。整个机架主体采用型材拼接的方式搭建，连接处的角件与紧固件都做了防松处理，长期承受物料载荷与输送振动也不会出现连接松动的问题，

　　机架侧边预留了传感器安装位与气动元件安装支架，后期如果需要升级为自动化输送线，不需要重新打孔改造机架，直接加装检测元件与阻挡机构就能实现自动分拣、定点停料的功能。斜段与多层水平段的衔接处做了过渡辊处理，过渡位置的辊筒密度比常规段更高，避免物料在经过衔接位置时出现卡顿、掉落的情况，过渡段的高度差控制在极小范围内，保证物料输送过程的平稳性，不会因为颠簸导致箱内物料散落。安装边界方面，这套结构的整体宽度控制在常规通道允许的尺寸范围内，安装时不需要对现有车间通道做大规模改造，设备侧边与墙体、其他设备之间预留的检修距离符合车间安全规范，日常巡检、维护时操作人员有足够的操作空间。在实际使用场景中，这套辊道系统可以搭配人工拣选工位使用，

　　作业人员将分拣完成的物料放在爬坡段入口，物料顺着辊道输送到对应的高层暂存层，也可以反向使用，将高层暂存的物料通过斜段输送到低层出库位置，适配不同的作业流程需求。每层水平暂存段的末端都设置了限位挡块，避免物料输送到末端时冲出辊道，挡块表面包裹了缓冲材质，减少物料与挡块碰撞产生的噪音与磕碰损伤。整个结构没有复杂的传动部件，无动力版本不需要接电就能依靠重力完成物料输送，有动力版本也只需要在每段辊道端部加装驱动模块，布线方式沿机架侧边的线槽排布，走线整齐规范，避免线缆外露造成的安全隐患。设计过程中还考虑了不同物料的适配性，辊道的侧边预留了导向条安装槽，可以根据输送物料的宽度调整导向条的间距，适配不同尺寸的周转箱、工件托盘，不需要更换辊道主体就能满足多规格物料的输送需求。支撑结构的受力经过校核，每层暂存段的额定载荷满足常规仓储周转的重量要求，不会因为长期堆载出现机架变形、辊筒弯曲的问题，整体结构的稳定性经过模拟验证，即使在满载情况下也不会出现侧翻、晃动的情况。
