工业散料输送用长距离橡胶带输送装置

　　这套带式输送结构的核心承载部件为橡胶带，在矿山、建材、粮食加工、化工散料转运等场景中，承担块状、颗粒状、粉状物料的水平或小倾角长距离转运任务，相比刮板输送、斗式提升等转运形式，橡胶带输送的运行阻力更低，物料与带面无相对剐蹭，对易碎物料的破损率控制更优，同时单段输送距离可根据厂区布局灵活调整，适配从车间内工序间短距离转料到厂区内跨工段长距离输送的多元需求。

　　从结构设计逻辑来看，整套装置采用模块化分段拼接思路，主体机架由标准型钢焊接成型，支腿高度可根据现场进料、出料端的高差需求做适配调整，支腿底部预留地脚螺栓安装孔，可直接固定在混凝土基础或钢制操作平台上，安装时无需额外做复杂的基础预埋处理，单段机架的连接位置采用定位销加螺栓紧固的形式，现场拼接时可快速对齐安装基准，大幅缩短现场安装调试的周期。带面下方均匀布置槽型托辊组，托辊的槽角设计为30度标准角度，既可以保证散料在带面的堆积截面足够大，提升单小时输送产能，又能避免带面在重载运行时出现跑偏撒料的问题，回程段采用平行下托辊支撑，降低橡胶带回程运行的垂度，减少带面的反复弯折疲劳损耗。

　　装置的受料端设置有导料槽结构，导料槽的侧板采用耐磨衬板贴合设计，可避免上游落料直接冲刷橡胶带表面，同时导料槽的密封裙边紧贴带面，防止粉状物料在受料位置出现扬尘外溢的问题，适配有环保要求的生产车间场景。驱动端预留了减速器、驱动滚筒的安装接口，可根据输送产能、输送距离的需求匹配对应功率的驱动单元，改向滚筒位置设置有螺旋张紧结构，可根据橡胶带的运行张紧力需求快速调整张紧行程，避免带面打滑影响输送效率。整套结构的外形尺寸遵循通用带式输送机的边界规范，设备宽度方向的最大外廓尺寸不超过带面宽度的1.6倍，可适配多数厂房内的输送通廊安装空间，支腿的横向跨距经过受力校核，在满载运行时的机架形变量控制在允许范围内，不会出现带面偏移托辊的问题。

　　在实际选型应用时，可根据输送物料的特性调整橡胶带的参数，比如输送磨琢性较强的矿石类物料时，可选用带耐磨橡胶层的加厚带面，输送高温物料时可选用耐温橡胶材质的带面，输送有防粘连需求的物料时可选用表面带花纹的防滑带面。整套结构的所有易损部件均采用行业通用标准件，托辊、滚筒、密封件等部件均可直接采购标准件替换，后期运维的备件成本更低，无需单独定制非标配件。设备运行时的带速可根据物料特性调整，输送粉状易扬尘物料时可适当降低带速，输送大块无扬尘物料时可提升带速提高输送效率，带面的运行速度调整范围覆盖0.8m/s到2.5m/s的常用区间，可适配绝大多数散料输送工况的需求。

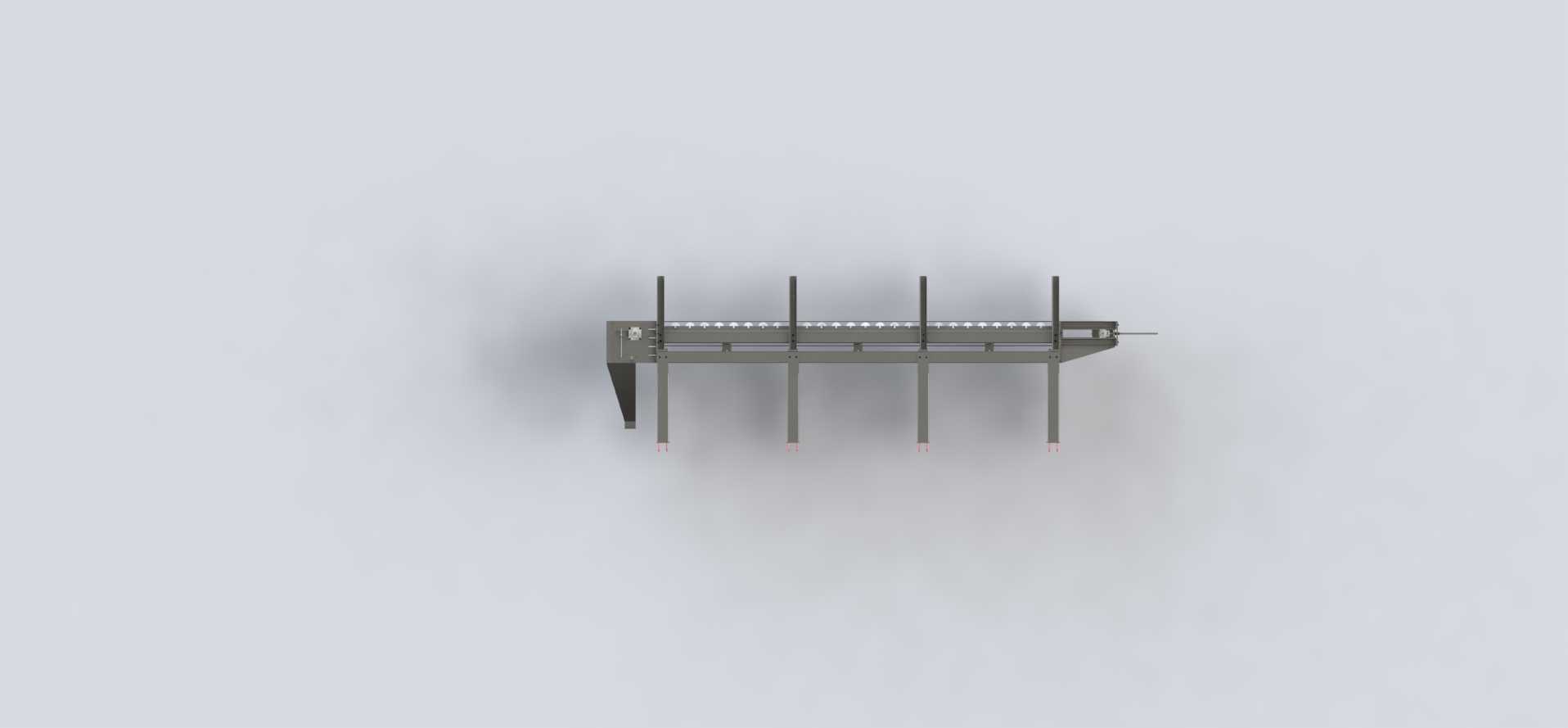

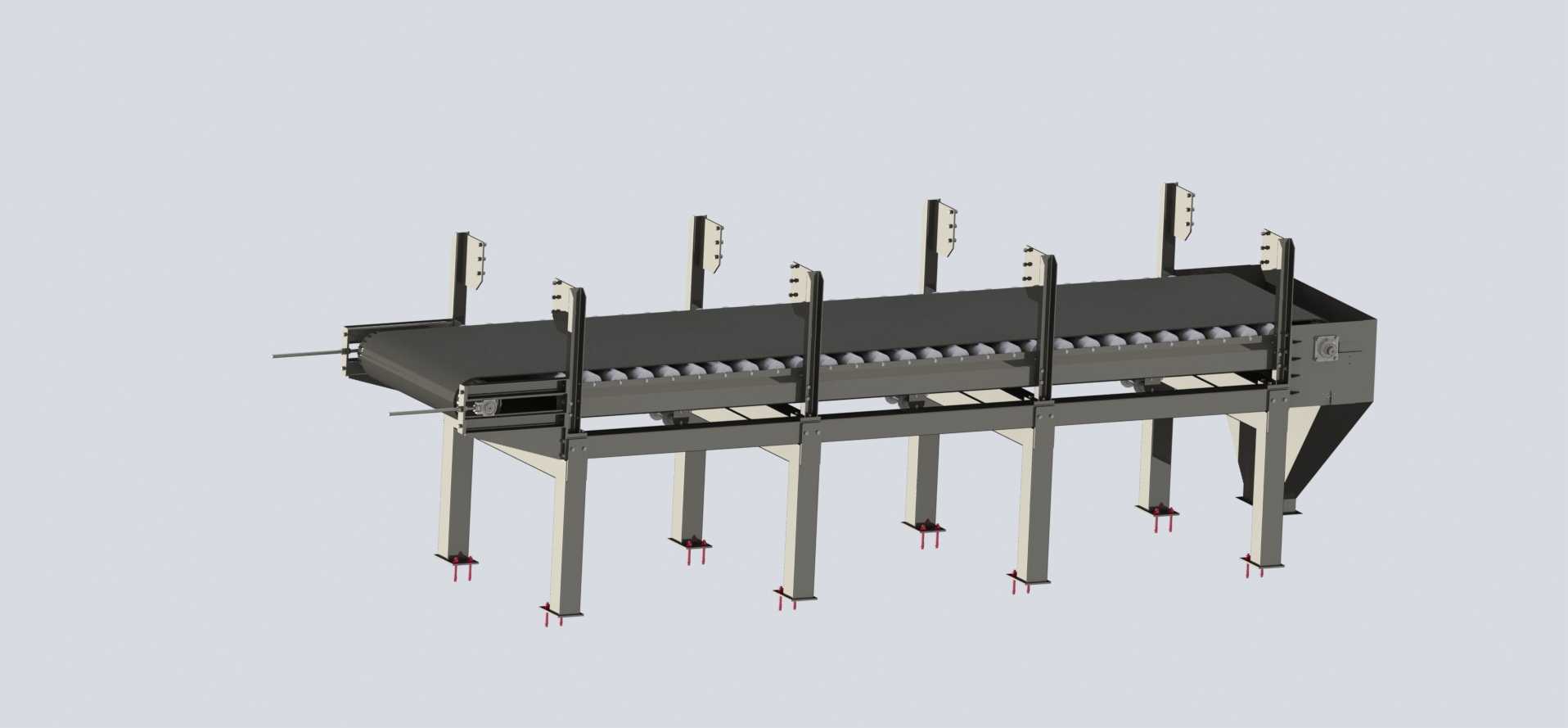

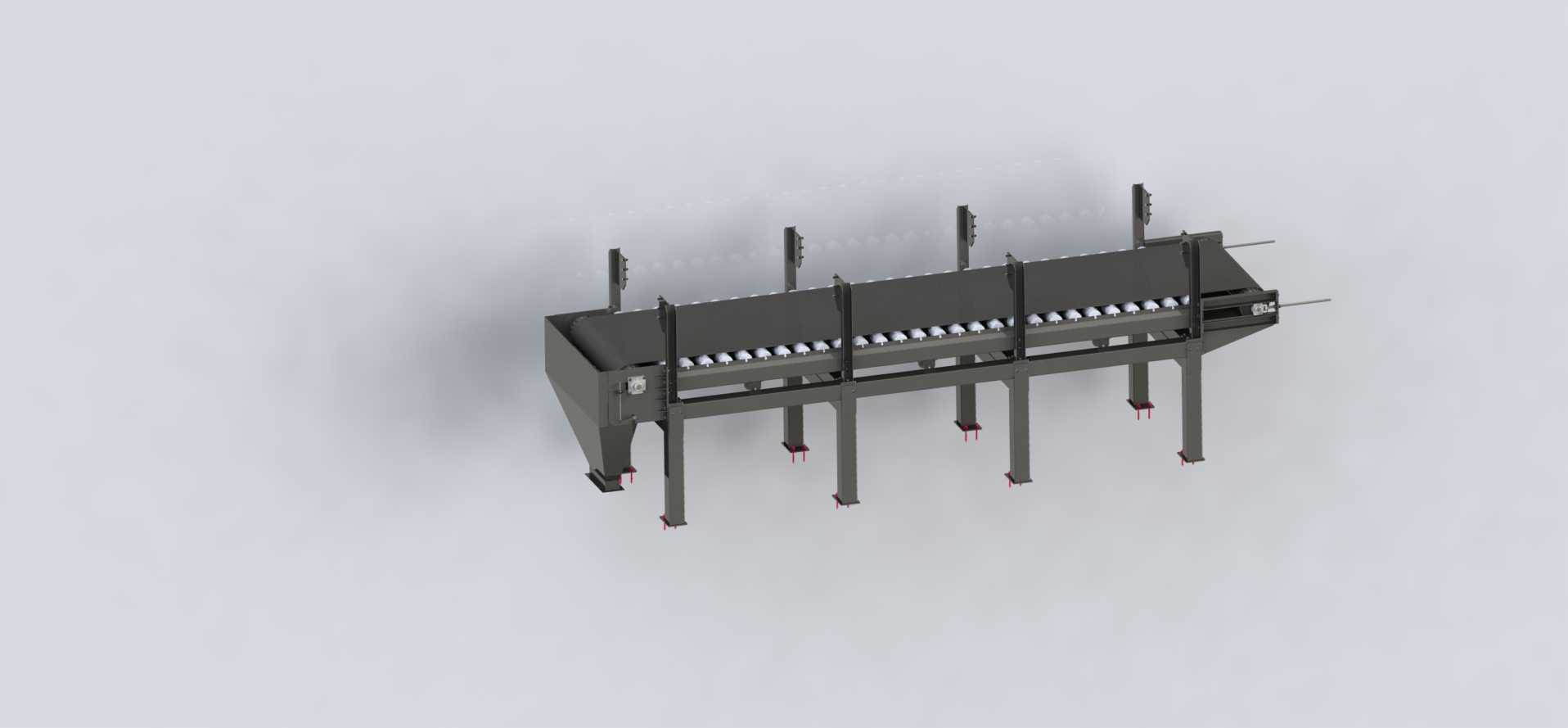

　　从三维建模的细节来看，这套结构完整还原了实际生产中的安装细节，包括支腿的加强筋板、托辊组的安装支架、导料槽的连接法兰、张紧装置的调节丝杠等细节都做了完整建模，结构工程师在做厂区输送线布局设计时，可直接调用这套模型做整体布局排布，也可根据实际项目的参数调整带面宽度、输送长度、支腿高度等参数，快速生成适配具体项目的输送结构模型，减少重复建模的工作量。同时模型的装配层级清晰，可直接导出做干涉检查，验证输送线与周边其他设备的安装间隙，避免现场安装时出现结构碰撞的问题。
