工业料斗式计量称重给料装置结构

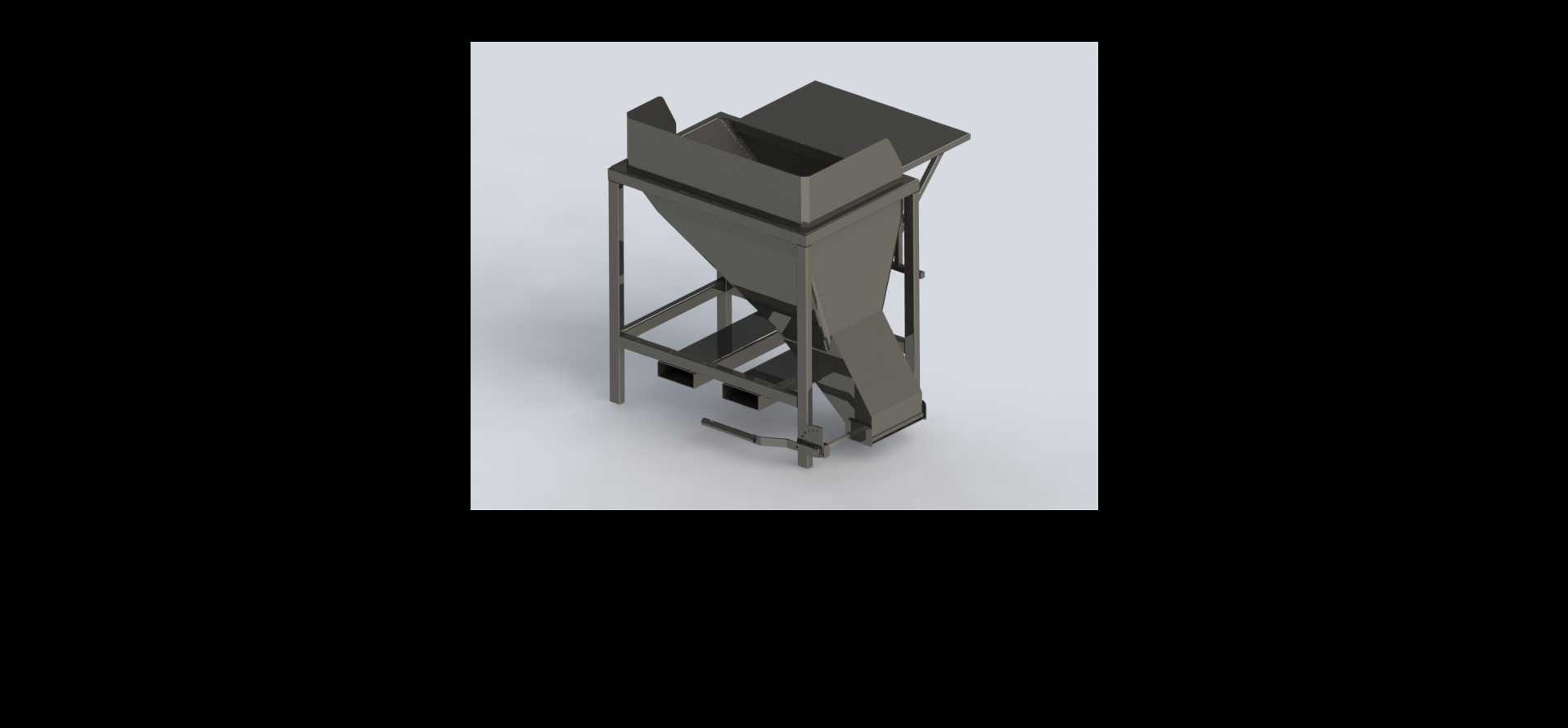

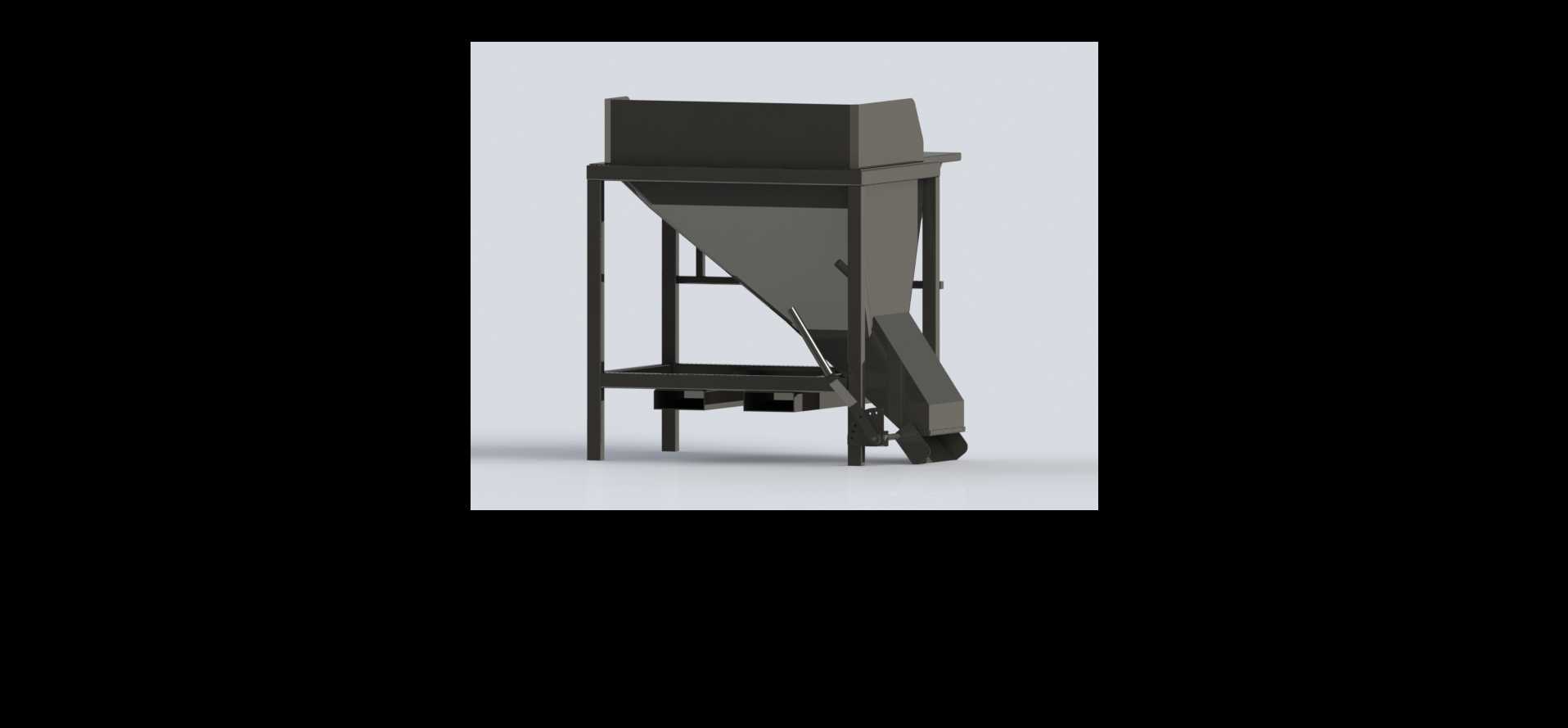

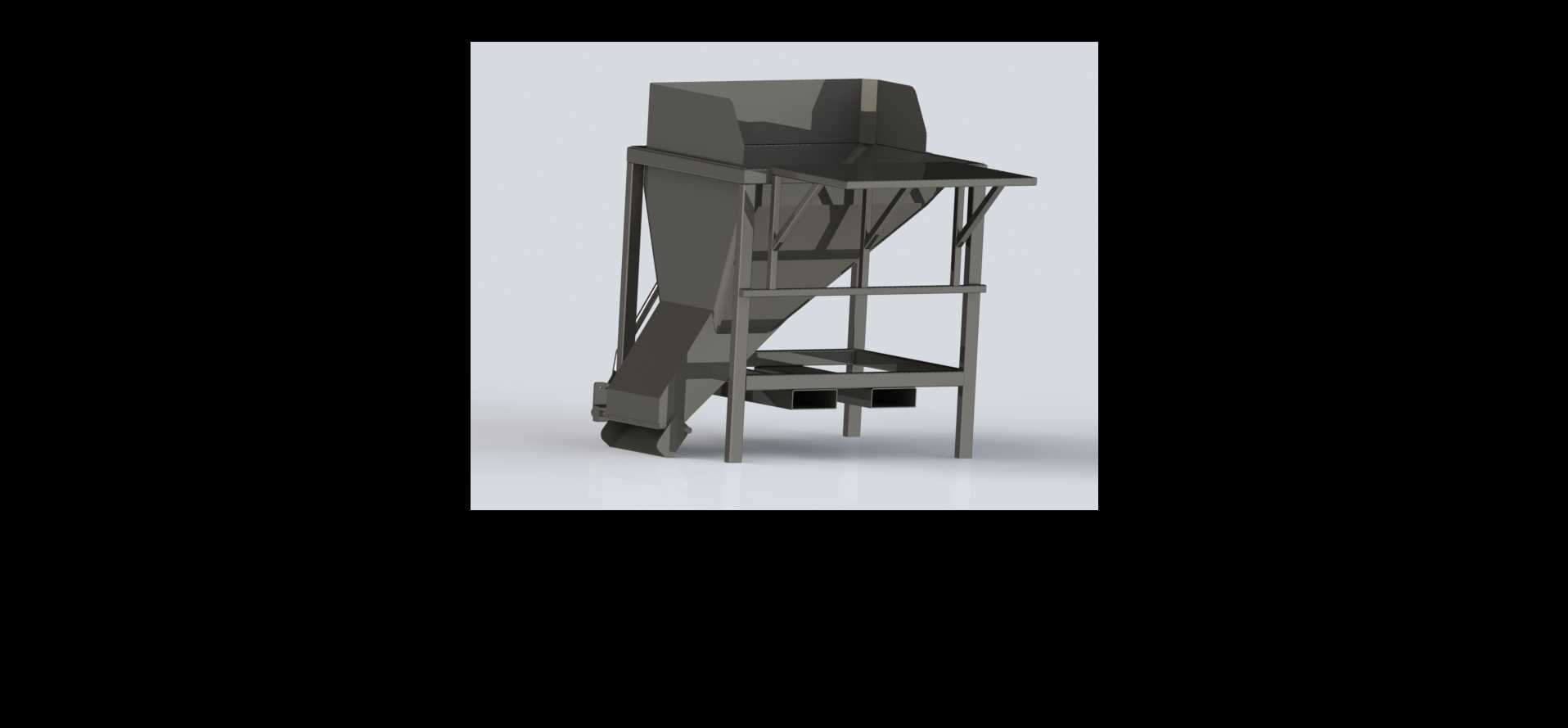

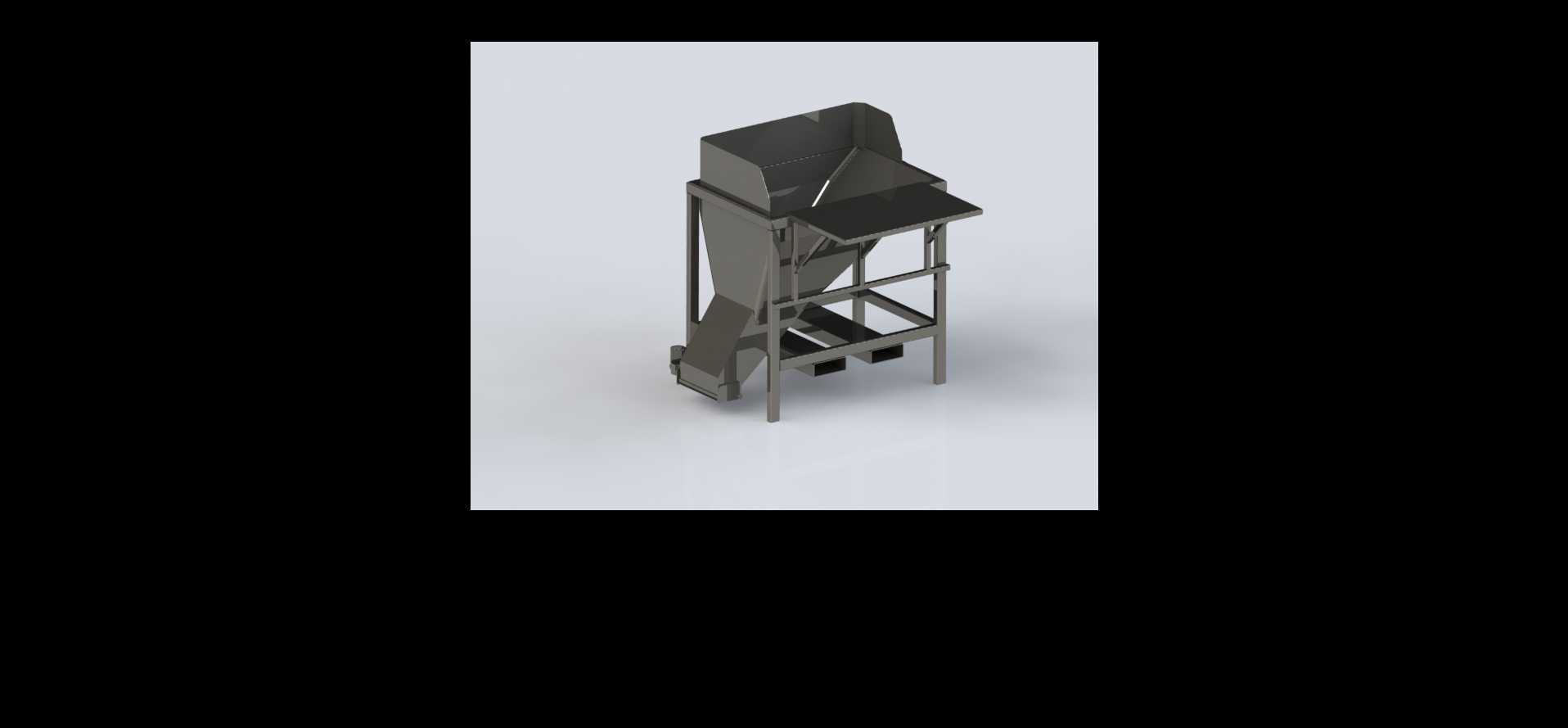

　　在散状物料处理的生产环节里，这类带支架的斗式给料结构常出现在粮食加工、建材配料、化工粉体分装的工位上，承担定量出料、暂存缓冲的核心作用，区别于普通敞口料仓，它的结构设计完全围绕物料顺畅下落、计量可控、安装适配这几个工程实际需求展开。先看整体的支撑框架，采用方管焊接的梯式结构，四根主立柱垂直落地，底部预留了叉车转运的叉齿间隙，同时在立柱下端设置了可调脚杯安装位，现场安装时可以根据地面平整度调整整体水平度，避免料斗倾斜导致物料偏载下料不畅，框架的横向连接杆除了结构加固作用，还预留了振动器、气动敲壁装置的安装螺孔，处理含水率偏高、易结拱的粉体物料时，可以直接加装辅助落料配件，不需要二次焊接改结构。上部的接料段做了扩口式设计，

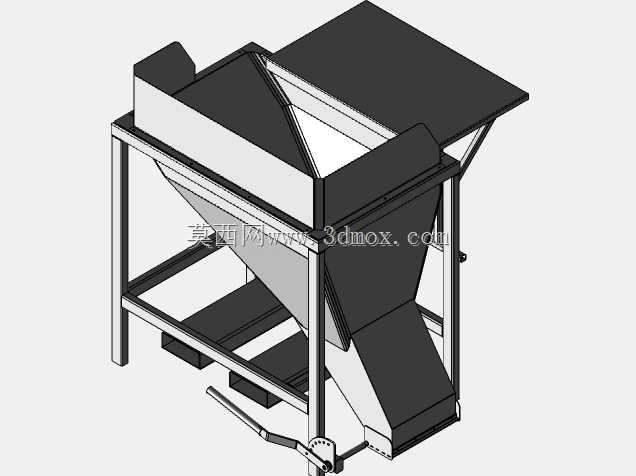

　　进料口的宽度大于下部斗体宽度，前端延伸出的挡料檐可以避免上游皮带机或者溜管落料时物料撒漏，接料段的侧壁倾斜角度经过测算，针对堆积密度0.5-1.6t/m³的散料，倾斜角度设置为62度，大于常见散料的静安息角，保证物料不会在斗壁积料，接料段和下部锥斗采用法兰螺栓连接，中间可以根据使用需求加装格栅网，拦截物料里的大块异物，保护下游的出料机构。下部的锥斗段是整个结构的核心储料区域，斗壁采用渐变收缩设计，不是等斜率的直锥结构，靠近出料口的位置斜率放缓，配合底部的插板式出料调节机构，可以通过手轮调节插板的开合度，控制出料流量的大小，手轮的操作位置设置在框架侧方，距离地面的操作高度为1.1米，符合现场操作人员的站立操作人机工程要求，

　　不需要踮脚或者弯腰就能完成流量调节。出料口的尺寸设计为标准的方形接口，可以直接对接螺旋输送机、皮带喂料机或者称重料斗的进料端，接口周边预留了8个M12的连接螺栓孔，适配常见的工业输送设备连接尺寸，不需要现场重新配打孔位。整个结构的外形尺寸控制在长1.2米、宽1米、总高2.1米的范围内，安装时只需要预留1.5米见方的地面空间，上方预留0.8米的进料对接空间，侧方预留0.6米的操作维护空间就能满足使用要求，不需要额外做大型混凝土基础，普通硬化地面就可以放置安装。设计时还考虑了设备的维护便利性，斗体的侧下方设置了快开式检修门，日常清理残留物料、检查出料口堵塞情况时，不需要拆卸整个斗体，打开检修门就能完成操作，框架上还预留了气动闸门、

　　电动振动器的安装位，如果后续需要升级为自动控制出料，只需要加装对应的执行元件，不需要改动主体结构。在实际使用场景里，这类结构常作为中间缓冲料仓搭配定量包装秤使用，上游的物料输送设备将物料送入上部接料口，物料在锥斗内暂存，通过底部的出料调节机构控制下料速度，保证进入下游称重设备的物料流量稳定，避免冲料导致的计量误差，相比全封闭的储料仓，这种开式框架的斗体结构自重更轻，整体焊接完成后自重不到280kg，运输和现场吊装都更方便，同时框架的开放式结构也方便日常检查斗壁的磨损情况，针对磨琢性强的物料，还可以在斗壁内部粘贴耐磨衬板，衬板采用沉头螺栓固定，更换时不需要整体更换斗体，只需要拆卸磨损部位的衬板即可，大幅降低后期维护成本。另外在结构受力设计上，整个斗体的承重通过四根斜向的支撑筋传递到主立柱上，不是直接将斗体焊接在框架横梁上，避免长期满载时横梁出现下挠变形，斜向支撑筋的角度设置为45度，受力传递路径更直接，满载时斗体的最大变形量控制在1.2mm以内，不会因为长期负载出现焊缝开裂的问题。
