带料斗接驳的多段弯道皮带输送装置

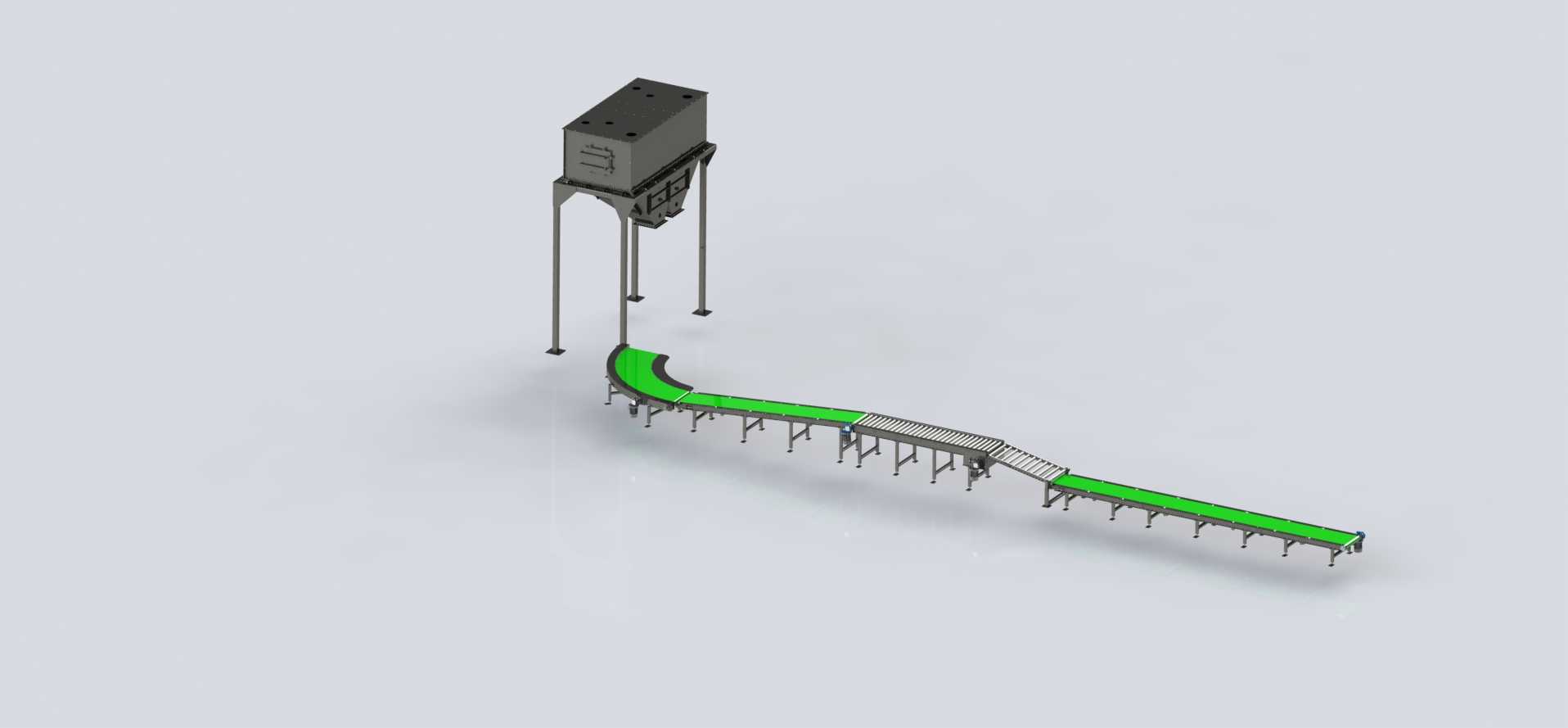

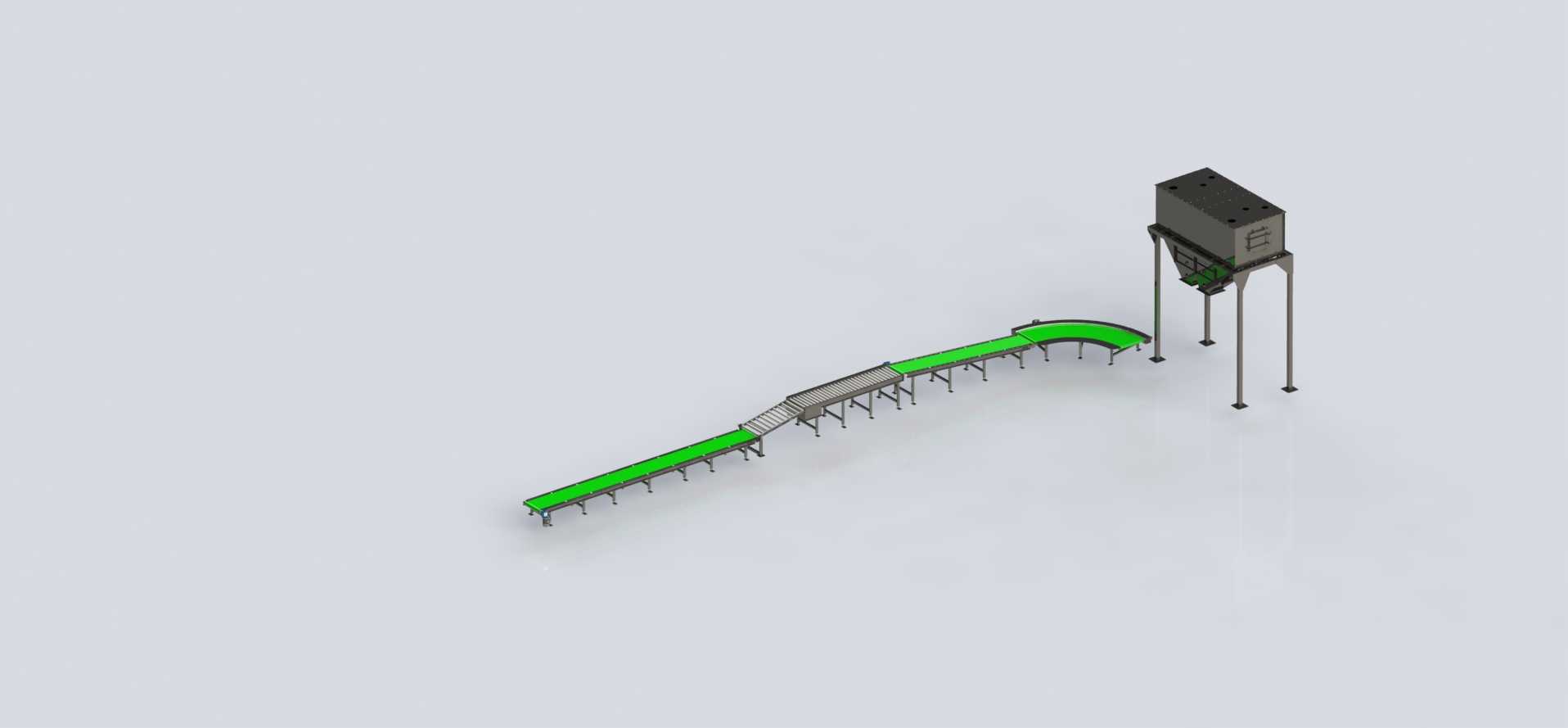

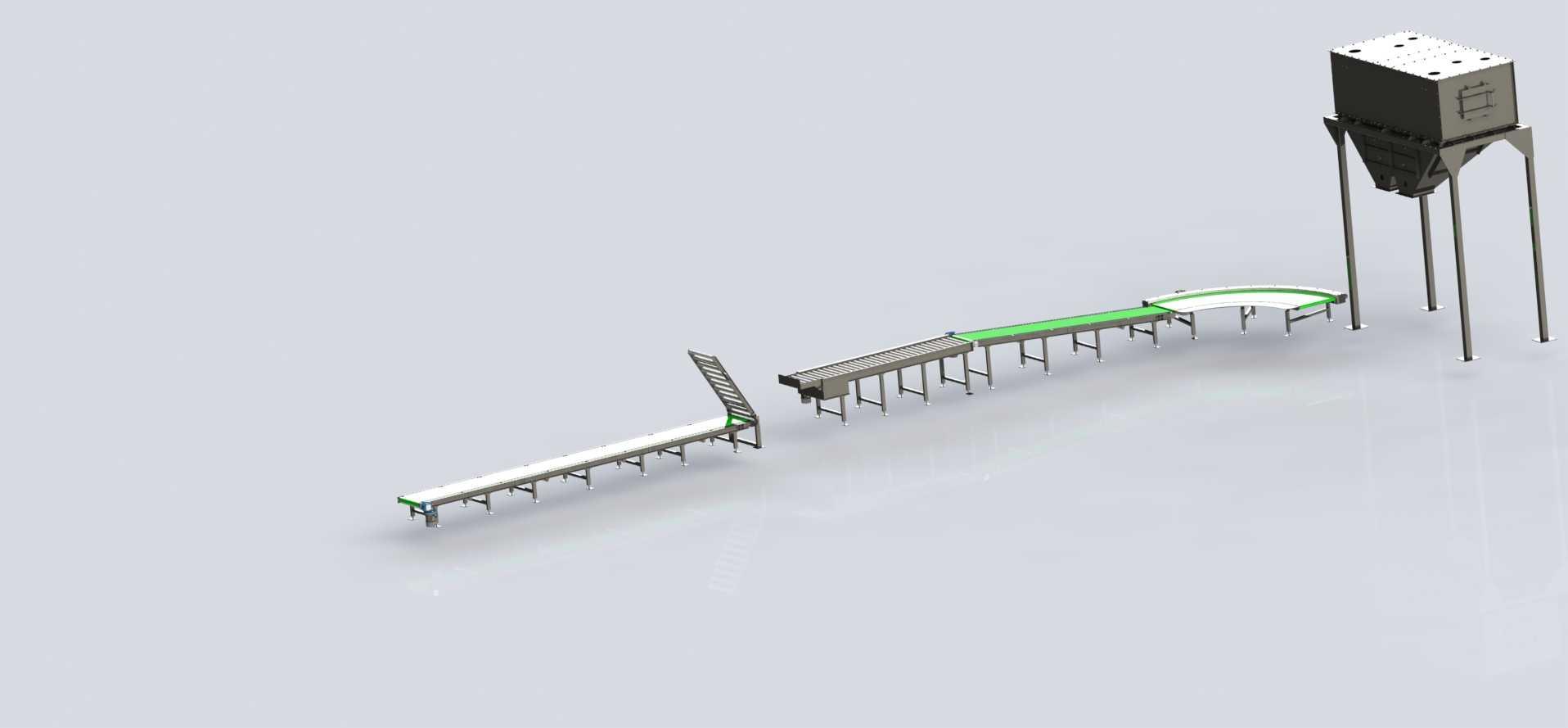

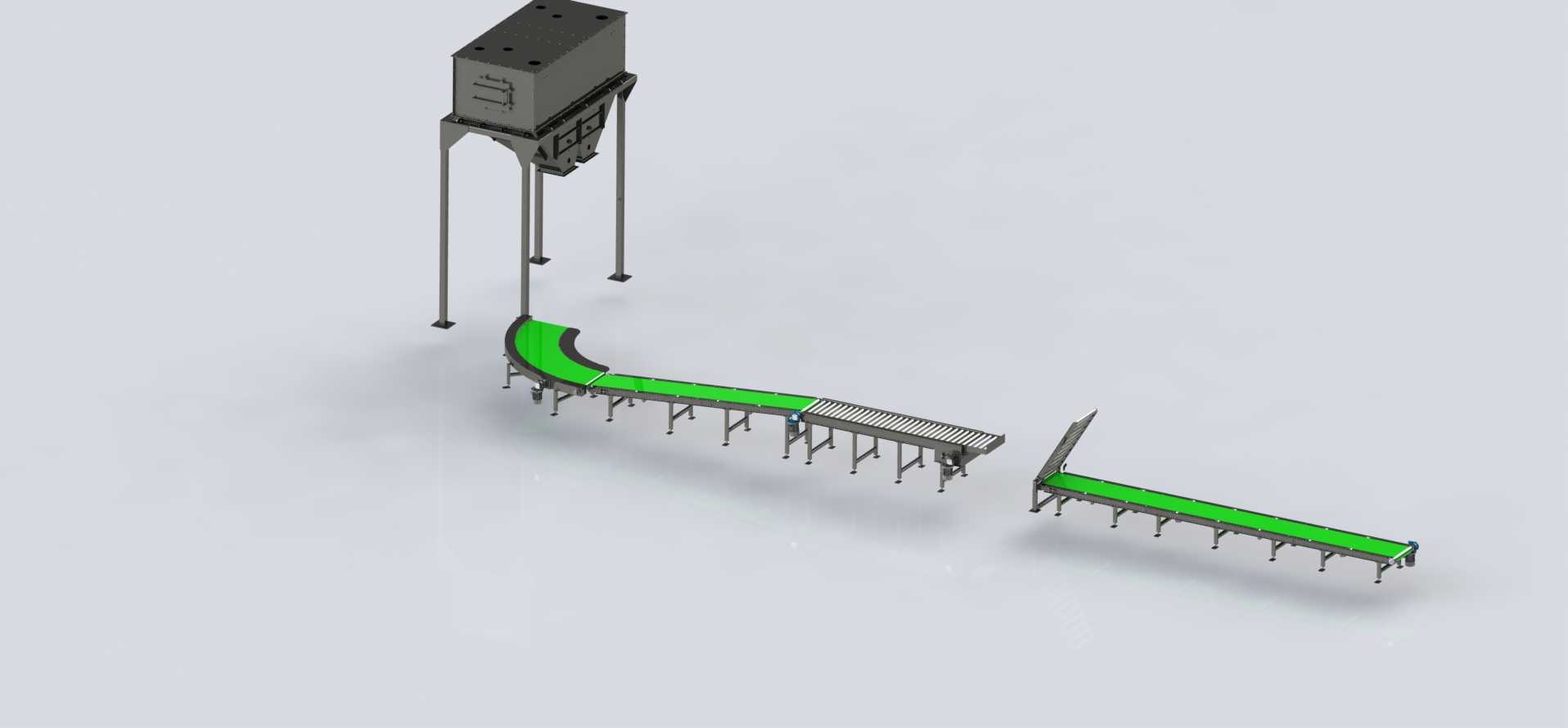

　　这套输送装置的设计初衷，是解决车间内不同高度、不同走向工位之间的散料或规整工件的连续转运需求，常见于五金加工车间的工序间流转、包装线前段的物料供给、食品加工线的半成品输送，也可适配电子组装线的治具转运场景，能绕过车间内的立柱、设备占位等固定障碍，无需额外设置多台独立输送设备做直角转接，减少物料在转接点的卡滞、掉落风险。整套装置由三段不同功能的输送段组合而成，首段为倾斜上料段，采用绿色防滑PVC皮带，配套密集排布的可调式支撑脚架，每一组脚架都带有高度调节螺栓，可根据现场接驳设备的进料口高度做±50mm范围的微调，适配不同的安装基面高差，避免因地面不平整导致的皮带跑偏问题。中间段为水平过渡段，皮带两侧加装了高度100mm的挡边，

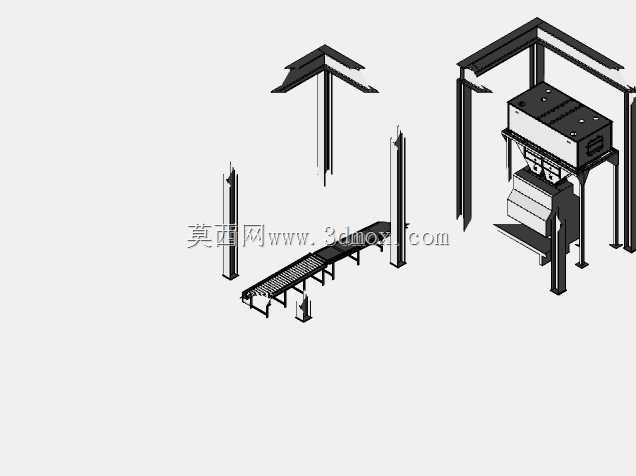

　　防止输送过程中体积较小的工件从侧边滑落，段与段之间的接驳位置采用了无动力过渡滚筒，滚筒直径为25mm，间距控制在30mm以内，确保尺寸最小为50mm的工件也能平稳通过，不会出现卡入接驳缝隙的情况。弯道段采用了定制的弧形皮带导轨，弯道半径经过反复校核，确保皮带在运行过程中不会出现内侧起皱、外侧拉伸过度的问题，弯道段的支撑支架采用了斜撑加固结构，避免长期运行过程中因皮带张紧力导致的支架变形。末端配套的高架料斗组件，采用方管焊接的四脚支撑结构，料斗下部带有可调式导流挡板，可根据物料的下落速度调整挡板开度，控制物料的出料流量，料斗的进料口与弯道段的出料端做了紧密贴合设计，间隙控制在5mm以内，防止细颗粒物料从缝隙漏出。设计过程中，

　　首先根据现场的走线需求确定了整体的走向轮廓，先核算每一段输送段的负载能力，单段输送的最大承载按照每米50kg设计，皮带的运行速度可通过配套的驱动电机做0.1-0.5m/s的无级调速，适配不同生产节拍的需求。支撑脚架的底部预留了膨胀螺栓安装孔，安装时可直接与地面做刚性固定，也可加装脚轮做移动式布置，适配需要频繁调整生产线布局的车间场景。整套装置的安装边界总长度约4.2米，弯道段的最大外轮廓宽度为1.1米，末端料斗的安装高度为1.8米，现场安装时需要预留至少0.5米的侧边操作空间，用于日常的皮带张紧调整、滚筒润滑维护等操作。皮带的张紧机构采用了尾部螺杆张紧结构，张紧行程为100mm，可补偿皮带长期运行后的拉伸量，延长皮带的使用寿命。

　　所有的转动部位都采用了密封式轴承，可适配多粉尘的车间环境，减少日常维护的频次。在结构细节上，每一段输送段的侧边都预留了传感器安装位，可配套光电传感器实现物料的有无检测、堵料报警功能，方便接入车间的整体生产控制系统，实现自动化运行。料斗的侧壁预留了观察窗口，可实时查看内部的物料存量，无需爬到高处开盖检查。整套装置的结构模块化程度较高，各段之间采用螺栓连接，运输时可拆分为独立段，到现场后再进行组装，降低运输成本与现场安装的难度。设计时也考虑了不同物料的适配性，若输送较重的金属工件，可将绿色PVC皮带更换为橡胶防滑皮带，支撑脚架的型材壁厚也可做相应加厚，提升整体的结构刚性；若输送食品类物料，可更换为食品级PU皮带，所有与物料接触的部位都可做不锈钢材质处理，满足食品生产的卫生要求。
