小型平皮带窄幅输送模组结构设计

　　这款窄幅平皮带输送模组，是针对小尺寸物料短距离精准转运场景开发的紧凑型输送单元，在3C电子零部件分拣、小型五金件工序流转、精密仪表组装线这类对输送空间占用有严格限制的工位上应用十分广泛。不同于常规宽幅皮带输送机，该模组整体采用窄长型布局，主体框架采用一体化加工的铝型材基座，既保证了整体结构的刚性，又将整体宽度控制在极小范围内，能够嵌入到多工位并行的组装线间隙中，完成相邻工位间的物料衔接输送，不会占用过多的台架安装空间。

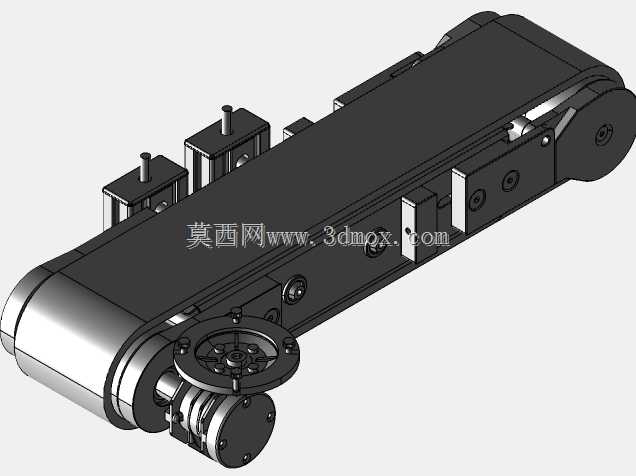

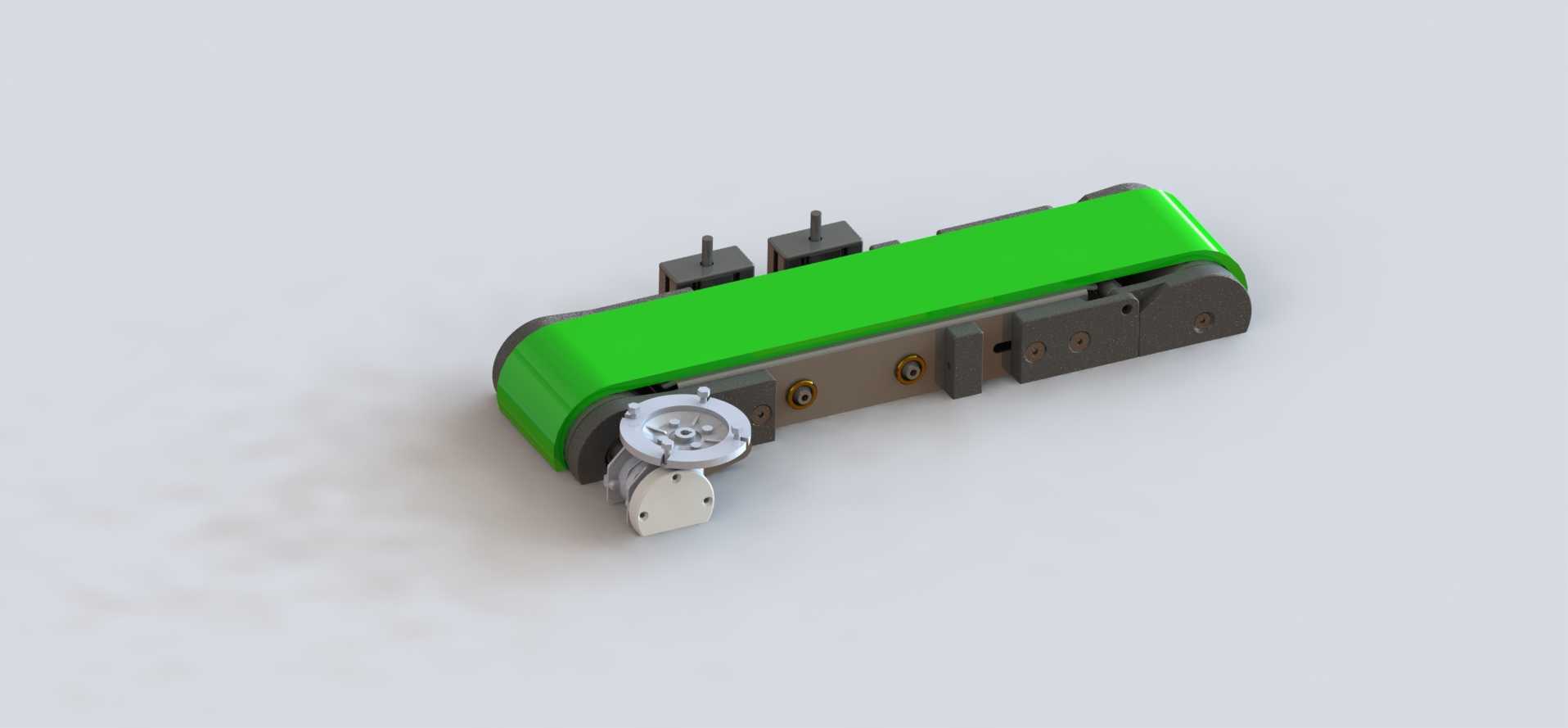

　　从功能设计来看，模组采用端部驱动的结构形式，驱动端集成了直角转向的传动组件，可直接适配侧面安装的减速驱动单元，也可根据现场安装需求调整驱动输入方向，适配不同的走线与安装布局。皮带选用绿色防静电平皮带，表面平整摩擦力适中，既可以输送规则的小型盒装、盘装物料，也能平稳承载薄片类、异形小零件，不会出现卡料、打滑的情况；皮带张紧结构集成在从动端的基座内部，通过端部的调节螺钉即可调整皮带张紧度，无需拆解主体框架，日常维护调整十分便捷。

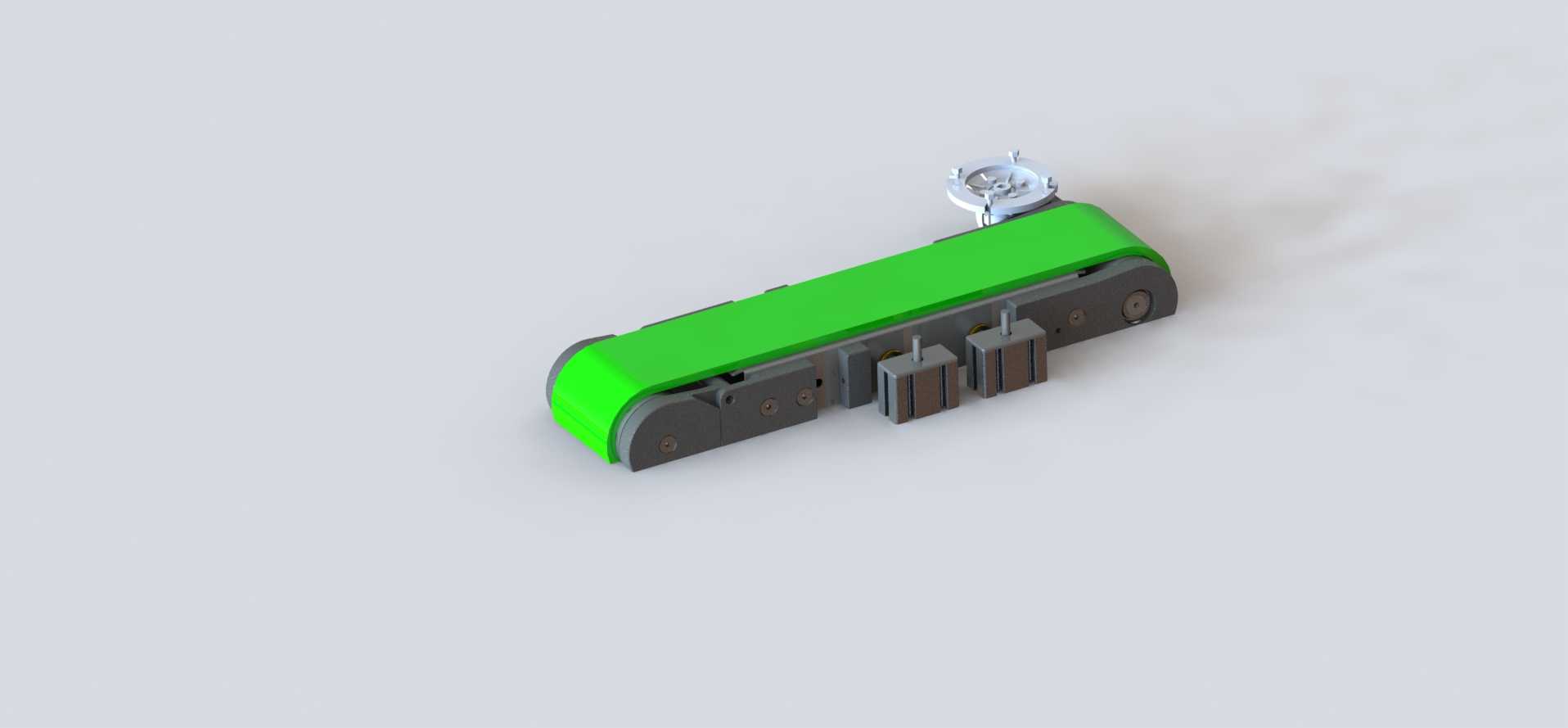

　　在安装边界设计上，模组基座侧面预留了多组标准安装槽位，既可以通过底部的安装孔直接固定在设备台架平面上，也可以通过侧面的槽位搭配紧固件实现侧装、吊装，适配不同的设备布局需求。模组上表面预留了传感器安装位，可直接安装对射式、漫反射式物料检测传感器，无需额外加工安装支架，能够快速接入设备的控制系统，实现物料到位检测、启停联动等自动化功能；皮带两侧的挡边高度经过优化，既能够防止物料在输送过程中从侧边滑落，又不会干涉物料的上下料取放动作，适配机械手取料、人工上下料等多种上下料形式。

　　设计过程中重点考量了运行的平稳性，驱动端的传动轮做了动平衡处理，从动轮采用密封轴承支撑，运行过程中噪音低、振动小，适合在精密组装、检测类工位旁使用，不会对周边的精密检测设备造成振动干扰。整体结构没有冗余的外露部件，所有传动部件都隐藏在基座框架内部，既避免了生产过程中粉尘、碎屑进入传动结构影响使用寿命，也能防止操作人员误触传动部件，满足生产现场的安全防护要求。

　　针对不同的输送负载需求，该模组的框架厚度、皮带宽度都预留了参数调整空间，可根据实际输送的物料重量调整型材壁厚与驱动轮直径，在保证结构强度的前提下尽可能控制整体重量，降低安装搬运的难度。端部的驱动连接位采用标准接口设计，可适配不同功率的驱动单元，既可以搭配定速电机实现恒定速度输送，也可以搭配伺服电机实现精准的位置控制，满足定距输送、分拣对位等有精准定位需求的使用场景。在实际产线应用中，这类窄幅输送模组常多组并排使用，分别输送不同型号的物料，配合分拣机构完成多品类物料的分流输送，也可单组使用，作为单台设备的进出料输送单元，衔接设备内部的加工工位与外部的物流线，其紧凑的结构能够大幅缩减设备整体的占地面积，提升产线的空间利用率。
