斜置辊筒物料输送分拣设备结构

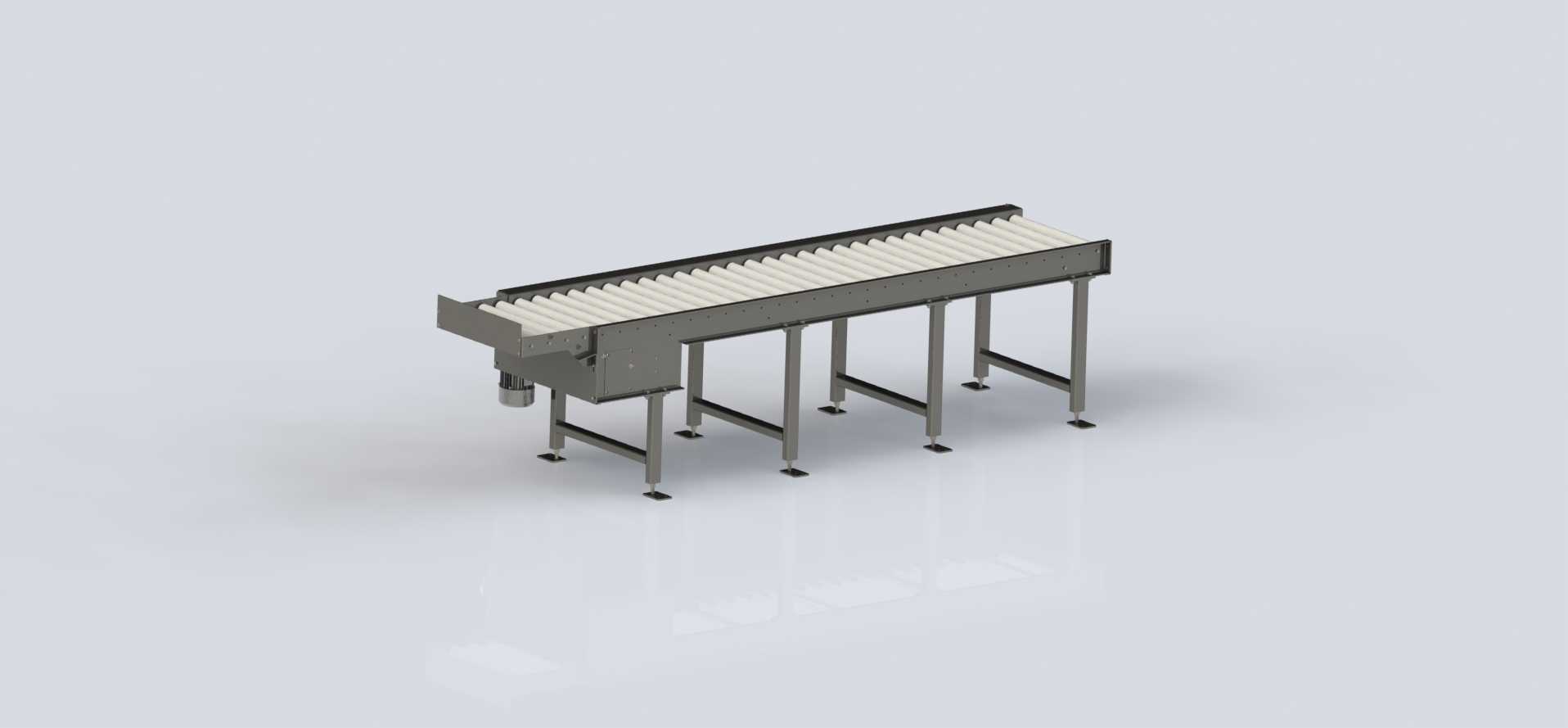

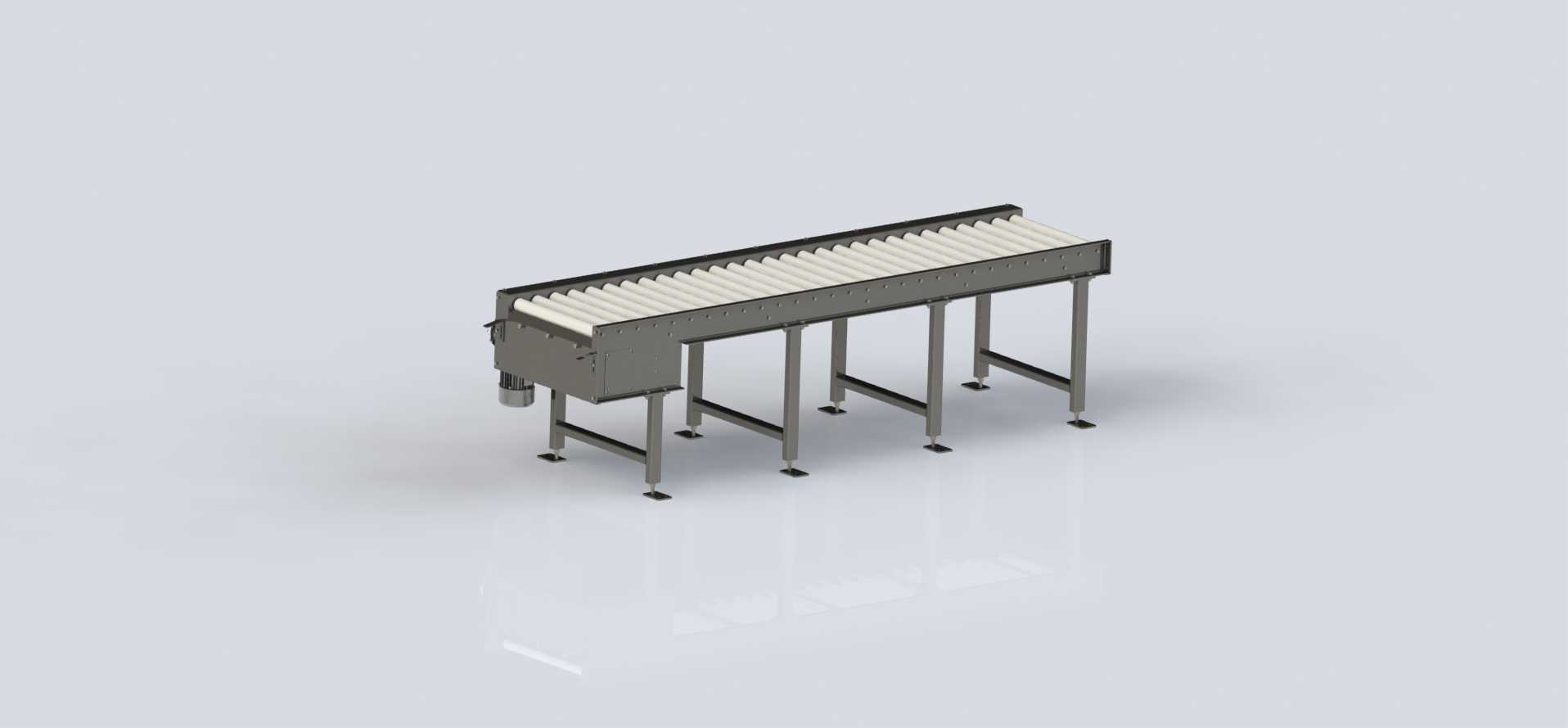

　　在电商仓储分拣、包装线物料转接、轻工产品加工工序流转这类场景里，这类斜置辊筒输送设备的出镜率一直很高，和常规水平布置的辊道不同，辊筒带固定倾斜角度的设计，核心是靠物料自身重力配合辊筒转动的导向，让输送过程中的物料自动靠向侧边定位基准，或是在多线合流、分拣工位实现平稳的姿态调整，不用额外加装侧边推板、导向挡条这类易刮蹭物料的结构，对纸箱、周转箱、规则盒装工件的输送适配性很强。从结构设计逻辑来看，这套设备的机架采用标准型钢焊接后做整体铣平加工，四条支腿带可调脚杯，安装时可以根据现场地面平整度调整整体水平度，支腿和主架之间用螺栓连接加定位销固定，避免长期运行受振动影响出现连接松动。主架两侧的辊筒安装板做了等距冲孔，孔位公差控制在±0.

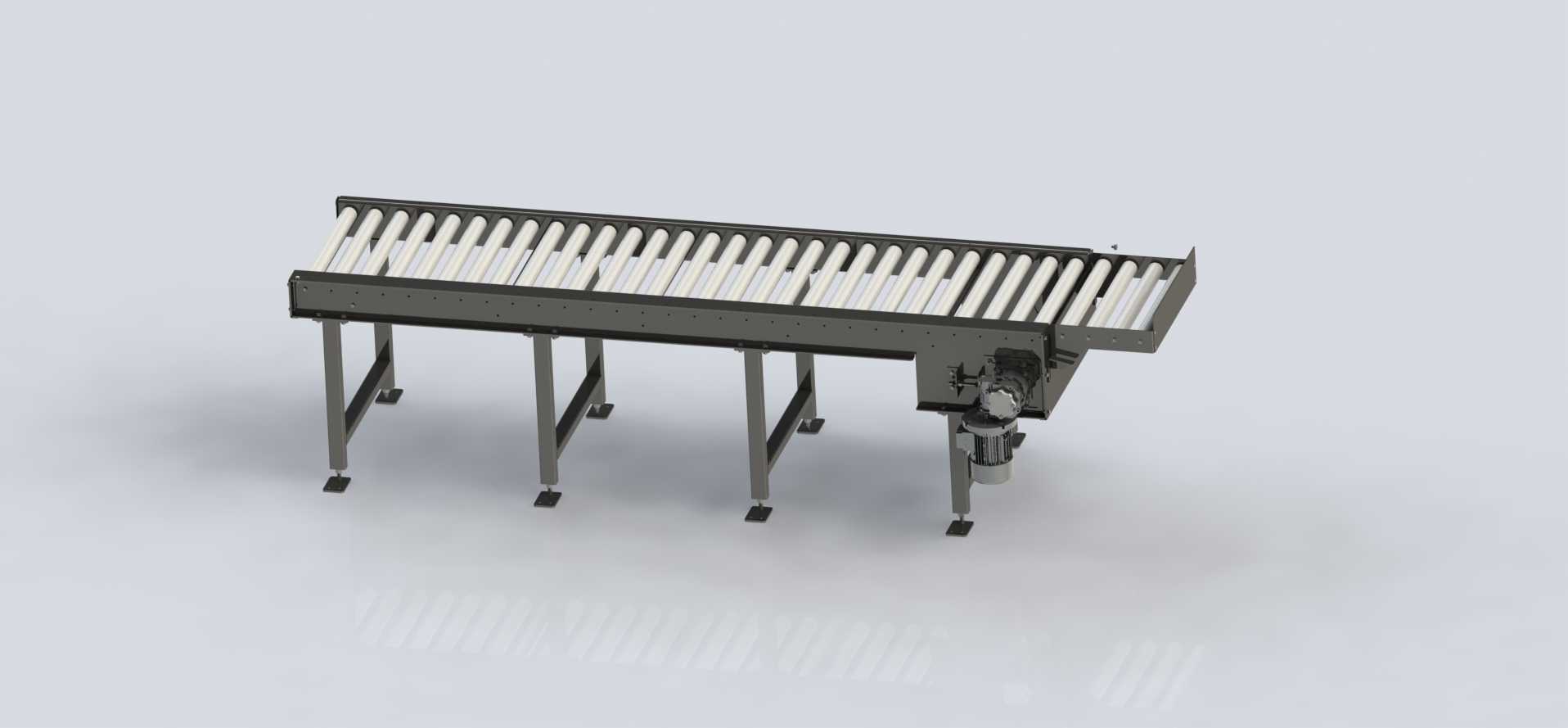

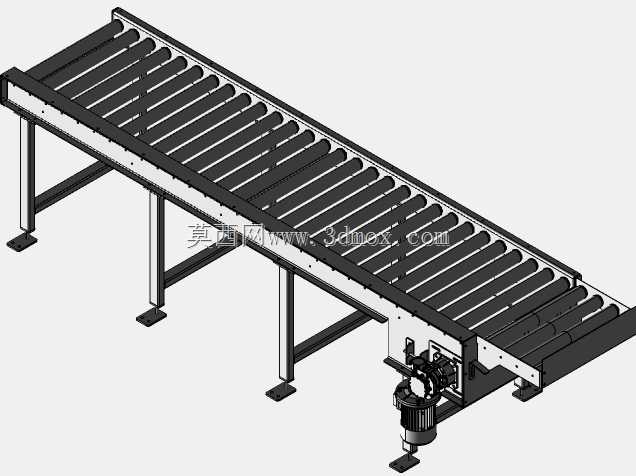

　　1mm范围内，保证每根辊筒安装后轴线平行度一致，不会出现辊筒偏斜导致物料走偏、卡滞的问题。驱动端采用电机减速机直连主动辊的布置方式，传动链藏在机架侧边的护罩内部，既避免生产过程中杂物卷入传动部件，也能降低传动噪音向外扩散，护罩做了快拆结构，日常维护时不用整体拆解机架就能检查链条张紧度、补充润滑脂。辊筒本身采用表面镀锌的碳钢材质，辊径和辊间距的选型是根据日常输送的最小物料尺寸确定的，保证最小规格的周转箱在输送时至少有三根辊筒同时承托，不会出现物料卡入辊缝的情况，斜置角度的设定经过反复校核，角度过小起不到自动靠边定位的效果，角度过大又会导致物料下滑速度过快，在末端工位出现撞击堆叠的问题，

　　常规工况下3到5度的倾角就能兼顾输送效率和物料运行稳定性。安装边界方面，这类设备的入料端和出料端都预留了标准的转接接口，可以和水平辊道、皮带线、顶升移栽机构直接对接，不需要额外做转接支架，设备整体宽度根据常规周转箱的尺寸做了标准化设计，支腿的安装孔位间距符合车间常用的铝型材工作台、输送线的安装模数，现场布局时可以直接和现有线体拼接，不用重新打孔做基础。设备底部预留了足够的走线空间，传感器、驱动电机的线缆可以沿着机架内侧的走线槽布置，不会出现线缆外露被物料剐蹭的问题。在实际生产应用里，这类斜置辊道经常布置在包装线的称重工位前、分拣机的上包段，或是人工装箱工位的出料端，物料从上游设备输送到这段辊道上时，

　　会在行进过程中自动滑向侧边的定位挡板，保证后续扫码、称重、分拣动作的位置精度，相比加装气动推板的定位结构，这种纯结构导向的设计没有额外的气动元件，故障率更低，日常维护只需要定期检查辊筒转动是否顺畅、链条张紧度是否合适即可，不需要频繁更换易损件。设计过程中还要考虑动载荷的影响，单根辊筒的承重按照额定输送载荷的1.5倍做冗余设计，机架的整体挠度控制在千分之一以内，满负载运行时不会出现机架下沉、辊筒变形的问题，支腿的脚杯调节范围有50mm，可以适配现场地面的高度差，不需要额外垫垫片调整高度。另外，辊筒的两端采用精密轴承座安装，转动阻力小，长时间运行也不会出现明显的温升，适合车间连续两班倒的生产节奏，护罩的边缘做了折边钝化处理，避免现场操作人员维护时被锐边划伤，整体结构没有突出的螺栓头、尖角，符合车间设备的安全规范要求。
