流水线用落地式金属异物检测装置结构

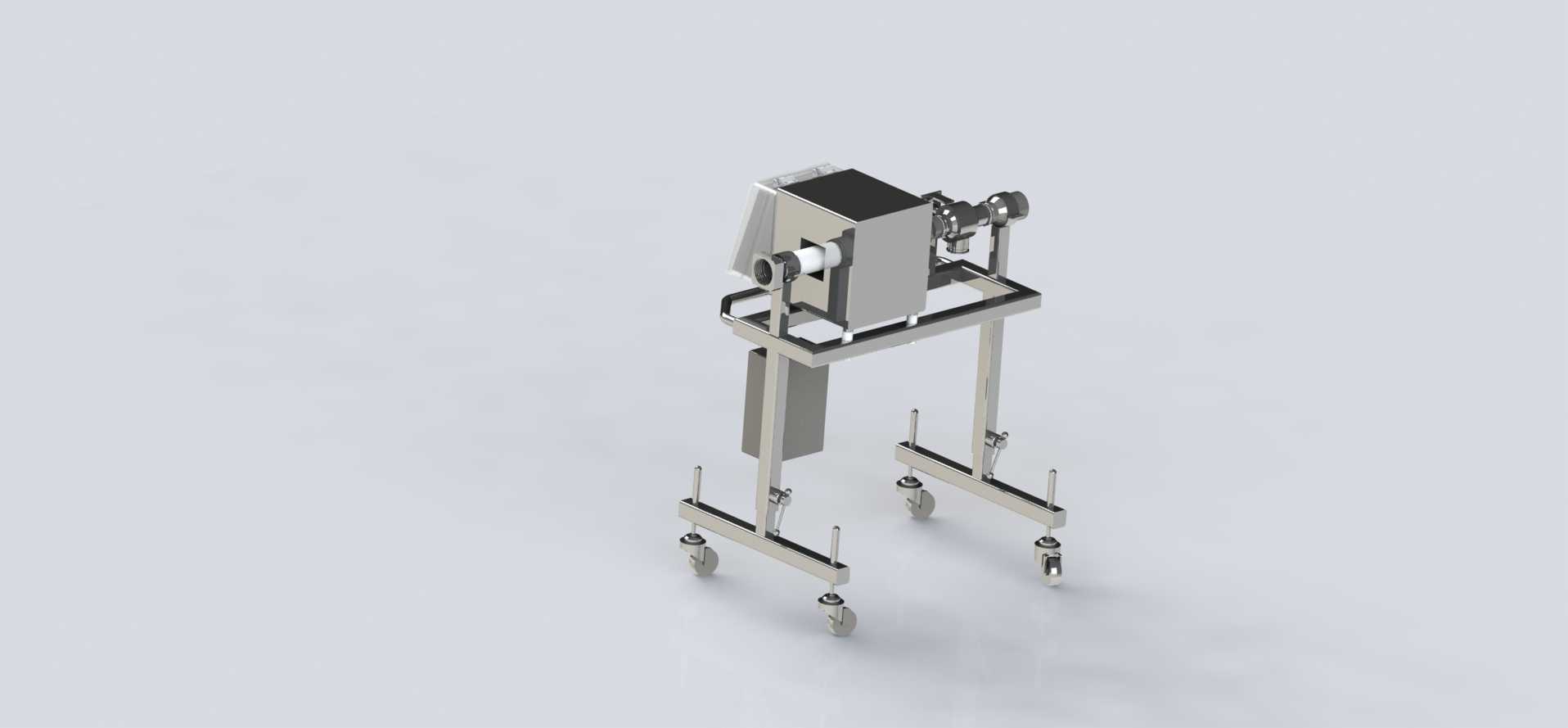

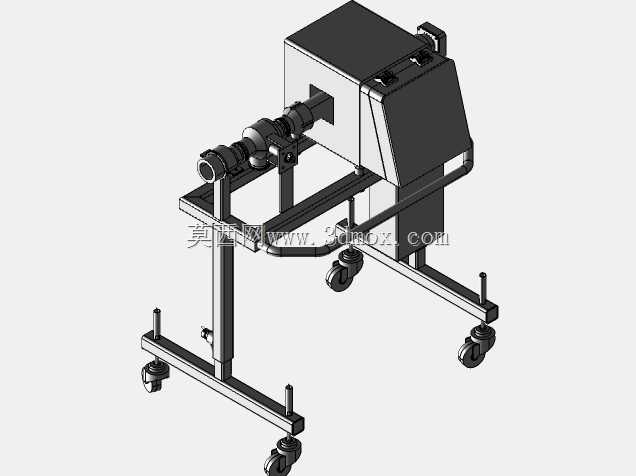

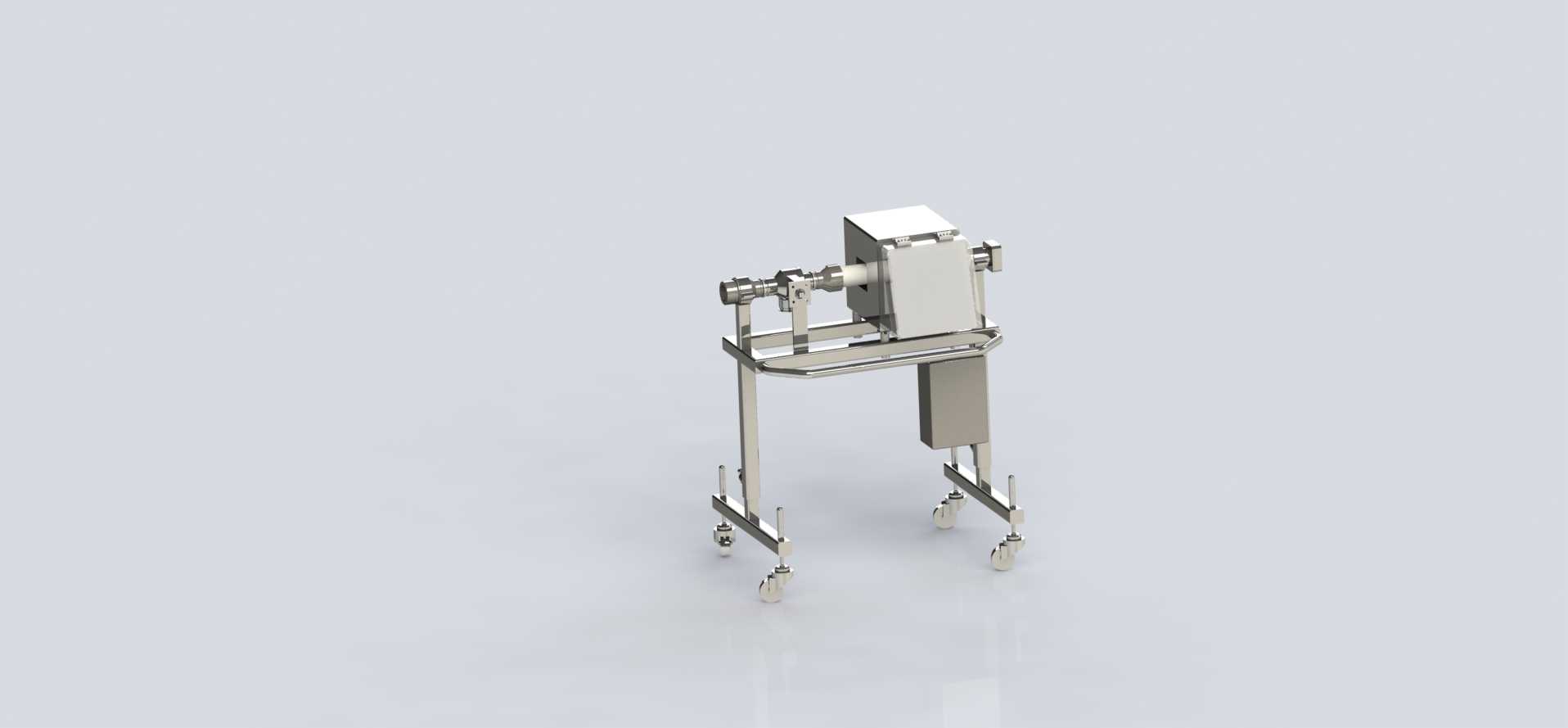

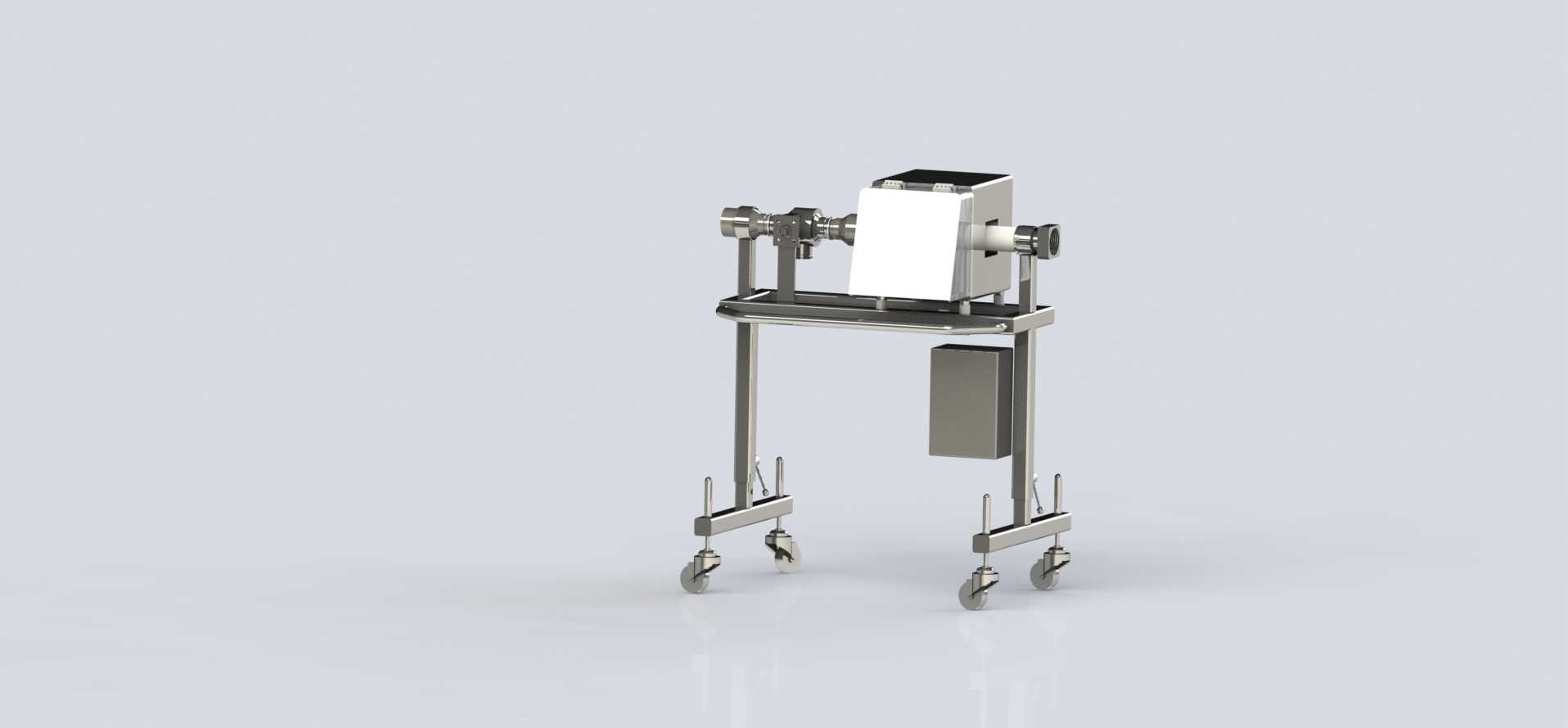

　　这款落地式金属检测装置，主要面向食品加工、日化包装、医药生产等连续化流水线场景，用于在物料输送过程中识别混入产品的铁、非铁金属、不锈钢等各类金属异物，避免金属杂质流入后续工序或终端市场，满足生产环节的质量管控要求，也可用于化工原料、橡塑制品生产线上的金属杂质排查，适配多数带式输送线的在线检测工位布局。从结构设计来看，整机采用可移动落地式框架，主体框架采用不锈钢型材焊接成型，底部配置带刹车的万向脚轮，既可以根据产线调整需求灵活移位，也能在定位后锁止脚轮保证设备运行稳定性，框架上部预留检测头安装位，中部设置输送通道的支撑结构，下部预留电控箱体的安装空间，整体布局紧凑，不会占用过多产线侧边空间。检测头部分采用通道式结构设计，

　　检测线圈封装在方形防护壳体内，通道尺寸适配常规袋装、盒装产品的输送通行需求，通道两侧设置导向结构，避免物料输送过程中剐蹭检测体内壁，检测头的安装高度可根据配套输送线的高度做小幅调整，适配不同高度的产线对接需求。设备的输送衔接部分，两侧设置快装式连接法兰，可直接与上下游的带式输送机机架对接，无需额外做复杂的机架改造，输送面的高度与常规轻型皮带线保持一致，物料可以平顺通过检测区域，不会出现卡滞、跌落的问题。设计过程中，重点考虑了检测灵敏度与抗干扰能力的平衡，检测头的线圈布局采用对称式绕制结构，减少周边设备振动、电磁干扰对检测精度的影响，框架与检测头之间设置减震垫，降低脚轮传递的地面振动对检测信号的干扰，

　　电控部分独立安装在设备侧下方的密封箱体内，与检测头之间采用屏蔽线缆连接，避免动力线对检测信号造成串扰。从安装边界来看，设备整体宽度控制在1.2米以内，长度方向含连接法兰约1.5米，整体高度约1.6米，安装时仅需要在产线预留对应长度的空位，保证设备底部地面平整即可，不需要做额外的地基固定，脚轮的调节行程可以适配地面10mm以内的高度差，保证设备放置水平。设备的剔除机构预留安装位在检测头出口侧，用户可根据自身产线需求选配翻板、推杆、气吹等不同形式的剔除结构，检测到金属异物时可输出开关量信号联动剔除机构，将含异物的物料从输送线分流，不需要人工逐一排查。日常维护方面，检测头的防护壳体采用快拆式盖板设计，清理通道内积尘、

　　杂物时不需要拆解整体结构，框架上的所有外露紧固件均采用不锈钢材质，适配食品、医药生产车间的定期清洗消毒要求，不会出现锈蚀掉屑的问题，电控箱的密封等级满足车间常规的防潮防尘要求，可在多数常温生产车间内长期稳定运行。在结构建模过程中，所有型材的拼接位置均做了圆角过渡处理，避免尖锐棱角造成操作人员磕碰，脚轮的安装位置做了加强筋设计，承受设备整体重量以及输送物料的动载荷时不会出现框架变形，检测头的安装支架设置了长条形调节孔，可根据实际使用需求调整检测通道的倾斜角度，适配不同流动性物料的输送检测需求。
