立式框架结构工业检测传感集成设备

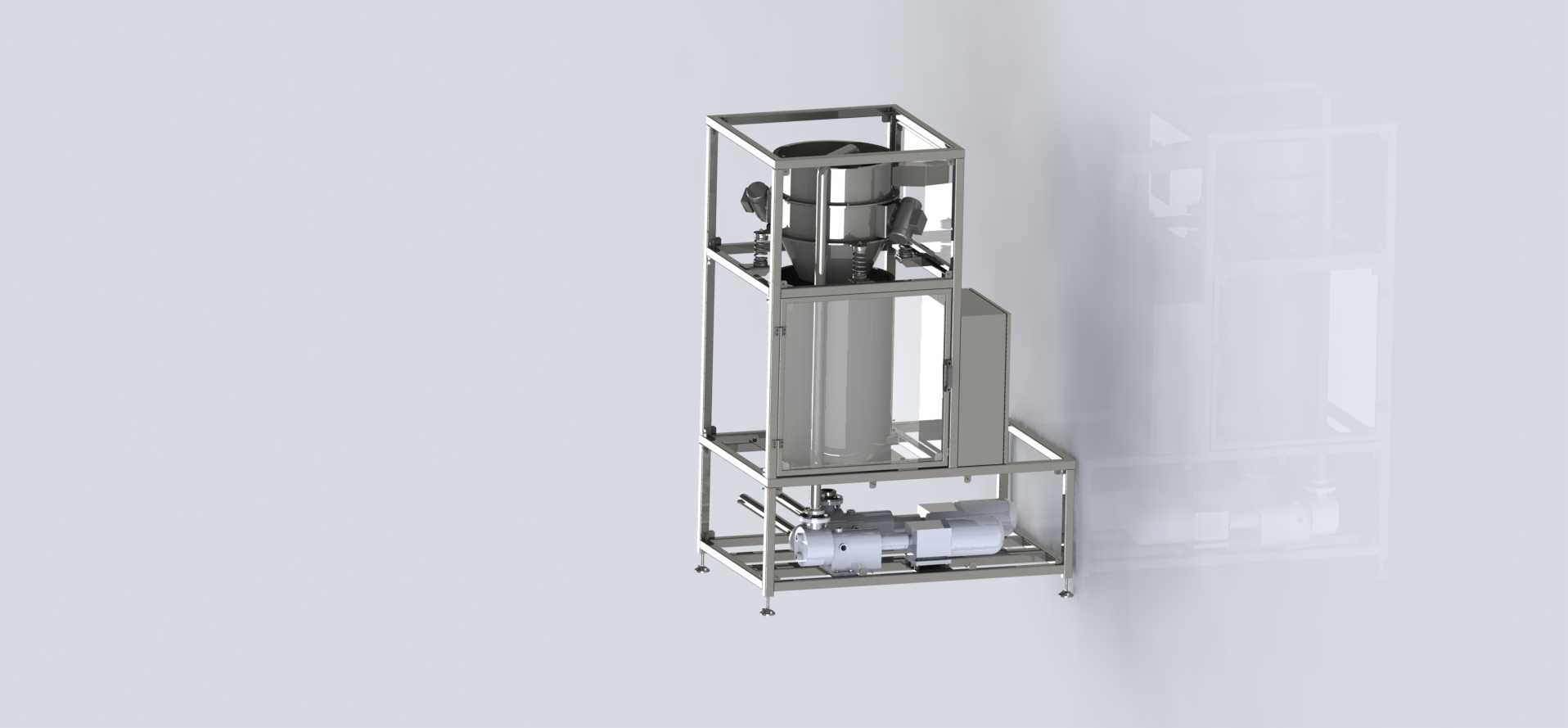

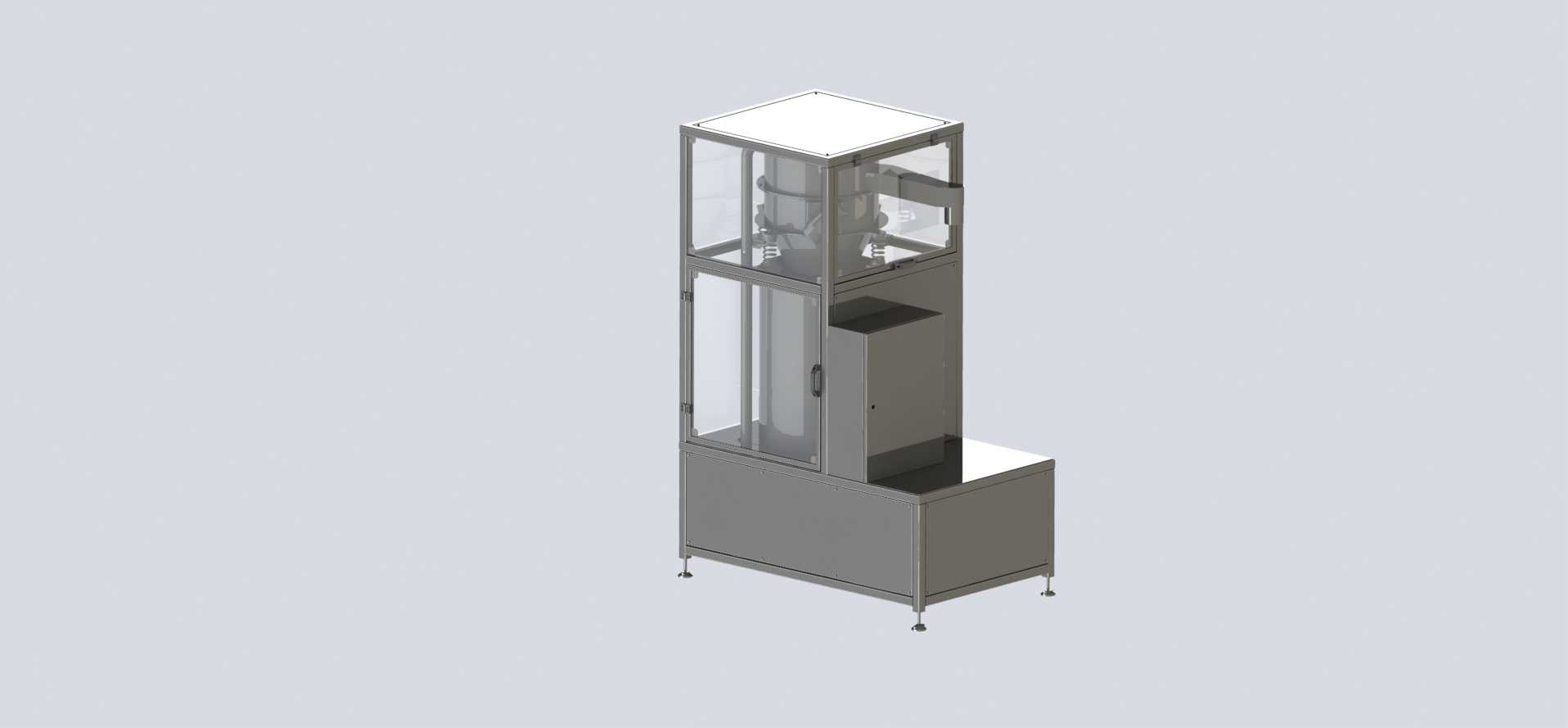

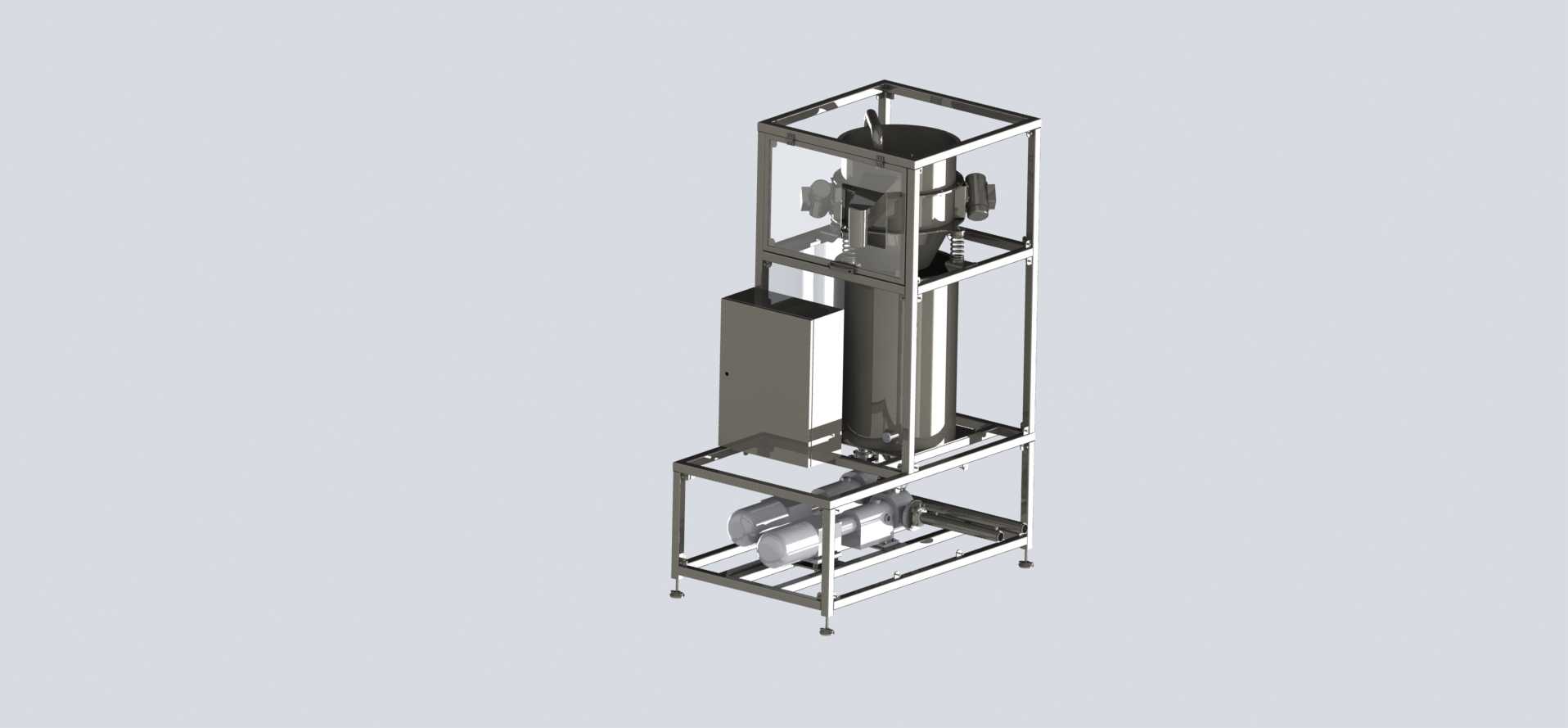

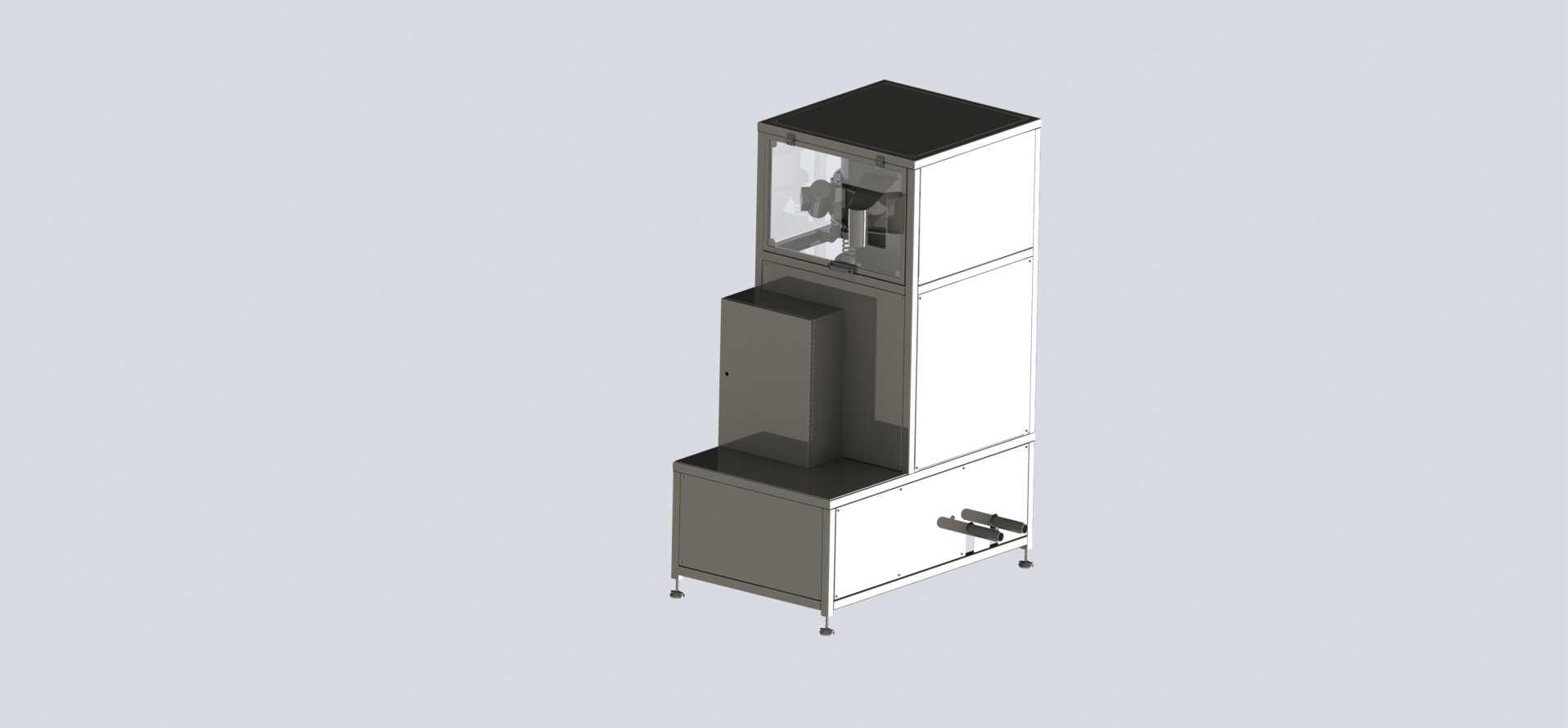

　　这款立式框架结构的传感集成设备，主要面向工业生产线上的物料参数在线检测场景，常见应用于食品加工、精细化工、医药制剂等行业的成品或半成品质量检测工位，可完成物料的重量、成分、外观瑕疵等多维度参数的实时采集与信号输出，对接生产线的PLC控制系统实现不合格品的自动剔除、生产参数的动态调整。设备整体采用三段式分层结构设计，底部为承重钣金柜体，内部预留了电气元件安装空间、走线槽位以及配重安装位，柜体底部配置可调式支撑脚杯，可适应车间地面存在的不平整情况，安装时可通过调节脚杯高度将设备台面调整至水平状态，保证内部传感元件的检测精度不受安装基面倾斜影响，柜体侧面设置可开启检修门，方便后期对内部电气元件、传感模块进行维护更换，无需拆解整体框架。

　　中部为检测工作区域，采用透明亚克力板作为防护围挡，既可以隔绝车间内的粉尘、飞溅碎屑对内部检测元件的污染，又能让现场操作人员直观观察到内部检测流程的运行状态，及时发现卡料、元件移位等异常情况，工作区域侧面预留了物料进出的对接接口，可直接与上下游的输送线体进行硬对接，无需额外定制转接工装，接口处设置软质挡帘，减少外部环境光线、气流对检测过程的干扰。顶部为密封防护舱，内部安装核心传感检测模组以及信号处理单元，舱体采用全密封钣金结构设计，可阻挡车间内的水汽、油污进入核心元件区域，延长核心模组的使用寿命，顶部舱体与中部框架之间采用快拆式螺栓连接，后期升级传感模组时可快速拆解更换，无需整体更换设备框架。从安装边界来看，

　　设备整体占地尺寸适配常规车间生产线的预留工位宽度，不需要对现有生产线布局进行大幅改造，设备侧面预留了电气接线端口、气路接口，所有接口位置统一规划在柜体侧面的接线区，现场布线时可直接沿生产线桥架走线，不会出现管线杂乱干涉的情况。设计过程中充分考虑了不同行业的适配性需求，框架采用标准铝型材与钣金件组合的结构，可根据实际检测需求调整中部检测区域的高度、宽度，适配不同尺寸规格的被检测物料，支撑脚杯的调节行程覆盖了常规生产线的台面高度差范围，可与不同高度的输送线实现平稳对接。设备的传感模块采用模块化安装设计，每个检测单元都通过标准安装板固定在框架的预设安装位上，更换不同检测功能的模组时只需松开固定螺栓、对接标准化的信号接口即可完成更换，

　　不需要重新加工安装孔位，大幅降低了设备改造成本与停机改造时间。在结构强度设计上，底部柜体采用加厚冷轧钢板折弯焊接成型，可承受顶部传感模组与中部物料的总重量，长期运行不会出现框架变形、台面下沉的问题，透明防护围挡的安装槽位设置了密封胶条，可减少车间清洗时的水渍渗入设备内部，所有钣金件表面都经过喷塑处理，可适应车间内存在的弱腐蚀环境，延长设备整体的使用周期。
