带支架IBC吨桶储料输送装置结构设计

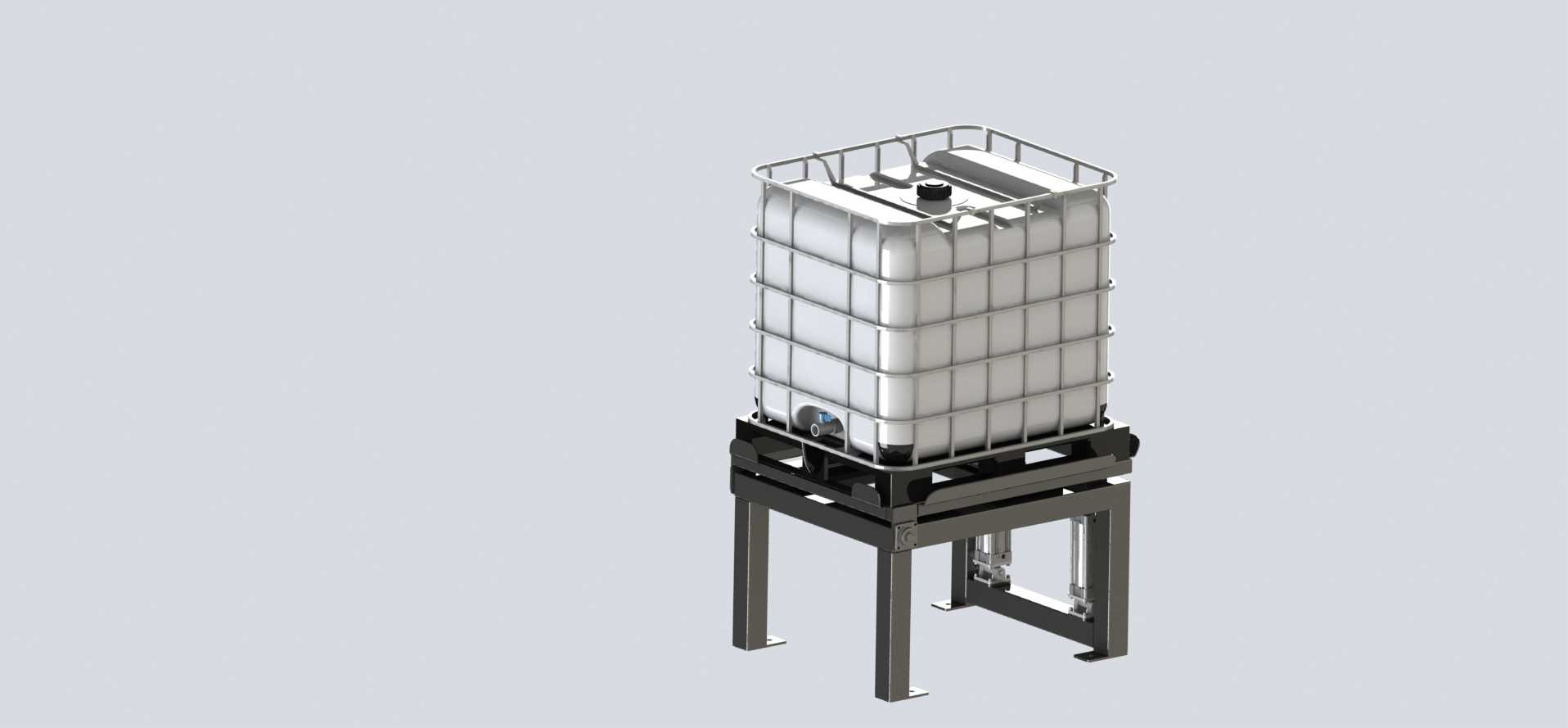

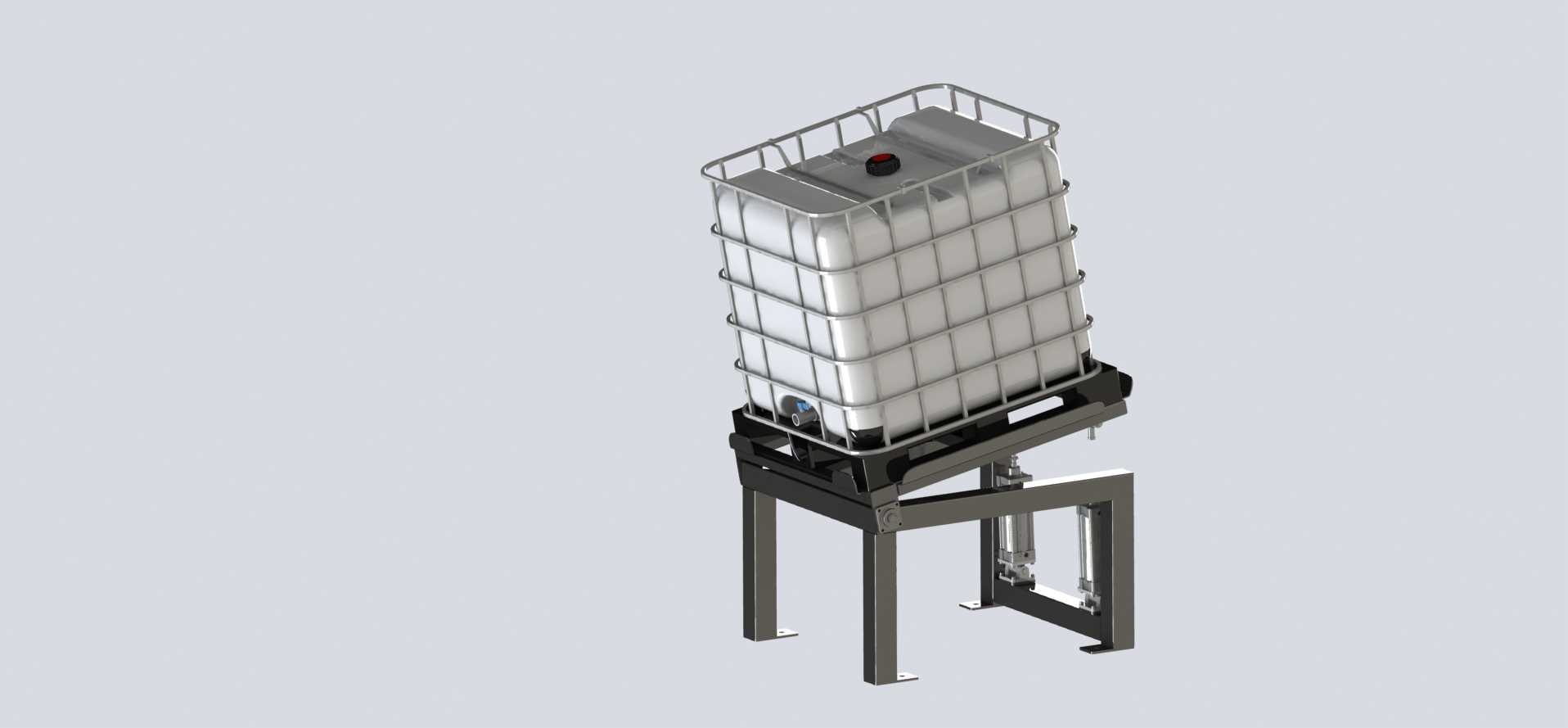

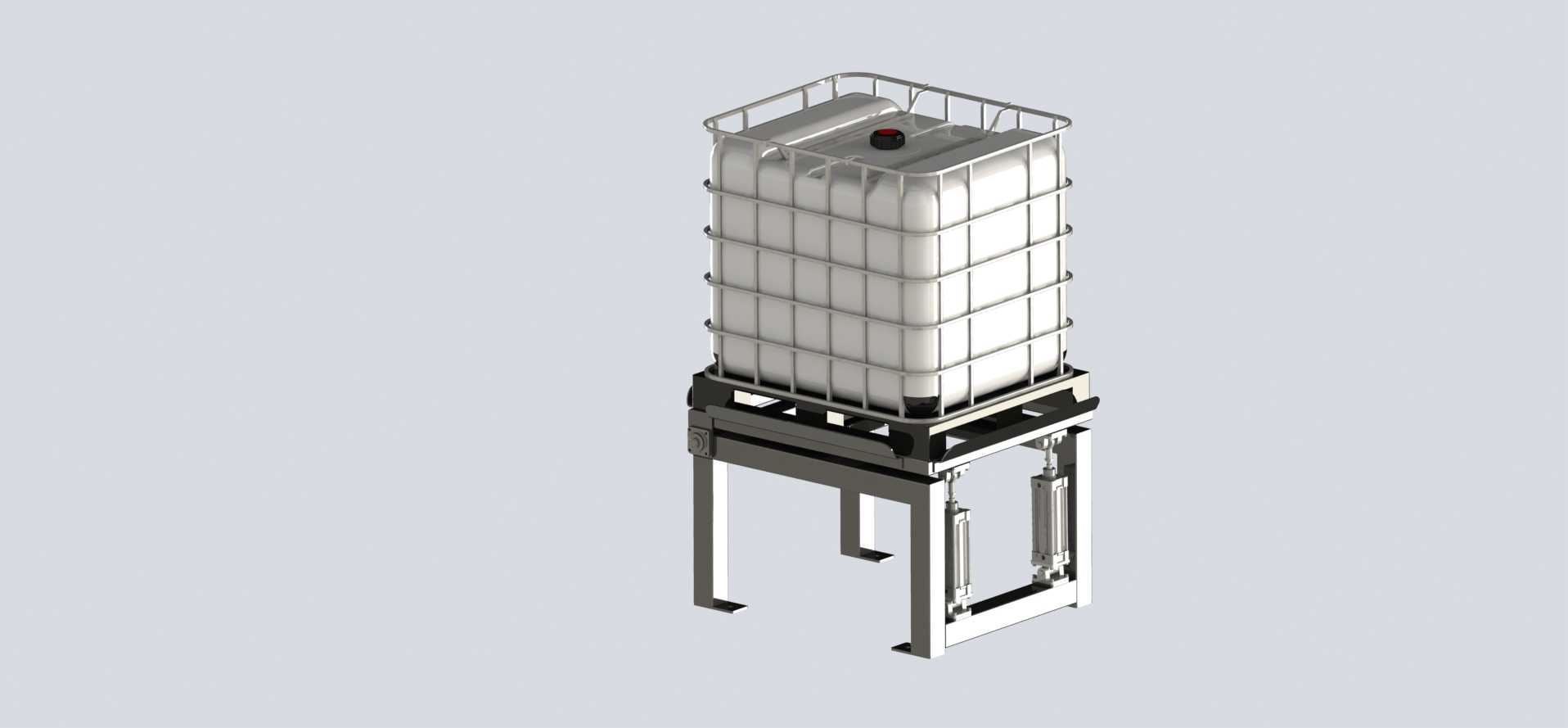

　　在化工原料中转、车间液态物料配送、食品级流体储运的现场场景里，这类带高位支架的IBC集装桶结构是衔接物料存储与工位配送的核心载体，很多一线做产线布局的工程师在规划物料暂存区时，都会优先考虑这类集成式结构的落地适配性。不同于常规直接落地放置的吨桶，这套结构额外配置了型钢焊接成型的高位支撑支架，支架腿采用矩形方管作为主承力构件，四根支腿底部预留了地脚安装孔位，可直接通过膨胀螺栓与混凝土地面固定，也可适配脚轮安装实现工位间的短距离转运，支腿之间设置了横向拉筋与斜向支撑，避免满载状态下支架出现侧向形变，支撑面与吨桶底部的贴合处做了折弯托边结构，能完全卡住吨桶底部的金属托盘边缘，防止设备启停或者物料加注时桶体出现滑移。

　　从实际用途来看，这套结构主要解决的是常规吨桶放料时需要额外垫高、放料流速不稳定、残留物料难以排空的痛点，支架的高度设计刚好让吨桶底部的放料阀距离地面留有足够的操作空间，操作人员无需弯腰即可完成阀门启闭、软管对接的操作，放料时依靠物料自身重力即可实现稳定出料，无需额外配置输送泵就能完成向低位反应釜、配料罐的物料加注，对于一些无动力要求的简易配料工位来说，能大幅减少辅助设备的投入成本。桶体本身采用高密度聚乙烯滚塑成型的内胆，外部包裹镀锌钢管焊接的网格防护框架，顶部的金属护栏预留了加注口、透气阀的安装位置，同时也能作为吊装时的受力点，方便叉车或者行车完成整桶的吊装转运，框架的横竖管连接处采用冲压卡扣固定，避免焊接位置出现锈蚀脱落的问题，适配多数户外或者潮湿车间的使用环境。

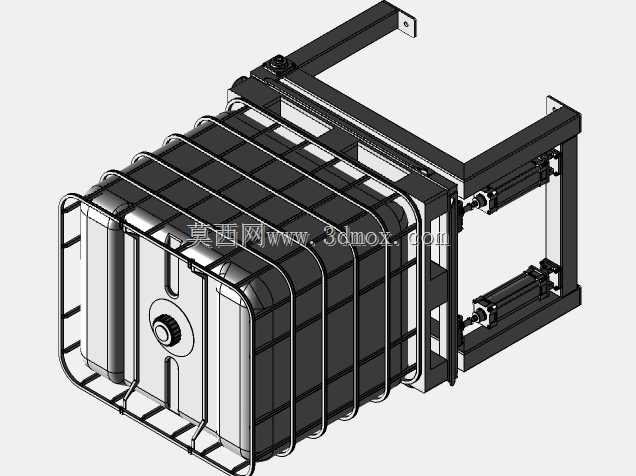

　　做这套结构的三维建模时，首先要明确的是安装边界的尺寸约束，常规IBC吨桶的公称容积为1000L，满载时总重量接近1.2吨，因此支架的承力计算必须预留1.5倍以上的安全系数，支腿的截面尺寸、壁厚选择要结合支撑高度做抗弯强度校核，避免长期满载出现支腿弯曲变形。建模过程中要注意内胆与外部框架的间隙配合，框架的网格密度既要满足防护强度要求，也要预留足够的观察空间，方便操作人员直观查看桶内的物料液位，顶部的护栏高度不能遮挡加注口的操作空间，同时要保证吊装时吊具不会与加注口、透气阀发生干涉。放料阀的安装位置要做偏心设计，尽量靠近桶底的最低处，减少物料残留量，阀门的操作手柄要朝向支架外侧，避免被支架构件挡住影响操作。

　　在产线适配场景中，这类结构还可以根据实际需求做功能拓展，比如在支架上加装液位传感器支架，实时监测桶内物料余量，也可以在放料口位置加装流量阀，实现定量加注，部分有防爆要求的车间，还可以在支架上做静电接地桩的安装位，导出物料流动产生的静电，避免安全隐患。建模时所有的钢构件都要预留焊接收缩余量，安装孔位要做长圆孔设计，抵消焊接变形带来的装配误差，支腿底部的调节脚安装位要考虑地面不平整的情况，预留至少20mm的调节行程，保证整个支架放置时的水平度，避免桶体倾斜导致放料不彻底。不同于定制化的储料罐，这套结构的所有部件都采用标准化尺寸设计，内胆、外框架、支架都可以单独拆分更换，后期维护时不需要整体替换，能降低长期使用的维护成本，对于多品种物料轮换存储的车间，只需要更换内胆即可完成不同物料的切换，避免交叉污染。
