多层带爬梯操作平台工业钢架结构

　　这套钢架结构主要服务于厂区内立式罐体类设备的日常操作、巡检与检修作业，在食品加工、精细化工、粉体物料处理这类需要布设高位罐体的生产场景中十分常见。日常生产时，操作人员需要定期抵达罐体顶部完成投料、参数核对、阀门启闭、仪表校准这类操作，罐体本身没有可供人员站立操作的位置，配套的钢架平台就承担了操作承载与安全防护的核心作用。

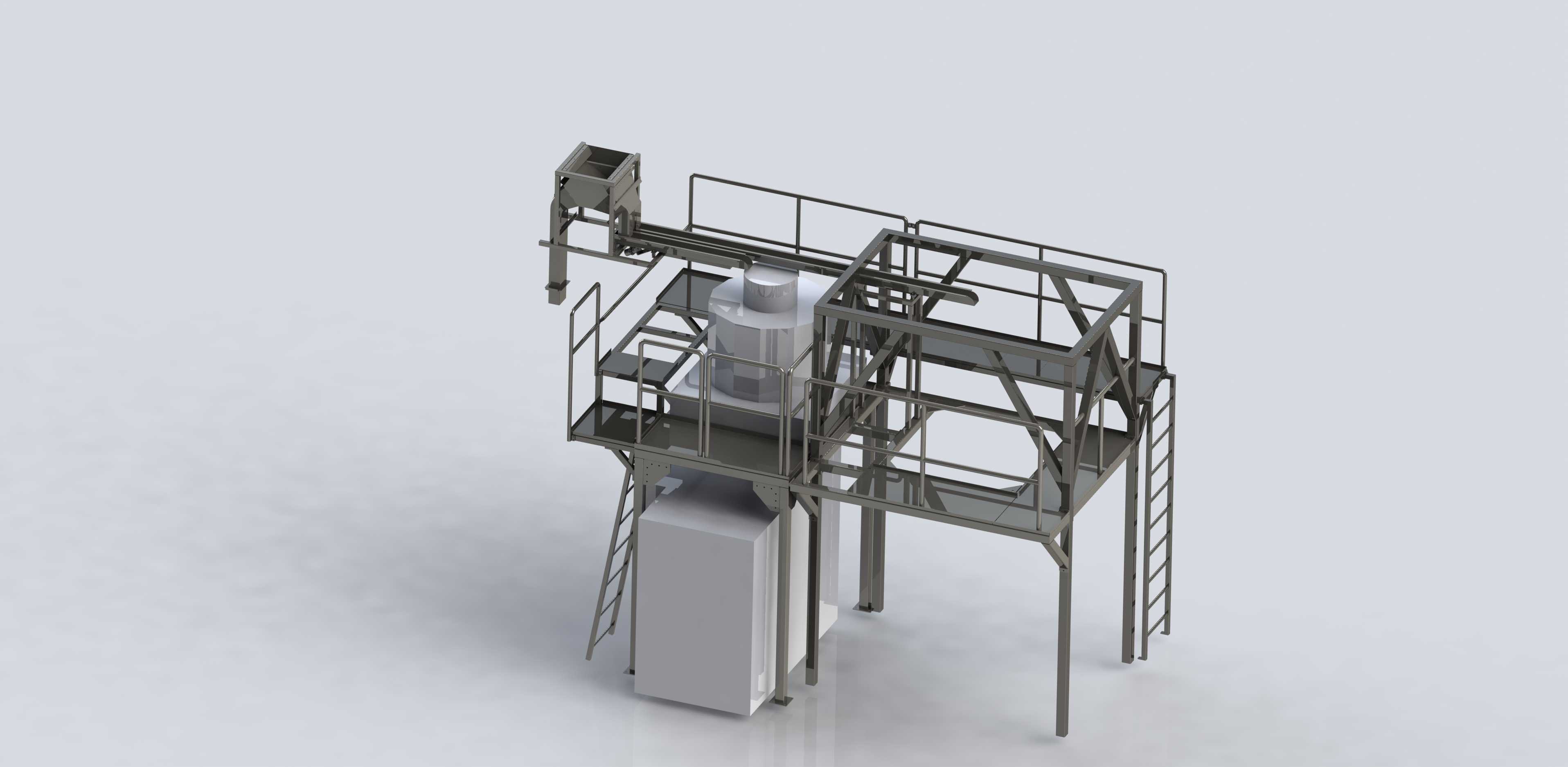

　　从结构设计逻辑来看，整套钢架采用方管型材作为主承重立柱，立柱底部预留了与地面预埋钢板焊接固定的安装面，安装时需要保证各立柱的垂直度偏差控制在合理范围内，避免上层平台出现倾斜受力不均的问题。分层设置的操作平台根据罐体不同高度的操作点位布设，每层平台的台面采用花纹钢板铺设，表面的防滑纹路可以避免操作人员在沾有粉尘、少量水渍的工况下滑倒，平台边缘全部设置了高度符合安全规范的防护栏杆，栏杆中间加设横向挡杆，底部设置踢脚板，防止工具、小零件从平台边缘坠落砸伤下方作业人员。

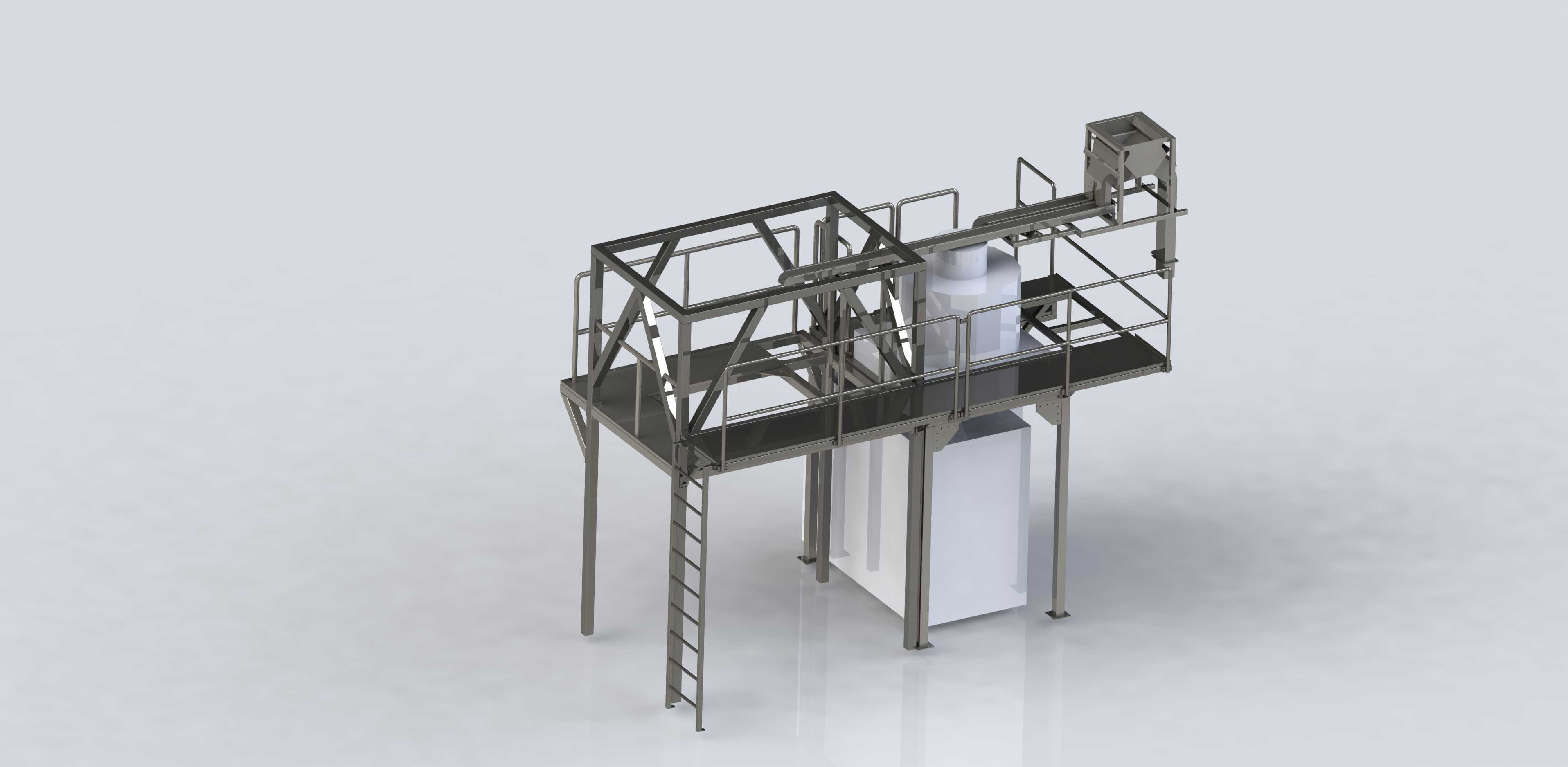

　　配套的直爬梯沿钢架侧边布设，爬梯的踏步采用防滑圆钢制作，每级踏步的间距统一，爬梯外侧同样设置了防护笼，当爬梯高度超过两米时，防护笼可以有效避免人员攀爬时失足坠落的风险，爬梯与各层平台的衔接处预留了安全通行口，通行口位置设置了可开合的安全门，人员通过后可以随手关闭，避免平台上的人员从通行口跌落。

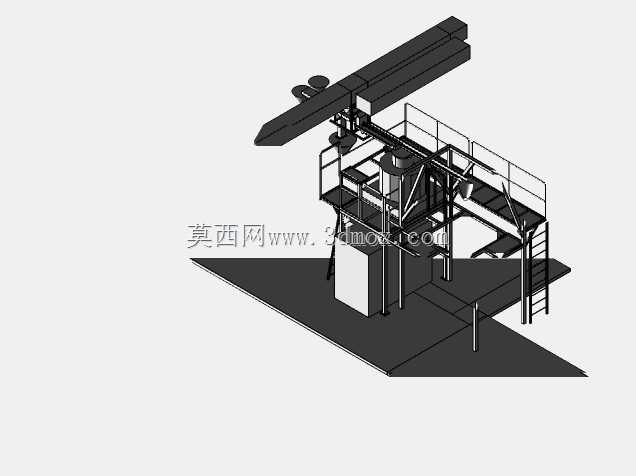

　　钢架的上部预留了外接输送管道或者小型投料设备的安装支架位，从模型上可以看到平台一侧伸出的悬臂支架，就是用来固定物料输送管路或者小型投料装置的，设计时已经提前核算了该位置的承重载荷，不需要后期在现场额外焊接补强。罐体安装位的框架尺寸根据配套立式罐体的外径预留了足够的安装间隙，既方便罐体吊装就位，也预留了后期罐体维护、保温层施工的操作空间，不会出现钢架与罐体外壁干涉的问题。

　　安装边界方面，整套钢架的占地尺寸需要根据现场罐体的布设位置确定，立柱的排布避开了地面的管线沟槽、设备基础，各层平台的高度匹配罐体上阀门、视镜、人孔的实际高度，保证操作人员站在平台上时，不需要过度弯腰或者抬手就可以完成常规操作，降低长时间作业的疲劳感。钢架的所有连接节点在建模时都做了标准化处理，主承重位置采用焊接连接，护栏、爬梯这类附属结构采用螺栓连接，既方便运输时拆分，也便于后期现场组装调整，部分易锈蚀的工况下，钢架表面可以根据需求做喷漆或者热镀锌处理，提升整体的使用寿命。

　　在实际选型应用时，需要根据配套罐体的满载重量、平台上同时作业的人员数量、附带设备的重量核算整体承重，避免出现载荷不足的安全隐患，建模时已经将各型材的规格、连接方式做了明确的参数化设置，设计人员可以根据实际的载荷需求调整型材壁厚、立柱排布密度，快速适配不同规格的罐体配套需求，不需要从零开始搭建框架结构，能够大幅缩短这类配套钢架的设计周期。
