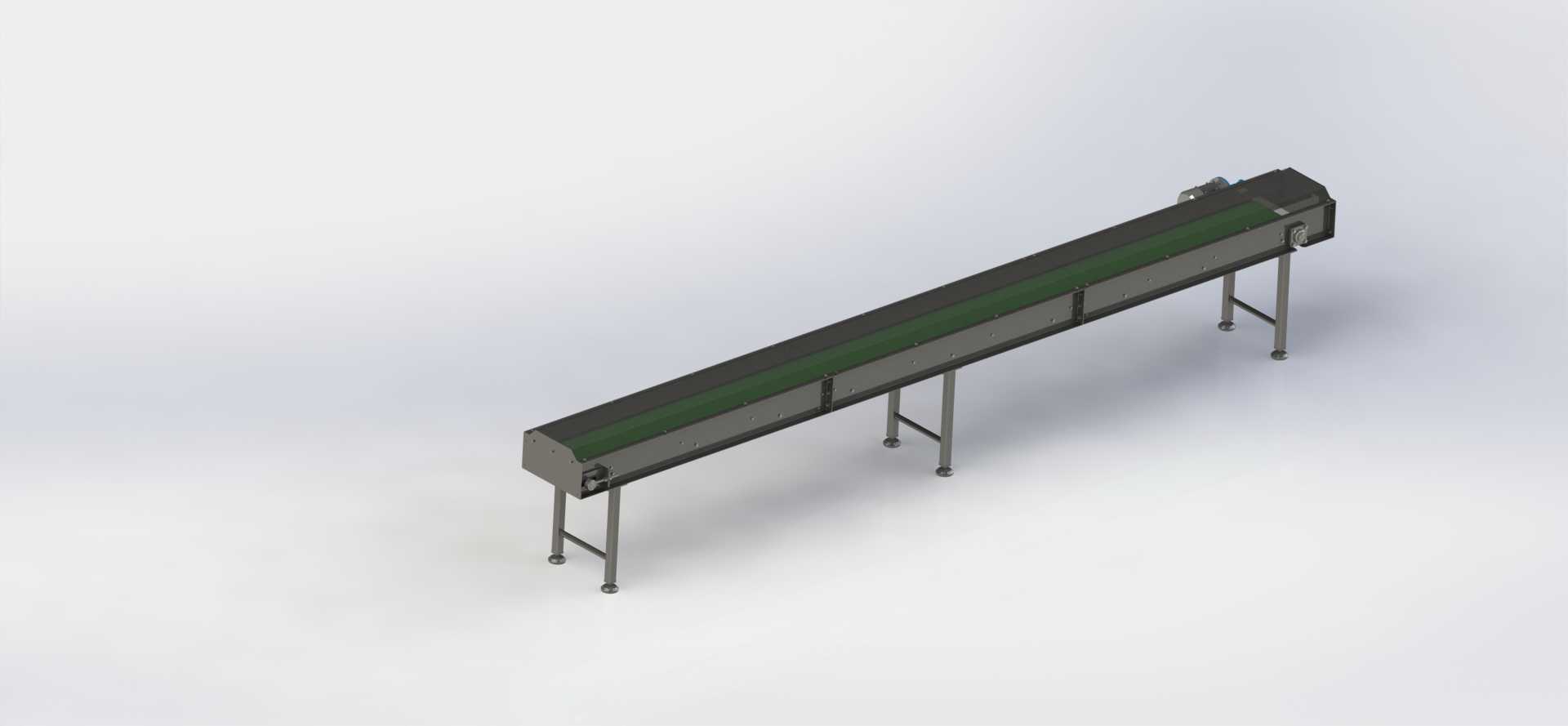

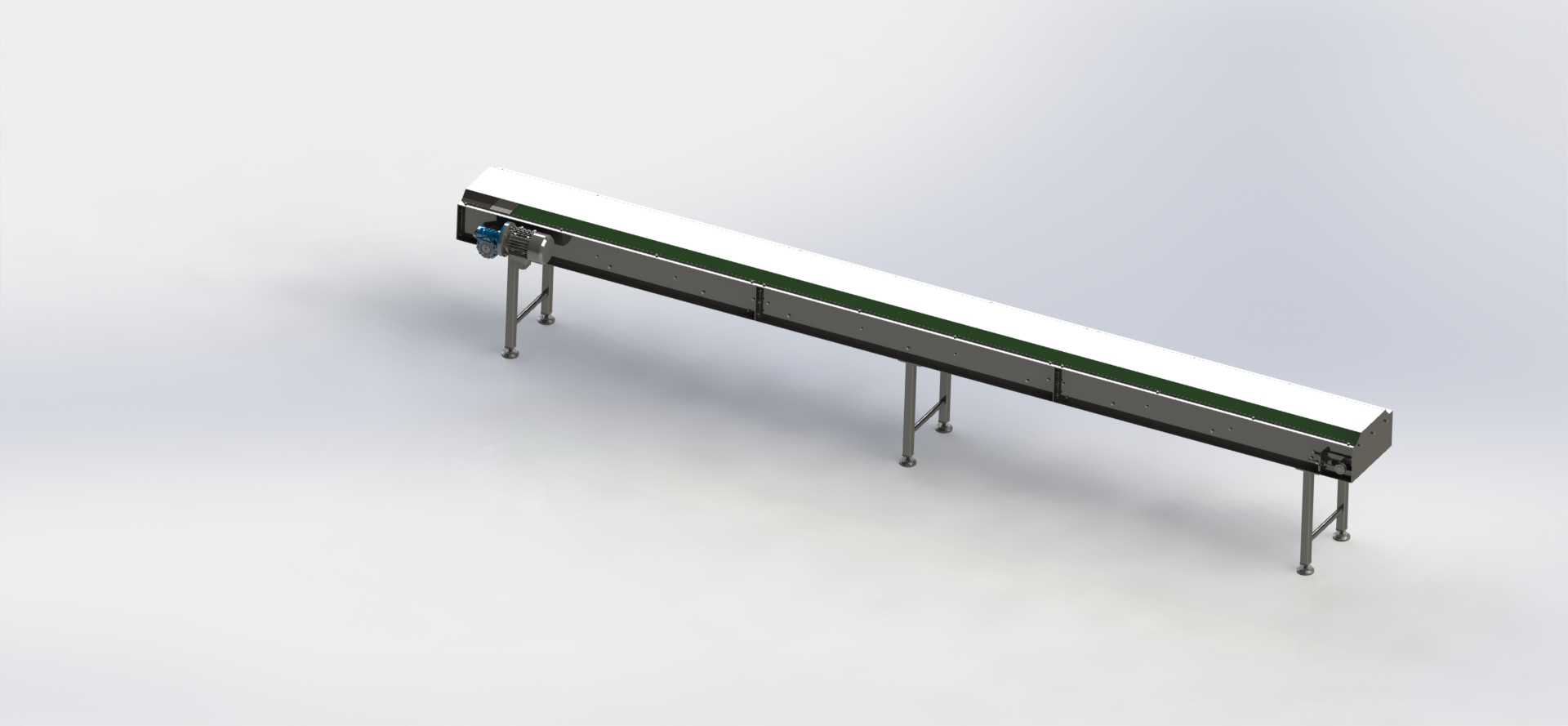

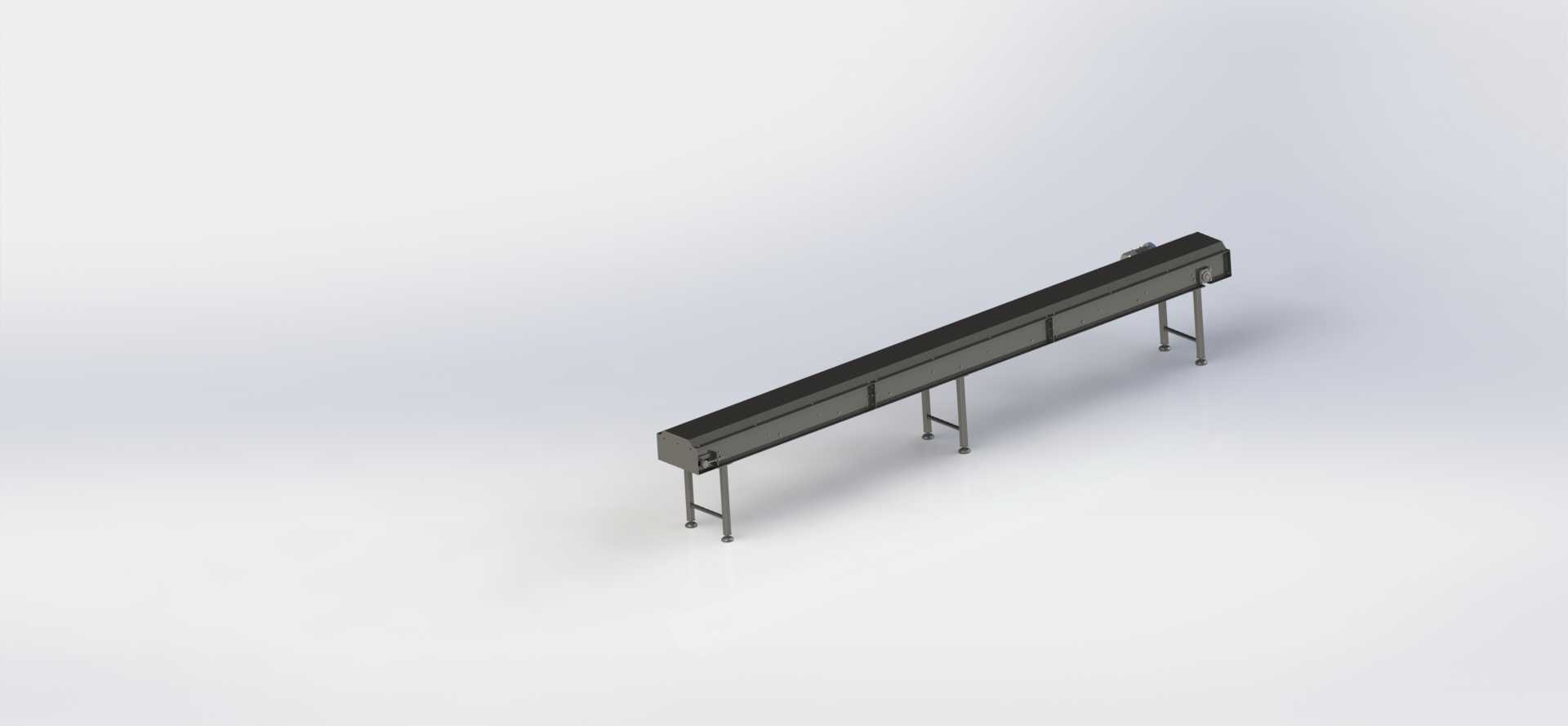

长距水平皮带输送设备结构设计

　　这款长距水平皮带输送设备，在轻工包装、食品分装、电子元器件组装、五金小件加工的产线衔接环节应用十分广泛，主要承担工序间的工件水平转运任务，可衔接不同工位的加工、检测、包装设备，替代人工重复搬运作业，降低产线物流的人力损耗，同时保证物料输送节拍的稳定性，适配连续化生产的节奏需求。设备采用平直皮带作为承载构件，皮带表面平整光滑，不会对输送的工件表面造成刮擦损伤，可输送盒装、袋装、小型块状等多种形态的物料，输送过程运行平稳，不会出现物料卡滞、滑落的问题，适配常规工况下的连续作业需求。

　　从设计思路来看，整体采用模块化分段支撑结构，长距离线体通过多组可调支腿均匀承载，支腿底部设置可调脚杯，可根据现场地面平整度调整支腿高度，保证整个线体的水平度，避免皮带跑偏。驱动端设置在线体一端，采用电机直连减速机构的传动方案，传动效率高，运行噪音低，另一端设置张紧机构，可通过调整尾端辊筒的位置调整皮带张紧度，补偿皮带长期运行产生的蠕变伸长，延长皮带的使用寿命。线体两侧设置低矮的侧边挡边，可防止输送过程中物料从皮带侧边掉落，挡边高度较低，不会干扰上下工位设备的对接取放料作业。

　　外形尺寸方面，该输送设备整体为长条形布局，长度适配多工位衔接的长距输送需求，宽度适配常规小型工件的输送尺寸，整体高度符合人工操作或设备对接的常规作业高度，安装时不需要复杂的地基固定，仅需将支腿调整至水平后即可投入使用，安装边界要求低，可直接布置在车间平整地面上，也可根据需求对接其他输送设备组成更长的输送线体。线体的支架采用型材焊接或组装结构，结构刚性充足，长期承载运行不会出现明显的形变，保证皮带运行的轨迹稳定。

　　设备的辊筒排布经过受力计算，相邻辊筒的间距根据输送物料的最小尺寸设置，保证小型物料输送时不会出现卡入辊筒间隙的问题，同时减少辊筒的使用数量，降低整体制造成本。皮带下方设置托板支撑，避免长距离输送时皮带因物料重量出现下凹，保证输送面的平整度。驱动端设置安全防护罩，将传动部件完全封闭，避免作业人员误触转动部件造成安全隐患，同时可阻挡车间粉尘进入传动机构，减少传动部件的磨损。日常维护时，仅需定期检查皮带张紧度、清理皮带表面残留的物料、对传动轴承加注润滑脂即可，维护操作简单，不需要复杂的专用工具，可降低设备的运维成本。该设备可根据实际产线需求调整输送速度，适配不同生产节拍的作业需求，也可在皮带上加装定位挡块、检测传感器安装位，拓展定位输送、工件计数等附加功能，适配更多场景的使用需求。
