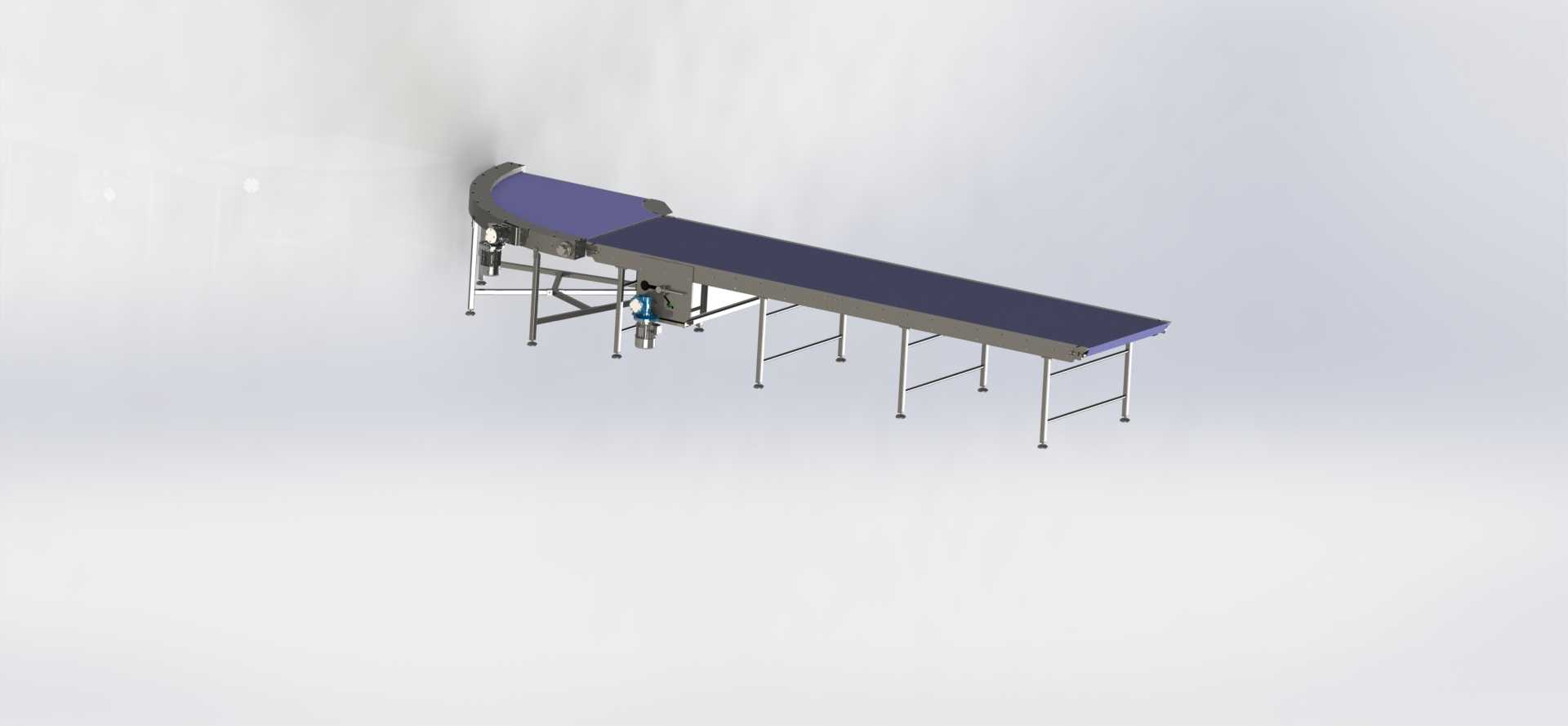

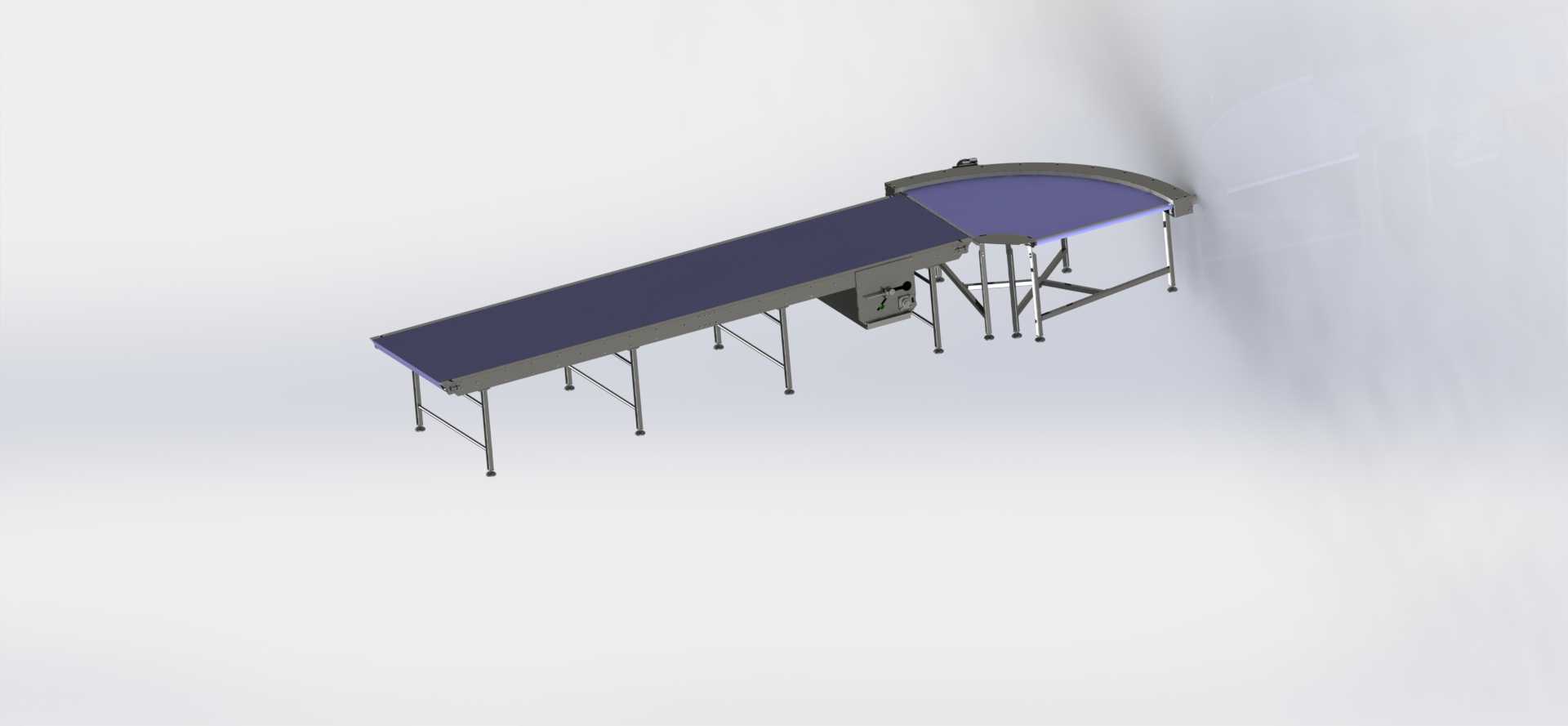

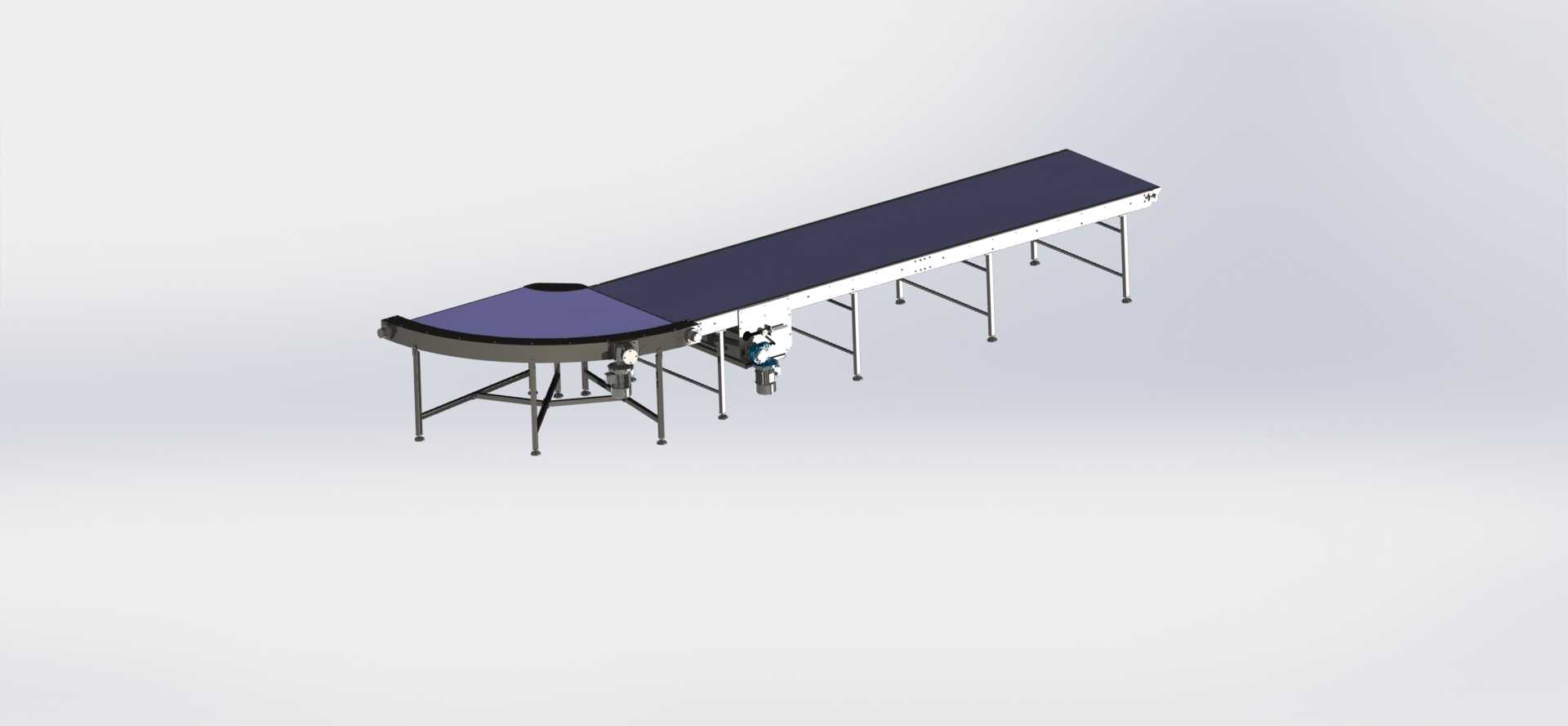

带90度转弯段的皮带输送线结构

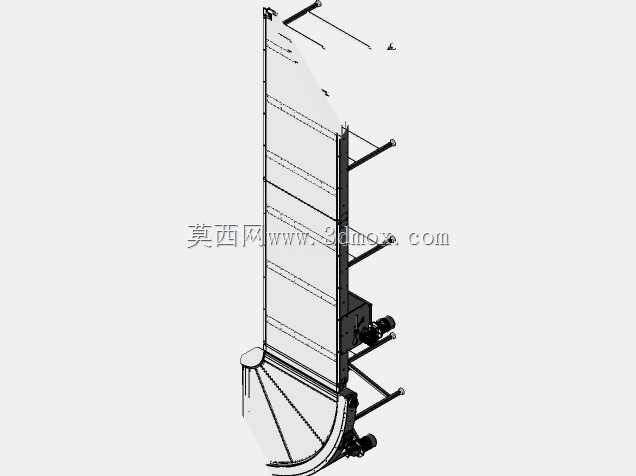

　　这套带转弯段的皮带输送结构，主要解决车间内物料流转时的直角转向需求，常见于包装生产线末端、仓储分拣区、轻工产品装配线的工位衔接场景，能在有限的厂房空间内完成物料的转向输送，避免直线输送线过长占用过多通道面积，也省去了人工转搬运料的重复工序。从结构组成来看，直段输送部分采用标准的铝型材支腿搭配可调节脚杯，支腿的横向连接杆采用方管焊接结构，保证长距离输送时机架不会出现侧向晃动，直段的皮带承载面下方布置了密集的托辊，减少皮带在重载下的下垂变形，驱动端布置在直段的尾部位置，采用电机搭配减速箱的直连驱动方式，省去了复杂的链传动结构，日常维护时只需定期检查减速箱油位即可。转弯段部分采用了锥形辊筒搭配弧形导向边的设计，区别于普通的刀口转弯机，

　　这款转弯段的皮带内侧做了导向条嵌入，运行时不会出现皮带跑偏的问题，转弯段的机架采用折弯钢板焊接成型，支腿同样配置可调节脚杯，安装时可以和直段部分的高度做精准匹配，保证两段衔接处的皮带面高度差控制在0.5mm以内，避免小件物料经过衔接处时出现卡滞。设计过程中优先考虑了安装边界的适配性，直段部分的有效输送宽度为500mm，整体机架宽度为620mm，转弯段的内转弯半径为800mm，外转弯半径为1300mm，整体线体的安装高度可以根据对接工位的需求在700mm到900mm之间调节，支腿脚杯的调节行程为100mm，能适应车间地面不平整的安装环境。在功能设计上，直段和转弯段可以独立控制运行速度，直段的常规运行速度设定为0.3m/s，

　　适合常规箱体、袋装物料的输送，转弯段的速度可以根据物料的重量做微调，避免轻质物料在转弯时因为离心力出现滑落，皮带表面采用了哑光PVC材质，摩擦系数适中，既不会因为摩擦力过大导致物料堆积，也不会因为摩擦力过小出现物料打滑。机架的所有外露边都做了倒角处理，避免安装和维护时出现磕碰划伤，驱动电机的接线位置预留了走线槽，现场布线时可以直接将线缆藏入槽内，不会出现线缆外露杂乱的问题。实际选型应用时，这套结构可以根据现场的布局需求调整直段的长度，也可以将转弯段更换为45度或者180度的规格，适配不同的车间走线需求，对于重量在20kg以内的成件物料都能稳定输送，日常运行时的噪音控制在65分贝以内，适合在有人值守的装配车间内使用，

　　不会产生过大的噪音干扰。安装时需要先固定转弯段的位置，调整好水平度之后再对接直段部分，两段的衔接处需要加装过渡托板，托板的上表面和皮带面保持齐平，缝隙控制在2mm以内，防止小尺寸物料卡入缝隙，皮带张紧度调整时以手指按压皮带下沉10mm到15mm为宜，过紧会加快皮带和辊筒的磨损，过松则会出现皮带打滑丢转的问题。
