带弯道输送段的卡片类物料自动处理设备

　　这套设备的设计初衷，是解决电子制造、包装印刷行业里薄型卡片类物料的连续流转与工位衔接痛点，很多车间里卡片类工件比如智能卡、标签卡、薄型包装盒片材，在前段加工完成后，需要转向输送到下一工位完成检测、喷码或者装盒工序，以往的直连输送要么需要人工转向摆放，要么用多段直输送带拼接，占用车间横向空间大，转角处还容易出现卡片卡滞、堆叠错位的问题，这套集成了主机处理单元与弯道输送段的结构，刚好能填补这类工位衔接的空白。

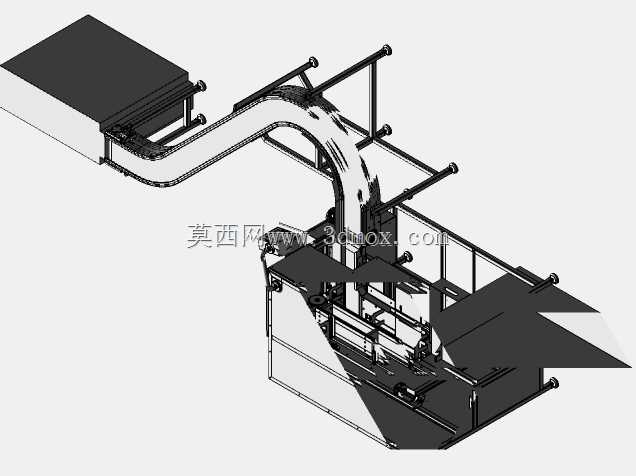

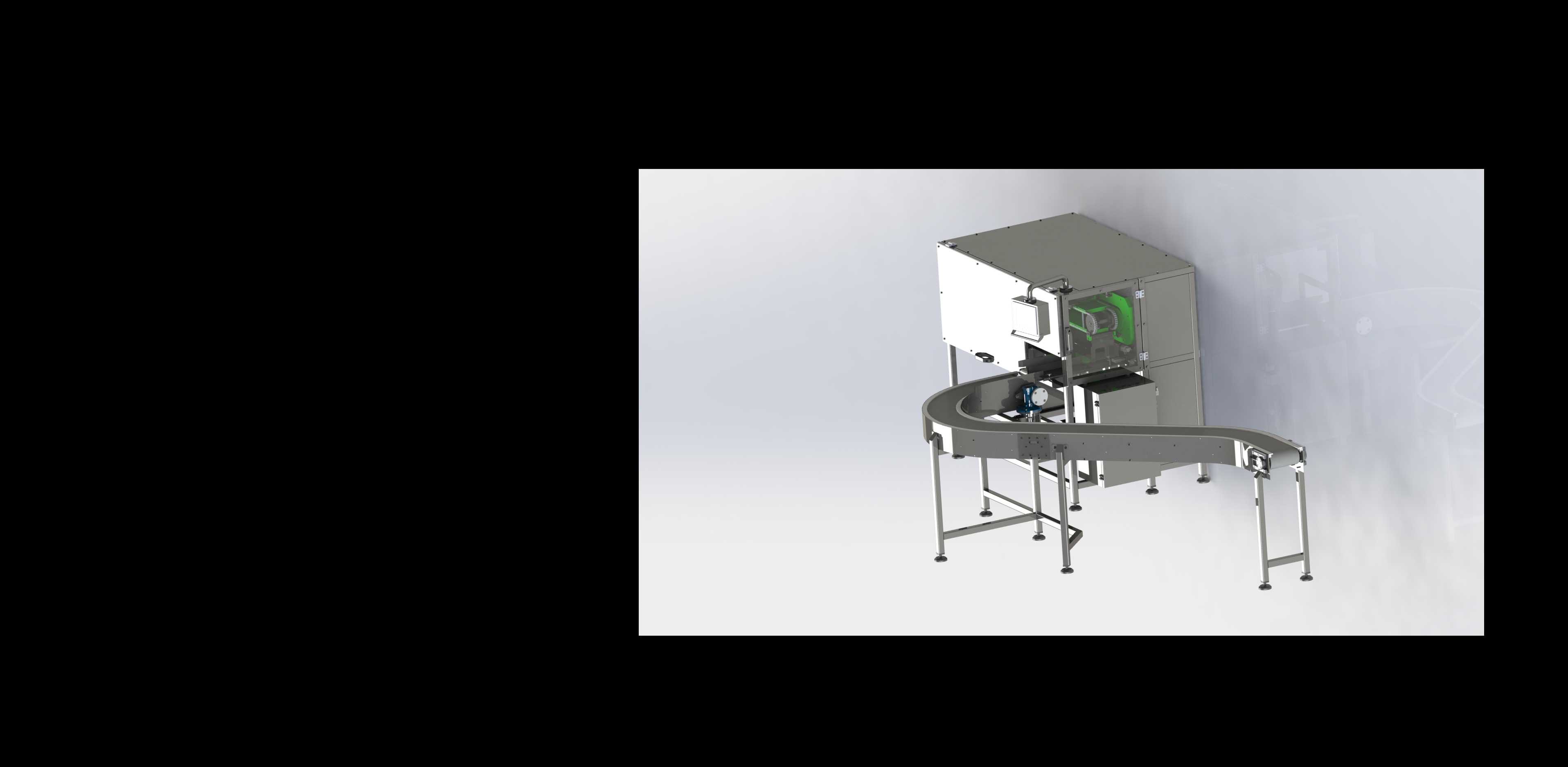

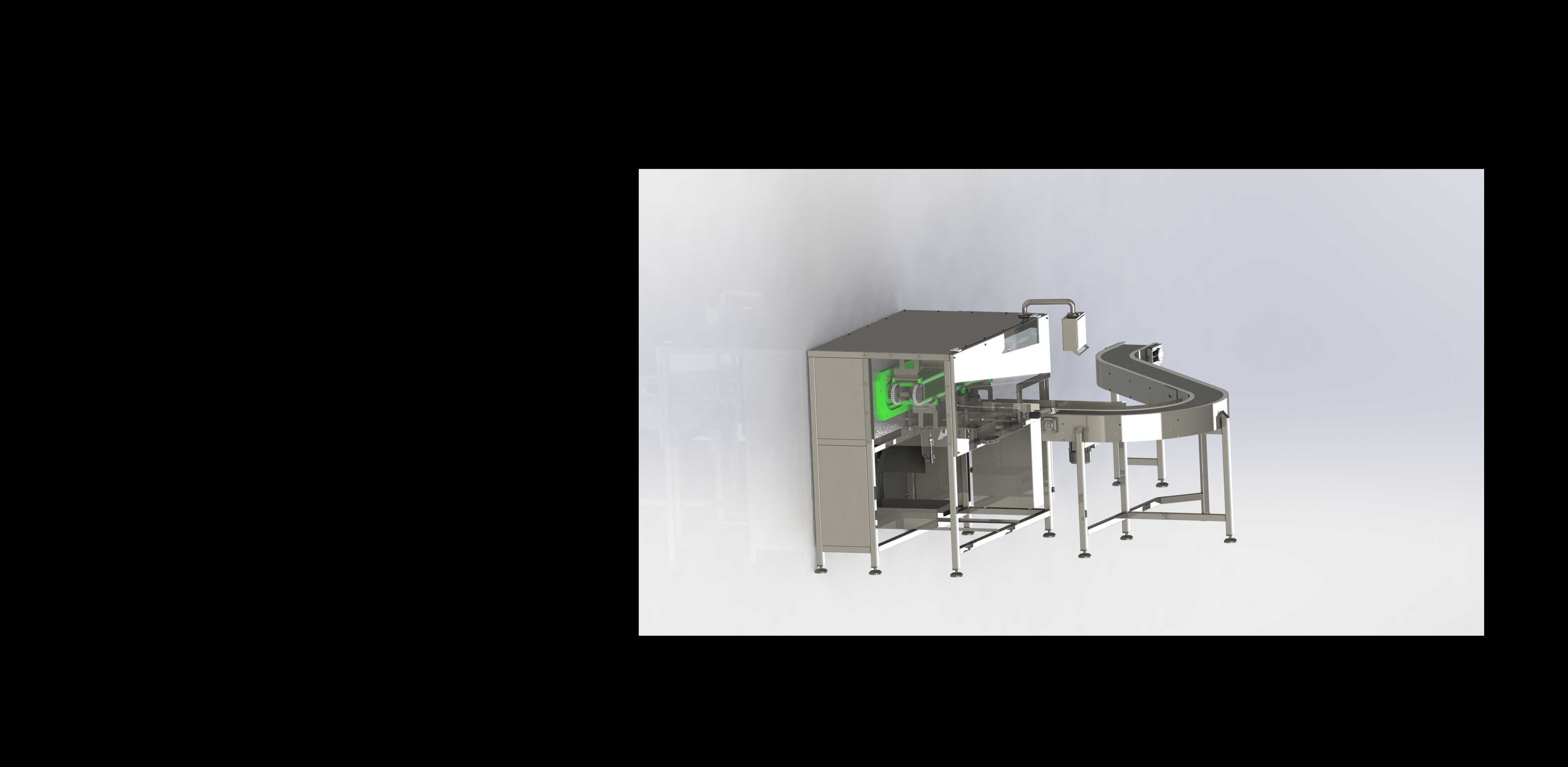

　　从结构布局来看，主机单元采用方管焊接机架做主体支撑，底部配置可调脚杯，安装时可以根据车间地面的平整度调整整机水平，调整行程在30mm以内，能适配多数厂房的环氧地坪或者水泥地面安装要求，机架外围设置可拆卸的钣金护罩，护罩上预留观察窗口，日常巡检时不用拆开护罩就能看到内部辊轴的运转状态，护罩的拆装采用快拆螺丝固定，后期维护更换易损件的时候不需要复杂工具就能拆开操作。主机内部的输送辊组采用平行排布的包胶辊，辊面的邵氏硬度控制在45-50度，既能保证和卡片类物料之间有足够的摩擦力带动物料前进，又不会因为硬度过高刮花卡片表面的印刷层或者覆膜层，辊组的驱动端采用同步带传动，传动比经过匹配，输送速度可以在0.2m/s到0.8m/s之间调整，适配不同产线的节拍要求。

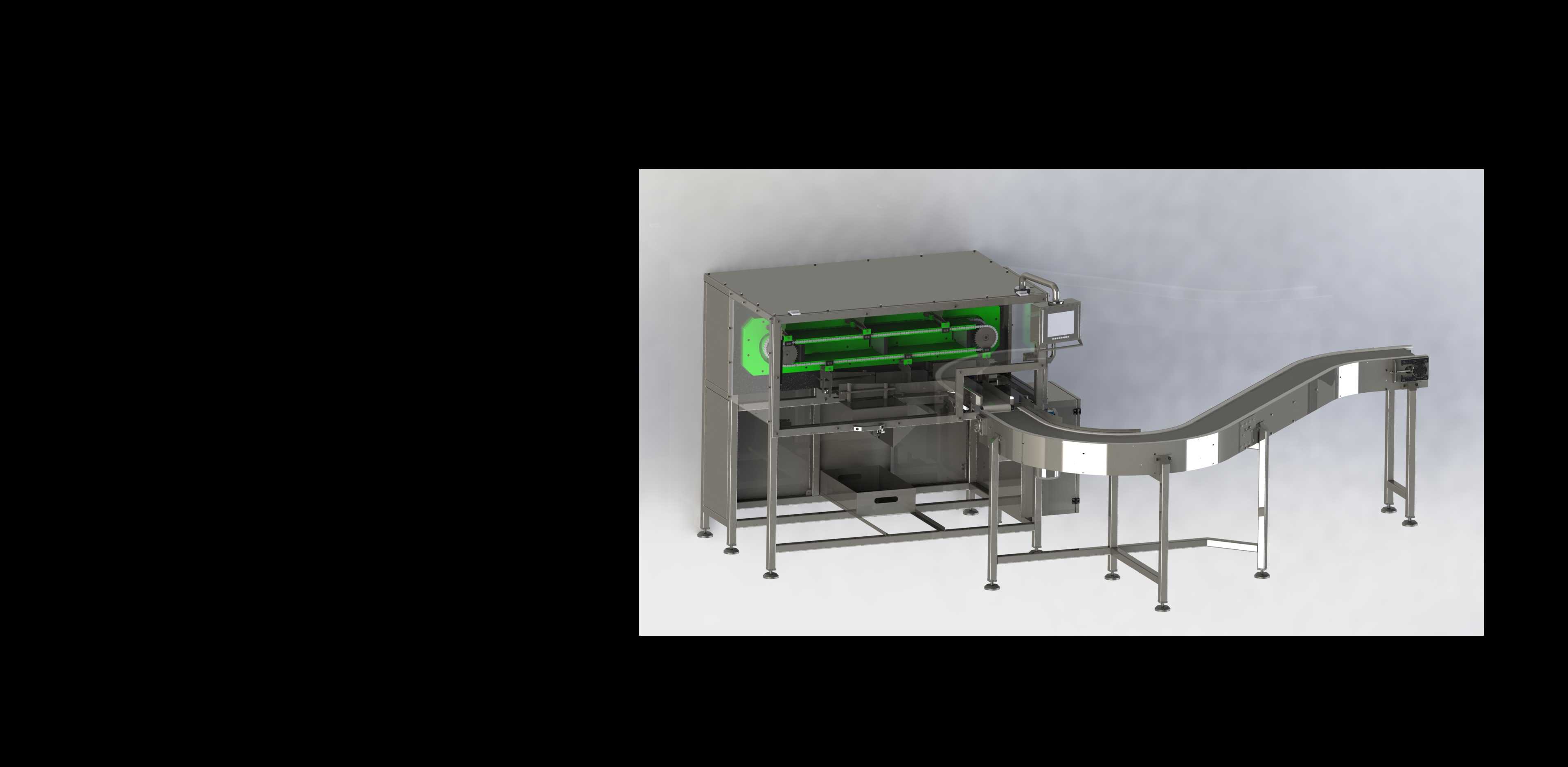

　　衔接主机出料端的弯道输送段，采用90度转弯的链板输送结构，链板表面做防滑纹理处理，转弯处的导轨做了圆弧过渡设计，圆弧半径经过反复校核，能保证卡片在转弯过程中不会因为离心力出现甩边、偏移，输送段的支撑腿同样采用可调脚杯结构，和主机对接的时候可以微调高度，保证两段输送面的高度差控制在0.5mm以内，避免卡片经过对接位置时出现卡顿。弯道输送段的侧挡板采用透明亚克力材质，既能挡住物料防止掉落，又能直观看到物料在转弯段的流转状态，如果出现卡料能第一时间发现处理。

　　设计过程中，首先考虑的是设备的安装边界，整套设备的总长度控制在3.2米左右，主机段宽度0.9米，弯道段最宽处1.2米，整体占地面积不到4平米，对于多数中小型生产车间来说，不需要对现有产线布局做大幅调整就能嵌入安装，设备的进料端高度设置在0.85米，刚好和市面上多数前段印刷、冲切设备的出料高度匹配，不需要额外增加过渡衔接平台。其次是功能的扩展性，主机内部预留了检测元件、喷码头的安装位，如果用户需要在输送过程中增加卡片质量检测、信息喷印的功能，只需要在预留位加装对应的元件，不需要对主体结构做打孔、焊接改造，降低了后期功能升级的成本。

　　在实际应用场景里，这套设备可以直接对接卡片冲切机、印刷机的出料口，完成卡片的自动接料、输送转向，把物料输送到后续的装盒机、检测工位，全程不需要人工干预，相比人工转运的方式，能避免人手接触卡片造成的污渍、折痕问题，同时输送节拍稳定，不会因为人工操作的快慢影响整条产线的运转效率。结构设计上，所有的传动部件都设置在护罩内部，避免车间里的灰尘、纸屑落到传动结构里造成磨损，同时也能防止操作人员的衣物、肢体误碰到运转部件，满足车间生产的安全要求。辊轴和链板的安装都采用定位销配合锁紧螺丝的结构，后期如果出现易损件磨损，只需要松开锁紧螺丝就能快速更换，不需要重新做位置校准，能大幅缩短设备维护的停机时间。

　　另外，考虑到不同用户的物料尺寸差异，输送段的侧挡板位置做了可调节设计，调节范围在80mm到210mm之间，可以适配不同宽度的卡片类物料，不需要更换输送配件就能完成多规格产品的生产切换，换型时间控制在10分钟以内，适合多品种小批量的生产场景。设备的整体重心经过校核，主机段的重量集中在下部机架位置，弯道段的支撑腿分布在转弯处的受力点位置，整机运转时不会出现晃动、偏移的问题，不需要额外打膨胀螺丝固定地面，对于需要经常调整产线布局的车间来说，移动调整位置也很方便。
