长距离带式物料输送支架结构设计

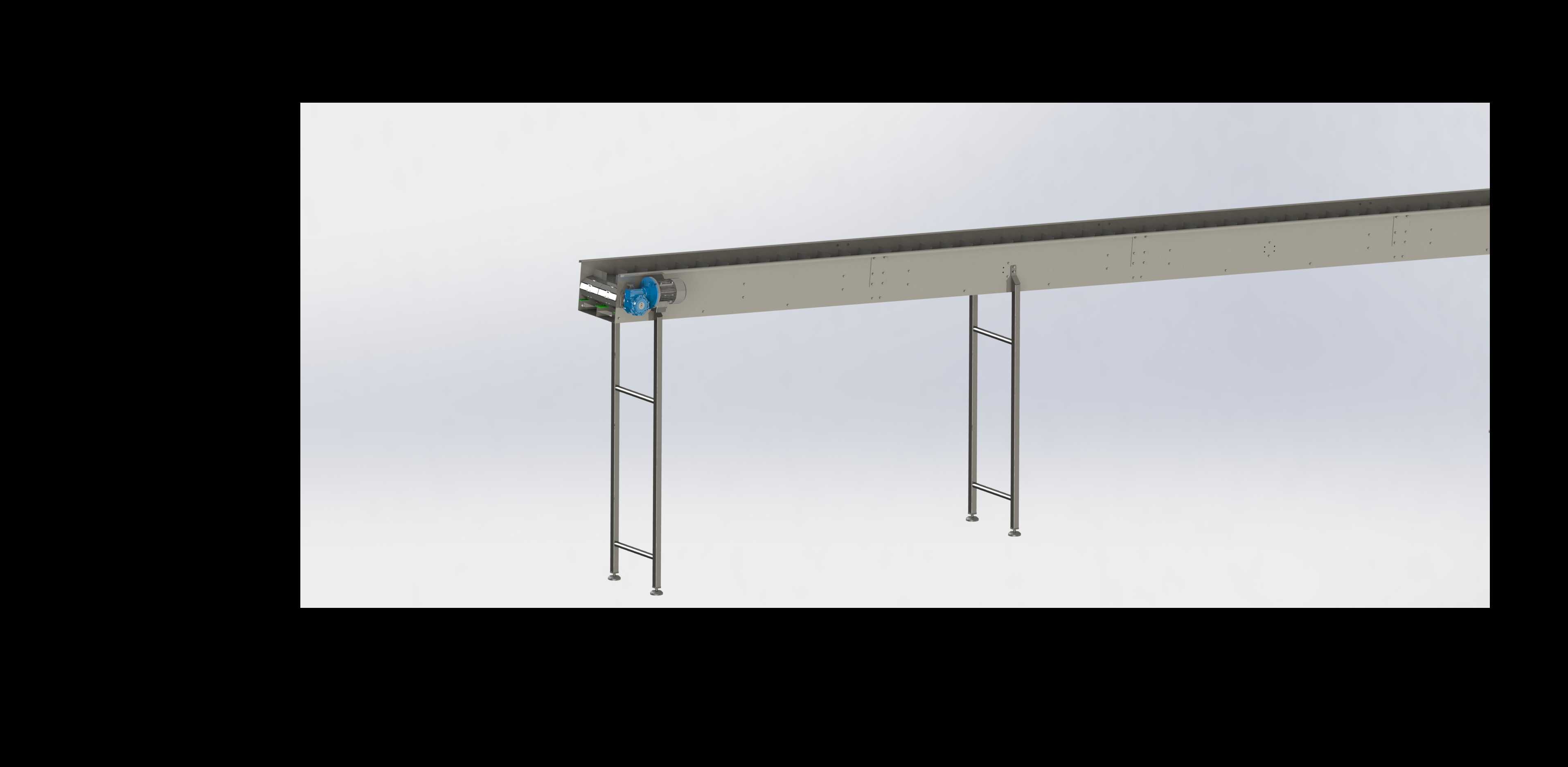

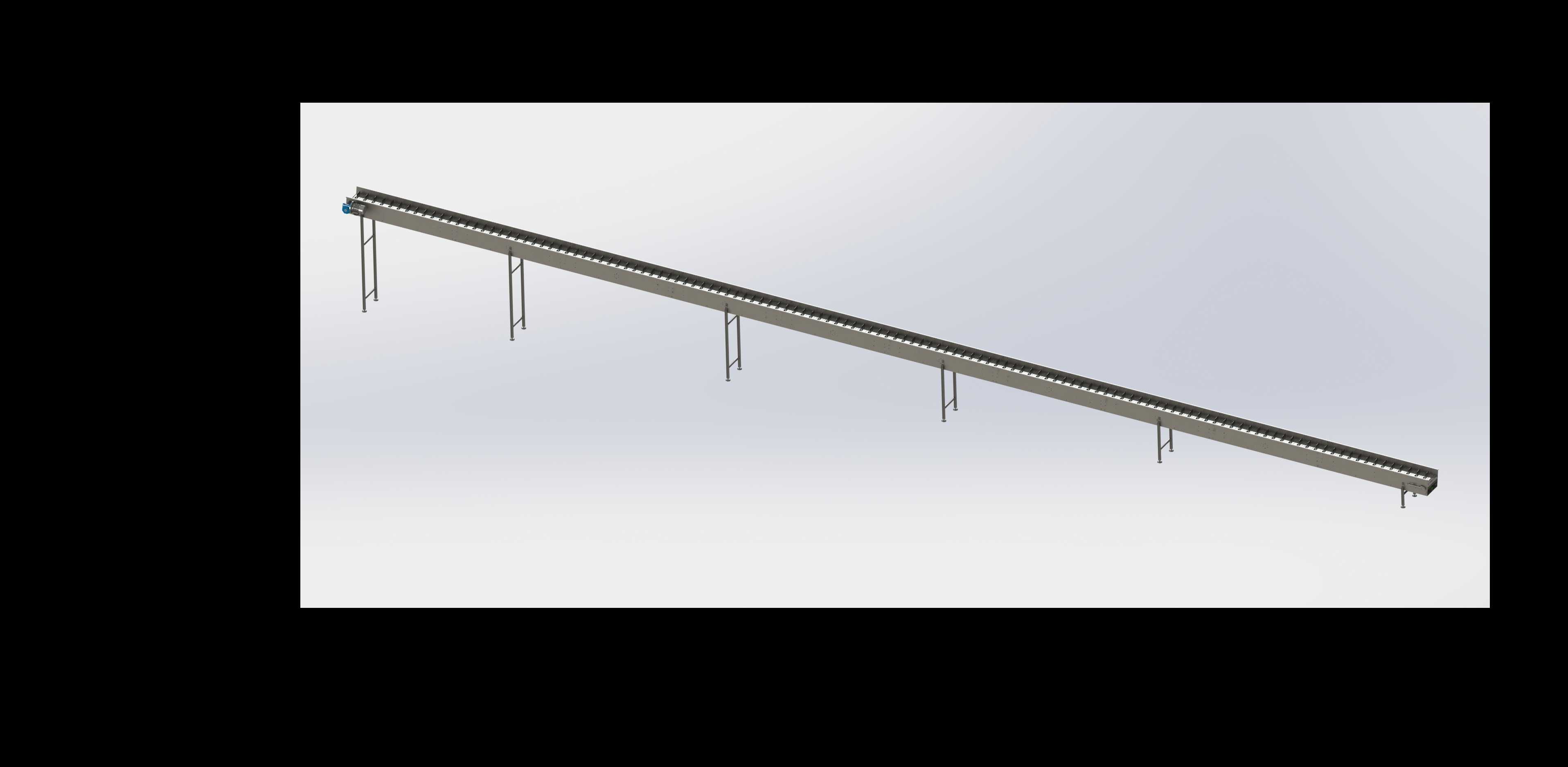

　　在轻工包装、食品加工、电子元器件组装、小型五金件分拣这类连续化生产场景里，长距离的工位间物料转运一直是产线布局里需要优先考量的环节，这类场景往往不需要大载重的重型输送设备，反而对输送线的直线度、安装便捷性、工位对接的适配性有更高要求，本次呈现的长条形带式输送结构，正是针对这类中轻载连续输送需求做的结构设计。从整体结构来看，该输送设备采用单侧驱动端布置的方案，驱动单元集成在输送线的一端端部，避免驱动结构突出在输送线侧面占用产线横向空间，对于车间内多线并行排布的布局十分友好，不会因为侧边的驱动凸起造成线体之间的安全间隙不足，也方便操作人员在输送线两侧开展上下料、异常排查作业。支撑结构采用多组独立的落地支腿，支腿沿输送线长度方向等距排布，

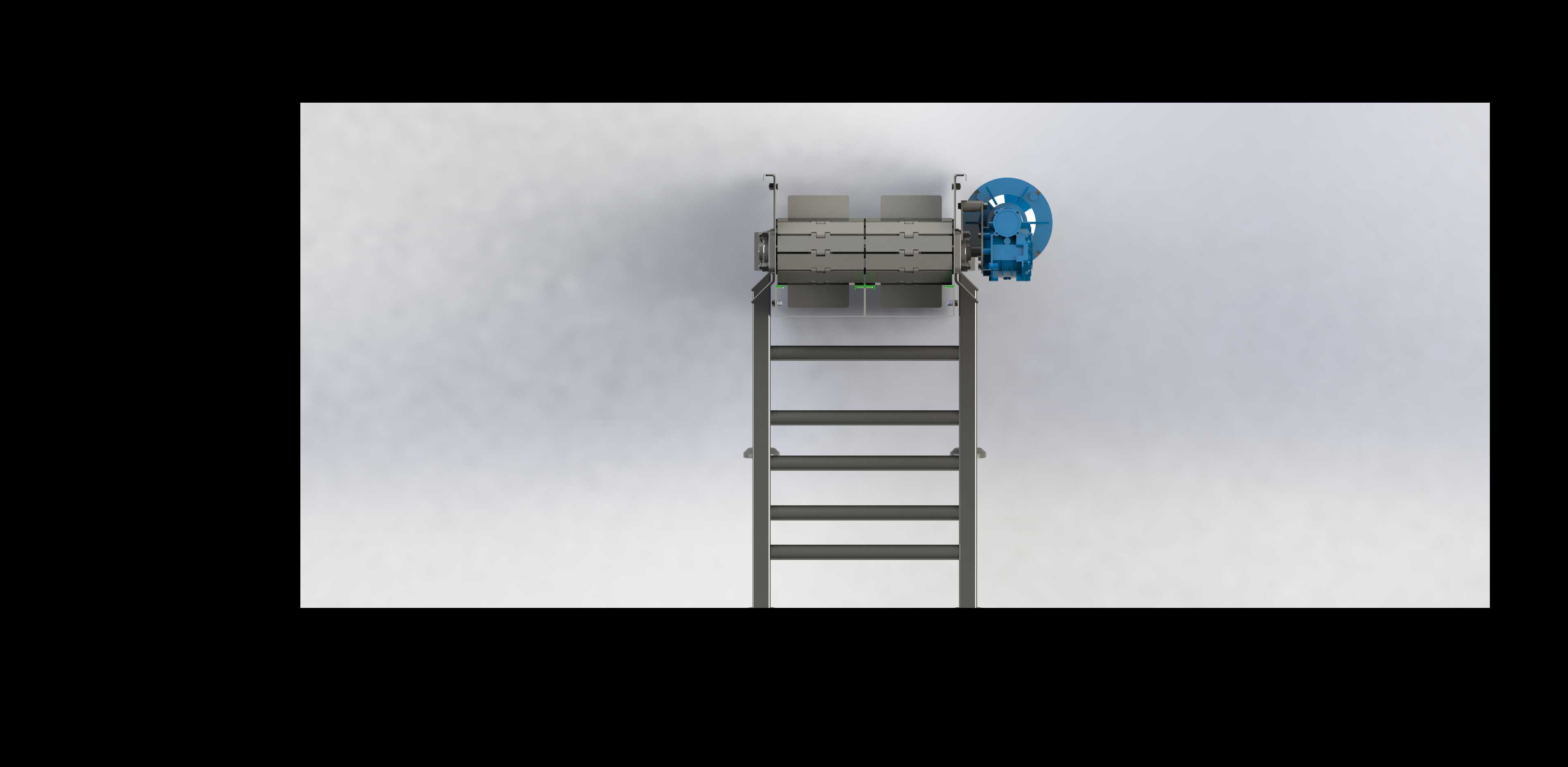

　　每一组支腿都采用垂直立柱加斜向加强筋的结构形式，垂直立柱直接承接输送梁的竖向载荷，斜向筋条则抵消输送过程中带面运行带来的纵向震颤，避免长距离输送线因为跨距过大出现中部下挠的问题，支腿底部预留了安装调节的结构，可以在现场安装时根据地面平整度微调支腿高度，保证整条输送线的带面水平度，避免物料在输送过程中因为带面倾斜出现跑偏、滑落的问题。输送梁部分采用一体化的折弯型材结构，两侧的梁体同时作为输送带的侧边防护和托辊安装基准，托辊沿输送方向等距布置在梁体之间，托辊的安装座直接固定在两侧梁的内侧壁上，不需要额外加装横向的支撑横梁，既减轻了整体设备的自重，也减少了焊接、装配的工作量，梁体的上边缘做了向内的折边，刚好可以挡住输送带的侧边，

　　避免输送带运行过程中出现左右窜动的问题，也能防止尺寸较小的物料从带面和侧边的缝隙掉落。输送带采用平面轻型带面，适合输送包装箱、袋装小件、成型工件这类底面平整的物料，带面的张紧结构集成在尾部的从动辊端，通过调节螺栓调整从动辊的前后位置就能实现带面张紧度的调整，不需要拆解整体梁体结构，日常维护的操作门槛很低。从安装边界来看，该输送线的整体宽度控制在较窄的范围内，横向占用空间小，适合在车间通道侧边、设备之间的狭窄间隙内布置，支腿的安装 footprint 很小，不需要做大面积的设备基础，普通的硬化车间地面就可以通过膨胀螺栓完成固定，也可以根据实际的产线长度需求，对标准段的梁体进行拼接，适配不同的输送距离要求，拼接位置采用法兰式对接结构，

　　能保证拼接后的梁体直线度，避免对接位置出现带面卡顿的问题。在实际使用场景中，这类输送线既可以单独作为两个工位之间的物料转运载体，也可以多段拼接组成更长的输送环线，还可以在带面侧边加装光电检测、挡停机构，配合上下游的加工设备实现物料的自动输送与工位分配，比如在电子组装线上，这类输送线可以承载工装板完成各个组装工位的流转，在食品包装车间，可以将包装完成的成品直接输送到装箱工位，在五金加工车间，可以将冲压完成的小零件从设备出料口输送到集料箱位置。设计过程中优先考虑了结构的易加工性，所有的梁体、支腿结构都可以采用常规的型材折弯、焊接工艺完成加工，不需要特殊的定制模具，加工成本可控，同时所有的易损件比如托辊、输送带都采用行业通用的标准规格，后期更换备件不需要单独定制，能降低设备的全生命周期维护成本。结构上还做了安全防护的考量，驱动端的传动部件全部包裹在端盖内部，避免操作人员的衣物、肢体卷入传动结构，两侧的梁体边缘都做了圆角处理，没有尖锐的突出棱角，能减少现场作业人员磕碰受伤的风险。针对长距离输送容易出现的带面跑偏问题，设计时在两端辊筒的安装位置预留了角度调节余量，安装调试时可以通过微调辊筒的水平角度，校正带面的运行轨迹，保证带面长期运行也不会出现偏磨、跑偏的问题，支腿之间的跨距经过载荷校核，在额定载重下，梁体的中部扰度控制在允许范围内，不会因为长期承载出现永久性的结构变形。
