双轨式精密工件传送输送机构设计

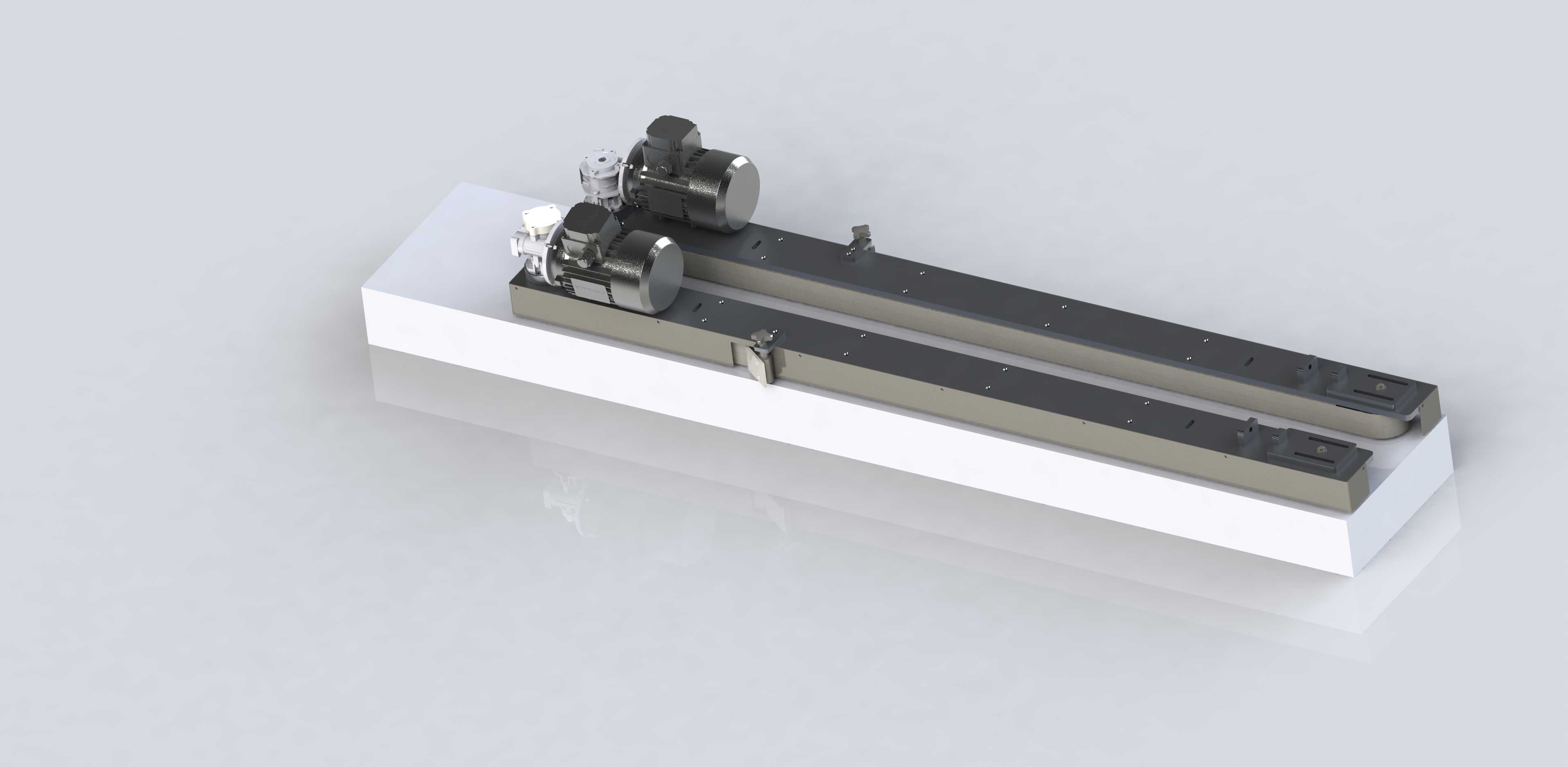

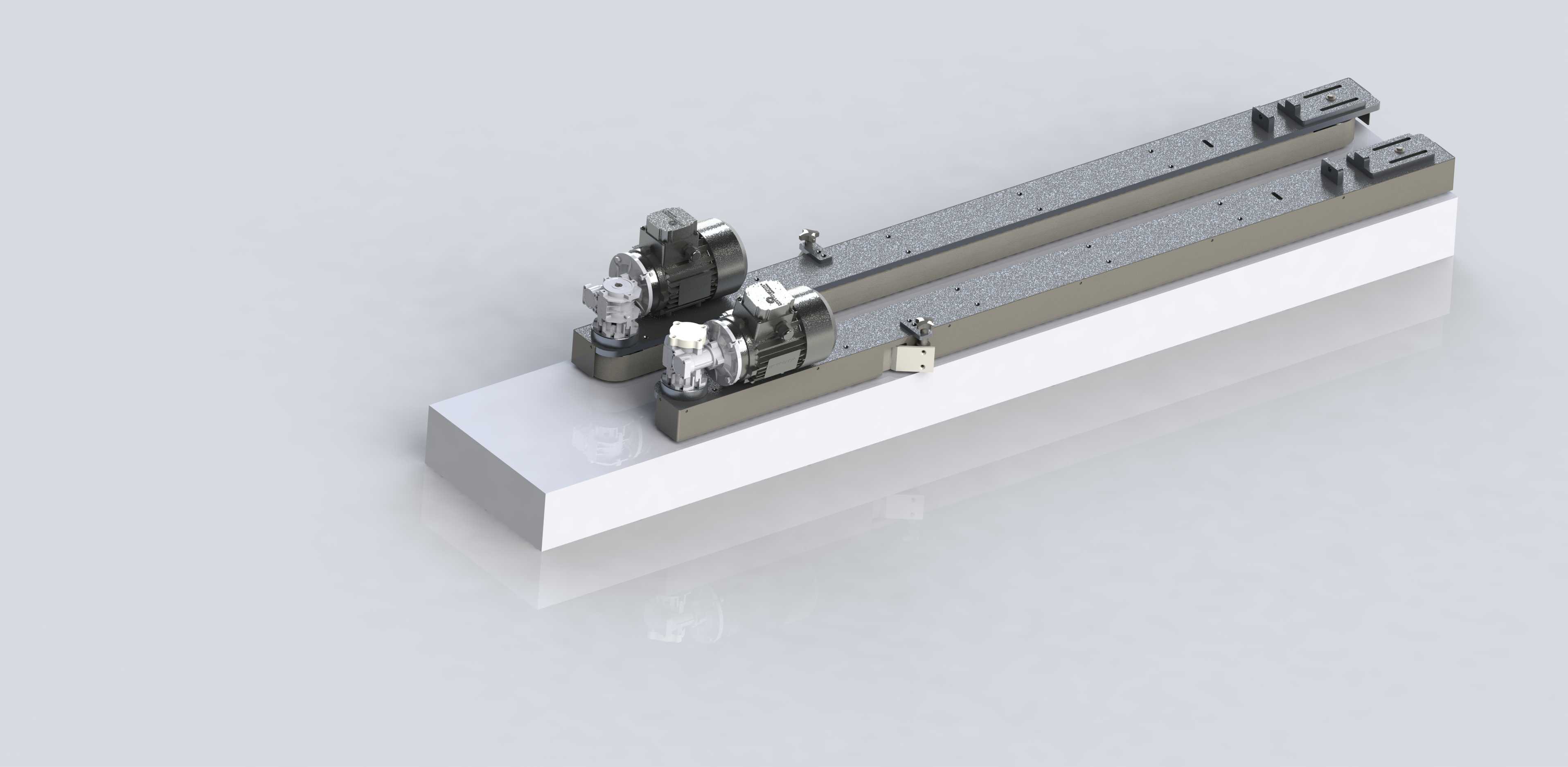

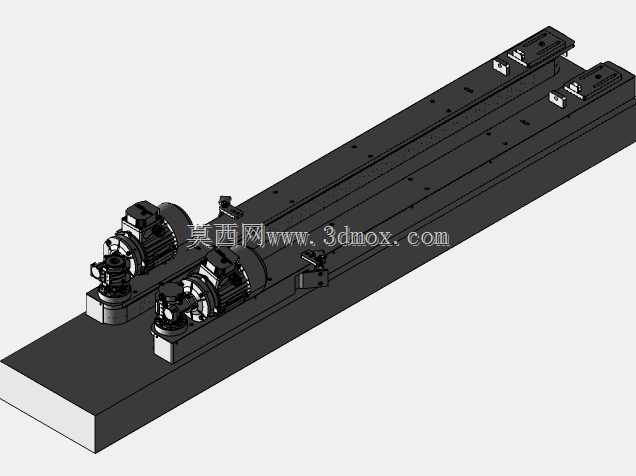

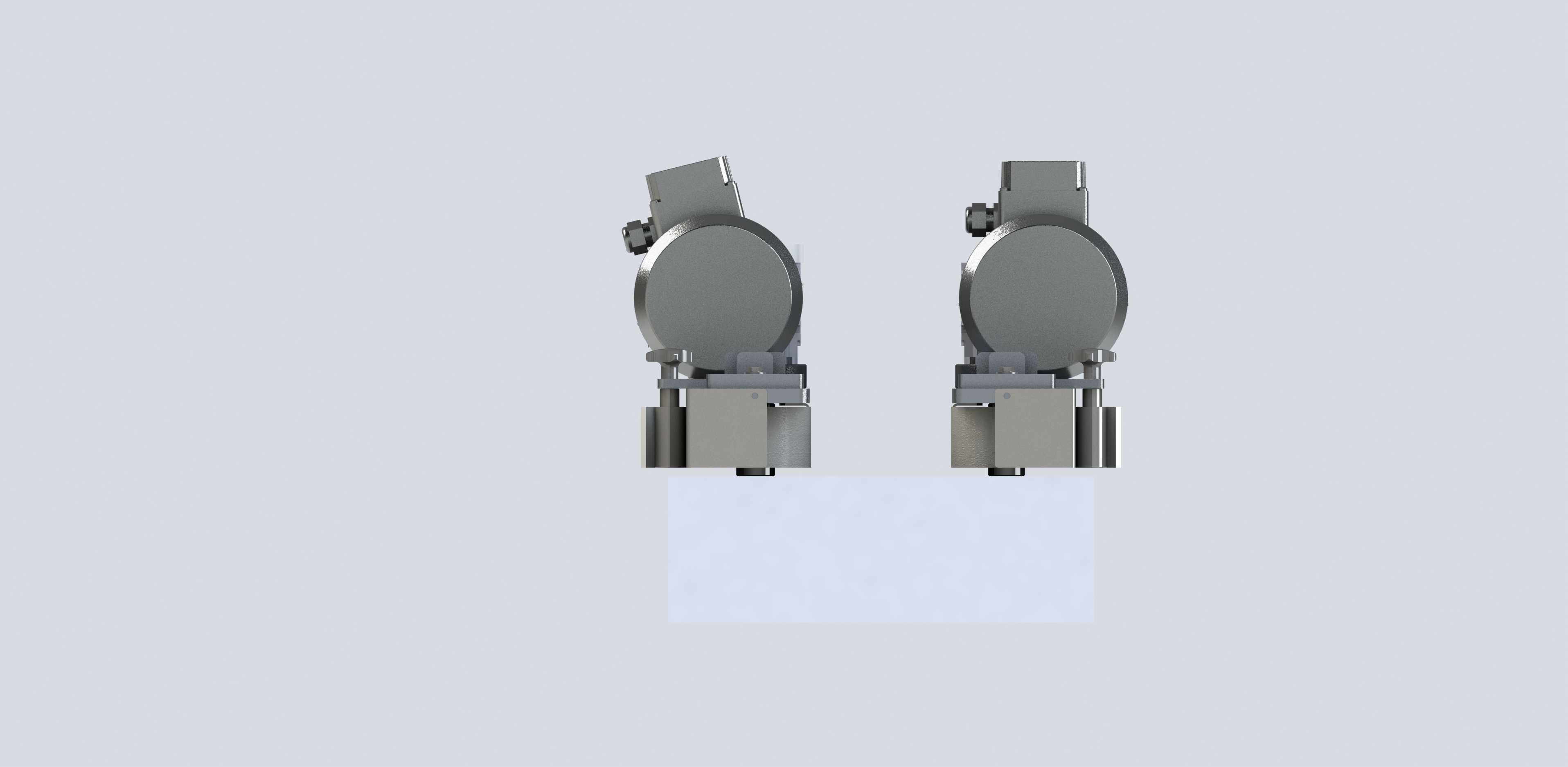

　　这套双轨式输送结构的设计初衷，是为了解决3C电子小零件组装线、精密仪表零部件检测工位上，窄空间内工件平稳同步输送的痛点，很多紧凑布局的产线里，没有足够空间布置宽幅皮带线，同时还要保证载具在输送过程中不偏移、不卡顿，双轨并行的结构刚好能匹配这类场景的需求。从结构组成来看，整套机构以两根平行布置的长条形安装基座作为承载主体，基座上集成了直线导向结构，每根轨道的进料端都配置了独立的驱动轮组与张紧调节组件，驱动端采用模块化的动力安装座，既可以适配同步带传动，也能根据实际负载需求更换为平皮带输送形式，张紧结构设计在驱动座的侧方，通过微调螺栓就能调整传动带的张紧力，不需要拆解主体结构，日常维护的操作门槛很低。在安装边界上，

　　整套机构的基座采用统一的安装孔位布局，底部预留了标准的T型槽安装位，可以直接固定在铝型材机架或者钢制工作台面上，不需要额外加工转接板；轨道的中心距可以根据实际载具的宽度进行适配调整，单根轨道的有效输送长度覆盖常规小工件产线的工位间距需求，整体高度控制在较低的区间，不会占用过多的垂直安装空间，适合在多层布局的自动化产线中堆叠使用。功能特性层面，双轨同步的设计可以保证载具在输送过程中两侧受力均匀，不会出现单轨输送常见的偏载、卡滞问题，轨道侧面预留了传感器安装位，可以直接加装光电传感器来实现工件到位检测、工位阻挡信号触发，不需要额外设计传感器安装支架；驱动端的组件采用外露式布局，散热条件更好，长时间连续运行也不会出现动力部件过热的问题，

　　传动带的更换也十分便捷，松开张紧螺栓就能快速替换磨损的传动带，减少产线停机维护的时间。设计思路上，这套结构没有采用复杂的集成化设计，而是把各个功能模块做了拆分，基座、驱动组件、张紧组件、导向结构都可以单独拆分更换，不同长度的输送需求只需要更换对应长度的基座型材，其他零部件都能通用，大幅降低了备件的储备成本；轨道的接触面做了低摩擦处理，减少传动带运行过程中的阻力，也能降低运行时的噪音，适合在对环境噪音有要求的精密组装车间使用。实际应用中，这类输送机构除了用在3C电子组装线，也可以适配小型五金零件的加工上下料输送、医药包装线的小盒体输送场景，只要更换对应材质的传动带，就能满足不同洁净等级、不同负载的输送需求；

　　如果需要实现工位间的精准停靠，只需要在轨道侧方加装阻挡气缸组件，就能和载具上的定位结构配合，实现±0.1mm级别的停靠精度，满足精密组装、检测工序的定位要求。整套结构的受力路径经过优化，输送过程中的负载直接通过基座传递到安装机架上，驱动组件只需要提供输送的动力，不需要额外承受载具的重量，因此可以在较小的动力配置下实现更高的负载能力，相比同规格的单轨输送结构，负载能力可以提升40%以上，同时运行的平稳性也有明显提升，不会出现载具运行过程中晃动的问题，适合输送对姿态稳定性要求高的精密零部件。
