动力滚筒输送台结构设计方案

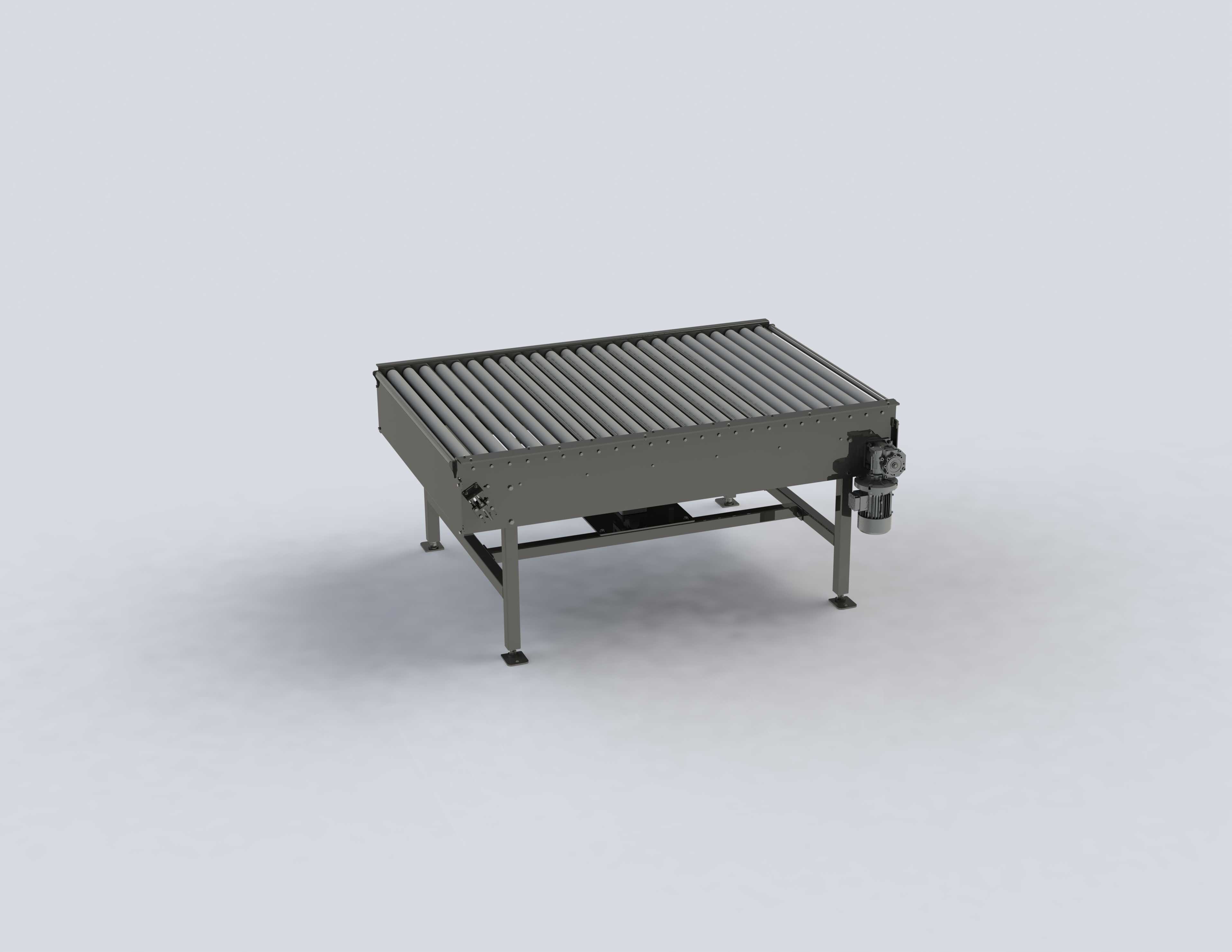

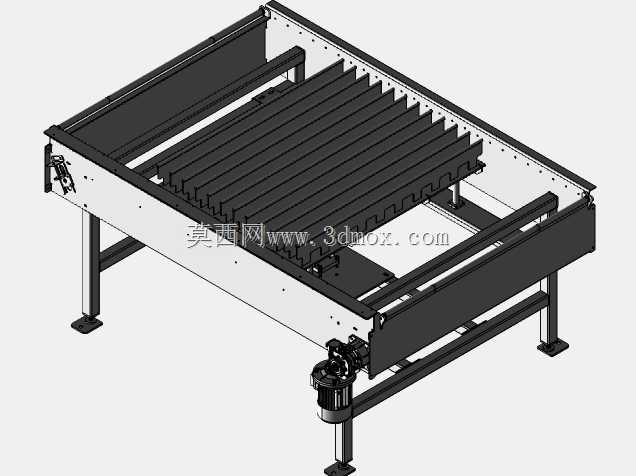

　　在离散制造车间的物流链路里，这类滚筒输送单元往往承担着段间衔接、工位暂存、重载工件平移的核心作用，不同于皮带输送的柔性适配特性，辊道结构天生适合承载带规整硬质底面的工件，从机加工下线的箱体类零件、装配段的工装托盘，到仓储环节的整箱物料，都能通过这类设备实现无额外抬升的水平转运。从结构组成来看，整套设备的承载主体是等距排布的圆柱形辊筒，每根辊筒两端通过轴承座固定在两侧的框架梁上，框架采用折弯钢板拼焊成型，既保证了整体刚性，又能控制整体自重，避免过度冗余的材料消耗。驱动端布置在设备侧方，通过链轮链条将动力传递给每根辊筒，相邻辊筒间的链轮传动比保持一致，确保所有辊筒线速度统一，不会出现工件在台面上偏斜、卡滞的问题，驱动电机配套减速机构，

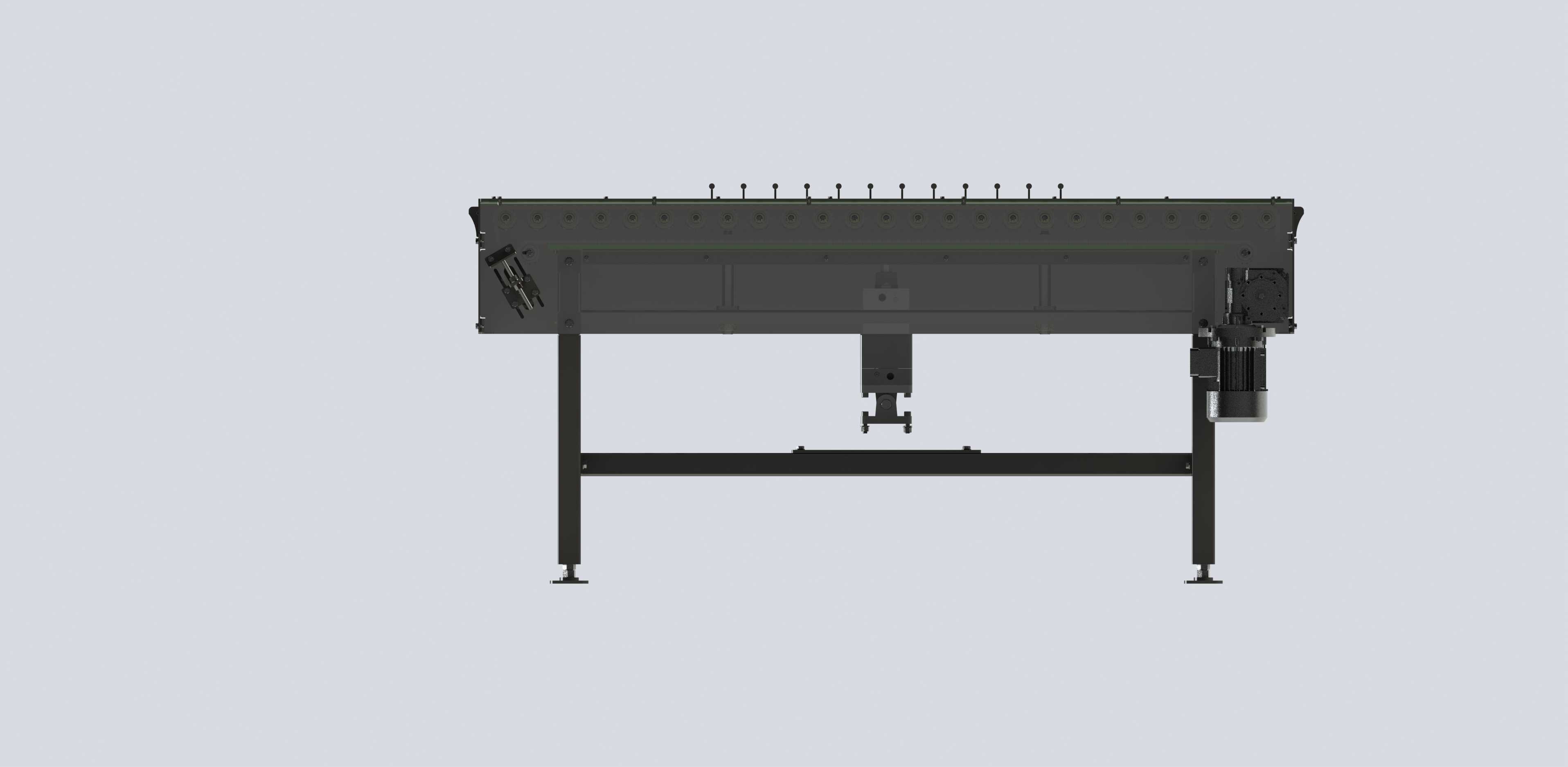

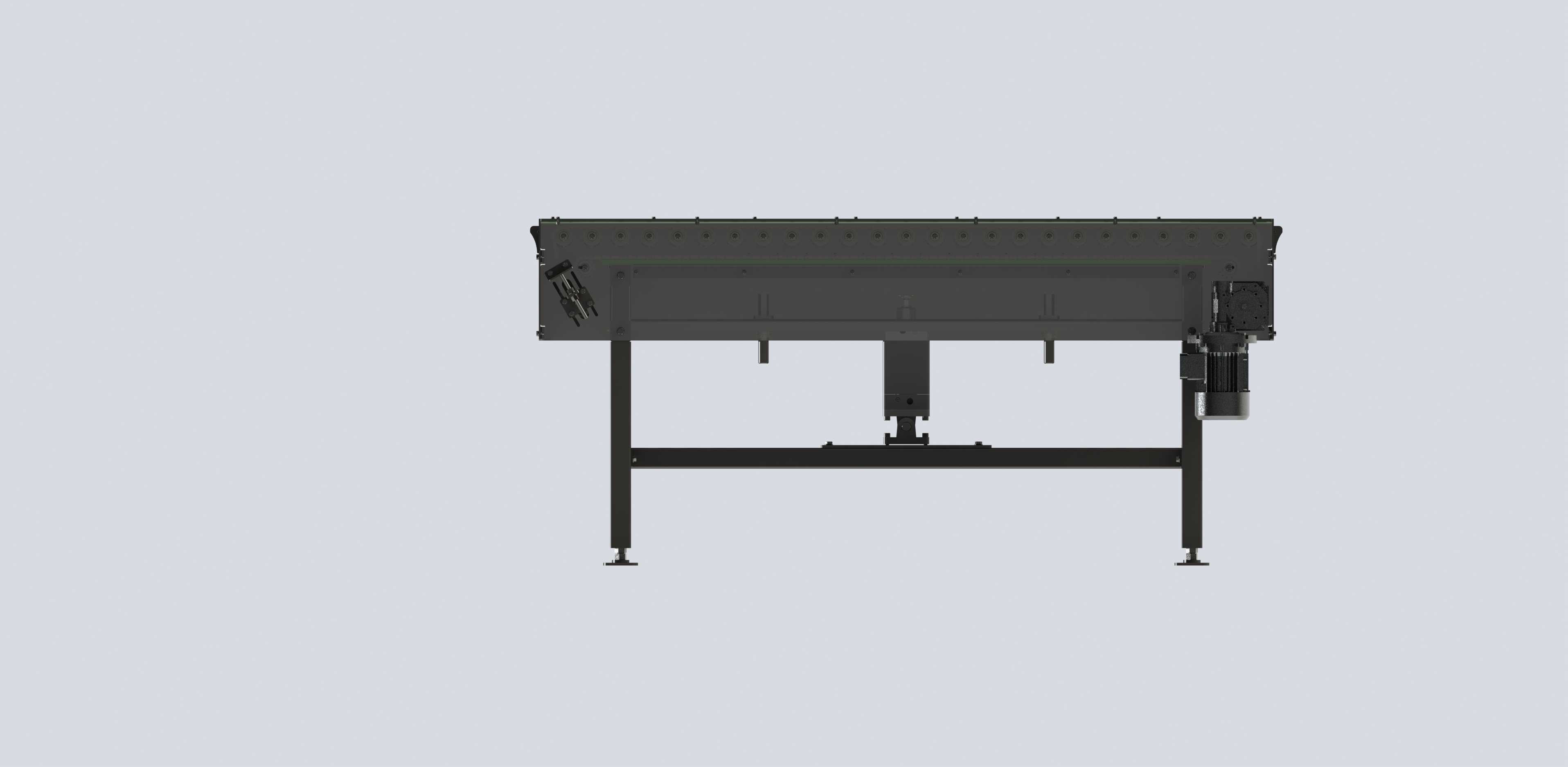

　　输出转速适配车间常规的输送节拍，既不会因为速度过快导致工件惯性移位，也不会因速度过慢拖慢整线流转效率。设备底部的支撑腿采用方管焊接结构，每条支腿下方配置可调脚杯，安装时可以通过旋转脚杯调整整体台面的水平度，抵消地面不平整带来的安装误差，支腿与主框架之间设置斜向加强筋，避免重载状态下框架出现下挠变形，尤其是当输送工件重量偏大时，加强筋的布置位置直接决定了长期使用后的框架形变余量，建模时特意在支腿与框架连接位置做了应力释放的圆角过渡，避免焊接应力集中导致的结构开裂。设计过程中首先要确认的是台面宽度与输送工件的尺寸匹配关系，辊筒的有效输送宽度需要比工件底面最大宽度单侧留出至少五十毫米的余量，防止工件摆放偏斜时剐蹭两侧框架，

　　辊筒的间距设置需要参考输送工件的最小底面长度，确保任意时刻工件下方至少有三根辊筒同时承载，避免工件卡在两根辊筒之间，或是因为支撑点不足出现倾斜翻倒。辊筒本身的直径选择结合承载需求确定，常规车间内十到五十公斤的单元负载，选用五十毫米直径的碳钢辊筒即可满足强度要求，辊筒表面做镀锌防锈处理，适应车间内可能存在的切削液、油污等腐蚀环境，延长部件使用寿命。侧方的传动护罩完全覆盖链轮链条传动区域，既防止车间内的杂物落入传动副造成卡滞，也能避免操作人员的衣物、工具卷入传动结构造成安全事故，护罩采用薄钢板折弯成型，通过快拆螺丝固定在框架上，日常维护时不需要完全拆解设备，就能快速打开护罩调整链条张紧度、补充润滑脂。

　　这类输送台的安装边界需要提前在车间布局阶段确认，设备的整体高度通常匹配车间常用的作业台面高度，方便操作人员站在工位旁直接取放台面上的工件，不需要额外弯腰或抬升操作，降低长期作业的疲劳度。设备长度方向可以根据工位间距做模块化拼接，单段标准长度控制在两米以内，方便运输与进场安装，多段拼接时通过框架端部的连接法兰定位，保证拼接后整体台面的平面度误差在允许范围内，不会出现段间台阶导致工件输送卡顿。在实际应用场景中，这类动力辊道台既可以单独作为工位间的短距离转运设备，也可以多段组合搭配顶升移栽、转角机构组成完整的车间物流输送线，甚至可以在台面上加装阻挡器、定位机构，实现工件到达指定工位后的自动停位，满足自动化装配线的工位节拍要求。建模过程中对所有运动部件都做了干涉检查，确认辊筒转动时不会与框架、护罩、支腿产生剐蹭，链轮传动的中心距预留了链条张紧的调整余量，避免长期使用后链条松弛出现跳齿问题，轴承座的安装位置做了同轴度公差约束，保证辊筒转动时无卡滞、无异响。不同于重型输送设备的大冗余设计，这类轻型动力滚筒台在保证结构强度的前提下尽可能压缩了整体外形尺寸，设备下方预留了足够的走线空间，方便布置传感器、线缆等配套元件，适配后续的自动化升级需求，不管是用于机加工车间的零件转运，还是装配线的工件流转，或是仓储环节的出入库输送，都能通过调整辊筒间距、驱动功率、台面尺寸快速适配不同的使用需求。
