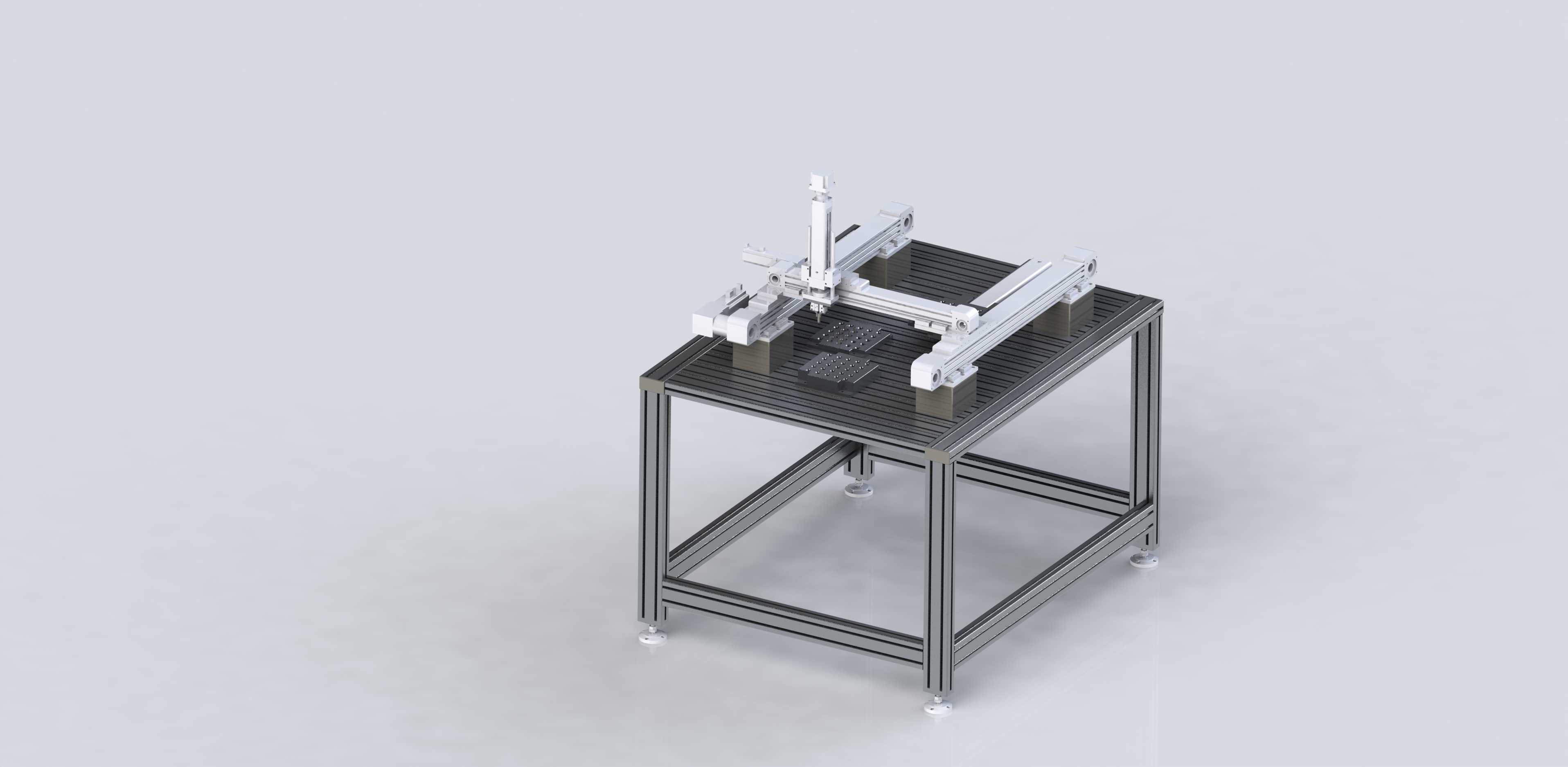

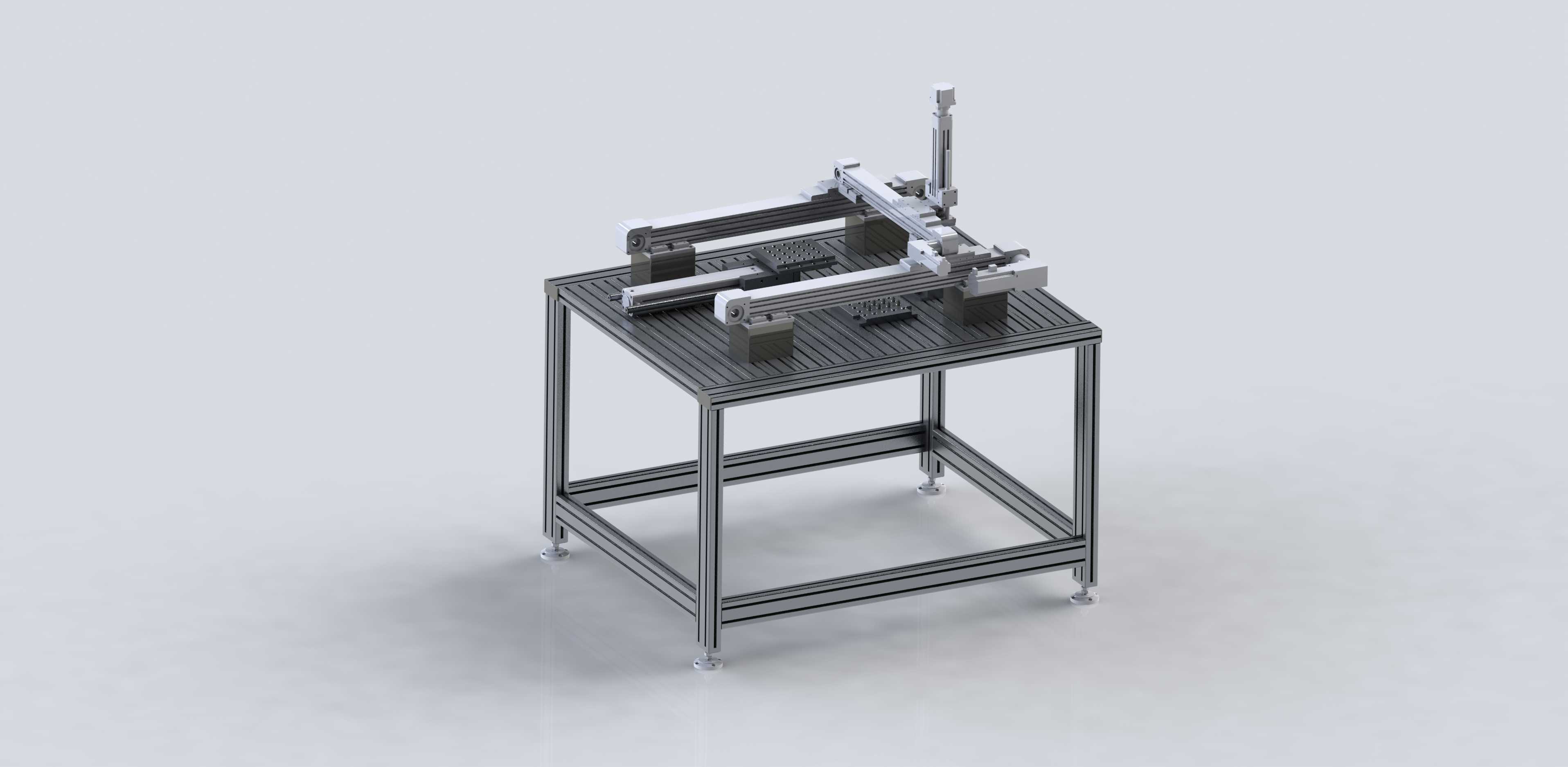

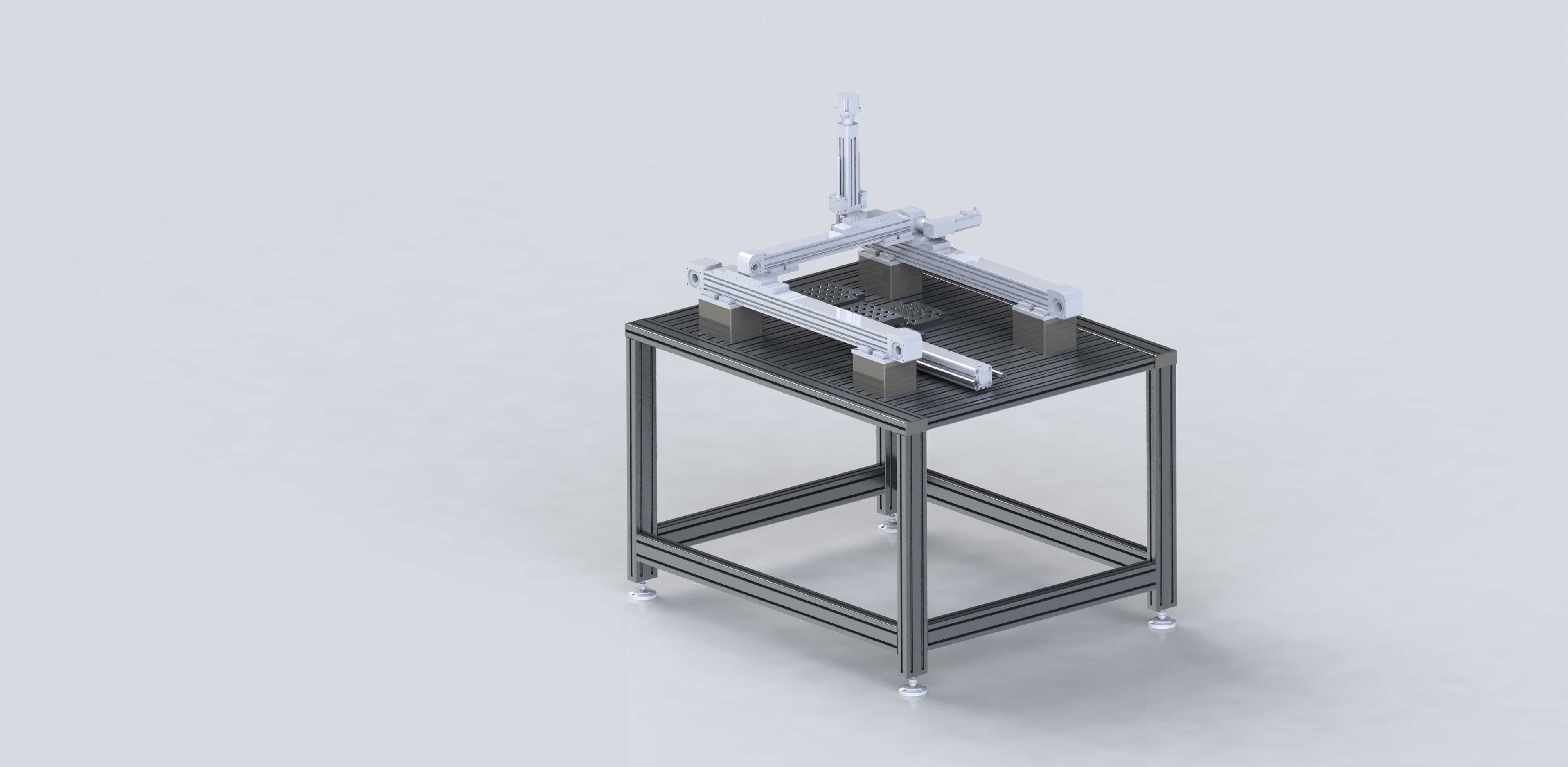

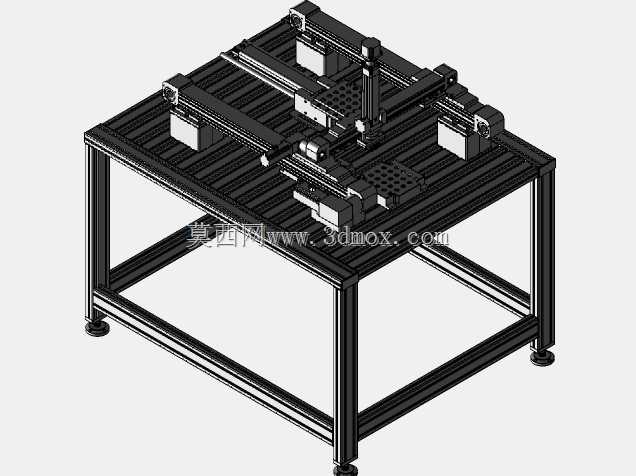

龙门式三轴直线运动作业平台结构

　　这套三轴运动执行平台的设计，最初是面向3C电子小件的精密点胶、螺丝锁附工位做的适配方案，机架整体采用工业铝型材拼接搭建，没有采用传统焊接方管机架的方案，核心考量是铝型材的T型槽可以灵活调整各轴模组的安装位置，后续如果要调整作业行程、更换末端执行器，不需要重新做机架加工，只需要调整型材上的安装螺母位置就能完成适配，对于小批量多品种的产线改造场景来说，这种设计的适配性要远高于焊接机架。底部的支撑脚采用可调式脚杯，安装时可以根据车间地面的平整度调整四个支撑点的高度，保证整个平台台面的水平度误差控制在0.1mm/m以内，避免因为台面倾斜导致X、Y轴运动时出现负载偏载，长期运行加剧导轨滑块的磨损。台面部分采用高密度的铝型材多孔平台，

　　表面的T型槽间距按照标准工业治具安装尺寸设计，不管是放置工件载具、还是加装定位夹具，都可以直接通过T型螺栓固定，不需要额外在台面上打孔攻丝，治具更换的效率能提升60%以上。X、Y两个水平轴采用同步带传动的直线模组，选型时特意选了带密封防尘条的款式，因为车间生产环境难免会有浮尘、加工碎屑，密封结构可以避免杂物进入导轨滚道和同步带啮合区域，降低日常维护的频次，两个水平轴的有效行程覆盖整个台面的作业范围，重复定位精度可以做到±0.05mm，完全满足小件装配、点胶这类工序的精度要求。Z轴垂直布置在X轴的滑台上，采用丝杆传动的模组，因为垂直方向需要承载末端执行器的重量，丝杆传动的刚性更好，不会出现垂直方向的下坠位移，

　　Z轴的行程设计预留了足够的安全余量，不管是搭载点胶阀、锁螺丝电批还是小型视觉检测相机，都能满足上下运动的行程需求，不会出现末端到不了工件表面的情况。整个机架的型材连接采用高强度角件加内置螺栓的连接方式，连接处的强度经过校核，在三个轴同时高速运动时，机架的振动幅度控制在很小的范围内，不会因为机架共振影响末端作业的精度。设计时还特意考虑了走线的问题，所有模组的动力线、信号线都通过铝型材槽内的拖链布置，拖链的弯曲半径按照线缆的最小弯曲要求选型，避免线缆长期反复弯折出现断芯的问题，拖链的安装位置也避开了运动部件的行程范围，不会出现运动干涉。平台的安装边界也做了明确的预留，设备四周预留了至少300mm的维护空间，方便后期更换模组滑块、

　　调整同步带张紧度，底部脚杯的调节行程有50mm，即使车间地面有轻微的高度差，也不需要额外垫垫片就能调平。这套结构除了3C装配场景，也可以适配小型工件的喷涂、码垛、视觉检测工位，只需要更换Z轴末端的执行部件，不需要对主体结构做大幅改动，整体的模块化设计思路，就是为了降低不同场景下的改造成本，缩短设备的交付周期。在做三维建模的时候，所有的型材、模组、紧固件都采用标准件模型装配，没有做过多的自定义非标准件，后续如果要出工程图，直接调用标准件的规格参数就能生成BOM表，不需要重新绘制标准件的加工图，能大幅减少设计阶段的工作量。另外，考虑到设备运输的问题，整个机架可以拆成几个型材组件，到现场之后再通过角件拼接，不需要整体焊接运输，能降低运输过程中的磕碰损坏风险，现场组装也只需要内六角扳手就能完成，不需要专用的焊接、吊装设备，对于小型加工厂来说，这种组装方式的落地门槛更低。
